BetaFPV Pavo35 – это самый крупный летательный аппарат из серии Pavo Cinewhoop. Это универсальный дрон с 6-секционной батареей, который выделяется особняком на рынке FPV. Благодаря своей прочной конструкции и увеличенным пропеллерам он идеально подходит для сложных кинематографических задач.
На нашем сайте вы можете больше узнать о лучших дронах класса Cinewhoop.
- Где пить Pavo35 6S
- Просто более крупный Pavo25 V2
- Спецификации
- Сравнение характеристик Pavo35 и Pavo25 V2:
- Pavo25 v2: Компактный коптер с батареей 4S
- Pavo35: Мощность и универсальность
- Что общего
- Дизайн и качество сборки
- Компоненты
- Установка системы DJI O3Air Unit
- Опыт пилотирования
- Как настроить
- Инструкция по эксплуатации
- Заключение
Где пить Pavo35 6S
Как и всегда, приобрести дрон и комплектующие к нему можно на али, у надежных продавцов:
Просто более крупный Pavo25 V2
Модели Pavo35 и Pavo25 V2 во многом схожи с точки зрения аппаратного обеспечения, но служат для разных потребностей и стилей пилотирования.

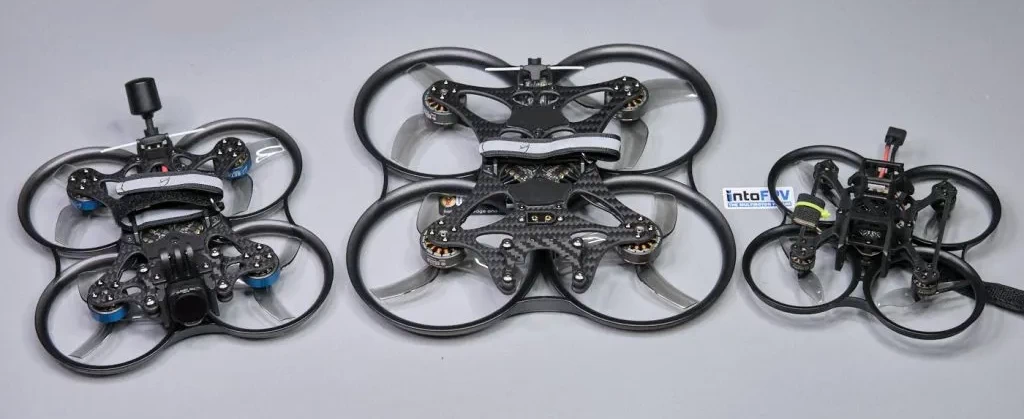

На фотографии видна разница в габаритах между дронами Pavo25 V2 (слева), Pavo35 (в центре) и Pavo20 (справа).
Главное отличие – это размер рамы, размер пропеллеров и размер двигателей, в остальном все почти то же самое. Обратите внимание, что Pavo35 имеет разъем питания XT60, установленный спереди, в то время как Pavo25 V2 оснащен коннектором XT30, который расположен сзади.
Спецификации
- Полетный контроллер: F722 35A AIO V
- Двигатели: бесщеточные моторы серии LAVA
- Пропеллеры: 3-лопастные GemFan D90S (вал 1,5 мм).
- Аккумулятор: литий-полимерный серии LAVA 6S, 1100 мАч.
- Видеопередатчик: DJI O3 Air Unit, Walksnail Avatar HD Pro Kit, Caddx Vista Kit, RUNCAM Link, аналоговые системы.
Сравнение характеристик Pavo35 и Pavo25 V2:
| Pavo25 V2 | Pavo35 |
Колесная база (расстояние между осями) | 112 мм | 148 мм |
Двигатели | 1505 4600 KV | 2006 2400 KV |
Пропеллеры | GF D63-3 | GF D90S-3 |
Разъем батареи | Закрепленный XT30 | Закрепленный XT60 |
Вес без блока DJI O3 Air | 153 грамма | 238граммов |
Вес с блоком DJI O3 Air | 190 граммов | 274 грамма |
Батарея | 4-секционная 650-850 мАч | 6-секционная 1050-1400 мАч |
Время полета | 6-8 минут | 10-12 минут |
Рекомендуемые камеры | Naked GoPro, Insta Go3 | GoPro12, DJI Action4 |
Полетный контроллер | F722 35A AIO V2 | |
Поддержка видеопередатчиков | DJI O3, Walksnail, Runcam Link, аналоговые системы | |
Поддержка камер | DJI O3, любые микрокамеры (шириной 19 мм) | |
Версия протокола радиосвязи | ELRS, TBS | |
Крепление камеры | Для GoPro |
Pavo25 v2: Компактный коптер с батареей 4S
Pavo25 v2 меньше по размеру, рассчитан на 4-секционные батареи и идеально подходит для установки более легких экшн-камер. Это отличный выбор, если вы ищете компактный и удобный в переноске дрон. Его характеристики включают в себя:
- Колесная база: 112 мм.
- Двигатели: 1505 4600 KV.
- Вес: 153 грамма (без FPV-системы и батареи)
- Полетное время: 6-8 minutes
- Совместимые камеры: Naked GoPro, Insta360 Go 2 и Go 3, Caddx Peanut, Runcam Thumb Pro
Pavo35: Мощность и универсальность
Напротив, Pavo35 создан для более надежной работы и работает от 6-секционных батарей. Он способен нести на себе полноразмерные камеры GoPro, что делает этот дрон идеальным для более сложных задач съемки. Ключевые параметры следующие:
- Колесная база: 148 мм.
- Двигатели: 2006 2400 KV.
- Сухой вес: 238 граммов.
- Полетное время: 10-12 минут.
- Совместим с полноразмерными экшн-камерами типа GoPro Hero
Что общего
Обе модели схожи по следующим характеристикам:
- Полетный контроллер F722 35A AIO.
- Светодиодные ленты в комплекте.
- Опции для приемников ExpressLRS или TBS
- Высокое соотношение тяга/вес.
- Y-образная металлическая опора для повышения прочности конструкции.
Дизайн и качество сборки

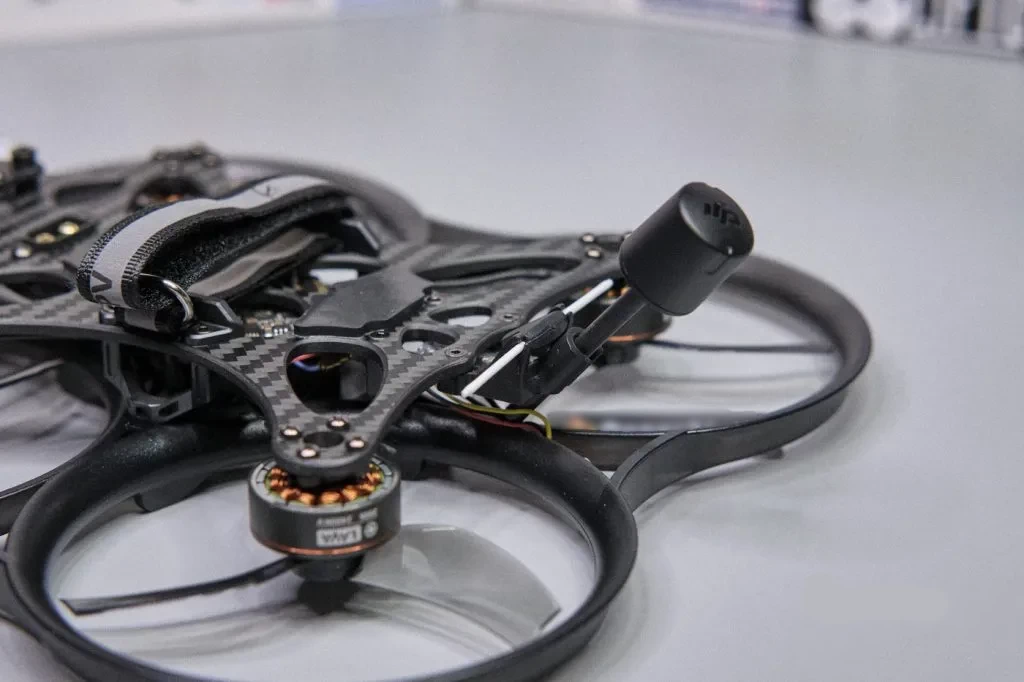

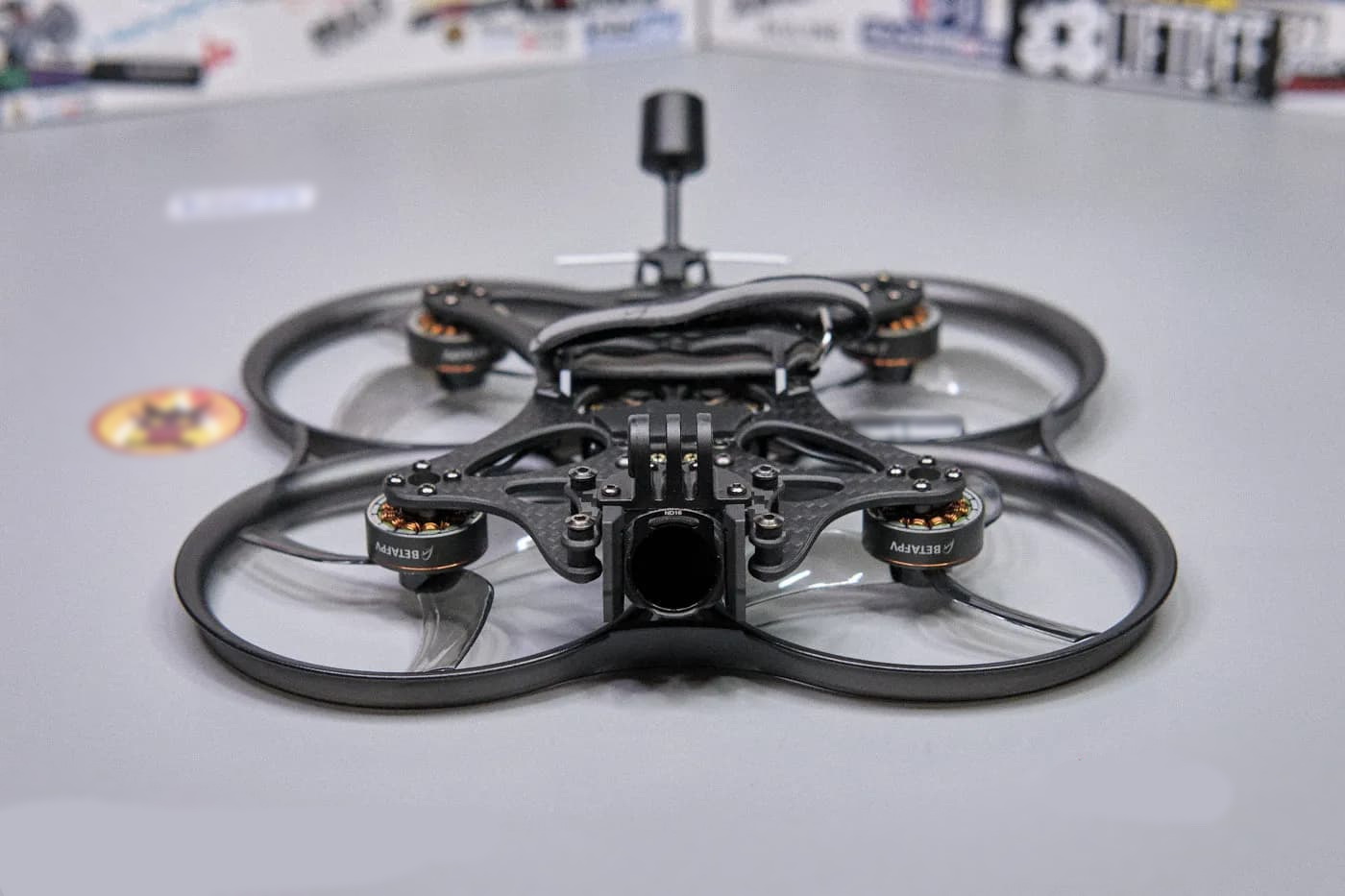

При весе около 274 граммов (с ресивером ELRS и блоком DJI O3 Air) Pavo35 значительно легче, чем дрон того же класса GepRC Cinelog35. Дизайнеры предложили более тонкий аккумуляторный ремень и низкопрофильную антенну, что придает модели элегантный внешний вид.

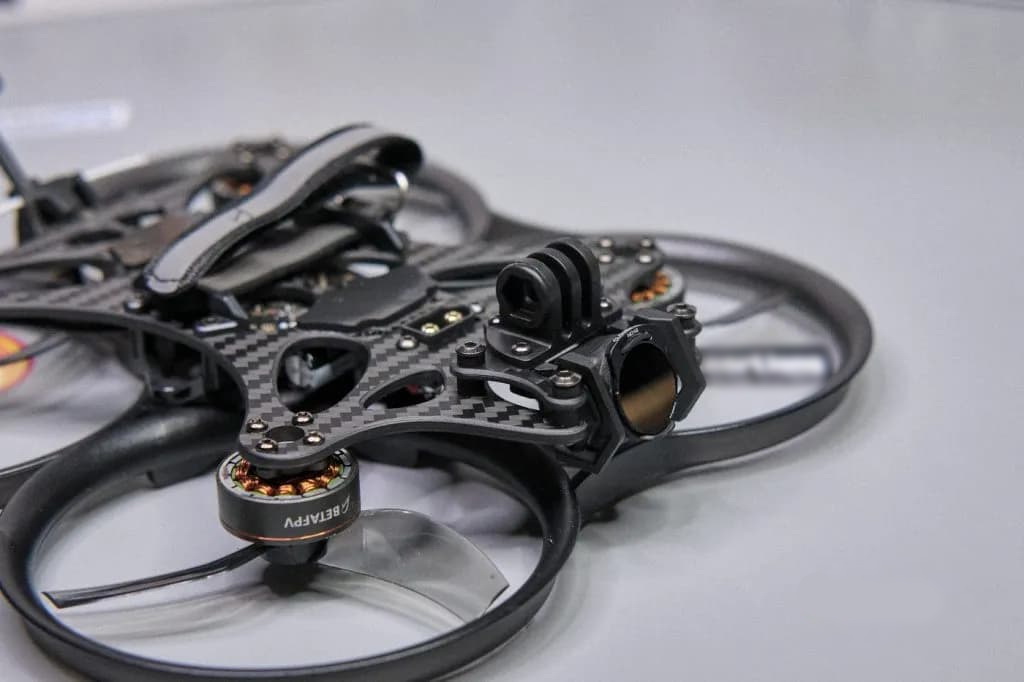

Pavo35 комплектуется креплением для полноразмерной камеры GoPro. Для виброизоляции камеры установлены резиновые втулки. Такие же детали используются в Cinelog25 V2.

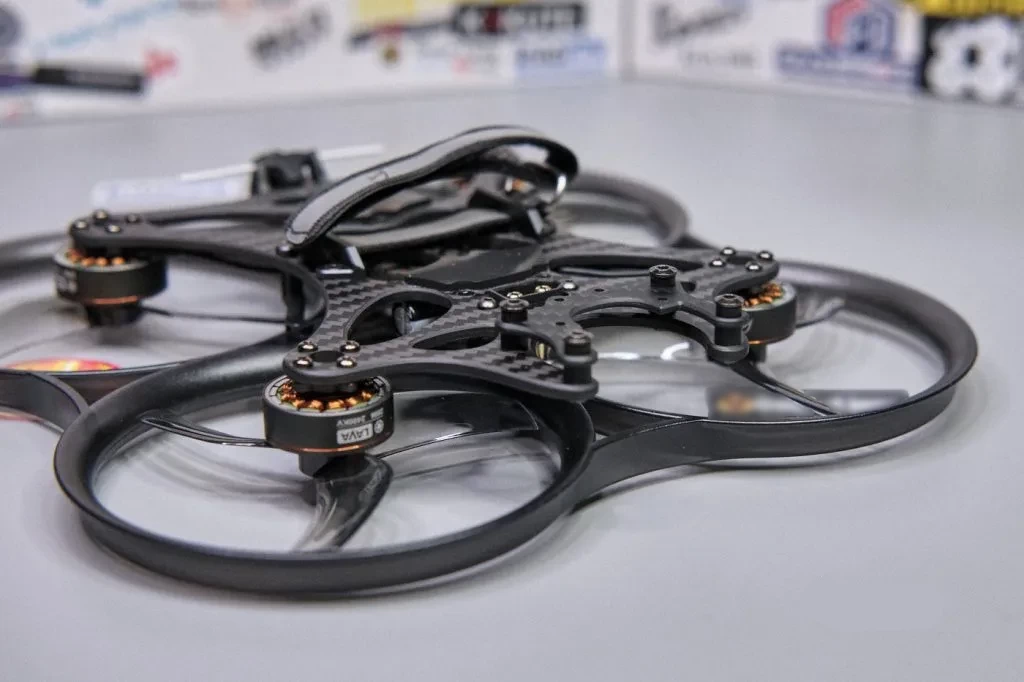

Pavo35 может похвастаться 3-миллиметровой верхней пластиной и более крупными, более надежными защитными кожухами для пропеллеров по сравнению с младшими представителями линейки BetaFPV Pavo. Для надежности также добавлены алюминиевые опоры.

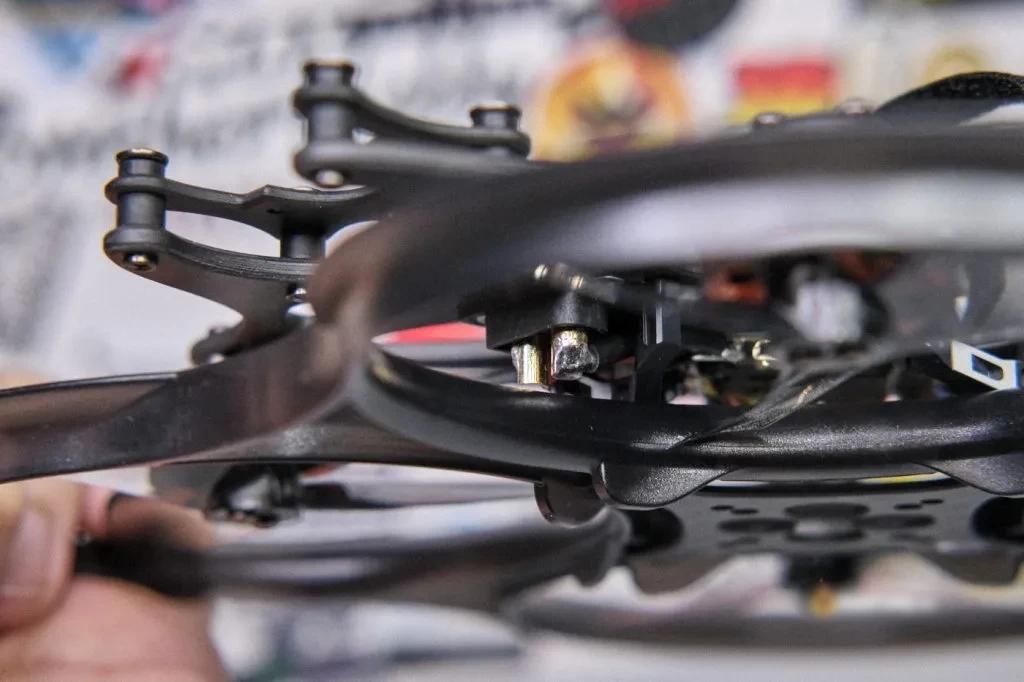

Еще одна проблемная область – точка пайки разъема XT60, которая полностью открыта. Она находится очень близко к пропеллерам, поэтому мокрый лист, травинка или капля воды могут вызвать короткое замыкание и вывести электронику из строя. Мы рекомендуем использовать конформное покрытие для защиты электронных компонентов.
Более подробно о влагозащите мы рассказали в специальной статье, которую вы можете найти на нашем сайте.
Компоненты
Как уже упоминалось, Pavo35 использует ту же самую гибридную плату (в которой совмещены полетный контроллер F722 35A AIO V2 и контроллер скорости 4-в-1 35A), что и его младший и более компактный собрат Pavo25 V2. Кроме того, дрон оборудован шестью интерфейсами UART, разъемом для простого подключения цифровой FPV-системы DJI или Walksnail, microUSB-разъемом и «черным ящиком» на 16 МБ. Модель можно приобрести без радиоприемника, а также с приемником ExpressLRS 2,4 ГГц или Crossfire Nano RX.

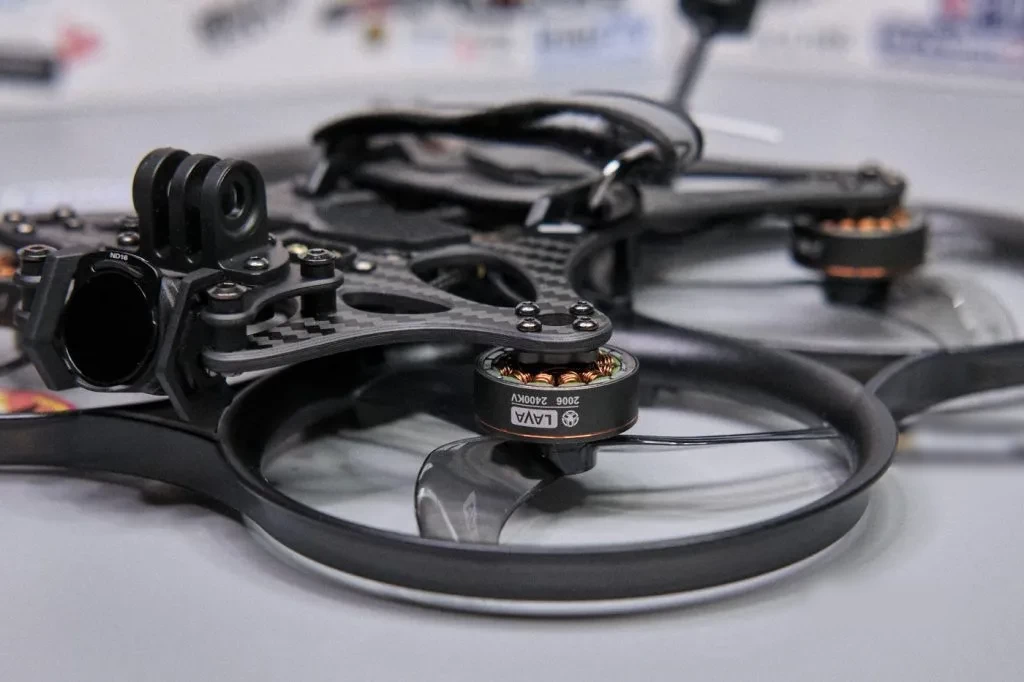

Квадрокоптер использует двигатели 2006 2400 KV и трехлопастные пропеллеры Gemfan D90S, которые, по заявлению BetaFPV, обеспечивают мощность, сравнимую с мощностью 5-дюймового гоночного дрона. Беспилотник прекрасно справляется с перевозкой более тяжелых грузов, например, полноразмерных GoPro.
Поскольку некоторые дроны Cinewhoop этого размера используют моторы 22xx, то двигатели 2006 – это отличный выбор для более легкой сборки. Эти двигатели рассчитаны на более компактный аккумулятор, что в целом позволяет снизить вес беспилотника. Возможно, время вашего полета сократится, зато вы имеете возможность летать в более агрессивном стиле. Двигатели размера 22xx позволяют использовать более крупные батареи и могут увеличить время полета, однако это ограничивает маневренность, и пилоту придется летать более плавно и размеренно.

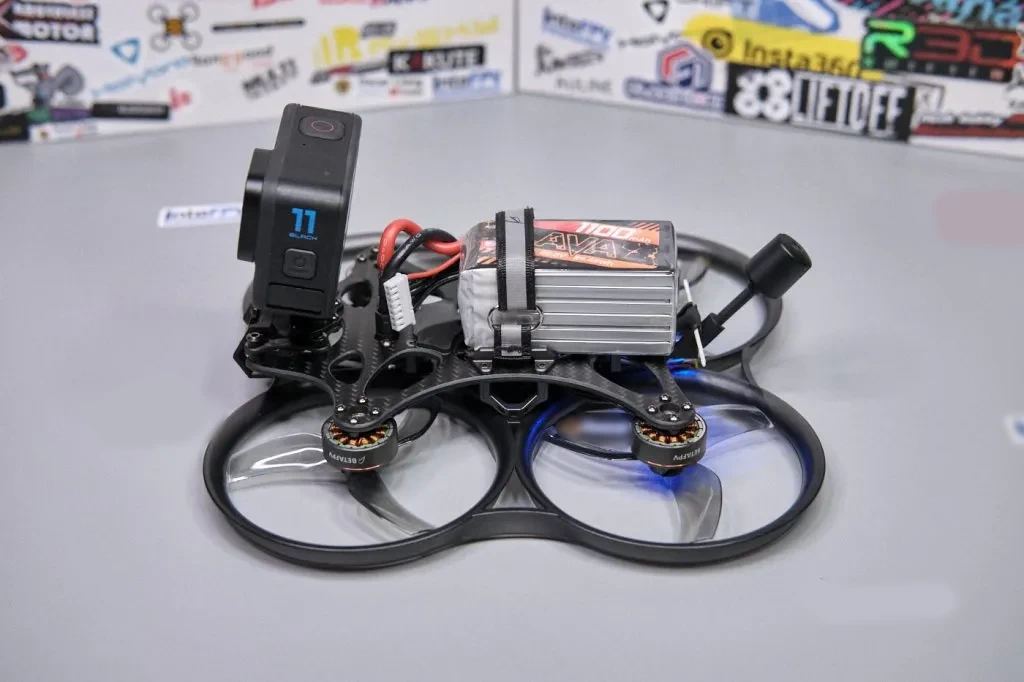

И все же модель Pavo35 не лишена недостатков. На наш взгляд, вариант установки аккумулятора не совсем удачен. Ремень батареи фиксируется посередине, и при установленной спереди тяжелой экшн-камере GoPro вы не можете свободно переместить аккумулятор назад. В результате центр тяжести дрона сдвигается вперед, что негативно сказывается на производительности.
Установка системы DJI O3Air Unit

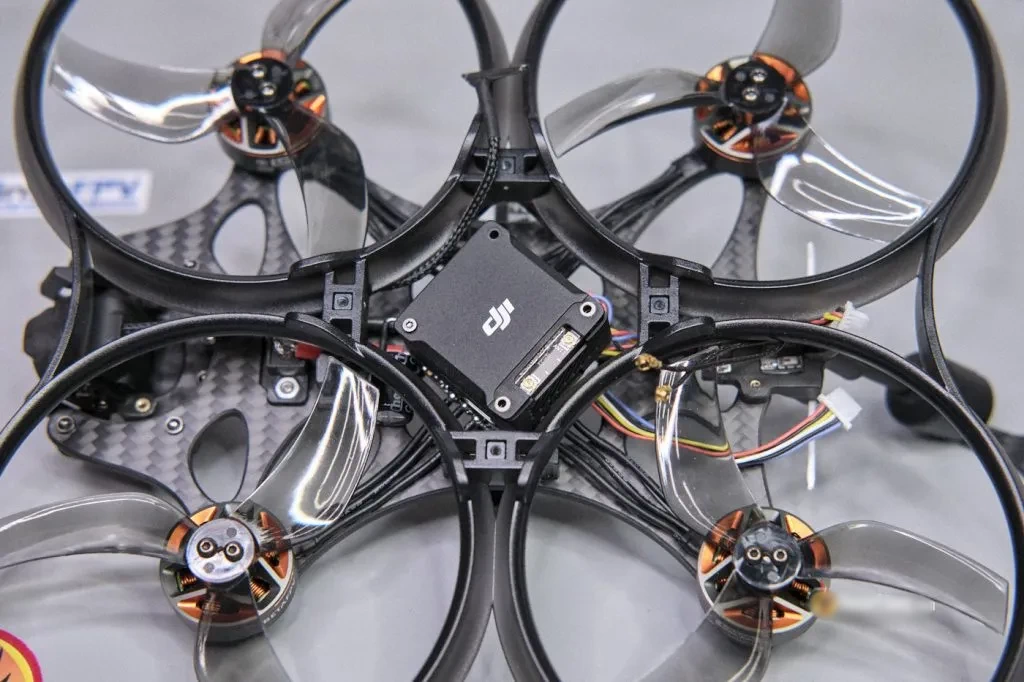

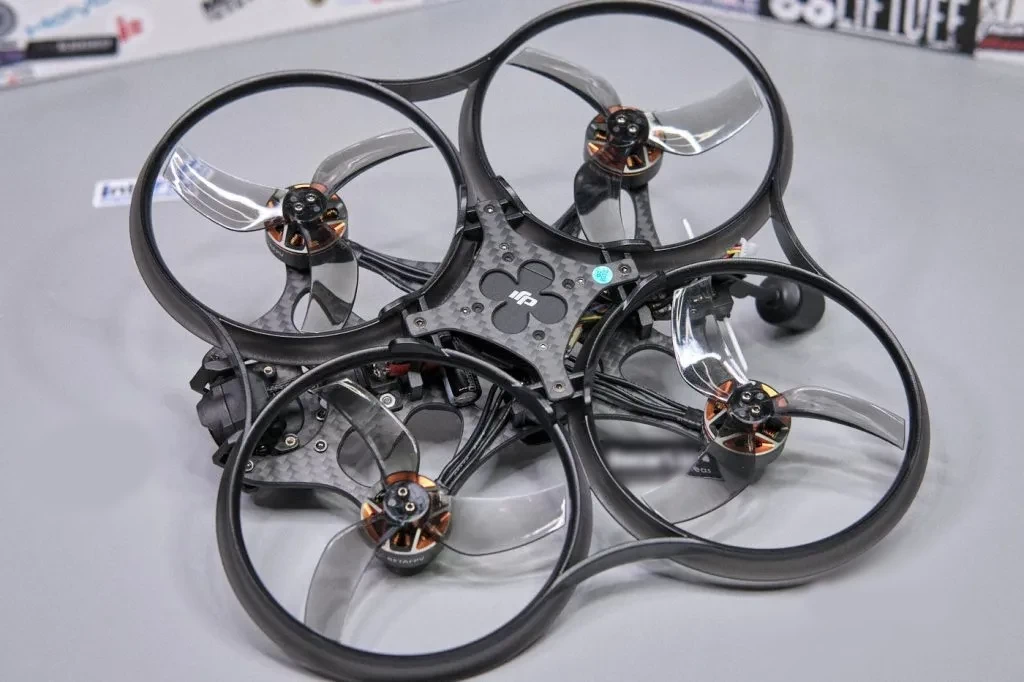

Модуль DJI O3 Air устанавливается под полетным контроллером, внутри защитного кожуха пропеллера. Пайка здесь не требуется, просто подсоедините блок при помощи кабеля, который входит в комплект поставки дрона. Разборка дрона не является сложной задачей: нижняя пластина, где установлен DJI O3, крепится на четырех винтах.

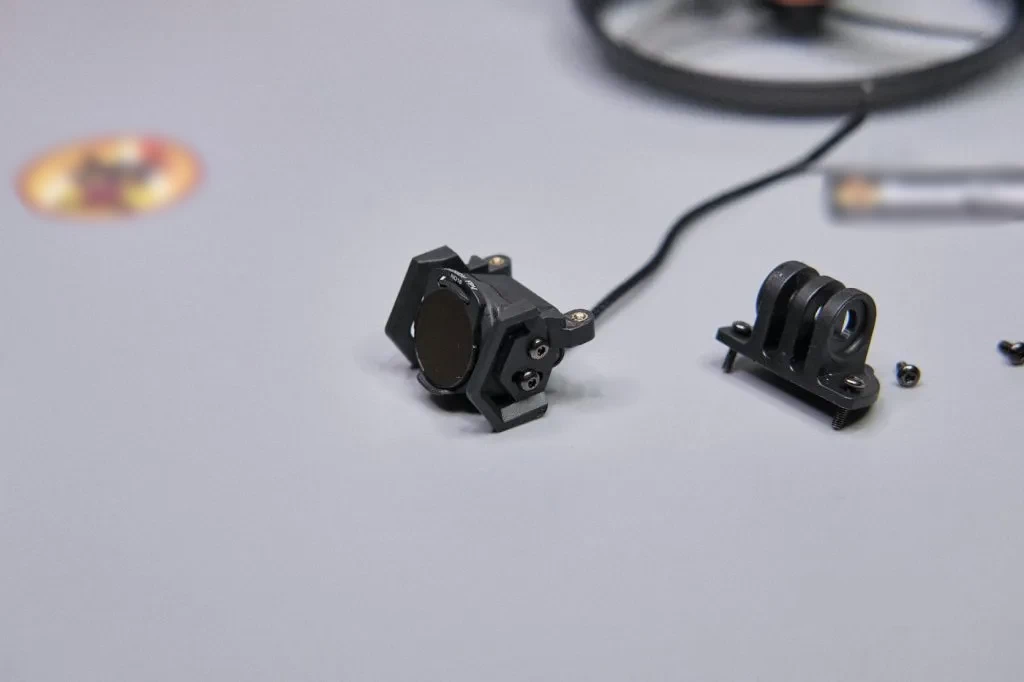

Сначала отсоедините модуль камеры и антенну от блока DJI O3 Air. Установите камеру и антенну в квадрокоптер.
К сожалению, провода антенны DJI О3 Air оказались слишком короткими для Pavo35. В итоге пришлось немного обрезать пластиковую трубку, чтобы опустить антенну вниз, и лишь тогда провода смогли дотянуться до блока DJI О3.
Затем подключите камеру и антенну к модулю O3, прежде чем крепить его к нижней пластине.

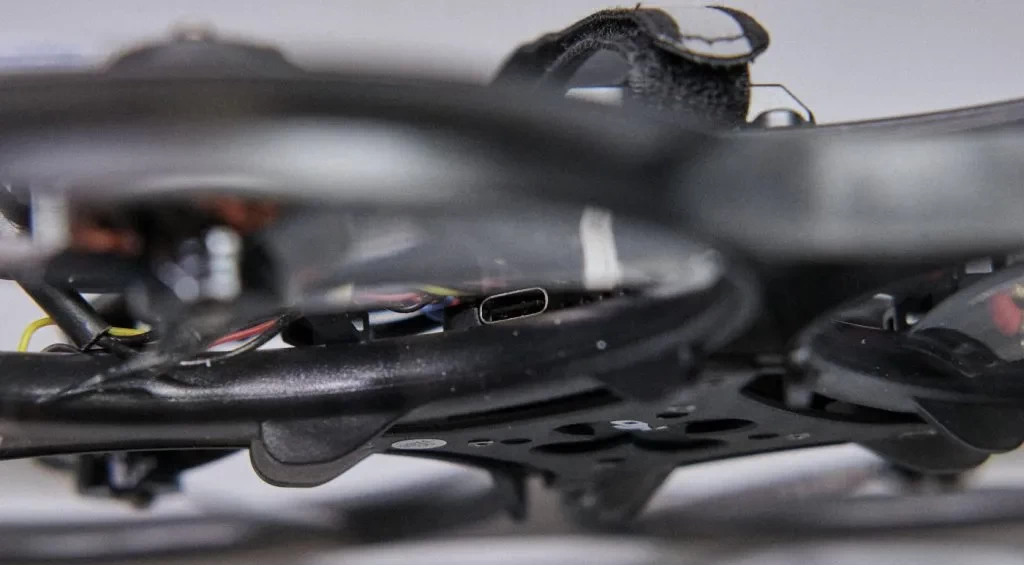

Установка DJI O3 Air Unit относительно легкий процесс. Но здесь мы вновь столкнулись с той же проблемой, которая присутствует в Pavo25 v2. Из-за специфической конструкции защитных кожухов пропеллеров довольно сложно получить доступ к слоту microSD-карты и порту USB-C на O3.
Опыт пилотирования

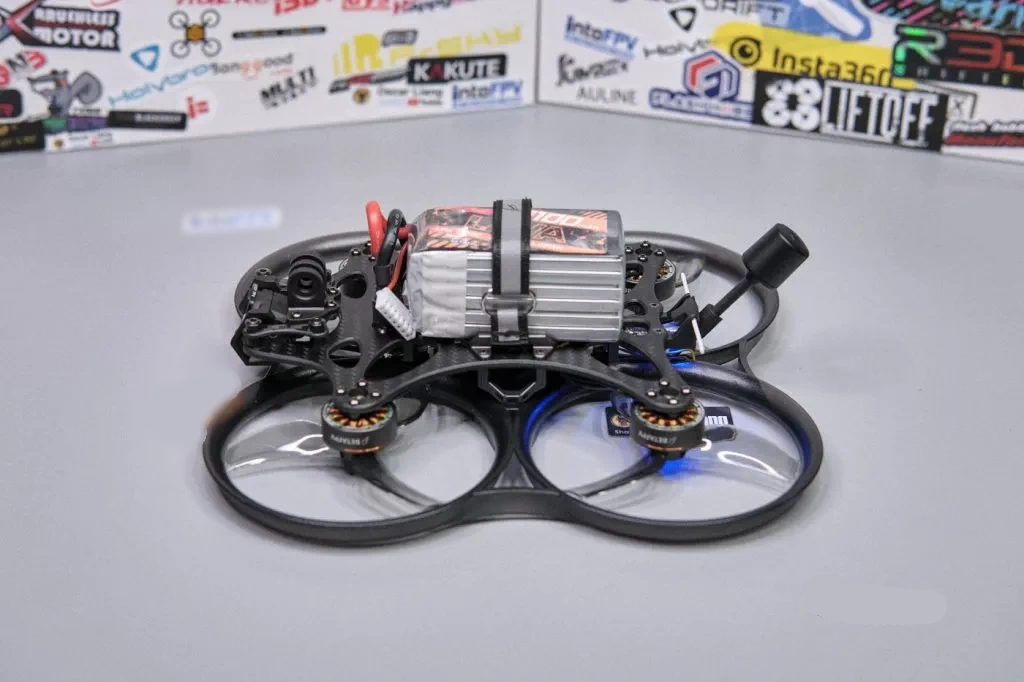

Компания BetaFPV предлагает использовать для этой модели 6-секционные (6S) аккумуляторы емкостью от 1000 до 1500 мАч с разъемом XT60, поэтому дрон хорошо подходит для высокоскоростных полетов на открытом воздухе. Коптер с установленным литий-полимерным аккумулятором 6S емкостью 1100 мАч весит 465 граммов. Вес Pavo35 с батареей на 1100 мАч и камерой GoPro Hero 11 составляет 620 граммов.
Дрон способен зависать при 28% газа, и в целом аппарат воспринимается как очень отзывчивый и мощный. По сравнению с дроном Speedybee Bee35 он заметно мощнее. До такой степени, что Pavo35 с установленной экшн-камерой GoPro летает, как Bee35 без GoPro. Легкий вес квадрокоптера играет очень важную роль.
При этом Pavo не так эффективен, как Bee35: время полета примерно на одну минуту короче, чем у конкурента. Реальное время составило около 4 минут, что далеко от 8-минутной отметки, заявленной BetaFPV. Впрочем, вы можете увеличить время полета, если не будете делать кувырки и перевороты, а просто будете идти круизным ходом. Большинству пилотов этого вполне достаточно для создания отличных кинематографических кадров. На самом деле вы можете использовать батарею большего размера для увеличения времени полета, хотя это сделает дрон более тяжелым и менее маневренным.
Производительность Pavo35 заслуживает похвалы как при полетах в помещении, так и на открытом воздухе. При полете в помещении все происходит плавно, хотя иногда требуется наклонить камеру вниз, потому что дрон слишком мощный. Полет на открытом воздухе — это то, где Pavo35 проявляет себя во всем блеске, и, наверняка, его можно использовать для преследования быстро движущихся объектов, таких как мотоциклы.
Как настроить

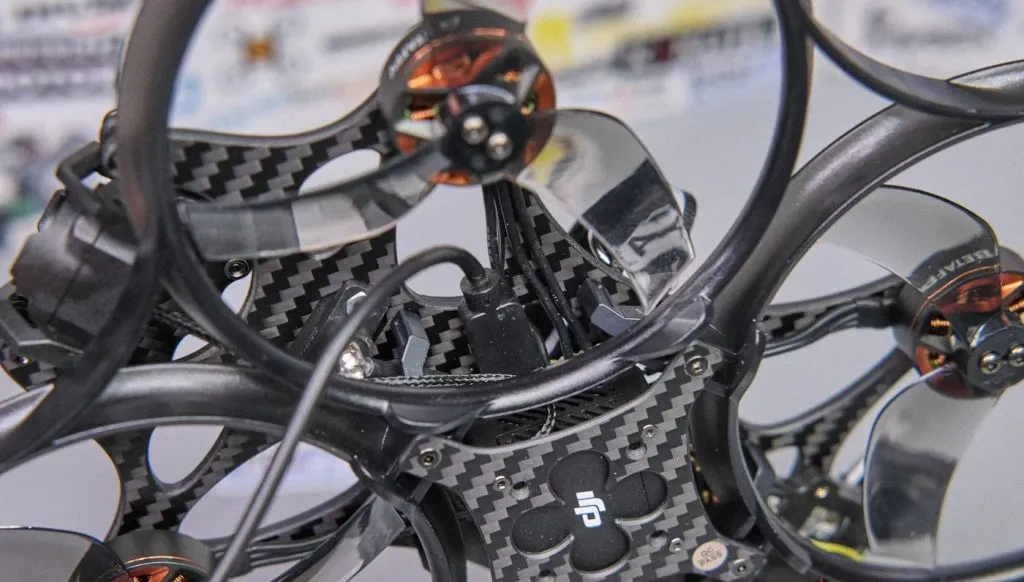

Полетный контроллер беспилотника снабжен USB-разъемом, скрытым внутри рамы. Поэтому получить к нему доступ, имя короткий кабель, практически невозможно – для этого требуется разбирать дрон.
Прошивка имеет номер версии 4.4.2, в качестве целевой платы выбирайте BETAFPVF722. Следует отметить, что значительная часть настроек произведена на заводе. Два интерфейса выделены под видеосистему (DJI O3 Air Unit или Avatar VTX) и под приемник ELRS, еще четыре доступны для пользовательских настроек. Значения PID и скорости также предварительно установлены.
Найти оригинальный дамп интерфейса командной строки можно здесь: https://intofpv.com/t-cli-dump-for-betafpv-pavo35-original
Процедура привязки приемника ExpressLRS к пульту радиоуправления достаточно проста. Используйте один из методов, которые описаны в пошаговой инструкции на нашем сайте. Если вам нужно обновить прошивку ресивера, укажите название BETAFPV 2.4GHz Nano RX.
Хочется отметить одну досадную мелочь. При подсоединении USB-кабеля к полетному контроллеру, приемник не получает электропитания. Поэтому для привязки или тестирования ресивера, требуется специально подключать к нему литий-полимерный аккумулятор.
Осталось только произвести настройки на вкладке «Режимы» (Modes) в конфигураторе Betaflight: назначить переключатель для запуска дрона, настроить звуковой сигнал и режимы, в том числе «режим черепахи» (переворачивание после аварии).
В этом вам поможет руководство «Режимы Betaflight и их подробная настройка».
Инструкция по эксплуатации
Предлагаем ознакомиться с прилагаемым руководством пользователя бесщеточного квадрокоптера Pavo35 Whoop.
Инструкция состоит из двух частей:
Рама бесщеточного Квадрокоптера Pavo 35 Whoop
Pavo35 Brushless Whoop Frame-User Manual
F722 35A AIO V2
Pavo35 FC-F722 35A AIO V2 -User Manual
Заключение
BetaFPV Pavo35 – это отличный выбор для тех, кто ищет дрон класса Cinewhoop, имеющий достаточную мощность, чтобы нести полноразмерную экшн-камеру GoPro, и в то же время обеспечивающий впечатляющую скорость и подвижность. Он прекрасно подходит как дли кинематографической съемки в помещении, так и для скоростных гонок на открытом воздухе, что делает его универсальным инструментом в вашем FPV-арсенале.
Однако, похоже, подход компании BetaFPV к Pavo35 отличался от обычного педантичного процесса разработки, который прослеживается в других моделях серии Pavo. Эта модель больше напоминает просто улучшенную версию Pavo25 V2 с более крупными двигателями и пропеллерами. Несмотря на похвальные летные характеристики Pavo35, некоторых аспекты конструкции не мешало бы усовершенствовать, чтобы повысить удобство использования и общую надежность.
Тем не менее, для тех, кто ищет высокопроизводительный, легкий и маневренный 3,5-дюймовый мини-дрон, Pavo35 выглядит как достойный претендент, особенно с точки зрения его летных возможностей.
