DJI FPV гоночный дрон с управлением от первого лица

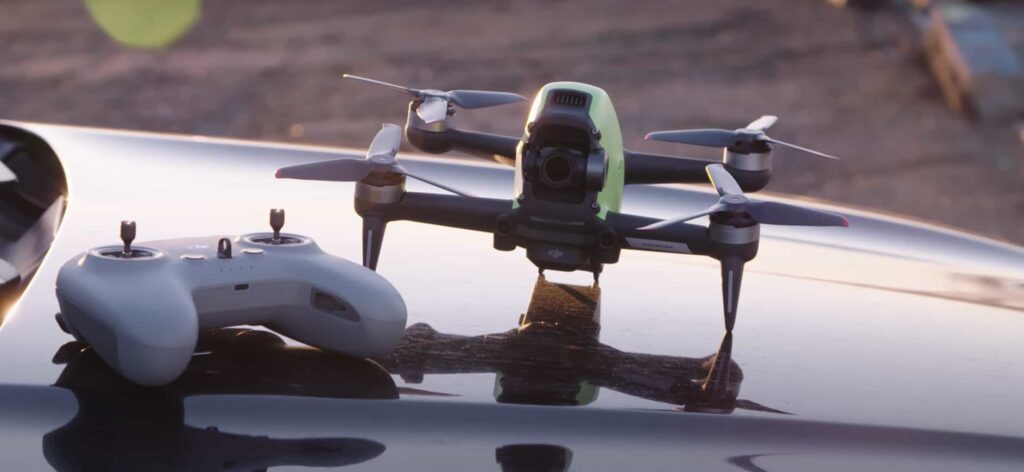

DJI FPV – это квадрокоптер нового поколения, управлять которым возможно с обзором от первого лица. Изображение передается на специальные очки, которые напоминают шлем виртуальной реальности. О том, какими техническими особенностями, преимуществами и недостатками обладает данный коптер – пойдет речь в данном обзоре.

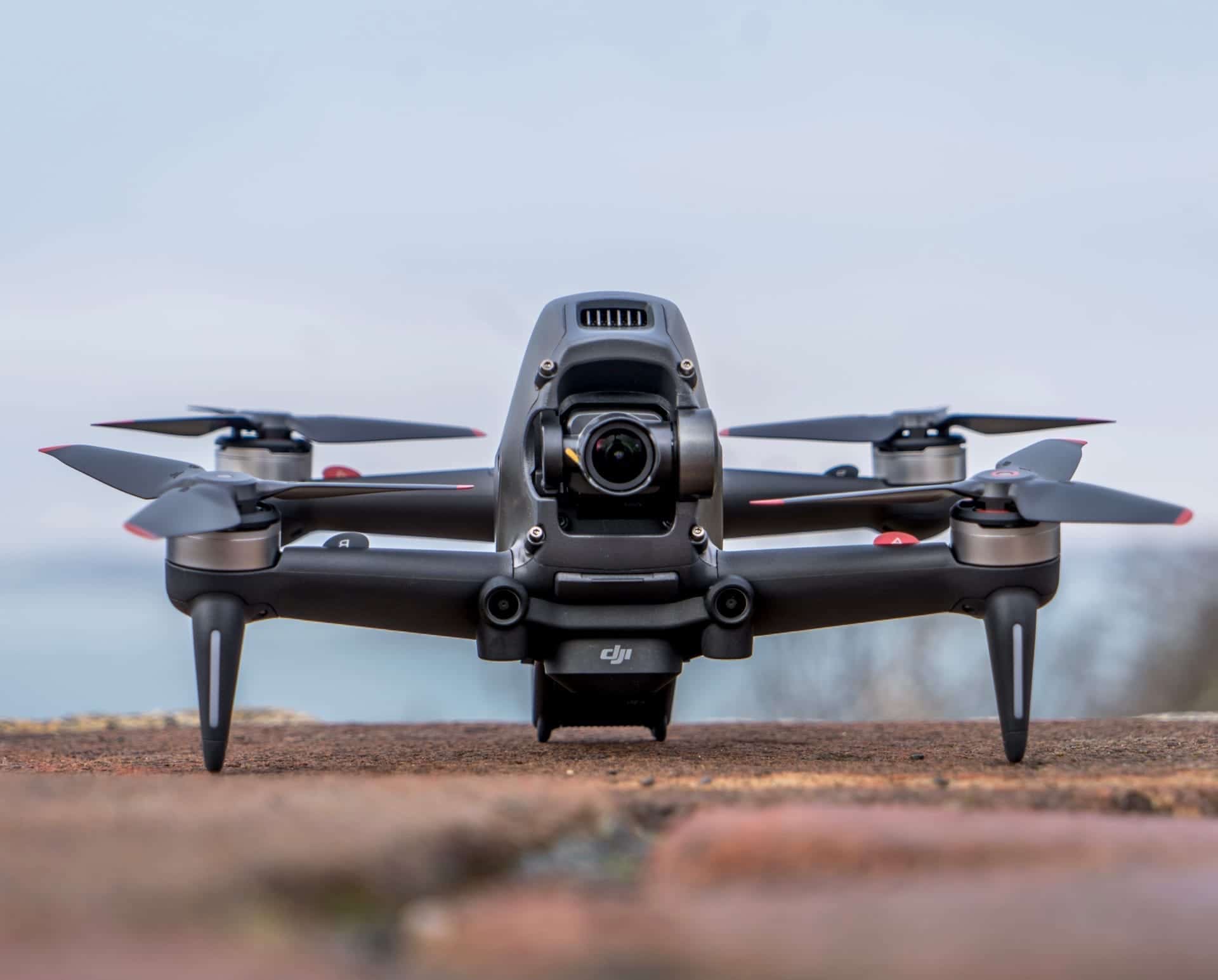

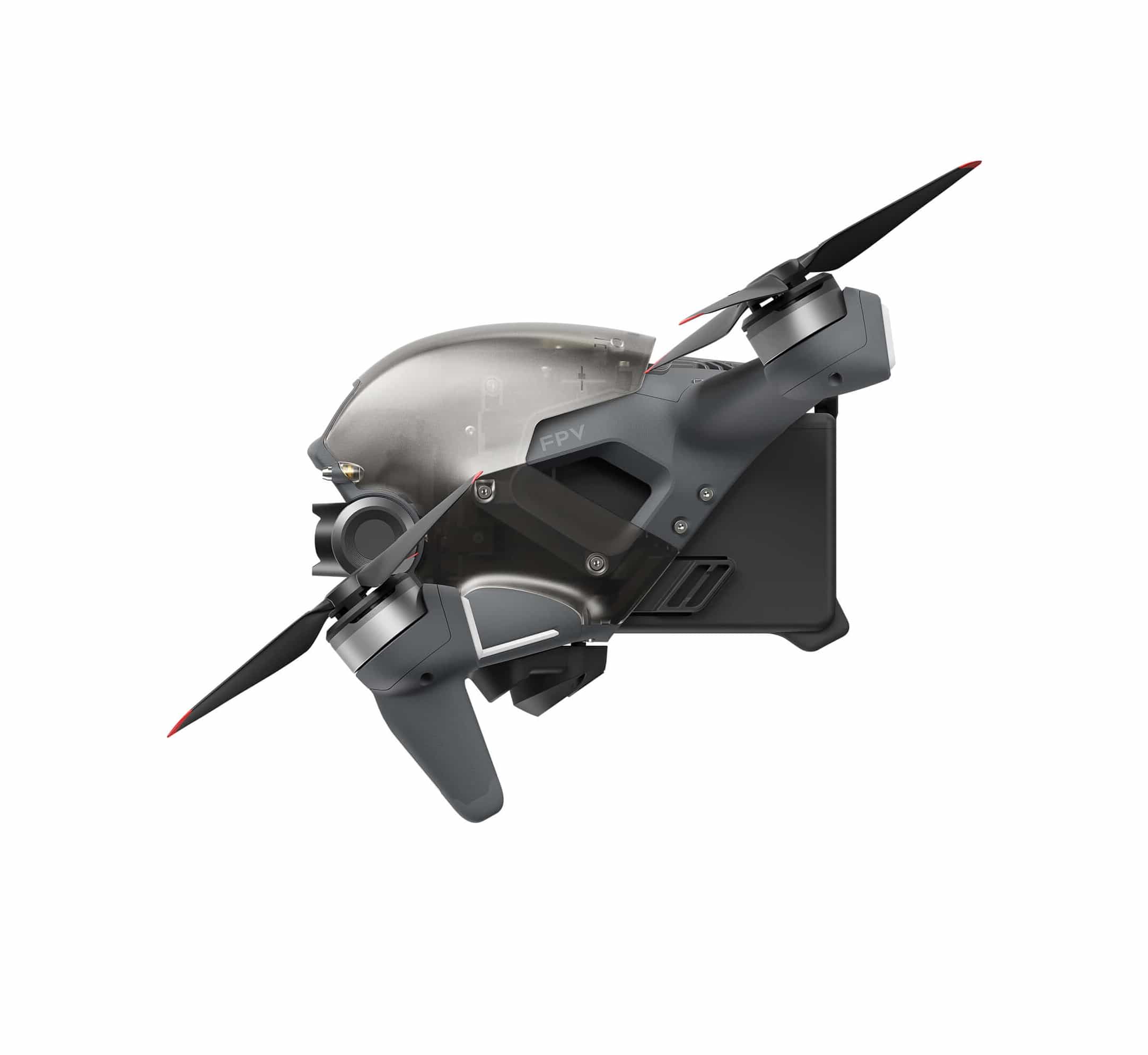

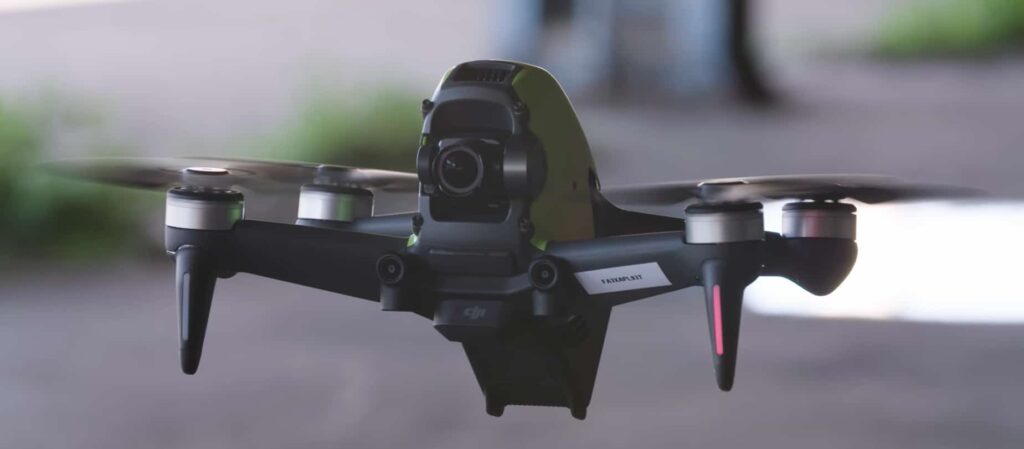

Внешний вид

Первое, что можно подумать, удерживая в руках DJI FPV quadcopter – он больше похож на уменьшенную копию космического корабля, нежели на стандартные дроны. Имеет отличную аэродинамику, за счет исключения любых не обтекаемых поверхностей. В лучи беспилотника встроена программируемая rgb led подсветка, которая не только улучшает внешний вид квадрокоптера, но и делает его более заметным при полетах – устройство проще найти в случае потери.

Прежде, чем начать обзор – давайте вспомним, что же такое FPV или First Person View, “вид от первого лица”. На нашем сайте есть отдельная статья, посвященная этой теме!

Что касается датчиков, которые выделяются на корпусе, на FPV Drone установлена нижняя и фронтальная сенсорные системы обнаружения препятствий. Если на пути движения беспилотника возник какой-либо объект, он автоматически снизит скорость. Дрон останавливается полностью и зависает в воздухе, предоставляя пилоту право выбора дальнейших действий. Однако, функция автоматического снижения скорости отключается, если перевести квадрокоптер в manual режим.

Стоит учитывать, что режим полной остановки имеет “тормозной путь”, например со скорости 100 км/ч он будет около 2-3 метров.

Основной корпус дрона цельный, не разборный (можно снять аккумулятор, камерный блок, пропеллеры), имеет габариты без пропеллеров – 178х232х127 мм.

Важно! Отдельное внимание нужно уделить массе квадрокоптера DJI FPV. Она составляет 795 грамм. Это означает что дрон перед запуском необходимо официально зарегистрировать, получить учетный номер. О том, как это сделать, можно ознакомиться с подробной статьей на нашем портале: https://dronnews.ru/o-dronakh/kak-zaregistrirovat-kvadrokopter-v-2021.html

Внимание!! Если вы хотите разблокировать свой FPV drone, увеличив тем самым мощность передачи и частоты радиосигнала – обязательно пройдите по ссылке, https://dronnews.ru/faq/kak-razblokirovat-dji-fpv-drone.html , где можно узнать все подробности данной процедуры и скачать специальное приложение.

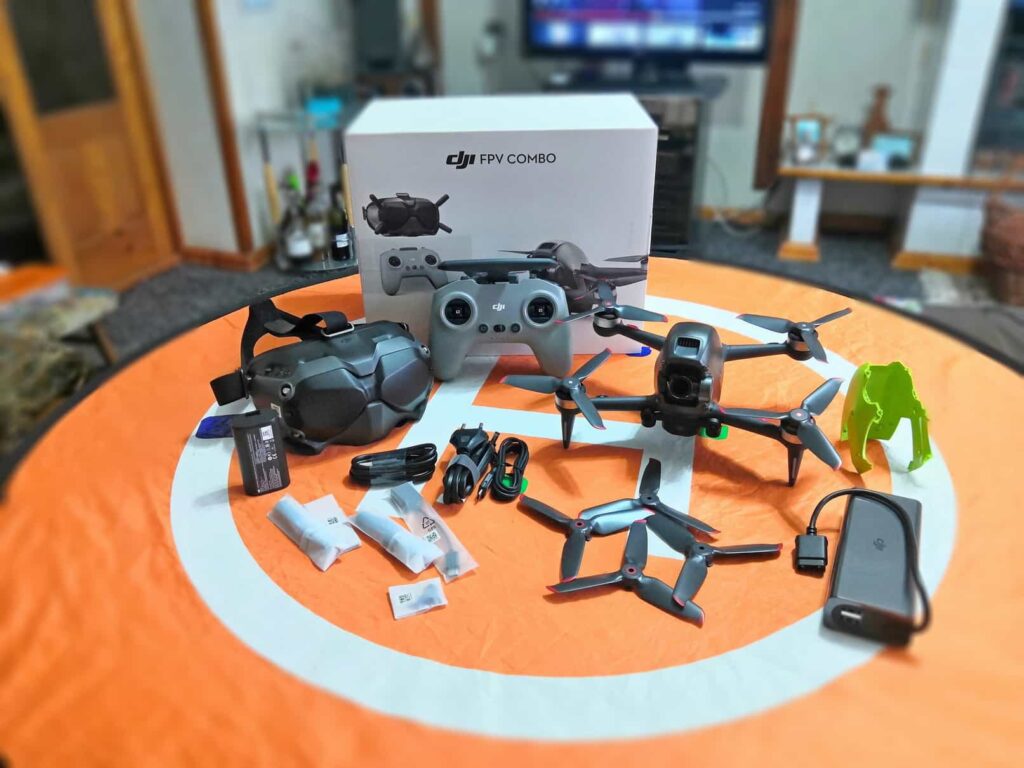

Комплектация

На сегодняшний день. в продаже можно найти два варианта комплектации – DJI FPV drone combo и Universal Edition.

Основная комплектация диджей фпв комбо состоит из следующих компонентов:

• защитный кожух для камеры и подвеса (при транспортировке дрона);
• пульт управления, который дополняется съемными стиками (DJI FPV remote controller);
• FPV drone;
• аккумулятор для дрона;
• очки DJI FPV goggles v2;
• батарея и антенны для очков;
• ремень для закрепления Goggles на голове;
• комплект с винтами для быстрой установки и демонтажа (еще один набор запасной);
• кабель питания;
• 2 кабеля – USB-C OTG, USB-C Data;
• зарядное устройство;
• дополнительная, гибкая оболочка, для покрытия электронной части дрона зеленого цвета;
• книжка с инструкцией для сборки и дальнейшей эксплуатации беспилотника.

В комплект Universal Edition включен только сам летательный аппарат с аккумулятором, пропеллерами и подвесом. Его цена на алиэкспресс составляет примерно 90 тыс. р.

Дополнить комплект DJI FPV Combo можно дополнительными аксессуарами:

• комплект fly more kit, который включает две летные батареи и DJI FPV Battery Charging Hub – концентратор зарядки, способный заряжать 3 акб одновременно;
• Дополнительный контроллер motion controller;
• защита пропеллеров 360 Propeller Guard;
• высокоскоростная карта памяти – SanDisk Extreme.

Важно! При покупке квадрокоптера DJI с системой FPV, пользователь получает стандартную гарантию. Ее действие не распространяется на случайные повреждения. Чтобы защитить свой беспилотник, рекомендуется докупить “DJI Care Refresh”. Это постпродажный гарантийный план, по которому покупатель получает возможность комплексного обслуживание в специализированных мастерских. При значительных повреждениях, care refresh покроет все расходы на ремонт.

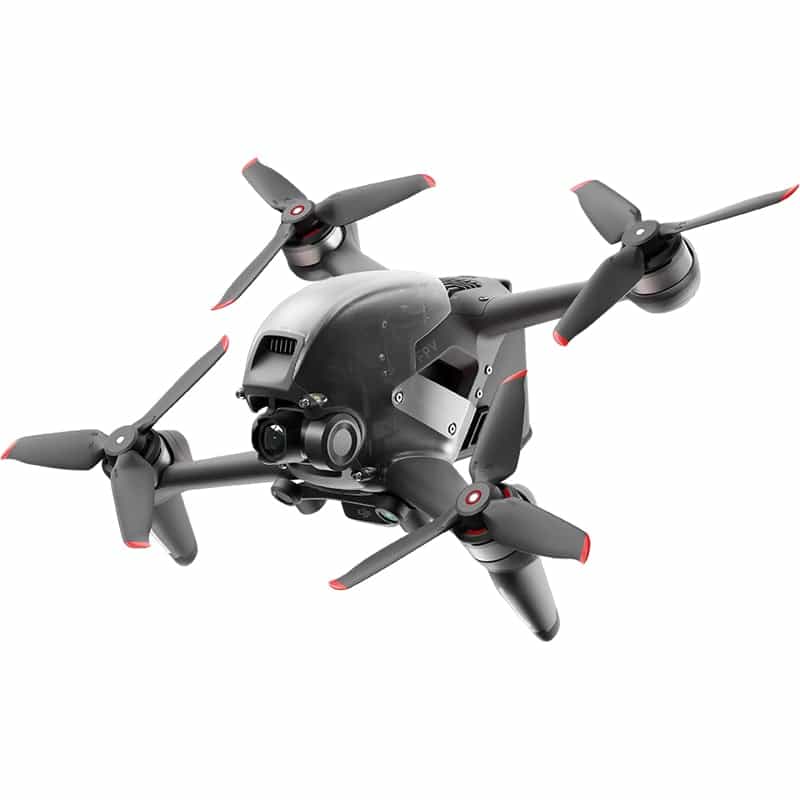

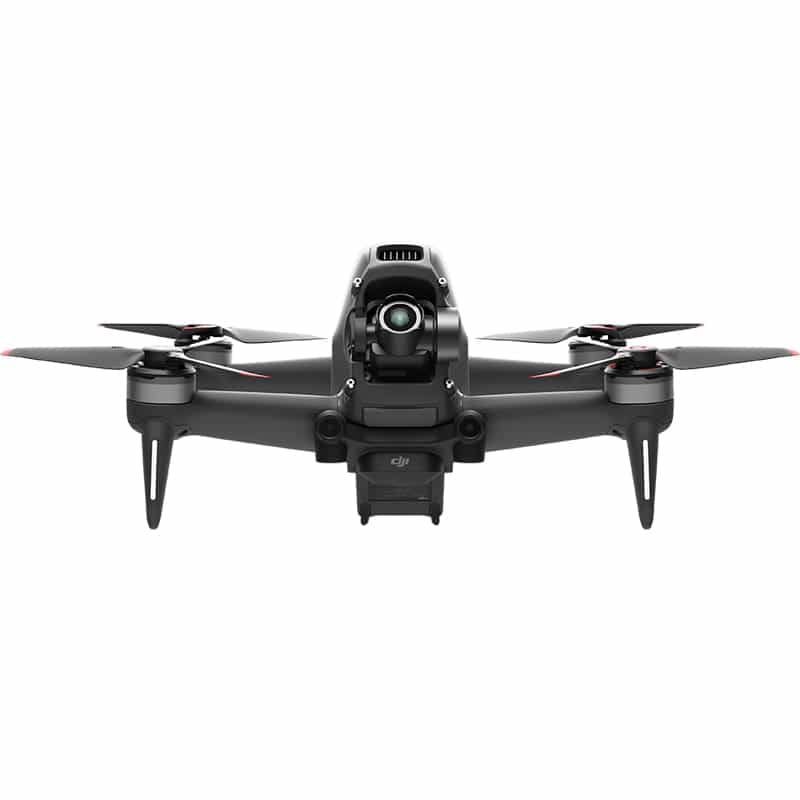

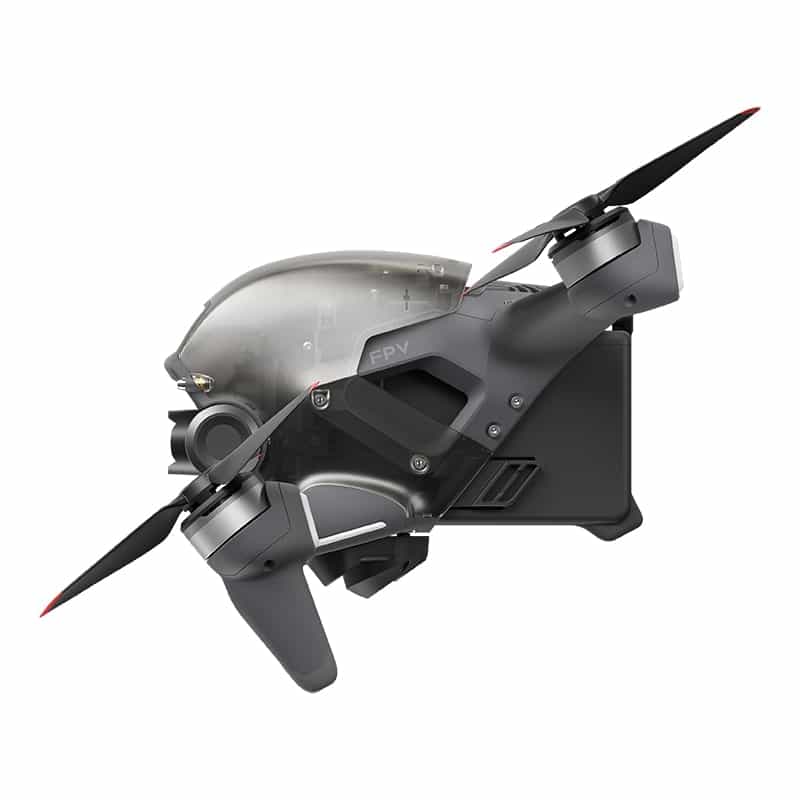

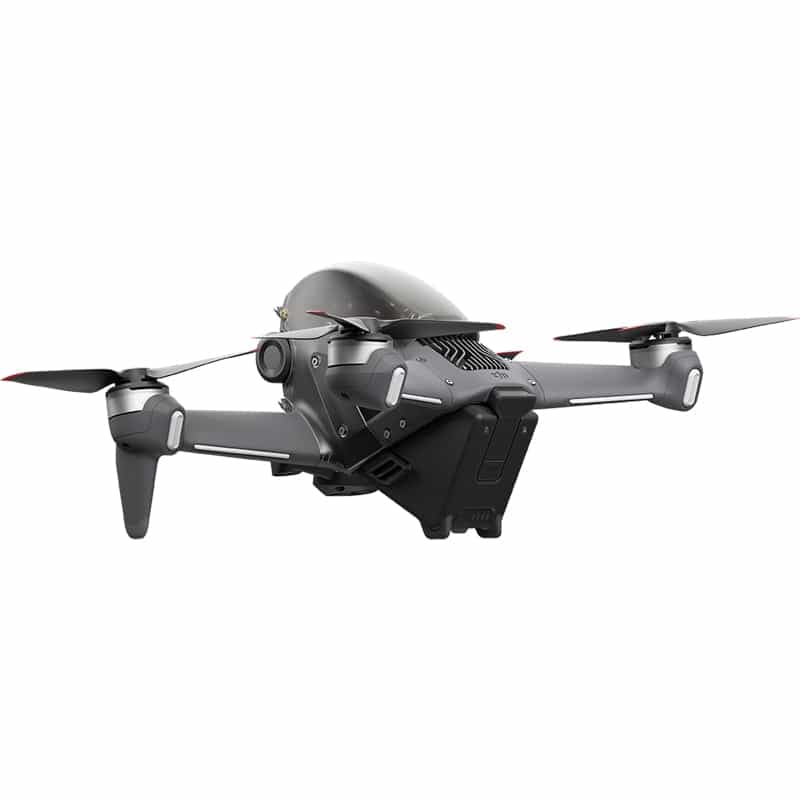

Конструкция

Главное отличие FPV drone от стандартных квадрокоптеров  – практически нет ограничений по маневрам, полеты можно осуществлять на огромной скорости до 140 кмч. Еще одно отличие – максимальное погружение в полет, за счет использования специализированных очков. Возможности, в плане управления дроном расширяются, однако, сам процесс становится гораздо сложнее и увлекательнее.

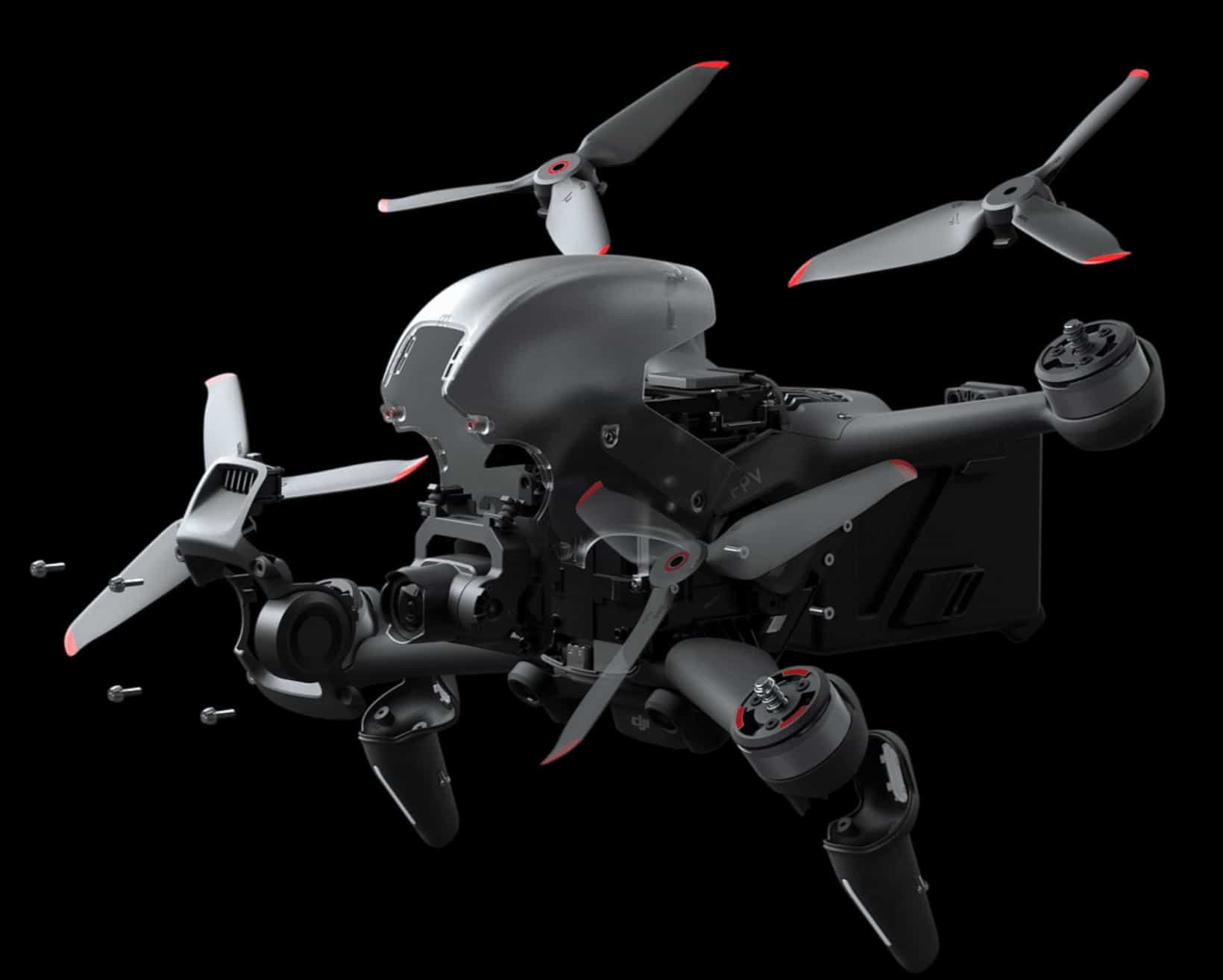

Конструкция DJI FPV дрона представляет собой соединение нескольких важных элементов. Дополнительно к ним необходимо подробно рассмотреть систему управления и аксессуары, которые идут в комплекте к квадрокоптеру.

Камера

Один из важнейших конструкционных элементов дрона – камера. Здесь она отлично интегрирована. Главное преимущество – возможность ведения съемки в 4К при 60 кадрах в секунду. В прошлых моделях квадрокоптеров с системой FPV, устанавливалось две камеры. Одна была предназначена для обзора местности пилотом, вторая – для съемки фото и видео. Здесь камерный модуль мощный, комбинированный. Он занимает малое количество места, может быть демонтирован.

Основные параметры гибридной камеры:

• матрица – 12 млн пикселей, 1/2.3 дюймовая;
• объектив – 35 мм, FOV 150 градусов, наличие фиксированного режима фокусировки;
• ISO – от 100 до 12800;
• Разрешение съемки видео – 4К (максимум 60 кадров/с), FHD (максимум кадров/с);
• Формат фото – JPG;
• Максимальный размер изображения – 3840 на 2160;
• Максимальный битрейт видео – 120 мбит/с.

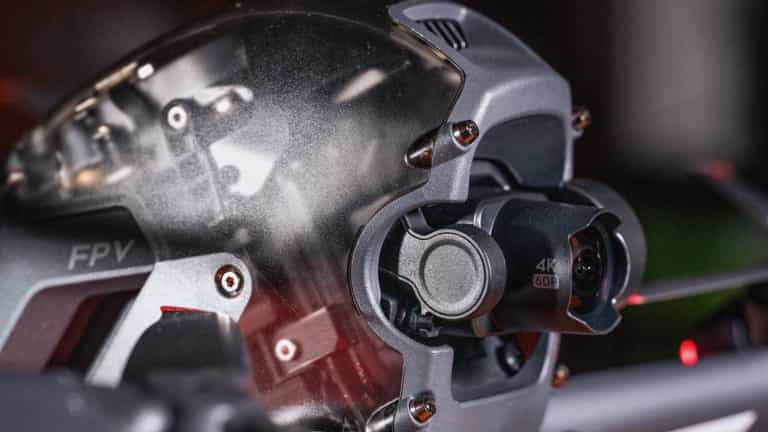

Подвес

Для крепления камеры к корпусу дрона применяется специализированный подвес. Его задача не только удерживать камерный блок, но и стабилизировать изображение во время полета, вращать камеру в требуемом направлении. Характеристики подвеса:

• контролируемый диапазон – от -50 до 58 градусов;
• механический диапазон – от -65 до 70 градусов;
• стабилизация – электронная и механическая (одноосевая);
• контролируемая скорость – 60 градусов в секунду.

Стоит отметить, что карданный подвес в системе – одноосный, а не трехосный. Поэтому, большая часть стабилизации обрабатывается цифровыми ресурсами камеры, с помощью электронной системы Rocksteady.

Моторы

Возможности электродвигателей:

• разгон до 100 в режиме M – 2 секунды;
• устойчивость к ветру – до 13.5 м/с;
• максимальная скорость в режиме M – 140 км/ч.

Вы только задумайтесь!! 100 километров в час, всего за 2 секунды!! Для сравнения, новая Tesla Plaid Plus Model S разгоняется до “сотки” за 3.2 секунды! Надо осознавать, что дрон может улететь “в никуда”, за наносекунды!

Такая высокая мощность моторов, которые установлены в данном дроне, объясняется его спортивным назначением. Изначально, он создавался как квадрокоптер для гоночных полетов, различных соревнований. Однако, наличие камеры с отличным качеством съемки фото и видео, делают его универсальным для применения.

Интересный факт. Все двигатели направлены немного внутрь – в сторону корпуса, это помогает контролировать “рысканье”, позволяя увеличить объём воздуха, после переворота аппарата или других трюков. Моторы квадрокоптера не все расположены в одной плоскости, как на обычных дронах. Передние – слегка наклонены вперед, по сравнению с задними, что, вероятно, способствует  более быстрому переходу в прямой полёт.

Система охлаждения

У дрона имеется достаточно серьезная система охлаждения. Над камерой расположен специальный воздухозаборник, через который проходит воздух во время прямого полёта. Этот же поток воздуха, протекает через электронные компоненты, а затем выходит сзади, через довольно прочный на вид, радиатор.

Программное обеспечение

Здесь установлена интегрированная система. С ее помощью можно выполнять удаленную настройку параметров для воздушного блока, основной камеры дрона, очков

Для того, чтобы практиковаться в пилотировании через Manual mode, пользователям доступно приложение для смартфонов – DJI Virtual Flight. В этой программе автоматический моделируются реалистичные сценарии. Для начала тренировок, необходимо добавить в приложение полетный контроллер и очки Goggles 2.

Основное приложение для работы с дроном – DJI Fly. Оно предназначено для выполнения нескольких действий:

1. Выбор мест для полетов через Fly Spots (полноценное использование данной функции будет доступно в ближайших обновлениях). При желании пользователя, на электронные карты можно добавить собственные места.
2. Возможность редактирования и передачи отснятого материала через социальные сети.
3. Трансляция картинки с очков на экран смартфона.

Последняя функция будет также доступна в ближайших обновлениях. Для этого должен использоваться кабель USB.

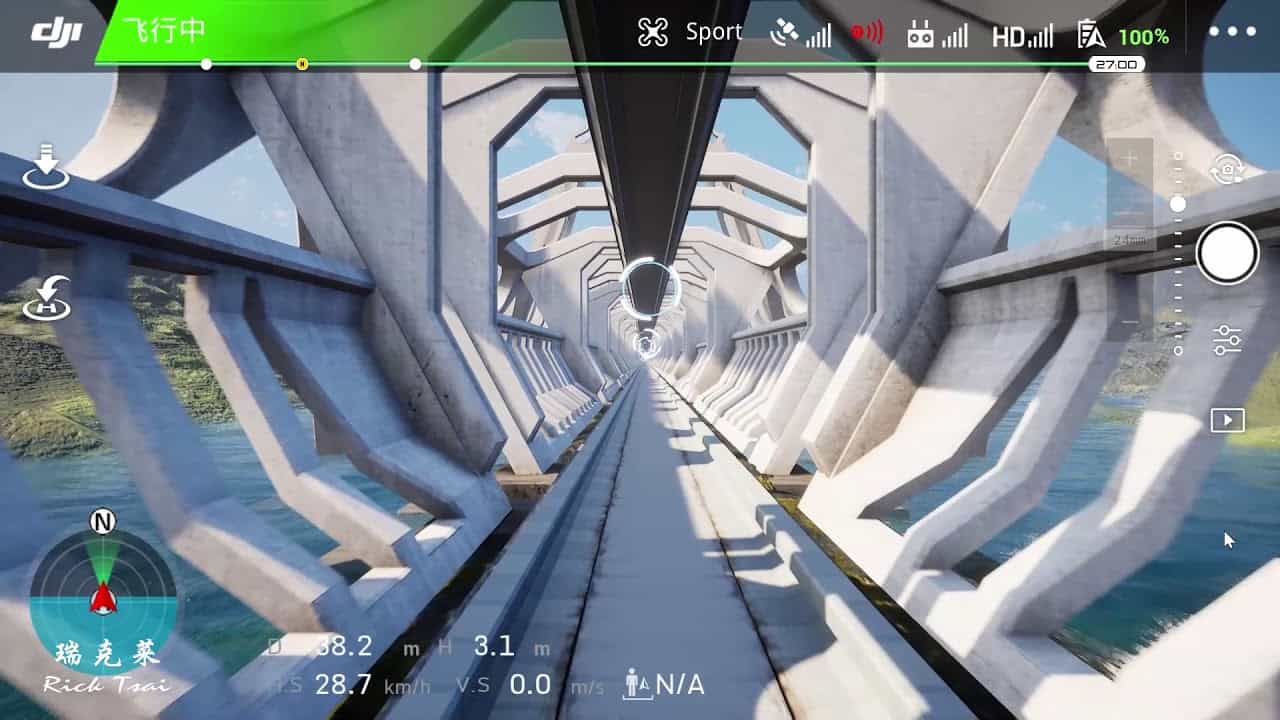

Virtual home

Одно из интересных нововведений компании Dji это “виртуальный дом”. Фишка её, заключается в большой, виртуальной букве “H”, которая плавает над изображением в очках,и указывая домашнюю точку. Это достаточно полезная штука, которая впечатлила даже опытных пилотов.

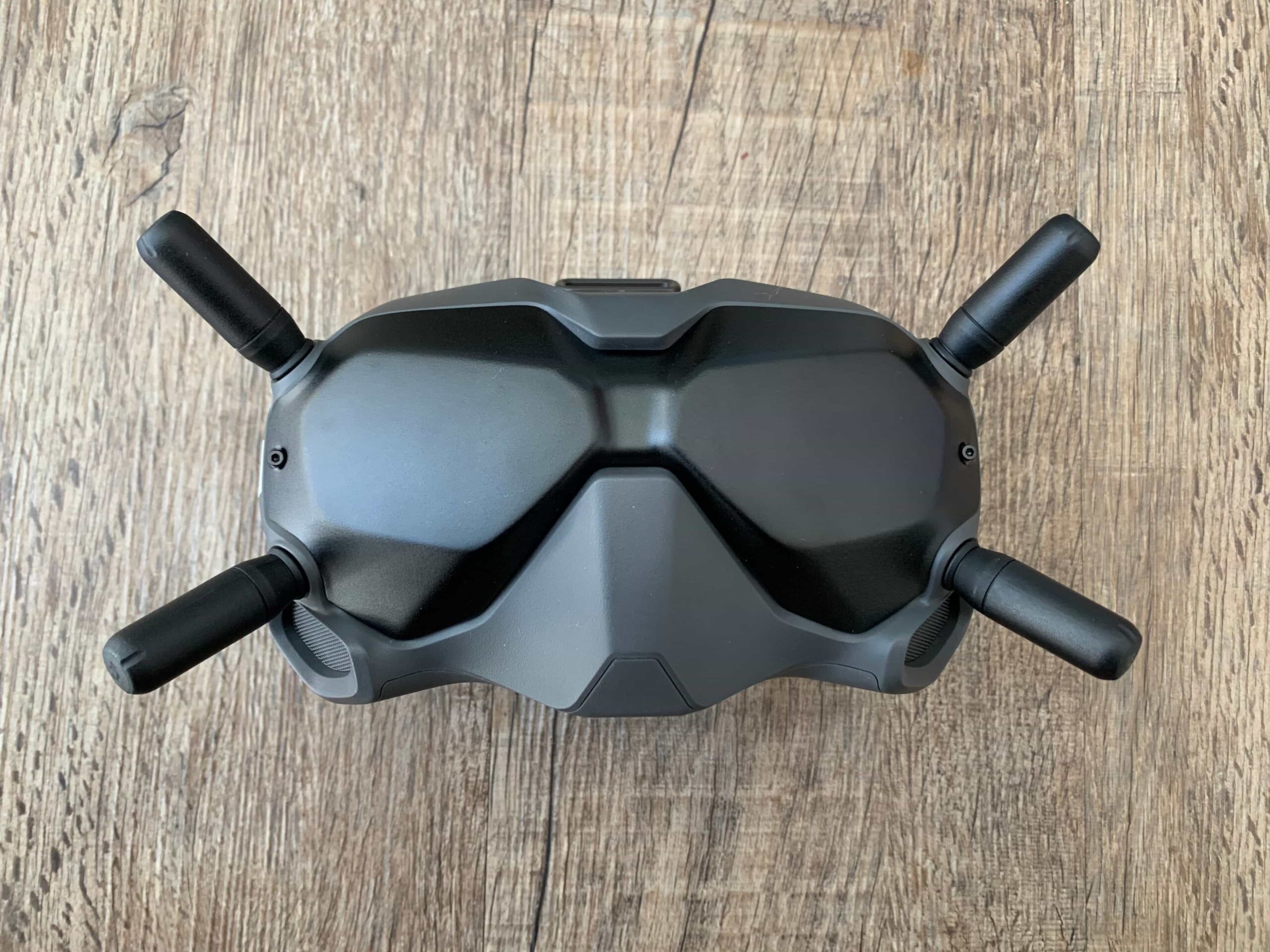

DJI FPV Goggles 2

Главная особенность дрона DJI FPV – наличие современных очков Goggles 2 для максимального погружения в процесс полета. По сравнению с предыдущими моделями, в них увеличилось разрешение, частота обновления картинки – 140 Гц. За счет этого, передача видео осуществляется со скоростью до 120 кадров/с, при 1440 × 810p (для 4К – 60 кадров). Угол обзора – 150 градусов, за счет чего можно заранее отмечать окружающие объекты, которые могут помешать полету.

Очки выглядят надежно, как и сам квадрокоптер в целом. На голове они крепятся с помощью мягкого эластичного ремешка, который идёт в комплекте. В верхней части расположены две кнопки и джойстик двойного действия, с помощью которого можно войти в меню и выбрать необходимые параметры. По мимо этого, на корпусе присутствует выход HDMI, для подключения к экрану телевизора либо монитору, на которые можно передавать изображение, с  квадрокоптера. Резиновой заглушкой закрыт слот под карты памяти, а также разъем usb type c для подключения к компьютеру.

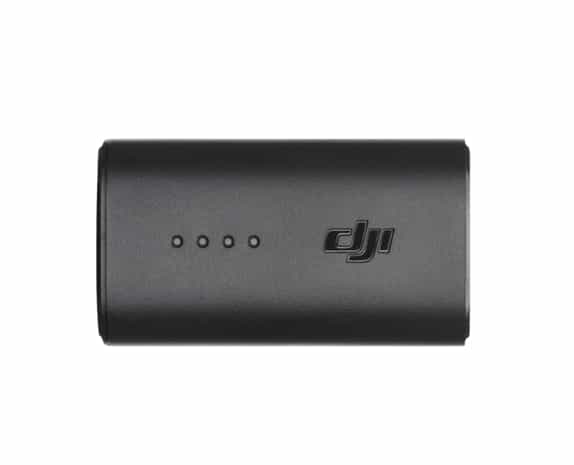

Питаются очки от внешней usb батареи, которую необходимо держать в кармане – что не совсем удобно.

Пульт управления

Стандартный пульт для управления FPV дроном, который идет в комплекте – Remote controller. Он имеет два привычных подвижных стика, на лицевой панели – кнопка включения/отключения. На торце контроллера, в месте под указательные пальцы, находятся различные кнопки для настройки, переключатели режимов.

• мощность передатчика – от 2.4 до 2.4835 ГГц;
• диапазоны рабочих частот – от 2.4 до 2.483 и от 5.725 до 5.85 ГГц;
• масса – 356 грамм;
• размеры – 190х140х51 мм;
• время для полной зарядки – 2.5 часа;
• время работы при полном заряде аккумулятора – 9 часов.

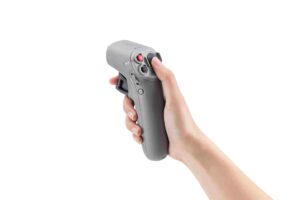

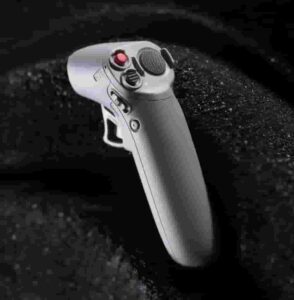

Motion Controller

Если вы не хотите пользоваться стандартным контроллером, и есть желание разнообразить управление коптером, то можно приобрести  DJI FPV motion controller – дополнительный контроллер для управления беспилотником, одной рукой. Суть его работы заключается в том, что, при нажатии кнопки-курка – дрон начинает повторять направление движения руки человека,в которой находится джойстик. А в случае необходимости аварийного торможения – достаточно просто нажать на большую черную кнопку, расположенную на корпусе пульта. С помощью такого устройства, любой новичок сможет управлять диджей фпв дроном.

Если, перед первым полетом, необходимо отточить и улучшить навыки управления дроном, то полетный контроллер можно подключить к программе авиасимулятору на компьютере. статья об этом имеется в разделе FAQ нашего портала dronnews.ru.

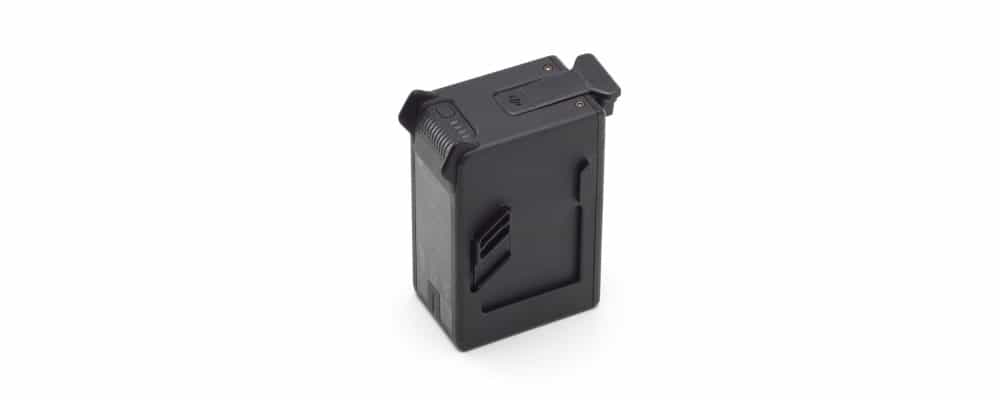

Батарея и зарядка

Квадрокоптер получает питание от литий-полимерного аккумулятора – DJI FPV battery. Емкости в 2000 mah достаточно для непрерывного полета дрона в течении 20 минут (в безветренную погоду). Зарядку аккумулятора можно осуществлять при температурном режиме от 5 до 40 градусов по Цельсию.

На нижней части аккумулятора расположены две резиновые опоры, которые, в дополнение к двум передним опорам – предназначены для посадки на поверхность.

Устройство для зарядки, которое идет в комплекте стандартное для большинства дронов DJI, предназначено для установки одного аккумулятора. Характеристики:

1. Входное напряжение – от 100 до 240 В, 1.8 А.
2. Номинальная мощность – 86 Вт.
3. Выходное напряжение – 25.2 В.

Дополнительные аксессуары

Помимо основных компонентов набора, он дополняется различными полезными элементами, аксессуарами.

К примеру – видеолинк Dji, который представляет собой комбинацию из трансмиттера, видеоприемника, работающих на одной частоте. Данный элемент является незаменимым в связке камеры дрона с цифровыми очками.

Параметры видеолинка:

• полоса пропускной способности связи – 40 Гц;
• максимальный битрейт – 50 мбит/с;
• задержка и качество – для 810p на 60 кадрах/с – около 40 мс, для 810p на 120 кадрах/с – около 28 мс;
• диапазон передачи сигнала – от 6 до 10 км.

Так как дроны с системой управления FPV оснащены системой передачи DJI OcuSync 3.0, которая считается лучшей на данный момент, передача видео в высоком качестве будет осуществляться на расстояние более 10 км.

Важно! Минимальной задержки при передачи видео можно добиться только на открытых участках местности, при отсутствии поблизости источников электромагнитных помех. В таких условиях ее нижний порог составит 28 мс, при записи видео в 720P на 120 кадрах в секунду.

Для записи роликов в высоком качестве, необходимо использовать современные microSD. Максимальный объем подходящих карточек памяти – 256 ГБ.

Технические характеристики

Основные параметры DJI FPV new drone:

Функциональные возможности и режимы работы

Важный момент при рассмотрении DJI FPV дрона – доступные режимы работы. Всего их 3, каждый имеет свои функциональные возможности:

1. Normal (обозначение N) – наиболее подходящий режим работы для новичков. Полет будет плавным, максимально стабилизированным. При включении данного режима, скорость и углы горизонтального полета минимизируются.
2. Sport (обозначение S) – в это режиме значительно изменяется максимальная скорость полета, увеличиваются углы маневрирования. Сохраняется прежний уровень спутникового позиционирования.
3. Manual (обозначение M) – только в этом режиме можно полностью раскрыть все возможности диджей фпв дрона. При переходе в него, отключаются сенсоры, которые ранее ограничивали скорость и углы полета. Все переходит на максимальный уровень. Разгон до 100 км/ч достигается за 2 секунды. Максимальная скорость, которой может достичь дрон в данном режиме – 140 км/ч.

До перехода в последний режим пилотирования дрона, рекомендуется изучить все основные моменты управления в Normal и Sport.

Один из интересных режимов, который есть у этого беспилотника – Audience Mode. С его помощью любой другой человек может стать зрителем полета от первого лица. Для этого необходимо подключить еще одни очки Goggles V2 к каналу дрона.

Еще одна полезная функция этого беспилотника – ADS-B транспондер. Она переносит дрон на следующий уровень безопасности по сравнению с моделями прошлых серий.С помощью данной системы пользователь получает информацию о том, где находятся ближайшие воздушные суда (касается местности где проводится запуск квадрокоптера). За счет этого можно быстро изменить направление полета, чтобы избежать аварии.

Какой квадрокоптер выбрать в линейке DJI? 12 лучших дронов от самого популярного производителя dji в одной статье, смотрите по ссылке: https://dronnews.ru/reytingi/luchshie-kvadrokoptery-dji-2021.html

Инструкция по эксплуатации

Особенности эксплуатации ФПВ дрон DJI:

1. Если нет опыта в плане управления беспилотниками данного типа, рекомендуется заранее потренироваться в приложении – DJI Virtual Flight.
2. Изначально необходимо собрать квадрокоптер, совместив отдельные комплектующие, как указано на картинках в инструкции. Проверить работоспособность каждого винта.
3. Первые разы рекомендуется запускать беспилотник на открытой площадке без деревьев, столбов, линий электропередачи.
4. Во время полета могут возникнуть различные непредвиденные ситуации. При возникновении опасного момента, для того, чтобы резко затормозить и зависнуть на месте, необходимо нажать на кнопку пульта, которая имеет индикацию пауза/RTH.
5. Чтобы автоматически вернуться в точку взлета, нужно нажать на кнопку RTH. В настройках дрона можно изменить высоту на которой будет осуществляться автоматическое возвращение в точку взлета.
6. Чтобы защитить себя от получения ожогов, нельзя демонтировать винты сразу после приземления беспилотника. Рекомендуется подождать 10-15 минут.

Совет! Чтобы максимально безопасно запускать дрон, рекомендуется прислушаться к некоторым рекомендациям от опытных пользователей. Во-первых, дрон DJI FPV имеет высокую скорость и полностью не останавливается автоматически, подлетая близко к препятствиям. Это важно учитывать при управлении беспилотником. Во-вторых, не рекомендуется запускать DJI квадрокоптеры с FVP поблизости с мощными источниками Wi-Fi. В-третьих, используя FPV очки, нельзя допускать того, чтобы солнечные лучи попадали на линзы

Подробное руководство пользователя Dji fpv drone на русском языке, можно скачать на нашем сайте, по ссылке: Instruktsia_DJI_FPV_DRONE_RUS

Преимущества и недостатки модели

Давайте посмотрим интересный, подробный обзор квадрокоптера на русском языке :

Тест дальности dji fpv в Российских условиях и без активации fcc:

Подробное видео по разборке dji fpv дрона:

Отличное видео по краштестам нашего подопечного, эти ребята знают толк в извращениях))

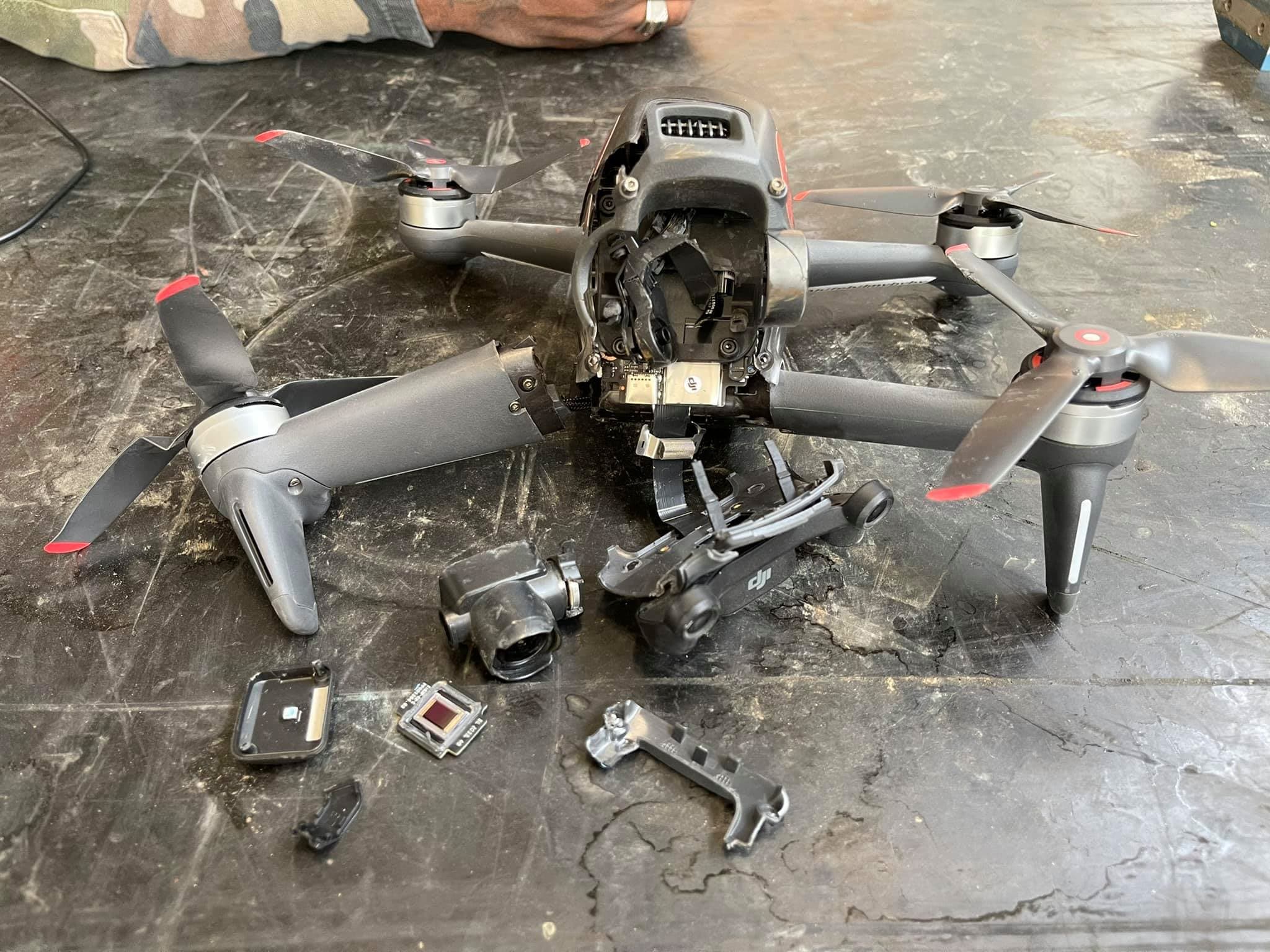

Вот так выглядит дрон, после аварии, фото прислал наш читатель:

DJI FPV квадрокоптер – это следующий этап в развитии беспилотников. Он не рекомендован для покупки новичкам, так как управлять таким дроном достаточно сложно, стоят они дороже стандартных квадрокоптеров. Приобретение такого устройства станет отличной заменой начальному беспилотнику для расширения возможностей в плане полетов, видео и фотосъемки с воздуха.
