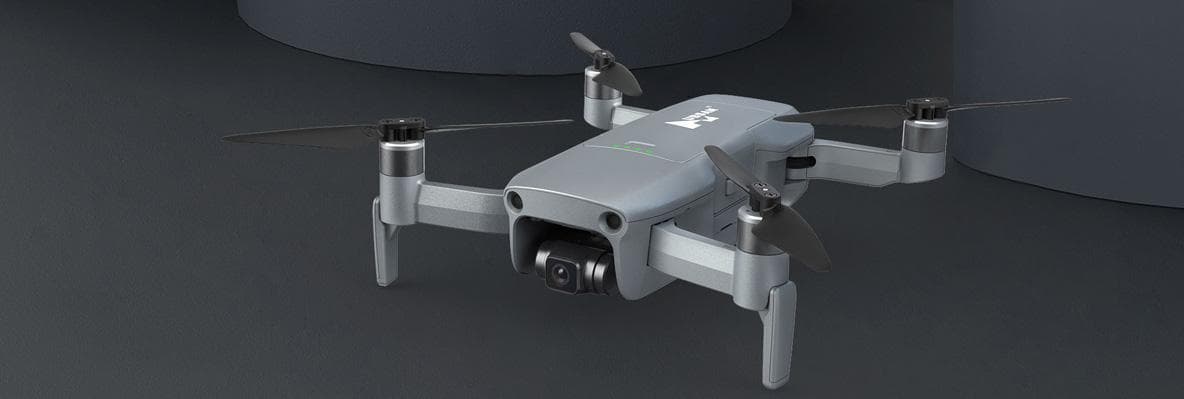

Hubsan Ace Pro

Новинка от производителя Hubsan – серия из четырёх модификаций квадрокоптеров Ace. Модель характеризуются высоким качеством видеосъёмки, отличными техническими характеристиками и разнообразием автоматизированных функций и интеллектуальных режимов работы. Сегодня, в обзоре, мы рассмотрим главные особенности дронов и обсудим их отличия. Основной упор сделаем на модели Hubsan Ace Pro – это самая распространенная модификация линейки Ace.

Особенности

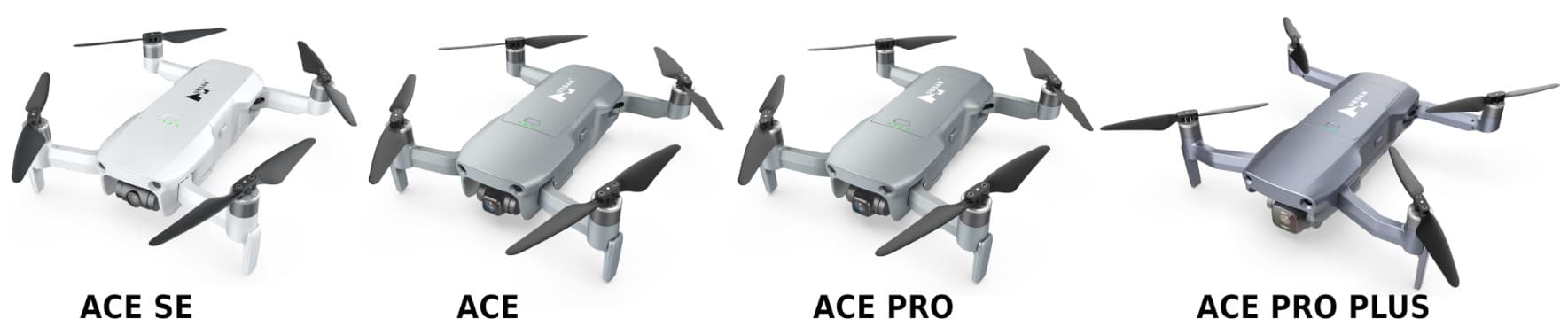

Модификации ACE имеют небольшие отличия по:

• дизайну: Ace, Pro и Pro Plus выполнены в сером цвете, SE в белом;
• габаритам корпуса: Hubsan SE, Ace и Hubsan Ace Pro имеют одинаковые размеры и вес, модель Pro+ крупнее и тяжелее;
• съёмочному потенциалу камеры: версия Pro+ имеет наиболее продвинутую камеру, по сравнению с другими тремя версиями (об этом в обзоре ниже);
• автономности дрона: Hubsan SE, Ace и Pro оснащены АКБ на 3800 мА×ч (максимальная длительность полёта – 35 минут), а Pro+ АКБ на 4500 мА×ч (максимальная длительность полёта – 37 минут);
• полётной скорости: скорость горизонтального полёта Hubsan Pro+ в режиме (N) выше – 12 м/с против 8 м/с у трёх других квадрокоптеров.
• В целом, Hubsan Ace Pro это тот же Zino Mini Pro, но в чуть более крупном и более прочном корпусе.
• Ace Pro оснащен 3D системой распознавания препятствий (перед, зад и низ);

В остальном, техническое оснащение и функциональные возможности дронов Hubsan Ace SE, Ace, Pro и Pro+ практически идентичны.

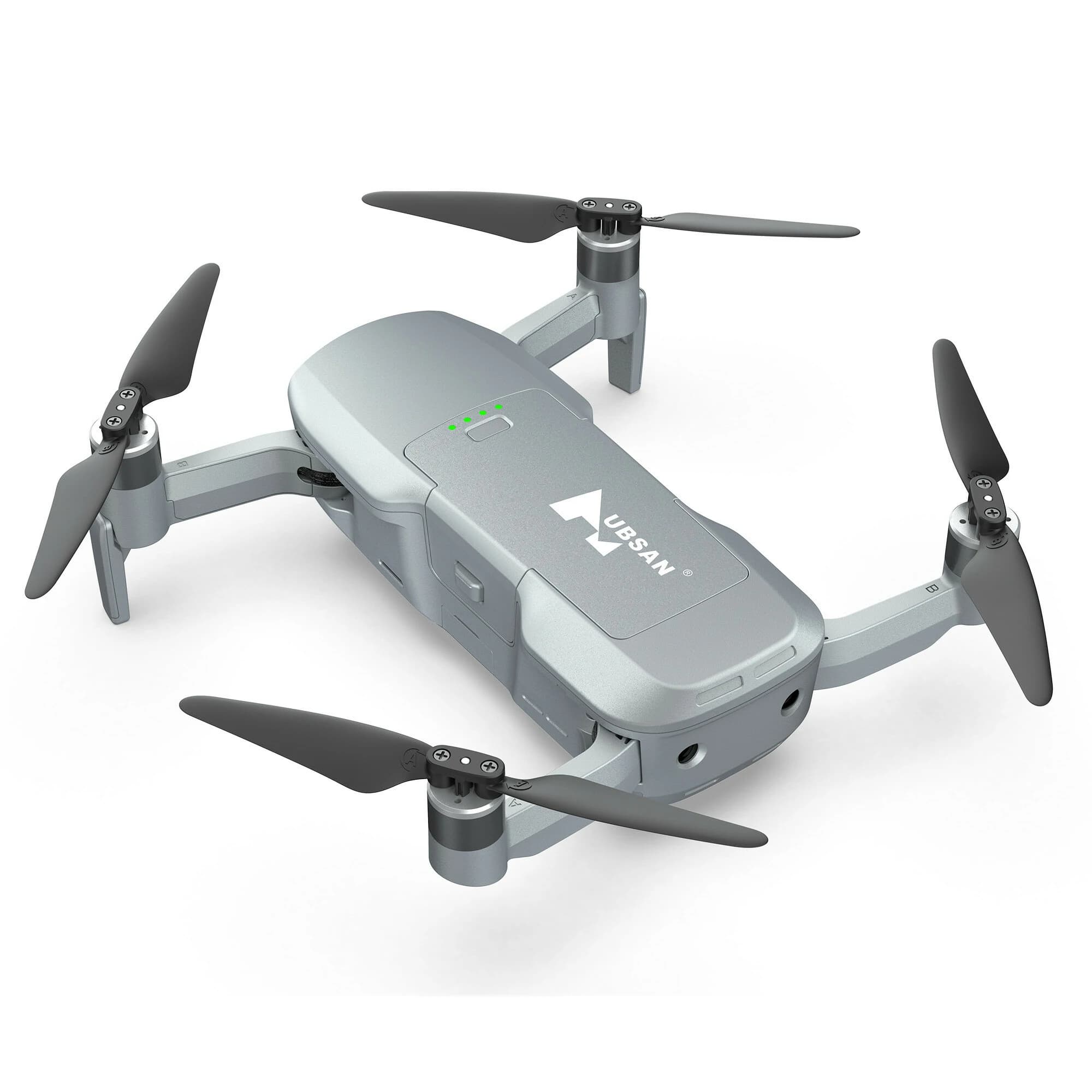

Внешний вид и дизайн

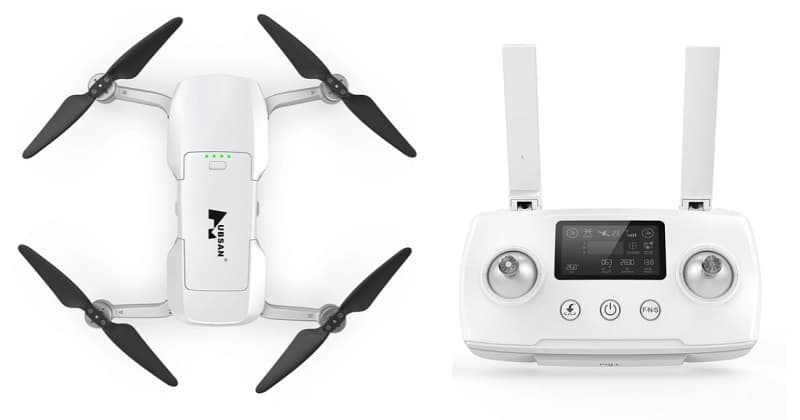

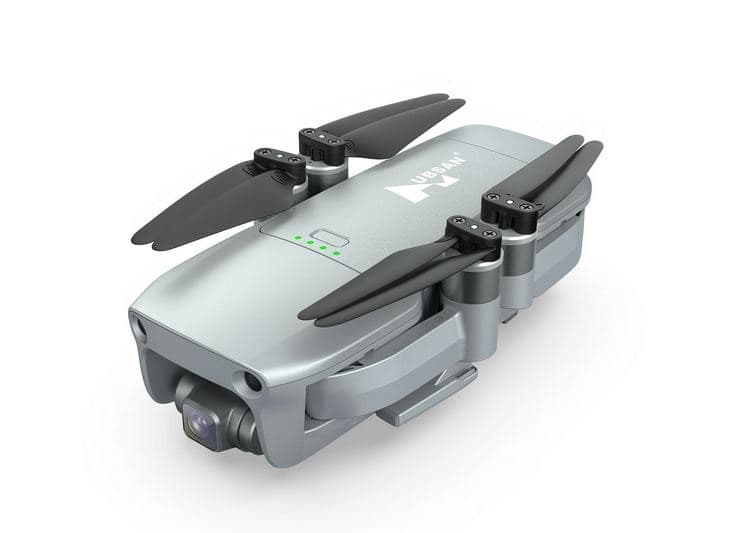

Квадрокоптер имеет удобный складной дизайн корпуса. Версии Ace, Pro и  Pro+ имеют корпус серого цвета, модель SE выполнена в белом цвете.

Габариты Hubsan Ace Standard version, Ace SE и Ace Pro идентичны: в полётном виде размер корпуса составляет 182×176,5×73 миллиметров, в сложенном состоянии 118,7×172,5×73 миллиметров при весе 543 грамм.

Версия Hubsan Ace Pro Plus в полётном виде имеет размеры 202,65×240,34×85,49 миллиметров, в сложенном виде: 199,24×129,4×85,49 миллиметров при весе 560 грамм.

Все дроны требуют регистрации перед началом использования, так как вес превышает 150 грамм, подробнее о регистрации по ссылке: https://dronnews.ru/o-dronakh/kak-zaregistrirovat-kvadrokopter-v-2021.html

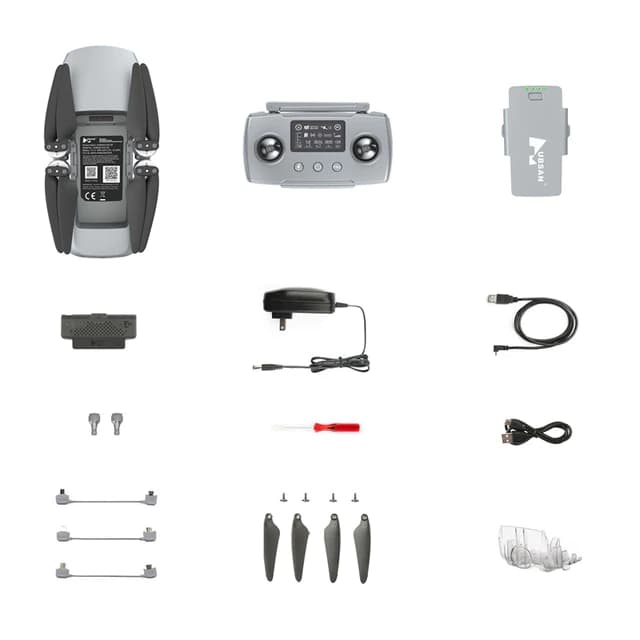

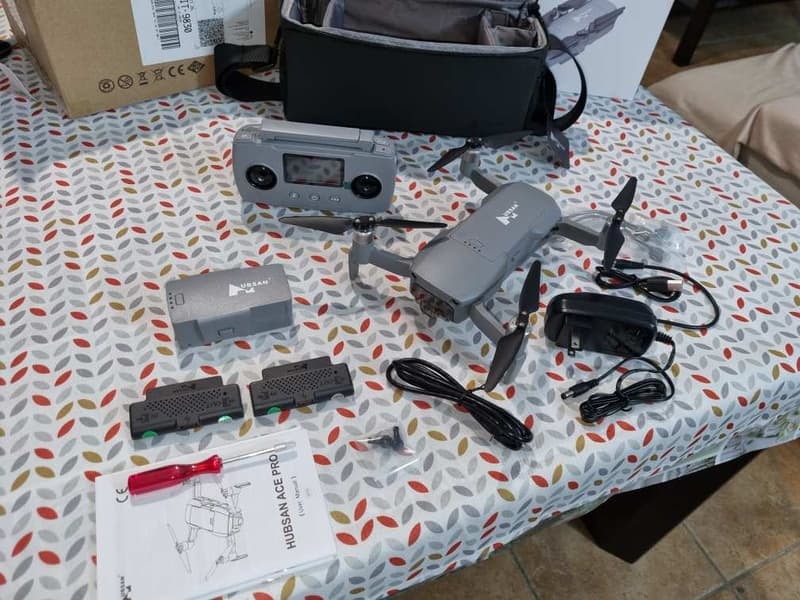

Комплектация

Стандартный комплект поставки будет содержать компоненты:

1. Квадрокоптер.
2. Аккумуляторная батарея (Hubsan Ace battery).
3. Интеллектуальное зарядное устройство.
4. Пульт управления.
5. Пара пропеллеров.
6. Кабель micro
7. Набор кабелей (microUSB RC, USB Type-C RC, RC-кабель для iPhone).
8. Отвёртка.
9. Инструкция по эксплуатации.





В расширенную комплектацию входят одна или две дополнительные аккумуляторные батареи для повышения автономности дрона.

Рекомендуем уточнять состав комплекта поставки каждой модели у продавца. Приобрести Hubsan Ace и его модификации, можно пока только на китайских торговых площадках, например aliexpress, где наиболее распространена Hubsan ACE SE:

И Hubsan ACE Pro версия:

Конструкция

Мы подошли к обзору конструктивных особенностей квадрокоптера Hubsan Ace и его модификаций.

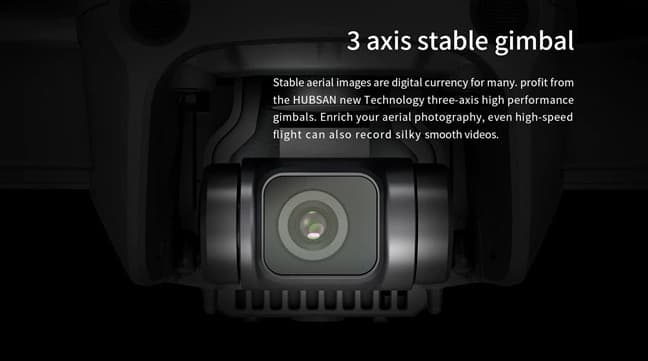

Камера и подвес

• Версия дрона ACE SE оборудована камерой с 1/2.6″ CMOS датчиком f/2.2 и углом обзора 80º. Максимальное разрешение видео – 4К при 30 к/с. Битрейт видеозаписи 64-100 Мбит/с. Формат фото – JPEG, формат видео – MP4 (H.264).
• Стандартная модификация Ace, имеет на борту камеру с сенсором CMOS размером 1/1.3 дюйма, f/1.85 и углом 84º. Предельное разрешение видео – 4К при 30 к/с. Битрейт 64-100 Мбит/с. Формат фото – JPEG/RAW, формат видео MP4, H-Log (H.265/HEVC).
• Модель Ace Pro оснащена камерой с 1/1.3 дюймовым CMOS датчиком f/1.85 и углом 84º. Максимальное разрешение видео – 4К при 30 к/с (2.7К и 1080р при 60 к/с). Битрейт видео 100-200 Мбит/с. Формат фото – JPEG/RAW, формат видео MP4, H-Log (H.265/HEVC).
• В версии Pro+ предусмотрена видеокамера с 1″ сенсором CMOS f/2.8 и углом 85º. Предельное видеоразрешение 4К при 30 к/с, битрейт 100-200 Мбит/с.Формат фото – JPEG/RAW, видеоформат MP4, H-Log (H.265/HEVC).

Во всех версиях поддерживаются карты microSD, U3, Class 10 с объёмом памяти до 128 Гб

Все модификации оснащены электронной стабилизацией изображения, а также трёхосевым карданным подвесом HY817C.

Моторы и винты

В качестве силовой установки в квадрокоптере использовано четыре бесколлекторных двигателя 1503, KV2820 + цифровой 20A бесщеточный ESC, с вращением пропеллеров наружу. Как известно, двигатели бесколлекторного типа имеют ряд преимуществ перед коллекторными, и устанавливаются во всех дронам среднего и премиального ценового сегмента.

Производитель заявляет, что квадрокоптер способен противостоять сильному ветру, до 16 м/с или уровня 8, на деле, это скорее всего преувеличено.

Программное обеспечение

Для расширенных возможностей, управление квадрокоптером предусмотрено специальное мобильное приложение X-Hubsan 2, которое подходит для устройств с операционными системами iOS 10.0 и Android 6.0 и выше.

В приложении отображается полезная информация о текущем состоянии дрона, готовности его к полёту, здесь есть индикатор активного режима, показывающий текущее использование одной из функций, состояние пропеллеров, сигнала изображения, GPS и состояние АКБ на пульте ДУ, уровень сигнала между беспилотником и контроллером.

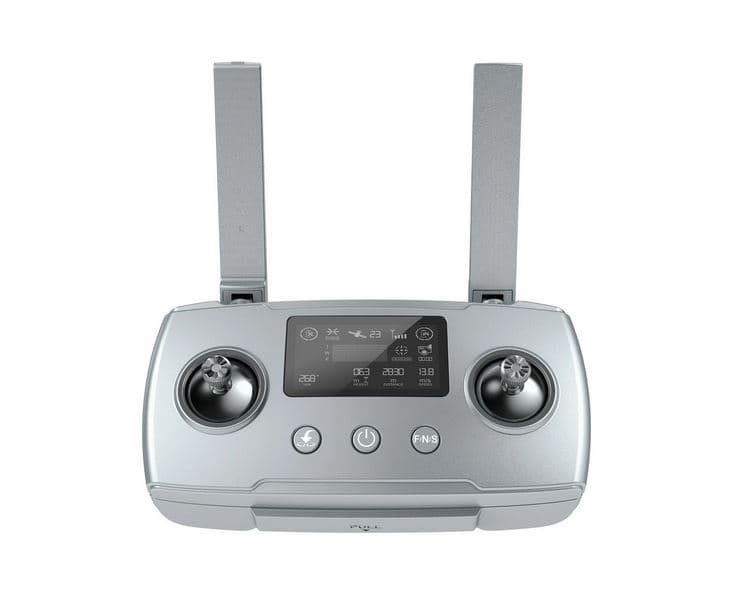

Полётный контроллер

Для управления дроном может использоваться пульт ДУ, который идёт в базовой комплектации. Все четыре версии Hubsan Ace оснащены полётным контроллером третьего поколения. Такой же пульт управления используется в Hubsan Zino Mini Pro.

Для передачи видео на смартфон предусмотрена система Syncleas 3.0, способная работать на расстоянии до 10 километров (6 км CE). Битрейт в 20 Мбит/с позволит осуществлять видеопередачу FPV в режиме реального времени в разрешении 1080р. Максимальная дальность передачи видео составляет 10 километров.

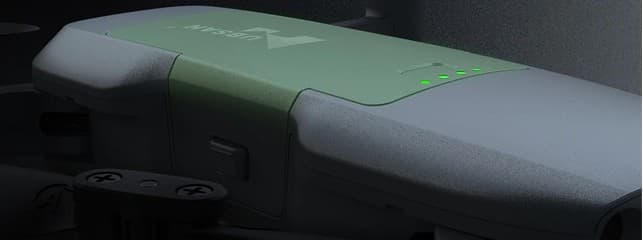

Аккумулятор и зарядка

Модели Hubsan Ace, SE и Pro оснащены интеллектуальной литий-ионной аккумуляторной батареей 3S ёмкостью 3800 мА×ч, которая обеспечивает до 35 минут автономного полёта. Среднее время подзарядки АКБ – 90 минут. Версия Pro+ имеет на борту литий-ионный 3S аккумулятор ёмкостью 4500 мА×ч с максимальным временем автономного полёта до 37 минут.

Данная батарея предполагает наличие таких интеллектуальных функций, как:

• управление питанием,
• защита от перегрузки,
• защита от перезарядки и от автоматической разрядки,
• сбалансированная зарядка.

Технические характеристики

Переходим к основным техническим параметрам четырёх версией квадрокоптера Hubsan Ace:



Наименование модели Hubsan	SE	Standart version	Pro	Pro+
Габаритные размеры	– в полётном состоянии: 182×176,5×73 мм – в сложенном состоянии: 118,7×172,5×73 мм			– в полётном виде: 202,65×240,34×85,49 мм – в сложенном виде: 199,24×129,4×85,49 мм
Вес	543 гр.			560 гр.
Аккумулятор	Li-Ion 3S 3800 мА×ч			Li-Ion 3S 4500 мА×ч
Максимальное время полёта	35 минут			37 минут
Максимальная высота полёта	5000 м
Предельная скорость горизонтального полёта	(N) – 8 м/с (S) – 16 м/с (F) – 1 м/с			(N) – 12 м/с (S) – 16 м/с (F) – 1 м/с
Предельная скорость подъёма	(N) – 3 м/с (S) – 4 м/с (F) – 1 м/с
Предельная скорость спуска	(N) – 1,5 м/с (S) – 3 м/с (F) – 1 м/с
Наибольшая высота полёта	5000 м
Максимальная дальность полёта	10000 м
Ветроустойчивость	8 уровень (16 м/с)
Позиционирование	Тройная система sattelite: GPS + GLONASS + Beidou

Функциональные возможности и режимы работы

Во всех версиях дронов Hubsan Ace предусмотрено три основных полётных режима:

1. Normal mode (N) – нормальный.
2. Sport mode (S) – спортивный.
3. Movie mode (F) – съёмочный.

Из знакомых и стандартных режимов следует отметить:

• автоматический взлёт и посадка одним нажатием;
• автовозврат в исходную точку при низком заряде АКБ и потере сигнала.

Автоматизированные функции управления позволяют сделать из пользователя – профессионала в создании интересного видеоконтента, в том числе благодаря прямому стриммингу видео на YouTube.

Далее представим обзор интеллектуальных режимов съёмки и полёта квадрокоптеров Hubsan Ace Pro. Всего их 19, рассмотрим самые важные:

1. Hyperlapse – съёмочный режим для создания красивых гиперлапсов.
2. Panorama – панорамная съёмка в авторежиме.
3. 360º shooting – съёмка на 360 градусов, при которой коптер вращается в соответствии с установленными параметрами (угол, скорость и направление вращения) вокруг собственной оси при видеозаписи.
4. Editor – режим редактора.
5. Comet Mode – здесь пилот выбирает только направление вращения, отмечая на экране определённый объект, вокруг которого квадрокоптер будет вращаться.
6. Orbiting – полёт дрона Hubsan Ace по орбите.
7. Waypoint – функция полёта беспилотника по точкам, когда на карте указывается время и высота его зависания в каждой точке.
8. Line Fly Mode – линейныйрежим.
9. Landing Apron Search – поиск безопасного посадочного места для квадрокоптера.
10. Active Track Mode – функция, при помощи которой дрон на расстоянии 5-15 метров будет активно следить за заданным объектом.

Квадрокоптеры Hubsan оснащены системой позиционирования Optical Flow Vision, которая основана на работе камеры нисходящего обзора и датчика TOF. Благодаря этому дрон может стабильно зависать на небольших высотах без GPS, либо при его слабом сигнале.

Инструкция по эксплуатации

Руководство пользователя к квадрокоптерам Hubsan ACE идёт в комплекте поставки. Написано оно на английском языке, скачать можно по ссылке ниже:

В настоящее время, поскольку модели новые, найти его на русском языке не представляется возможным, переводить придётся самостоятельно, либо искать выдержки из инструкции на тематических форумах.

Преимущества и недостатки

Приобрести Hubsan ACE SE и PRO можно у проверенного продавца на aliexpress:

Аналоги

Ниже представлен список похожих моделей в данной ценовой категории

1. Hubsan Zino Mini Pro;
2. Dji Mavik Mini 2;
3. Xiaomi Fimi X8SE 2022;
4. Dji Mavik Mini;
5. Zll Sg 907 MAX;
6. Mjx Bugs 19 Mini

Видеообзоры hubsan ace

Как обычно, англоязычные видео рекомендуем открывать в яндекс браузере, в нем встроен интеллектуальный перевод на русский язык.

Также в настройках к видео можно выбрать субтитры с переводом на русский язык.

Обзор Hubsan ACE SE:

Обзор Hubsan ACE Pro+:

Тест на дальность:

Тест камеры:



Заключение

В этом обзоре мы рассмотрели новую модель квадрокоптера Hubsan в четырёх вариантах исполнения. Купить дрон SE можно по цене около 27 тыс. рублей. Купить Hubsan Ace Pro и Hubsan Ace Pro Plus также можно на торговых площадках в интернете, но стоимость будет значительно дороже (до 57 тыс. рублей за Pro+). Мы рассказали лишь об основных характеристиках беспилотников, которые известны на сегодняшний день. Однако обо всех возможностях более подробно станет известно позже, по прошествии некоторого времени практической эксплуатации.
