Обзор FPV-очков Walksnail Goggles X: Наслаждайтесь яркими впечатлениями от полета!

Очки FPV (First-Person View / «Вид от первого лица»), такие как Avatar HD Goggles X, представляют собой специализированную гарнитуру для глаз, используемую преимущественно в гонках на дронах и других видах активности с дистанционным управлением, чтобы обеспечить захватывающий визуальный опыт с глубоким погружением.

FPV-очки позволяют пилотам ясно видеть то, что снимает камера дрона в режиме реального времени, предоставляя обзор с ракурса камеры квадрокоптера. На FPV-гарнитуру через VTX (видеопередатчик) поступает видеопоток с камеры дрона. В настоящее время существует две основные цифровые системы FPV: DJI и Walksnail. Третьей системой является HDZero, но она занимает небольшую долю рынка.

Второе поколение очков Walksnail Goggles разработано как модернизированный вариант предыдущей модели. Кроме того, были внесены изменения, направленные на совместимость с разными FPV-системами. Очки получили заменяемый модуль видеоприемника (VRX), вход и выход HDMI, а также AV-вход для устаревших аналоговых систем на 5,8 ГГц. Также следует отметить, что экран Goggles X с разрешением 1080p имеет поле зрение 50 градусов, то есть немного больше, чем дисплей Goggles V1 (46 градусов).

Первые впечатления

Гарнитура поставляется в чехле, который застегивается на «молнию», со следующими аксессуарами: кабель питания XT60, входной кабель AV, руководство для начала работы и чистящая ткань для линз. Футляр имеет внутренний сетчатый карман для мелких аксессуаров и обеспечивает безопасное хранение и транспортировку FPV-очков.

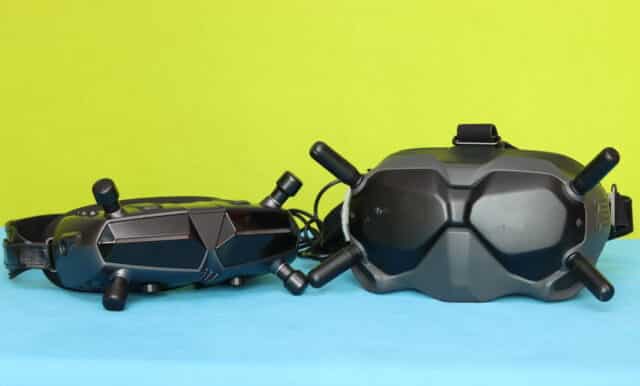

Модель Goggles X имеет форм-фактор, как у Avatar Goggles V1 (FatShark Dominator HD) и DJI Goggles 3/2/Integra. Очки Goggles X обладают умеренным весом в 315 граммов. Это на 155 граммов легче, чем последние FPV-гарнитуры от DJI. Разница в весе объясняется отсутствием встроенного аккумулятора – для Goggles X требуется внешний комплект батарей. Вместо обычного ремешка из искусственной кожи хотелось бы видеть Т-образный ремешок, который обеспечивает более удобную посадку. Очки получили пластиковый корпус и приятную комбинацию черных цветов: древесно-угольного и фортепианного.

Все элементы управления находятся в верхнем правом углу. В дополнение к 5-позиционному мини-джойстику имеются только две физические кнопки – Back («Назад») и Record («Запись»). Сверху расположены два вентиляционных отверстия – никогда не закрывайте их во время работы во избежание перегрева.

Перевернув очки, мы увидим нижнюю часть, где расположены: входной порт AV, выход HDMI, слот для microSD-карт и два регулятора (диоптрий и межзрачкового расстояния). Разъем для подключения питания находится на правой стороне и может принимать напряжение 7-26 В, что делает очки совместимыми с батареями от 2S до 6S. Следует отметить, что гарнитура лишена переключателя ВКЛ/ВЫКЛ. Очки начинают работать при подключении к сети и отключаются при отсоединении кабеля аккумулятора.

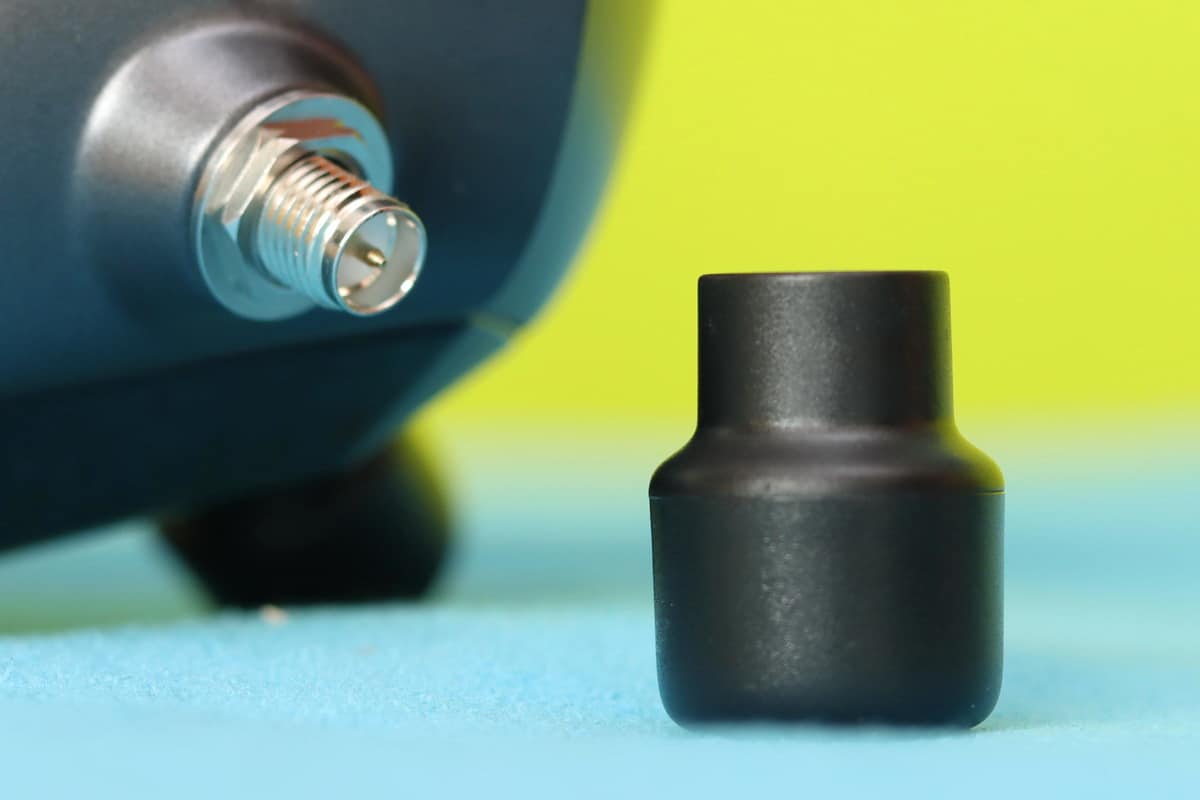

Чтобы обеспечить сильный уровень сигнала, разработчики оснастили FPV-очки четырьмя короткими толстыми антеннами (по одной в каждом углу, в слегка наклоненном положении). Если вы предпочитаете вставную антенну, ее можно легко установить, но помните, что ею придется заменить две светодиодные панели спереди, которые является изюминкой дизайна. При апгрейде антенн учтите, что три из них предназначены только для приема, а одна может одновременно принимать и передавать сигнал.

Компания CaddxFPV в настоящее время работает над новым цифровым модулем видеоприемника (VRX) для Avatar HD Goggles X. Новый видеоприемник обещает увеличение радиуса действия в пять раз (до 20 километров). Учитывая модульную конструкцию гарнитуры, имеет смысл в будущем приобрести новый VRX.

Примечание: CaddxFPV – это хорошо зарекомендовавшая себя компания, специализирующаяся на производстве высококачественных FPV-камер, в основном используемых в дронах для гонок и фристайла. Два года назад компания прекратила разработку продуктов для систем DJI и присоединилась к системе Walksnail.

Стоимость и наличие на рынке

Сейчас очки Goggles X можно приобрести через онлайн-магазин CaddxFPV по цене 459 долларов США. После длительного отсутствия на складе они снова доступны для заказа. Также предлагаются комплекты Combo, включающие в себя Avatar HD PRO, или набор V2 с двумя антеннами.

Запасную накладку из поролона для лицевой панели можно заказать за 10 долларов. Цена патч-антенны Walksnail V2 для Avatar Goggles X составляет 26 долларов, а антенна Walksnail Redbird V2 предлагается за 16 долларов (2 штуки).

Пользовательский опыт

Губчатая поролоновая прокладка очень удобна, она хорошо повторяет контур лица и не позволяет свету проникать внутрь. Лицевая поролоновая накладка крепится к гарнитуре с помощью «липучки», поэтому ее можно легко заменить при износе.

Очки без батареи кажутся весьма легкими. Но когда вы прикрепите к ним аккумулятор 4S ремешком на «липучке», это уже не совсем комфортно. Для повышения удобства можно использовать специальный чехол-держатель для двух литий-ионных батарей, напечатанный на 3D-принтере. Впрочем, в комплект входит достаточно длинный кабель питания, и вы можете держать аккумуляторы в кармане или сумке.

Когда вы надеваете очки Avatar HD Goggles X, свет почти не проникает внутрь, при этом вы легко можете добраться до всех элементов управления и выполнить нужные настройки.

Чтобы отрегулировать расстояние между линзами по ширине для ваших глаз, используйте ручки ползунков под очками, пока изображение не станет четким. Перемещение влево или вправо может увеличить / уменьшить межзрачковое расстояние (IPD), также вы можете регулировать диоптрии в диапазон от -6 до +2 вращением ручек. Если у вас астигматизм и ни одна из настроек не улучшает резкость, вы должны использовать контактные линзы, отпускаемые по рецепту врача (обычные очки не поместятся в гарнитуру).

Goggles X имеют достаточно яркий и насыщенный экран, благодаря которому все отчетливо видно. Изображение с разрешением 1080p отличается четкостью и богатой детализацией. Несмотря на встроенный вентилятор, очки иногда запотевают, хотя и незначительно. Кроме того, линзы легко пачкаются, поскольку расположены близко от глаз. Датчик приближения между двумя линзами включает и отключает дисплеи, чтобы снизить энергопотребление и продлить срок службы OLED-матриц.

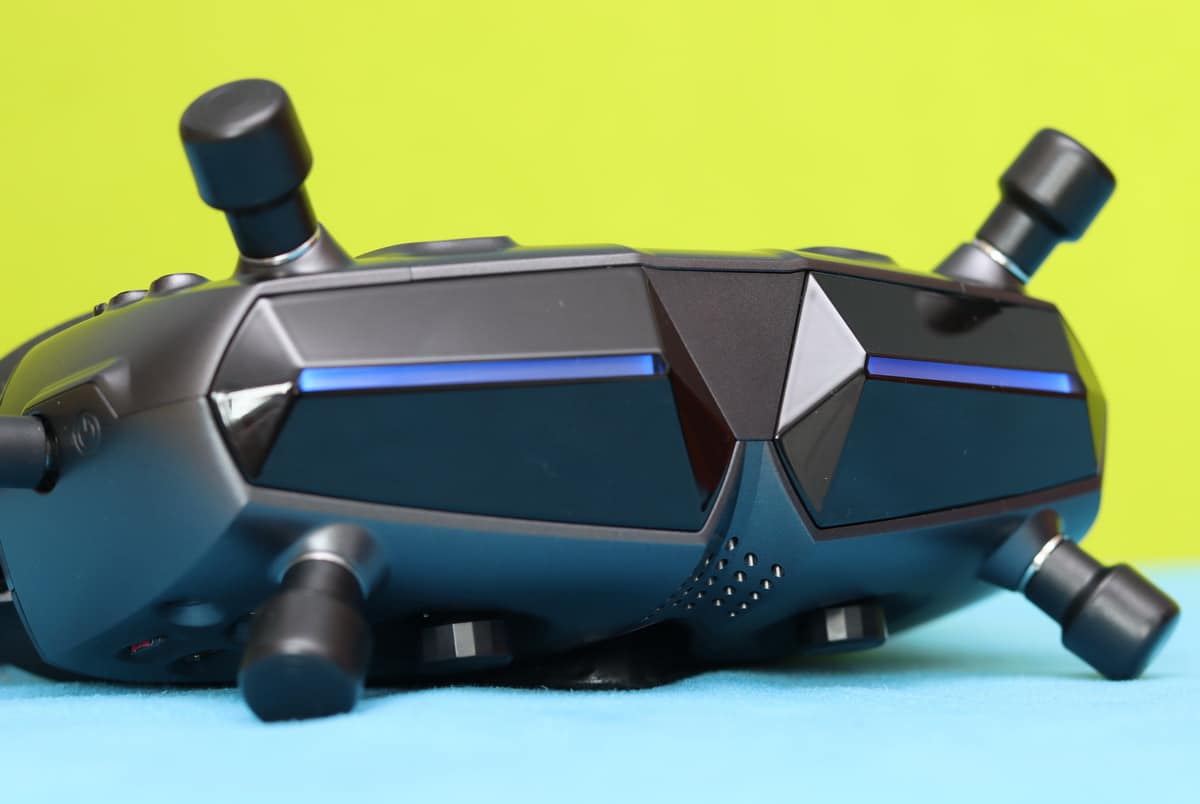

Спереди установлены настраиваемые многоцветные (красные, зеленые или синие) светодиодные полосы, которые придают очкам оригинальный внешний вид. Также эти индикаторы напоминают пользователю о необходимости отключить батарею по окончании работы. При использовании литий-ионного аккумулятора CNHL 4S емкостью 3000 мАч время работы Goggles X составило около четырех часов.

Сопряжение между гарнитурой Walksnail Goggles X и дроном GoFilm 20 прошло без особых проблем. На обоих устройствах нужно было нажать кнопку привязки, и они моментально соединились. Если на видеопередатчике и видеоприемнике установлена разная версия прошивки, то в начале появится соответствующее предупреждение.

Несмотря на заявленную дальность действия более 4 километров, нам удалось добиться стабильного сигнала в радиусе всего 800-1000 метров при работе с дрономCaddxFPV GoFilm 20, на борту которого был установлен комплект Walksnail Moonlight с двумя антеннами.

Режим холста (Canvas) и запись экранного меню (OSD)

Цифровая система Avatar HD имеет полную поддержку экранного меню BetaFlight, и вы можете вывести на дисплей все элементы меню. В дополнение к стандартным шрифтам вы можете использовать самостоятельно установленные (кастомные) цветные шрифты, которые сделают поле обзора более привлекательным. Скачать FPV-шрифты Sneaky можно здесь. Однако очки Goggles X не умеют вести запись OSD – они просто отображают его в режиме реального времени.

В режиме записи Goggles X сохраняют три файла: один с видео и два с данными OSD (*.srt и *.osd). Чтобы наложить экранное меню на отснятый материал, вам нужно совместить все три файла, используя программу Walksnail OSD tool.

Существует ли мобильное приложение для Walksnail Goggles X?

В рекламе Avatar HD Goggles X упоминается мобильное приложение, которое предлагает такие функции, как беспроводное обновление прошивки, режим определения местоположения дрона на карте, просмотр экрана очков в режиме реального времени и даже прямой обмен данными в социальных сетях. К сожалению, это приложение все еще находится на ранней стадии разработки, и производитель не сообщает точную дату, когда программа будет доступна пользователям.

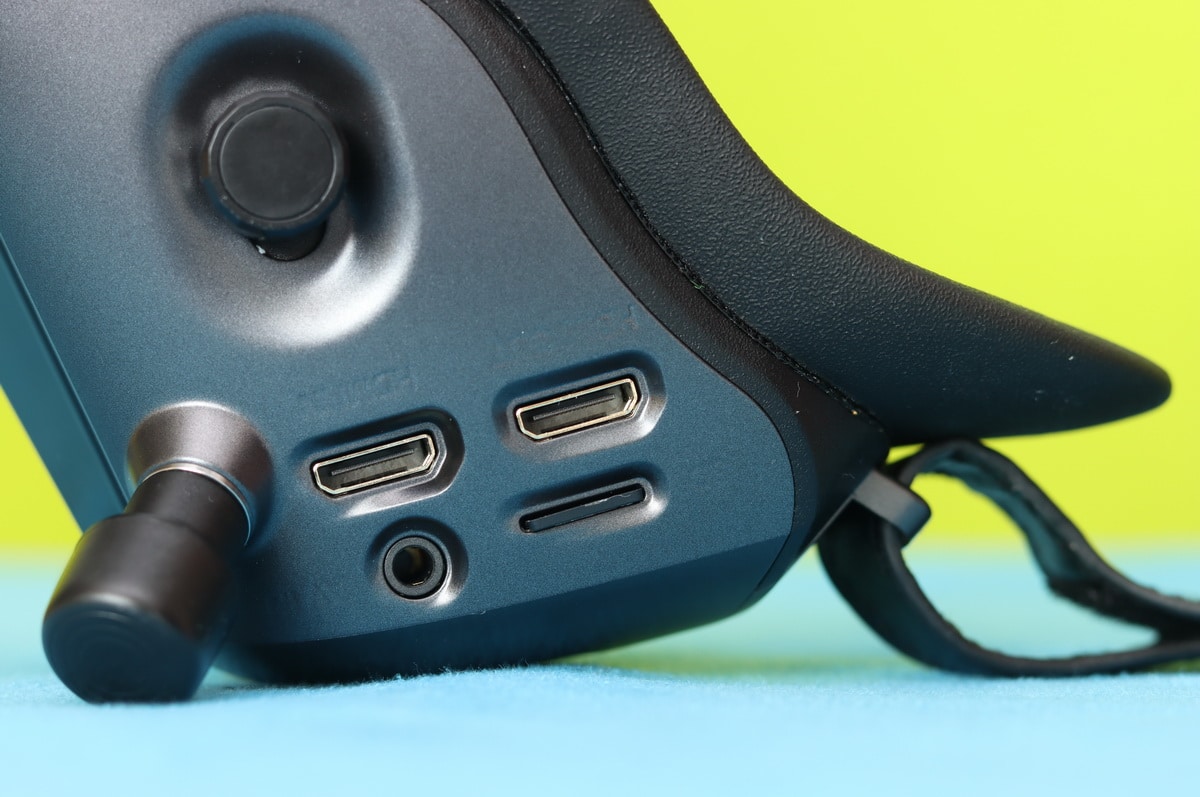

Порты HDMI (вход/выход) и AV (вход)

Долгое нажатие кнопки «Назад» (более 5 секунд) позволяет переключаться между встроенным видеоприемником, цифровым входом HDMI и аналоговым входом CVBS.

Несмотря на то, что цифровая FPV-система обеспечивает гораздо более впечатляющий пользовательский опыт, вы можете использовать Walksnail Goggles X с аналоговыми FPV-дронами. Вход AV позволяет подключать внешние видеоприемники с частотой 5,8 ГГц, например, Hawkeye Little Pilot Master или BDI Digidapter, обеспечивая безупречную совместимость очков со старыми аналоговыми дронами. Правда, в режиме AV соотношение сторон экрана ограничено значением 4:3.

Благодаря наличию HDMI-входа очки можно использовать в качестве внешнего дисплея на вашем ноутбуке, PlayStation или других устройствах с выходом HDMI. Это позволяет использовать гарнитуру с компьютерными симуляторами дронов.

Выход HDMI удобен для подключения FPV-очков Goggles X к большому экрану телевизора и для потоковой передачи в прямом эфире при помощи внешнего устройства, например, YoloBox.

Что нового предлагают Avatar Goggles X по сравнению с предыдущими Goggles v1?

Помимо более стильного дизайна, новые Goggles X предлагают ряд улучшений по сравнению с оригинальной гарнитурой Avatar. В таблице ниже преимущество каждой модели помечены жирным шрифтом.

	Avatar HD Goggles v1	Avatar HD Goggles X
Дата выхода	Ноябрь, 2022	Октябрь, 2023
Разрешение экрана	16:9, 1920 х 1080 пикселей	16:9, 1920 х 1080 пикселей (на скорости 100 кадров в секунду)
Поле зрения	46 градусов	50 градусов
Регулировка фокуса (диоптрий)	есть	есть
Диапазон IPD (межзрачкового расстояния)	57-70 мм	54-74 мм
Сменные линзы	нет	есть
Датчик присутствия	нет	есть
Выход HDMI	нет	есть
Вход HDMI	нет	есть
Выход USB-C	есть	нет
Вход AV (для аналоговой FPV)	нет	есть
Модульный видеопередатчик	нет	есть
Встроенный гироскоп	нет	есть
Bluetooth/Wi-Fi	нет	есть
Мобильное приложение	нет	в стадии разработки
Режим Canvas	есть	есть
Входное напряжение	7-21 В (5S)	7-26 В (6S)
Цена	559 долларов (продажи завершены)	459 долларов

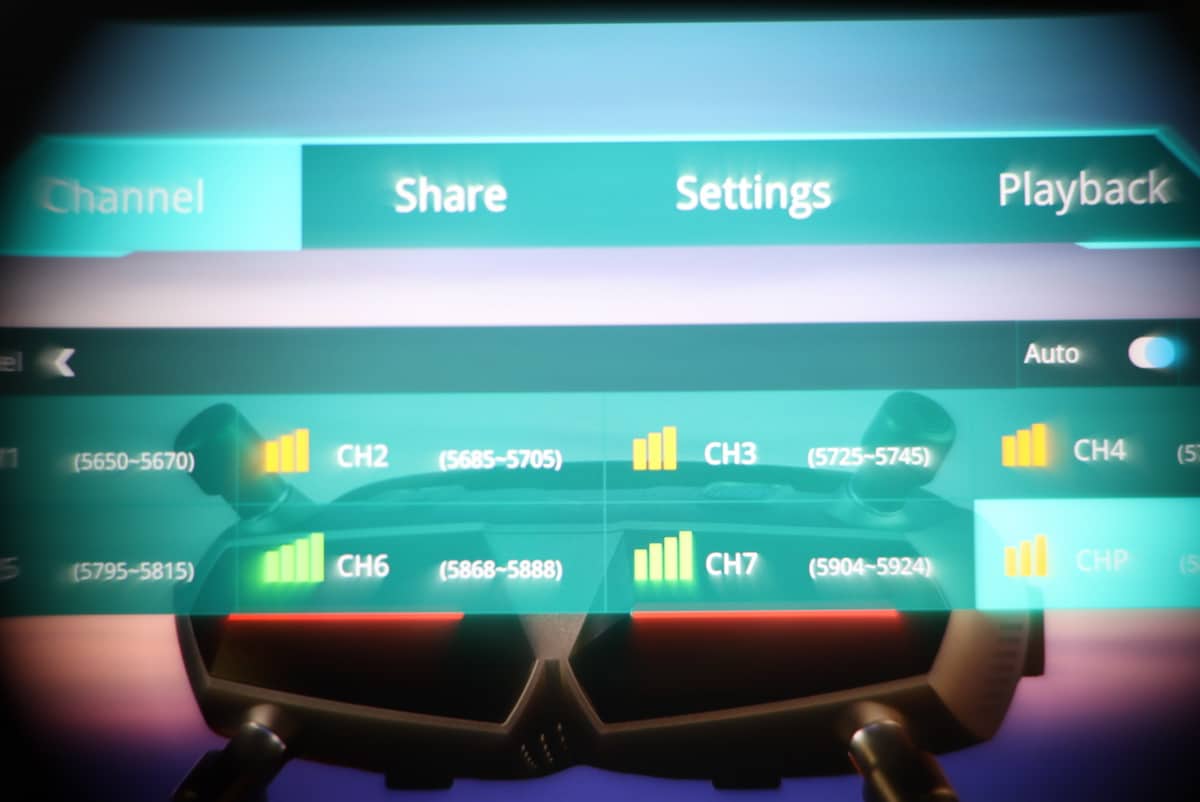

Взлом, направленный на увеличение дальности действия: Разблокировка режима FCC и включение режимов High Power TX (высокая мощность передачи данных)

Дальность действия системы Walknsail Avatar HD может быть увеличена через разблокировку режима FCC, это можно сделать через очки Goggles X.

Гарнитура поставляется «из коробки» в режиме CE с четырьмя доступными каналами и мощностью передачи 25 мВт, чтобы соответствовать требованиям радиочастотного регулирования во всех регионах. Переключение в режим FCC разблокирует все восемь каналов и обеспечивает высокие уровни радиочастотной мощности.

	CH01	CH02	CH03	CH04	CH05	CH06	CH07	CH08
CE (стандарт Евросоюза)	5735	5770	5805	недоступен	н/д	н/д	н/д	5839
FCC (стандарт США)	5660	5695	5735	5770	5805	5878	5914	5839



Процесс активации режима FCC достаточно прост. Его можно включить, следуя официальному руководству. Скачав по ссылке два текстовых файлов конфигурации «avatar_std.txt» (разблокирует все восемь каналов) и «avatar_pwr.txt» (разблокирует мощность передачи данных 1000 и 1200 мВт), вы должны скопировать их на microSD-карту Goggles X. Если все сделано правильно, то после перезагрузки гарнитуры вы увидите 8 каналов и настройки мощности до 1200 милливатт.

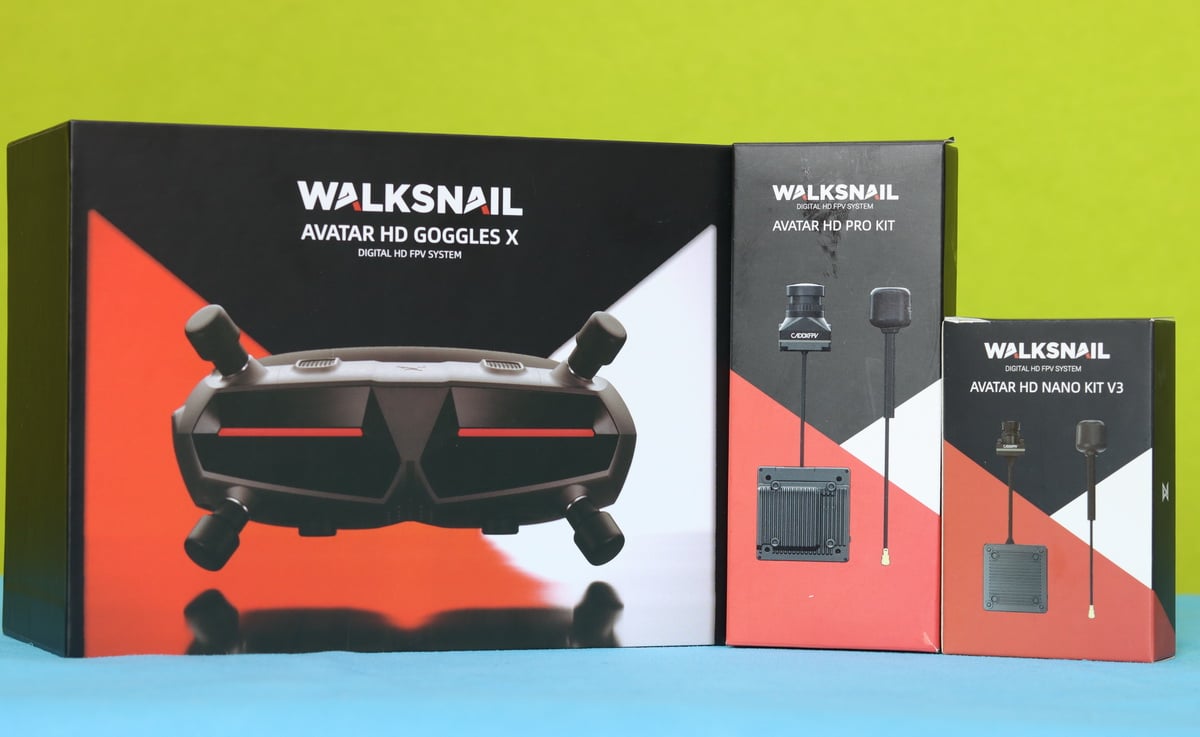

Совместимость

FPV-очки Avatar HD Goggles X совместимы со всеми актуальными видеопередатчиками Walksnail, независимо от их мощности и количества антенн. Полный список совместимых устройств приведен ниже.

• Walksnail Moonlight;
• Walksnail Avatar HD Pro (с одной и двумя антеннами);
• Набор Walksnail Avatar HD V2 (с одной и двумя антеннами);
• Walksnail Avatar HD (микро/нано);
• Нано-комплект Walksnail Avatar HD V3;
• Walksnail Avatar HD Mini 1s;
• Walksnail Avatar HD Mini 1s LITE.

Оценка продукта

Выводы

Итак, каков наш окончательный вердикт? Если вы собираетесь купить свой первый комплект очков Walksnail и планируете использовать их с аналоговыми дронами, эта FPV-гарнитура станет отличным вариантом.

Модель Goggles X намного лучше, чем оригинальная версия Avatar HD Goggles V1, и не только из-за наличия входного AV-порта. Кроме того, если вы используете внешний модуль видеоприемника Walksnail, то переход на Goggles X значительно расширит возможности этой цифровой FPV-системы.

Наша единственная претензия к новым очкам касается системы энергоснабжения. Производитель решил использовать внешний аккумулятор, оснастив очки входным портом питания. Но при этом не предложено никакого решения для крепления батареи к ремешку.
