Серия квадрокоптеров BETAFPV Cetus приобрела популярность с момента её выхода в 2021 году, а также стала главным выбором среди FPV-дронов для новичков. Производитель не останавливается на достигнутом, модернизируя и улучшая свою продукцию. Новый 2S беспилотник с Whoop-конструкцией BETAFPV Cetus X тому подтверждение. А его расширенная комплектация третьего поколения FPV Kit включает передатчик LiteRadio 3 и очки VR03 FPV, благодаря которым вы сможете получить оптимальное сочетание скорости, удобства в управлении, а также отличного качества картинки.
- Особенности
- Дизайн и внешний вид
- Комплектация
- Конструкция
- Камера и подвес
- Моторы и винты
- Программное обеспечение
- Полётный контроллер LiteRadio 3
- FPV очки VR03
- Батарея и зарядка
- Технические характеристики
- Функциональные возможности и режимы работы
- Инструкция по эксплуатации
- Преимущества и недостатки модели
- Видеообзор BETAFPV Cetus X
- Заключение
Особенности
Мы уже рассматривали на нашем сайте квадрокоптер из линейки Cetus – это BetaFPV Cetus Pro FPV. Так вот, дрон линейки X из сегодняшнего обзора – это самый мощный вариант из серии Cetus, да и в целом, наиболее удачный квадрокоптер. Для одного полета нужно установить сразу 2 аккумулятора, которые подключаются последовательно (в целом там 2 разъема, трудно перепутать). Благодаря более мощной силовой установке дрон может улететь дальше аж до 600 метров и более мощный передатчик и пульт позволяет летать летать более стабильно в условиях помех. Да и очки уже имеют возможность записи, пусть и с помехами и в качестве 480p, но зачастую это помогает потом найти ваш дрон который может уже улетать дальше чем базовые версии Cetus.
Из ключевых особенностей, можно выделить:
- Прочный литой корпус и защищенные пропеллеры;
- Маленький вес, всего 55 грамм;
- Полетное время около 6 минут;
- Расширенные полетные режимы;
- Дальность полета до 600 метров;
- Регулировка угла наклона камеры.
BETAFPV Cetus X FPV Kit выпускается в двух версиях: Cetus FC и Betaflight.
Главной отличительной особенностью первой является функция удержания высоты. Благодаря второй версии пользователи смогут получить полезную информацию и опыт о полётах FPV через популярное сообщество полетных контроллеров Betaflight с открытым исходным кодом. Обе версии обладают отличной мощностью и скоростью, а также имеют интересные полётные режимы, способствующие развитию пилота.
Приведём обзор на различия между двумя версиями квадрокоптера:
| Cetus FC | Betaflight FC | |
|---|---|---|
| Полётный контроллер | Cetus BL V3 Flight Controller | F4 1S 12A Flight Controller |
| Протокол приёмника | Frsky D8 | ExpressLRS 2.4G |
| Основные режимы полёта | N/S/M/Turtle Mode | Angle/Horizon/Air/Turtle Mode |
| Выходная мощность сигнала видеопередатчика (VTX) | 25-350 мВт | 25-400 мВт |
| Удержание позиции | Поддерживается | Не поддерживается |
| Программное обеспечение | BETAFPV Configurator | Betaflight Configurator |
Также важно отметить, что новый коптер отличается от своего предшественника с приставкой PRO, комплектацией с более современным передатчиком LiteRadio 3 и FPV-очками VR03 с возможностью записи.
Читайте в рубрике:
- Лучшие Tiny Whoop дроны для полетов в помещении;
- Как собрать FPV-дрон своими руками (DJI & аналог);
- Как научиться летать на FPV-дроне – пошаговое руководство для начинающих;
- Лучшие симуляторы дронов для Android;
- Как выбрать лучший радиопередатчик для FPV-дрона: пошаговое руководство;
Дизайн и внешний вид

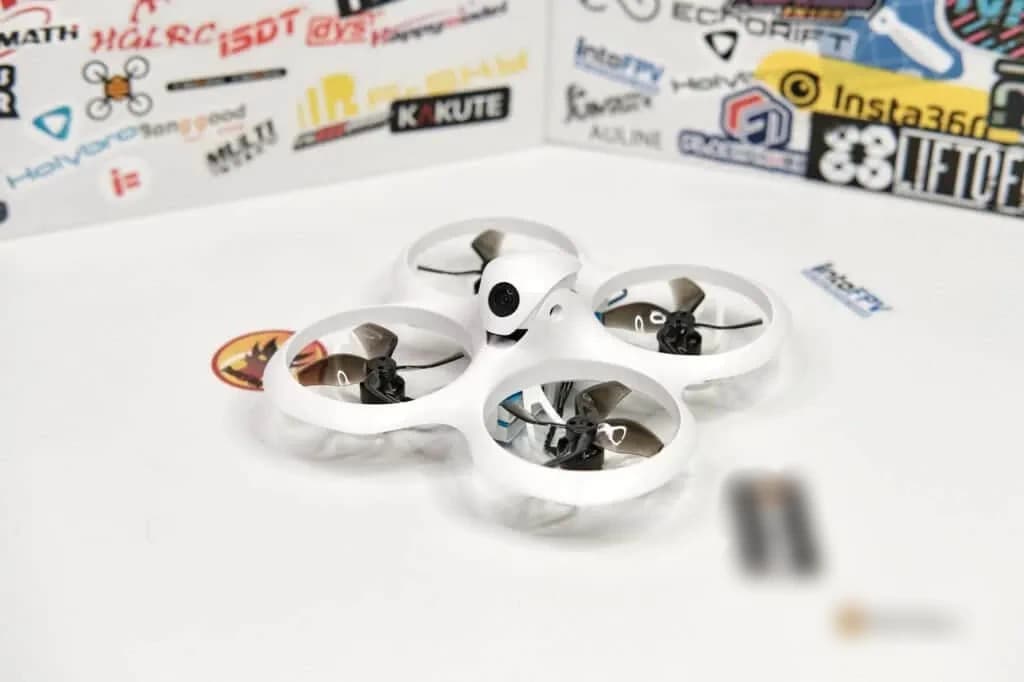

Квадрокоптер BETAFPV Cetus X FPV Kit получил Whoop-конструкцию. Корпус изготовлен из материала PA12 и представлен в классическом белом цвете. Вес дрона составляет всего 55 грамм без батареи и 81 грамм с двумя батареями, поэтому в регистрации он не нуждается.
Рама беспилотного летательного аппарата имеет отличную ударопрочность при ударах и падениях и уменьшает риск повреждения, обеспечивая безопасность и надёжность. Защита рамы на 360 градусов позволяет совершать полёты как в помещении, так и на открытой местности.
На корпусе BETAFPV Cetus X FPV Kit присутствует светодиодная подсветка, позволяющая легко идентифицировать беспилотник в тёмное время суток или в условиях низкой освещённости.
Комплектация

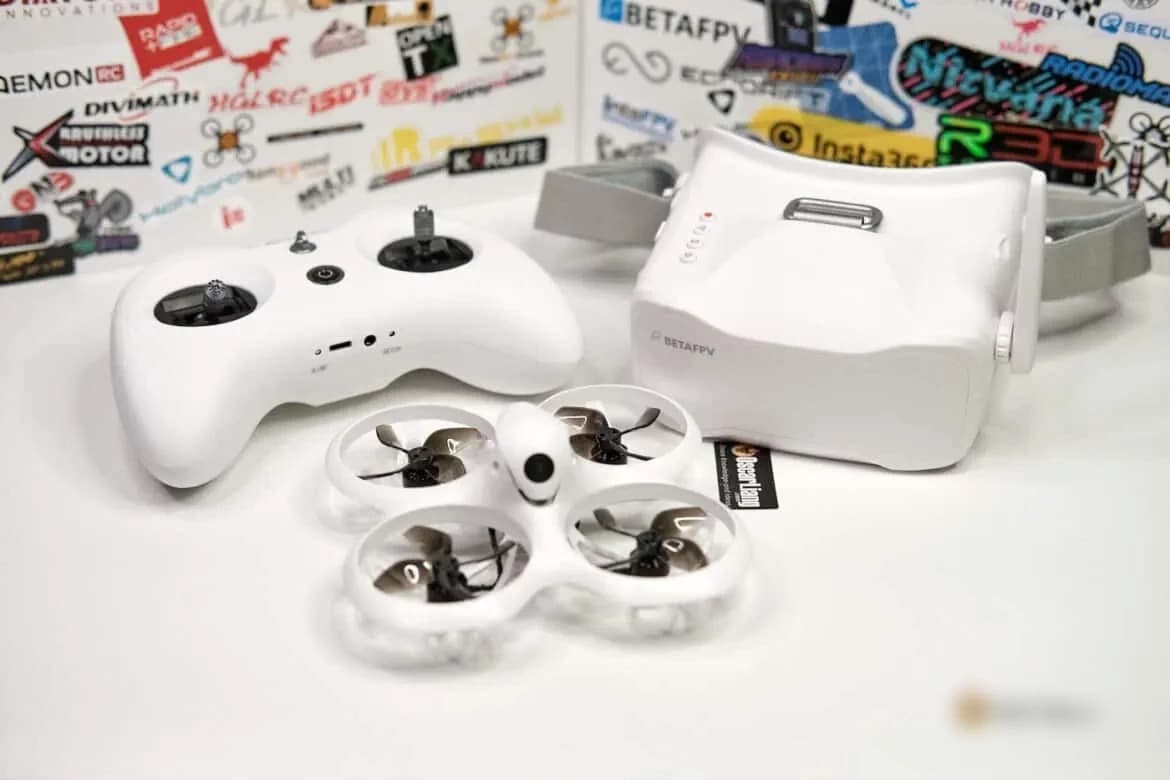

Обзор расширенного комплекта BETAFPV Cetus X FPV Kit:
- Квадрокоптер.
- Передатчик LiteRadio 3.
- Очки VR03 FPV.
- Четыре аккумулятора BT2.0.
- Устройство для зарядки BT2.0.

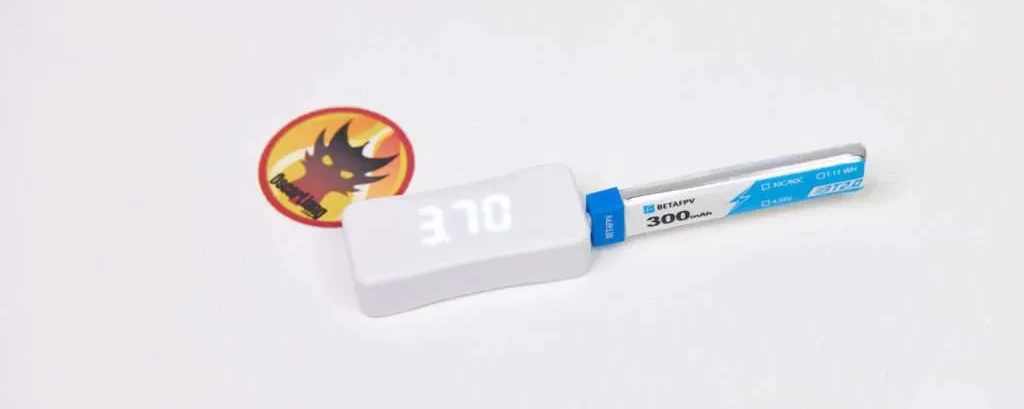

- Тестер напряжения.
- Зарядный USB-кабель Type-C.
- Адаптер Type-C – FC.
- Восемь пропеллеров (четыре основных + четыре запасных).
- Инструмент для демонтажа пропеллеров.
- Инструкция по эксплуатации.
- Транспортировочная сумка.
Конструкция
Рассмотрим конструктивные особенности 2S Whoop-дрона BETAFPV Cetus X FPV Kit.
Камера и подвес

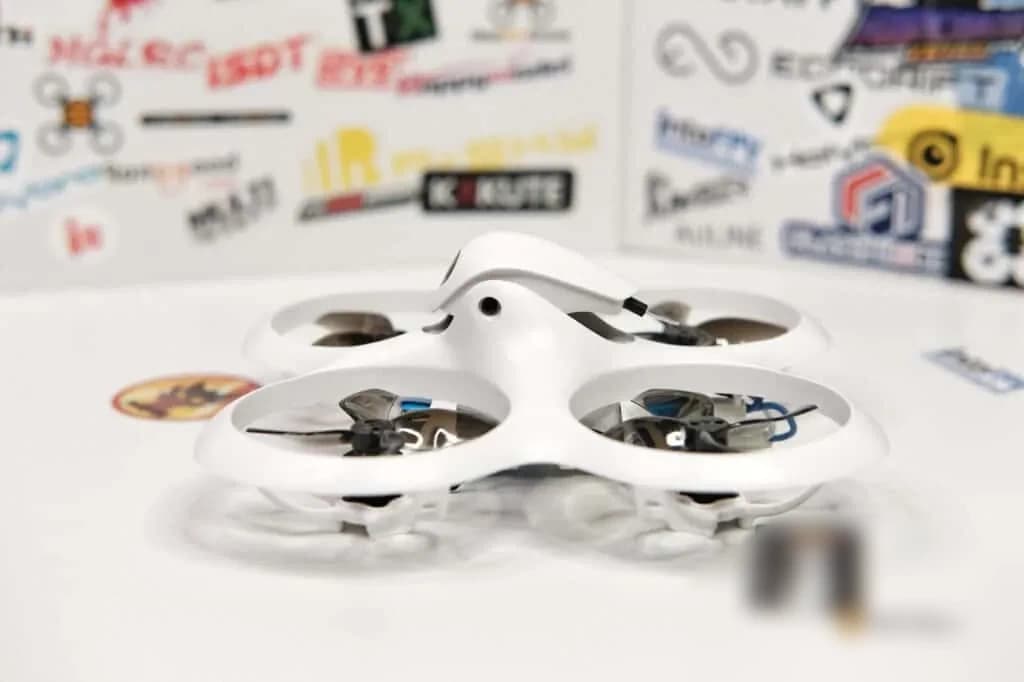

Квадрокоптер оснащён камерой C04 FPV, которая способна фиксировать всё происходящее вокруг. Доступна корректировка угла наклона камеры от 0º до 40º. Вы можете не только снимать происходящее, но также делиться с друзьями и близкими. FPV-камера C04 показывает лучшее качество при полёте, в сравнении с FPV-камерой C02 у предшественника.
В современных видеопередатчиках предусмотрена возможность регулирования выходной мощности сигнала. Это обеспечивает возможность использования БПЛА в помещении при небольшой мощности 25 мВт, а также на улице на дальние дистанции при мощности 200-400 мВт. Важный момент, что чем выше мощность, тем быстрее садится аккумуляторная батарея ввиду роста энергопотребления.
Беспилотник BETAFPV Cetus X FPV Kit поставляется с видеопередатчиком M04 с регулируемой выходной мощностью 25-350 мВт (25-400 мВт у версии Betaflight FC). Благодаря этому коптер можно запускать на дальние расстояния. Видеопередатчик представляет собой устройство, принимающее видеосигнал с FPV-камеры, преобразовывающее его в видеосигнал определённой частоты и далее передающее на приёмник пользователя: к примеру, шлем или очки.
Моторы и винты
Оборудованный бесколлекторными моторами 1103 11000KV, а также четырёхлопастными лёгкими и прочными пропеллерами Gemfan 2020, квадрокоптер BETAFPV Cetus X FPV Kit обеспечивает мощную тягу и отличные аэродинамические характеристики. Проработанная конструкция способствует быстрому старту и высокой скорости полёта.
Программное обеспечение
Как уже было упомянуло в обзоре ранее, для каждой версии дрона BETAFPV Cetus X FPV Kit предусмотрено своё программное обеспечение: BETAFPV или Betaflight Configurator.
Полётный контроллер LiteRadio 3

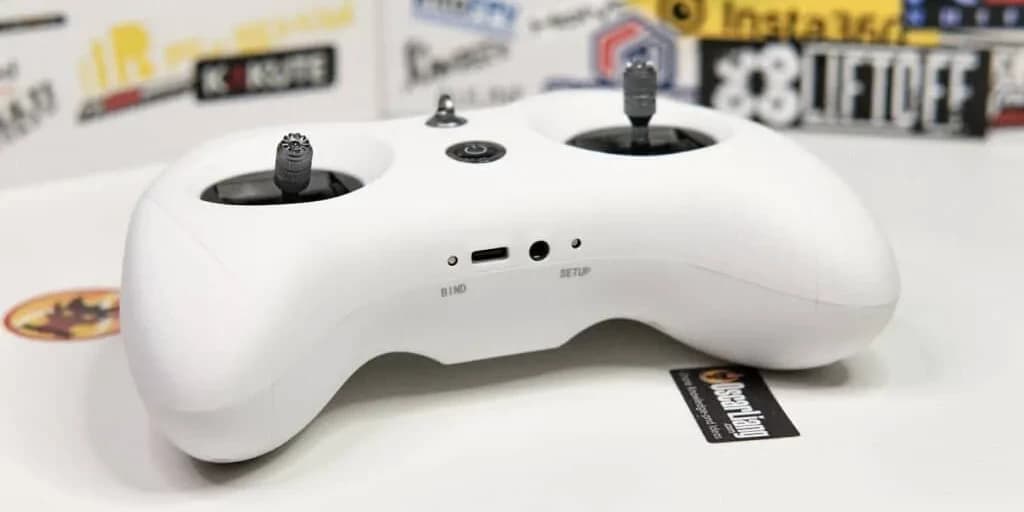

Передатчик LiteRadio 3 квадрокоптера Cetus X FPV Kit имеет эргономичную рукоятку, а также отличную производительность во время работы. LiteRadio 3 осуществляет резервирование нано-отсек, поддерживающий внешний модуль TX для обеспечения совместимости с большинством моделей дронов.
Передатчик достаточно простой, не имеет экрана и меню, а единственным индикатором состояния, является светодиод кнопки питания. Стики не самого высокого качества, но прекрасно справляются со своим заданием. Антенна спрятана внутри корпуса, по этой причине, она конечно не сможет обеспечить более лучший сигнал, по сравнению с внешней антенной.
FPV очки VR03

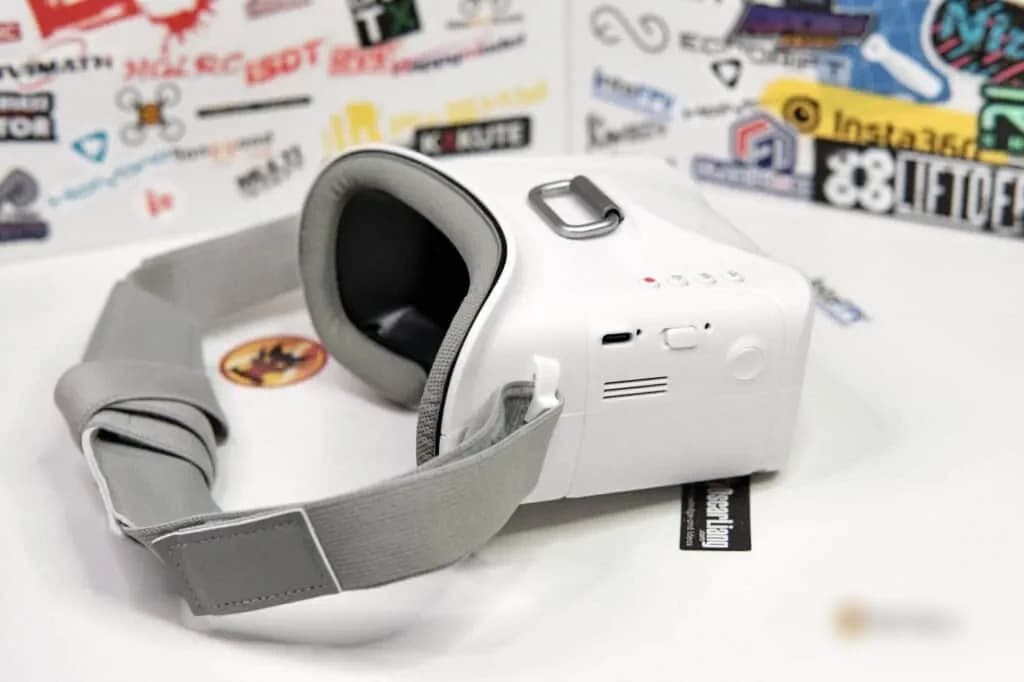

Очки VR03 достаточно простые, но отлично справляются со своей задачей. У нас нет точной цифры, но поле зрения (FOV) составляет примерно 40 градусов. В них нет регулировки фокусного расстояния и возможности использовать диоптрийные линзы, поэтому, если вы имеете плохое зрение и носите очки, то VR03 могут не подойти.

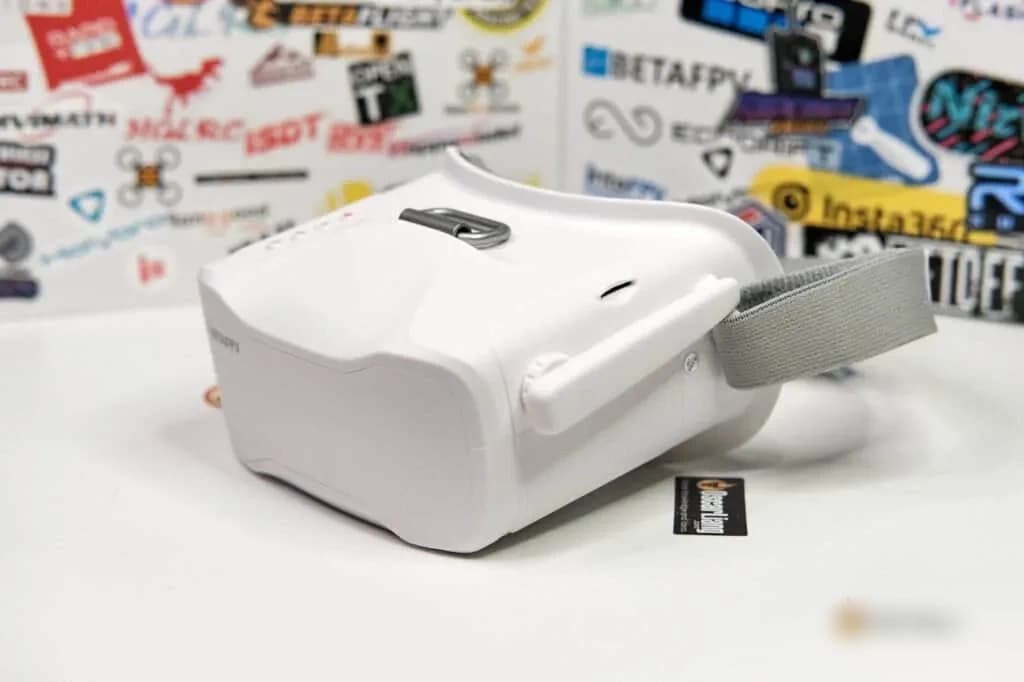

Очки VR03 FPV оборудованы слотом для карты Micro SD для возможности сохранения видео с записью DVR, а так-же встроенным видеорегистратором и внешней антенной для улучшения сигнала.. Очки поддерживают различные модификации аналоговых видеопередатчиков на рынке.
Видеорегистратор имеет тот же интерфейс меню, что и очки Fatshark, аналогичное качество видео, записывает со скоростью 480p со скоростью 7,5 Мбит / с и в формате AVI. Однако SD-карта в комплект не входит. Антенна съемная, при желании ее можно заменить на антенну с более высоким коэффициентом усиления.
Мощность зарядки от USB-C достигает 4,7 Вт, для полной зарядки от сети, потребуется около 1,5 часа.
Батарея и зарядка

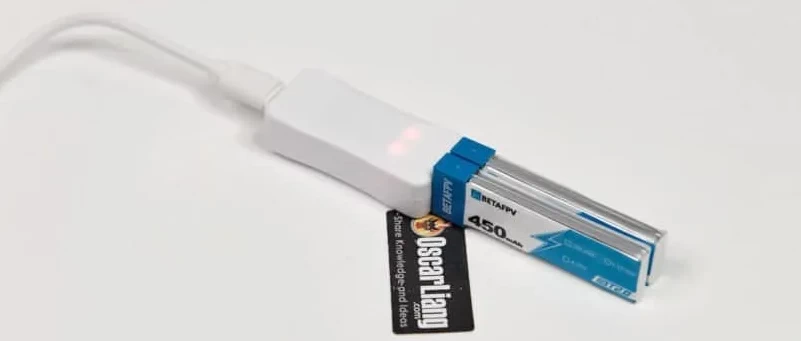

Работает дрон за счёт двух 1S литий-полимерных аккумуляторов BT2.0 ёмкостью 450 мА×ч,которые соединены последовательно, чтобы удвоить напряжение для дрона. Полного заряда АКБ хватает на 5 минут автономного полёта.
Технические характеристики
В таблице ниже краткий обзор технических характеристик Whoop-дрона BETAFPV Cetus X FPV Kit:
| Вес квадрокоптера | 55 гр. (без АКБ), 81 гр. (с двумя АКБ) |
| Колёсная база | 95 мм |
| Аккумулятор | BT2.0 Li-Po 1S 7.4 В, 450 мА×ч |
| Время полёта | 5 мин. |
| Зарядка | Сеть 220 В, USB-подключение |
| Управление | Пульт ДУ, смартфон/планшет |
| Рабочая частота | 2.4 ГГц |
Функциональные возможности и режимы работы

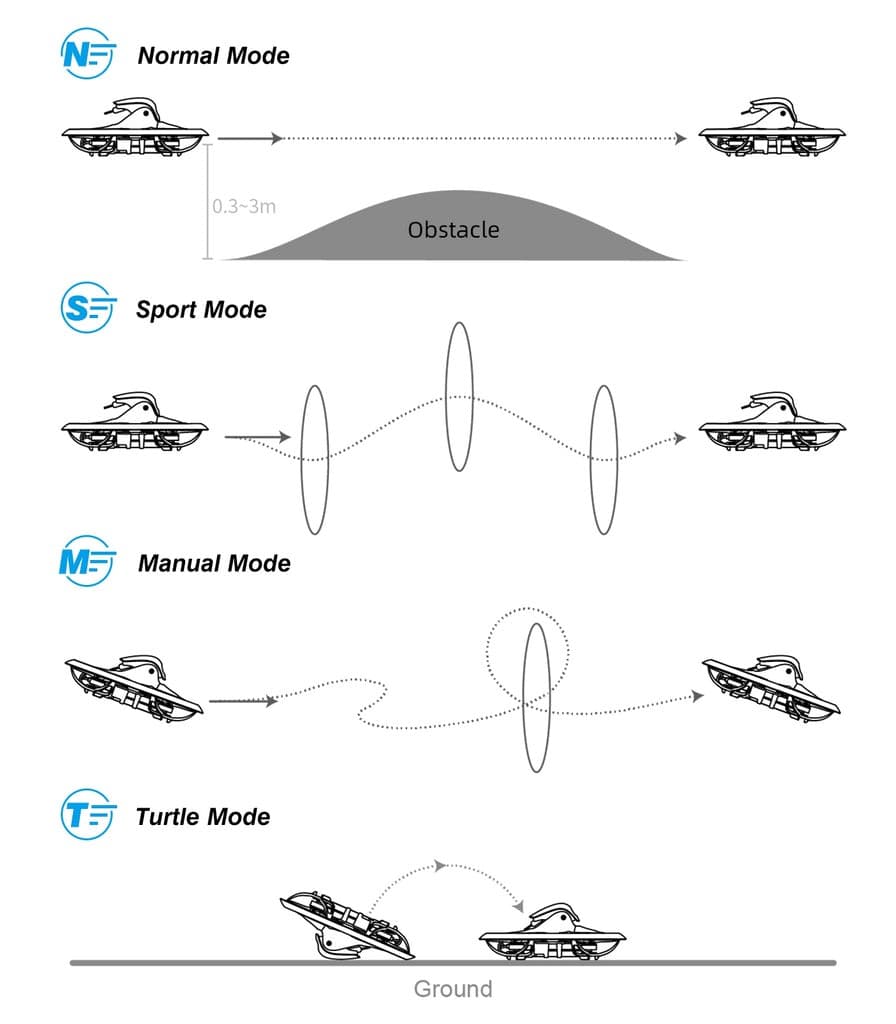

В версии квадрокоптера Cetus FC присутствует встроенный высокоточный барометр, благодаря которому квадрокоптер может работать в режиме удержания положения и автозависания. Также предусмотрена аварийная посадка беспилотника при потере управления, либо при разрядке аккумуляторной батареи. В этой же версии коптера предусмотрены режимы полёта Normal/Manual/Sport (N/M/S) с поддержкой трёх разных скоростных режима: медленный/средний/быстрый. Также есть режим Turtle Mode или “черепаха”, который с помощью команды пульта дистанционного управления позволит вернуть в правильное положение и поднять БПЛА в воздух при его падении с переворотом.

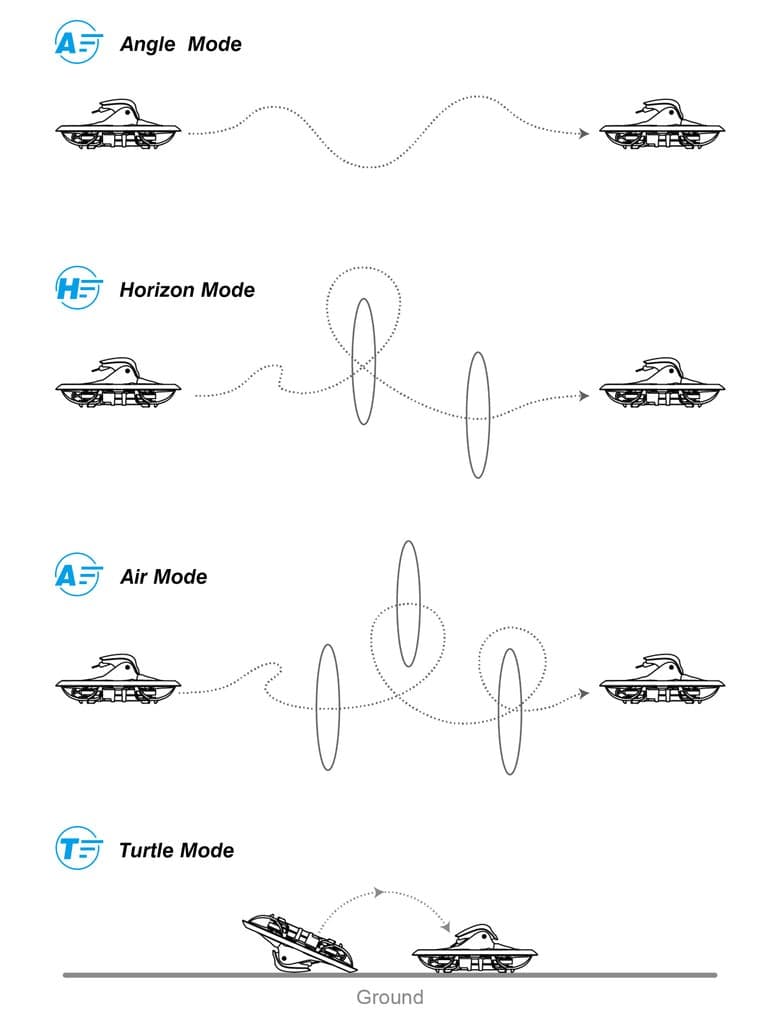

Версия квадрокоптера Betaflight FC, помимо Turtle Mode поддерживает режимы Angle/Horizon/Air.
Инструкция по эксплуатации
Комплект BETAFPV Cetus X FPV Kit поставляется с действительно хорошо написанным руководством, в нём объясняются почти все детали, которые вам необходимо знать для настройки дрона и системы. Руководство пользователя предусмотрено для каждой версии отдельно. Но в целом, положения будут одинаковые: обзор комплектации, подготовка к полёту и руководство для быстрого старта, описание работы передатчика и VR-очков, информация о видеопередатчике, светодиодной подсветке, настройках полётных режимов и другая полезная информация о квадрокоптере BETAFPV Cetus X FPV Kit. Скачать инструкцию на английском языке можно по ссылке ниже:
Вы так-же можете ознакомиться с инструкцией от BetaFPV Cetus PRO, которую можно скачать на русском языке: https://dronnews.ru/obzory/drugie-brendy/betafpv-cetus-pro-fpv.html#instruktsiya-po-ekspluatatsii принципиальных различий в эксплуатации оба дрона – не имеют.
Преимущества и недостатки модели
Плюсы и минусы BetaFPV Cetus X
Купить BetaFPV Cetus Pro FPV kit можно на Алиэкспресс и других торговых площадках.
Видеообзор BETAFPV Cetus X
Заключение
Комплект BETAFPV Cetus X FPV является одним из лучших для начинающих пилотов. Новинка работает лучше, чем предшествующая модель Pro, несмотря на больший вес и размеры. Дрон подходит для полётов как в помещении, так и на улице, и лучще предшественника справляется с ветром. Рама квадрокоптера очень прочная по сравнению с другими мини-аппаратами.
