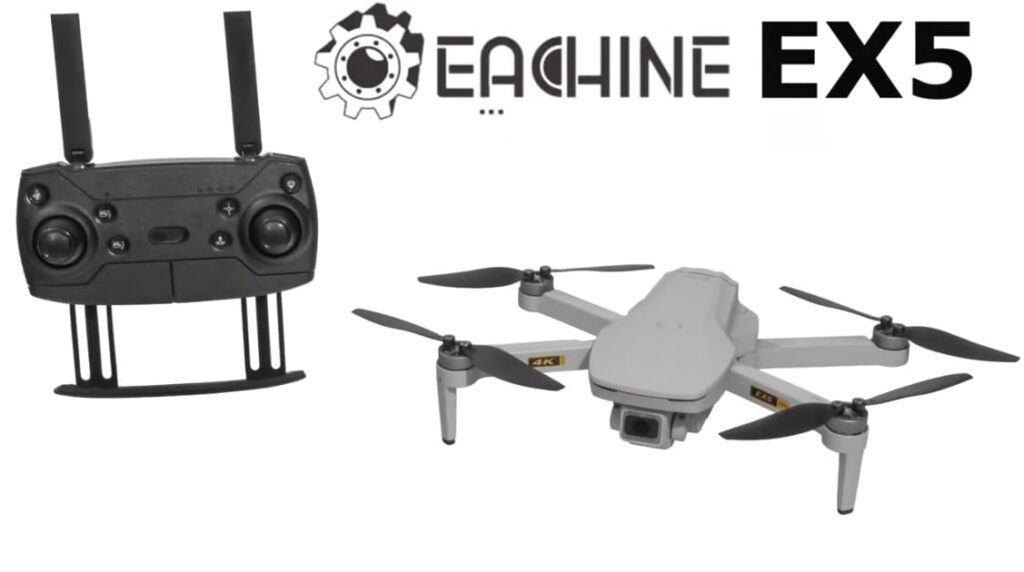

Eachine EX5 – небольшой квадрокоптер для любительской съёмки со складной конструкцией, оснащённый бесколлекторными моторами и при этом доступный по цене. Дрон имеет GPS-модуль, ультразвуковые и оптический датчик для удержания положения в местах со слабым сигналом GPS/для полётов в помещении, а также набор “умных” режимов полёта. Более подробно об этом поговорим в обзоре далее.
Тест дальности полета eashine ex5:
Особенности
- Вес менее 250 грамм;
- Складные лучи корпуса;
- LED индикация;
- Камера 4К с электронным механизмом наклона;
- Передача видео по 5G Wi-Fi;
- FPV режим;
- GPS + ГЛОНАСС + барометр;
- Датчик позиционирования оптического потока;
- Бесколлекторные двигатели;
- Время автономной работы до 30 минут;
- Автоматический “возврат домой” при слабом сигнале и при низком уровне заряда АКБ;
- Интеллектуальные полётные режимы.

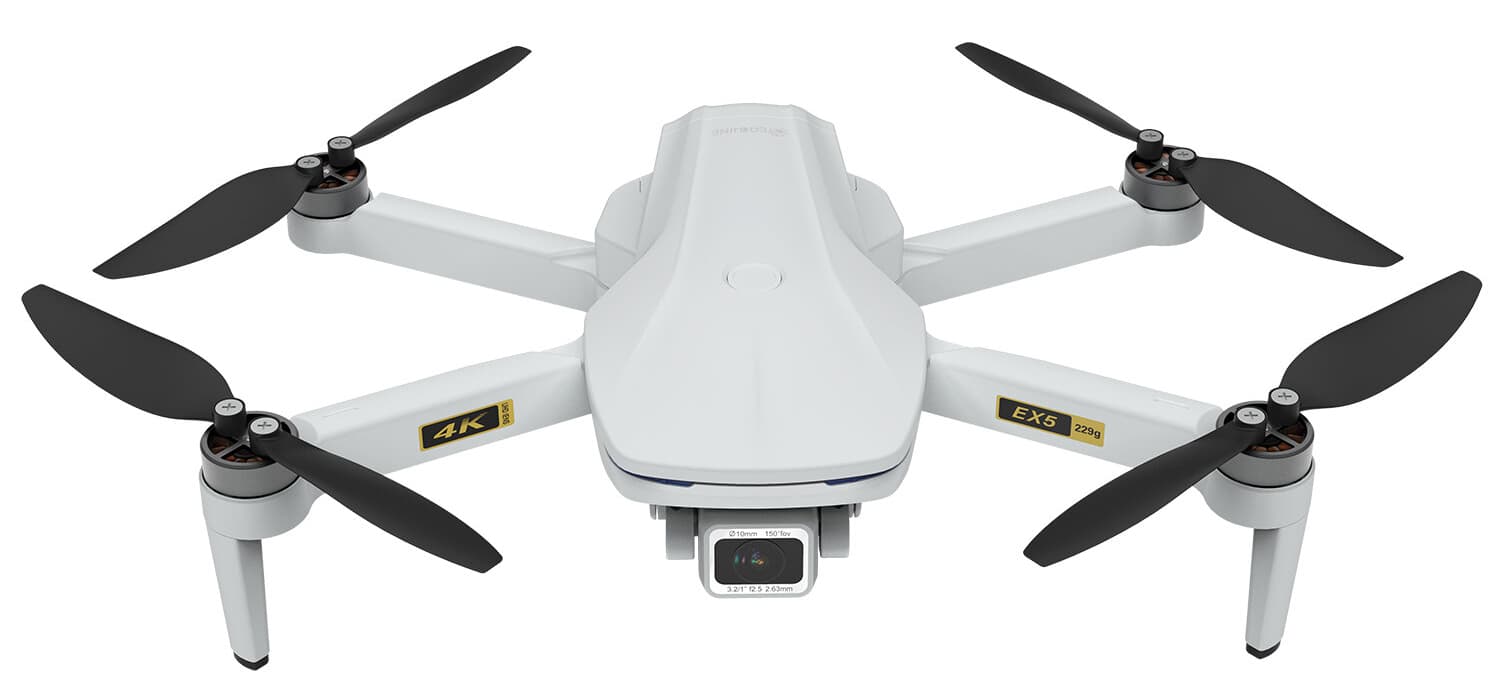

Внешний вид

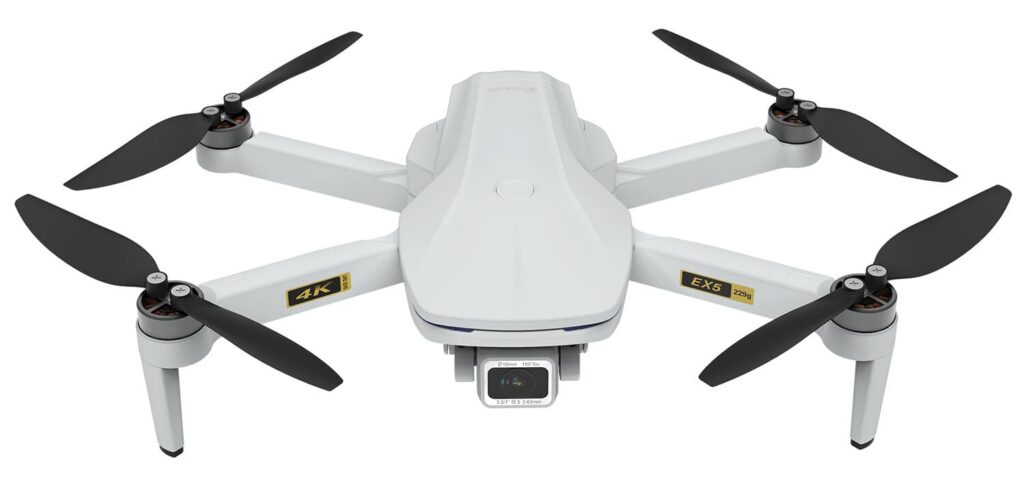

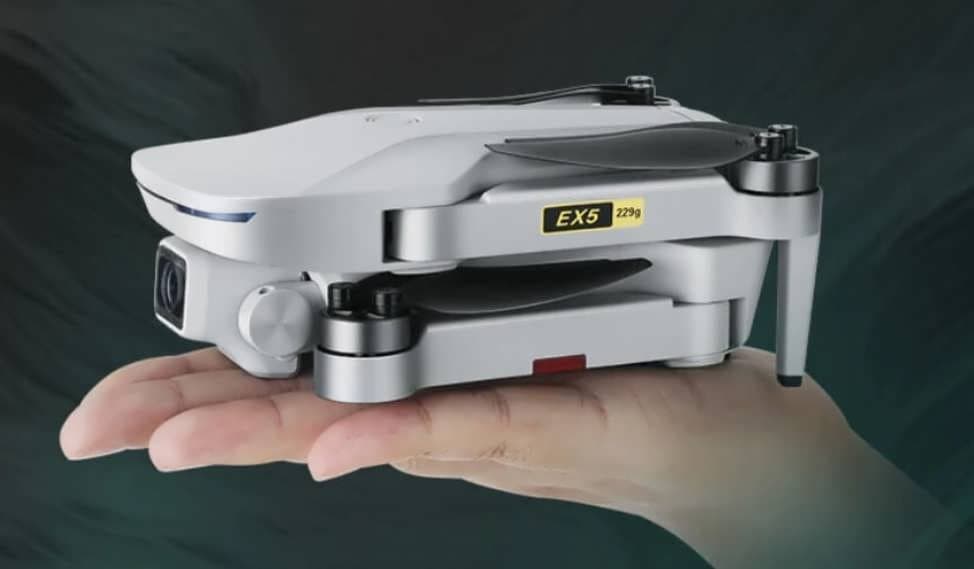

Квадрокоптер Eachine EX5 по дизайну похож на всеми известный DJI Mavic Mini. Корпус выполнен в белом цвете и имеет компактные габаритные размеры: 249*290*55 миллиметров в развёрнутом виде и 140*85*57 миллиметров в сложенном виде.
Вес дрона всего 229 грамм. Это означает, что его регистрация не требуется.
По периметру беспилотного летательного аппарата предусмотрена светодиодная индикация.
Данный квадрокоптер занял девятое место в рейтинге лучших дронов до 250 грамм 2021 года, которые не требуют регистрации в росавиации!
Так-же, в нашей рубрике рейтинги, есть много других популярных моделей квадрокоптеров, в разных сегментах:
Комплектация

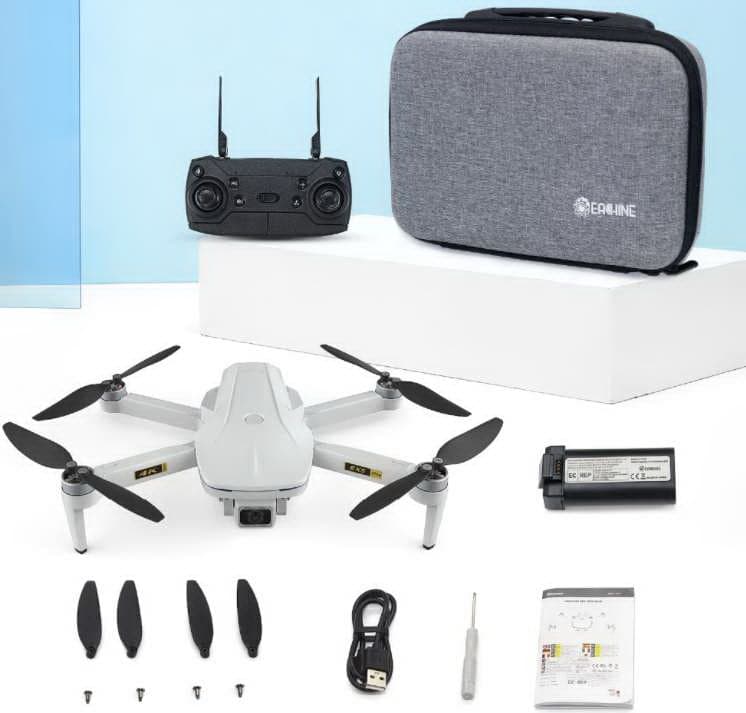

Комплект поставки Eachine EX5 содержит:
- Дрон.

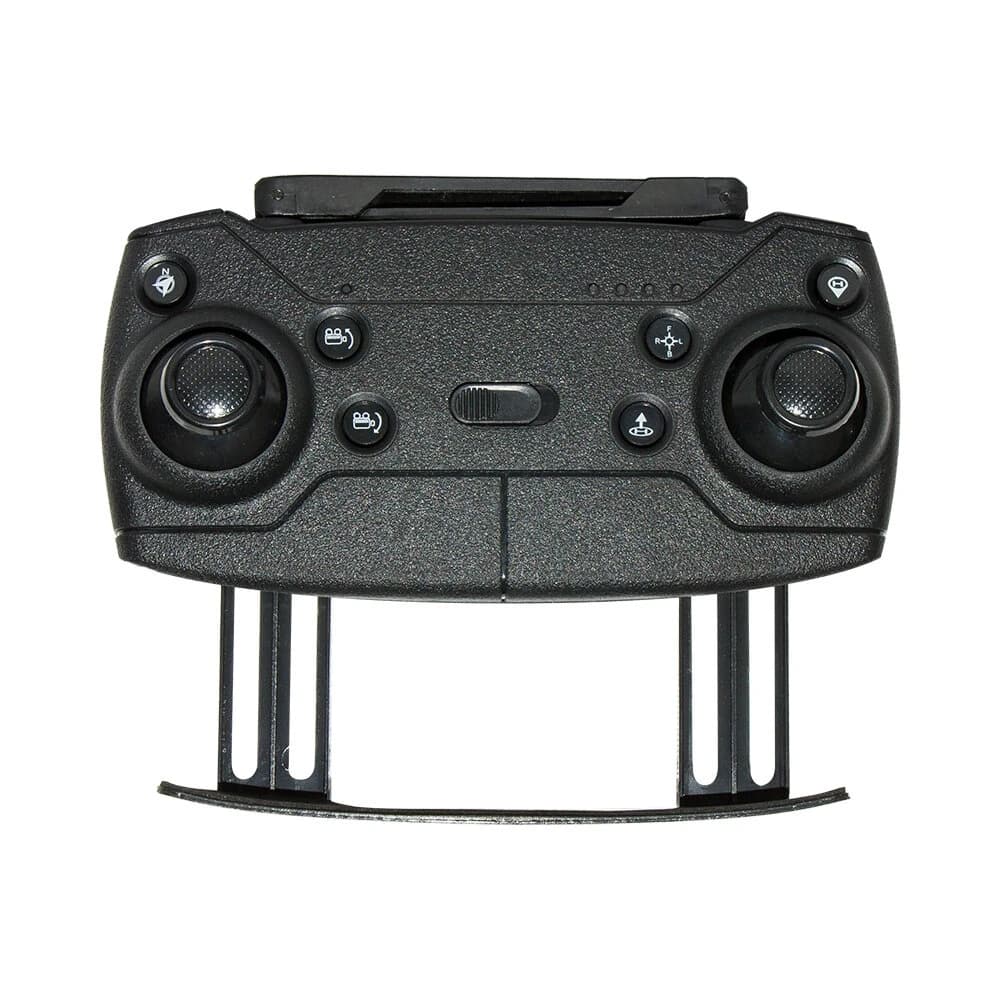

- Пульт ДУ.
- Аккумуляторная батарея.
- Пара пропеллеров.
- Зарядный USB-кабель.
- Отвёртка.
- Инструкция по эксплуатации.
Тип поставки квадрокоптера – RTF. Это означает, что он готов к полёту из коробки.
Внимание! Наша редакция, как и всегда, рекомендует приобретать комплектацию с двумя и более аккумуляторами. Это даст возможность продлить время в воздухе в несколько раз дольше.
На видео можно посмотреть распаковку посылки с квадрокоптером:

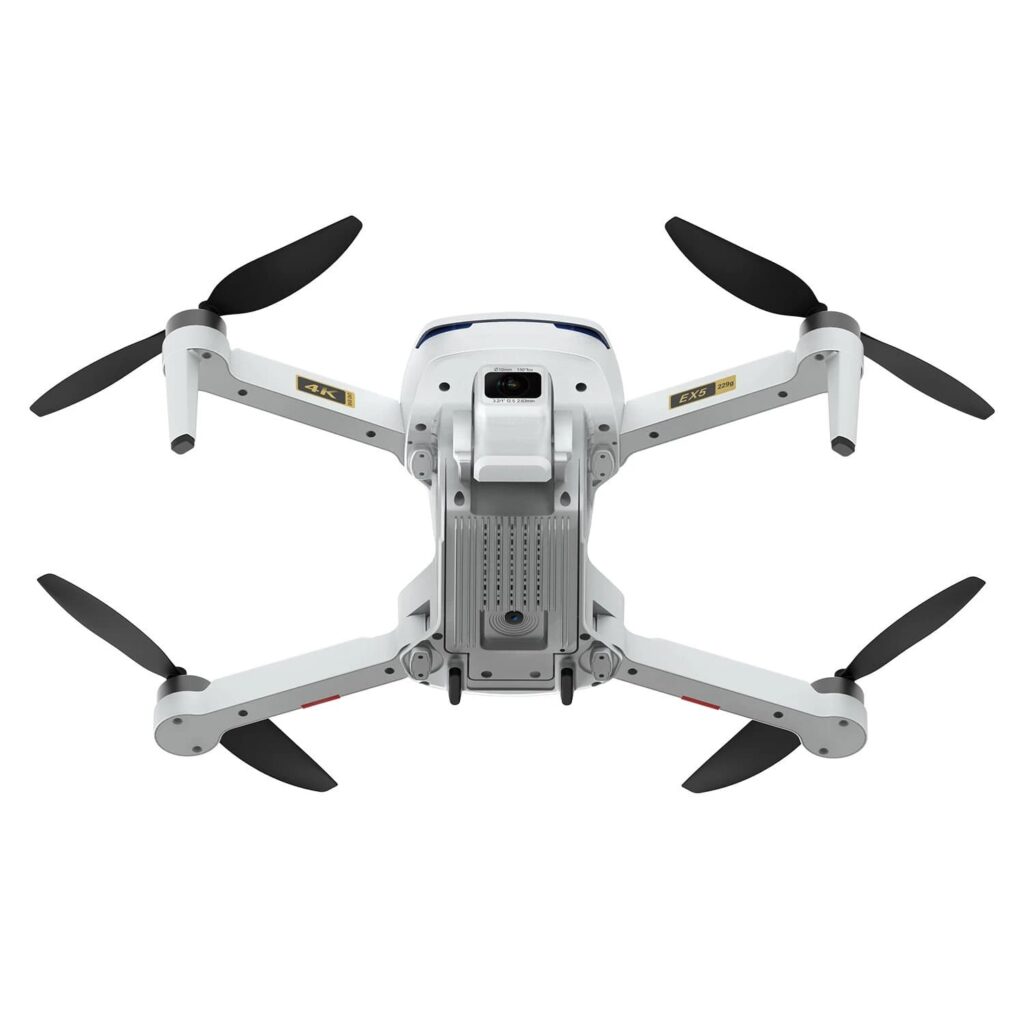

Конструкция
Мы переходим к обзору конструкции дрона Eachine EX5.
Камера и подвес

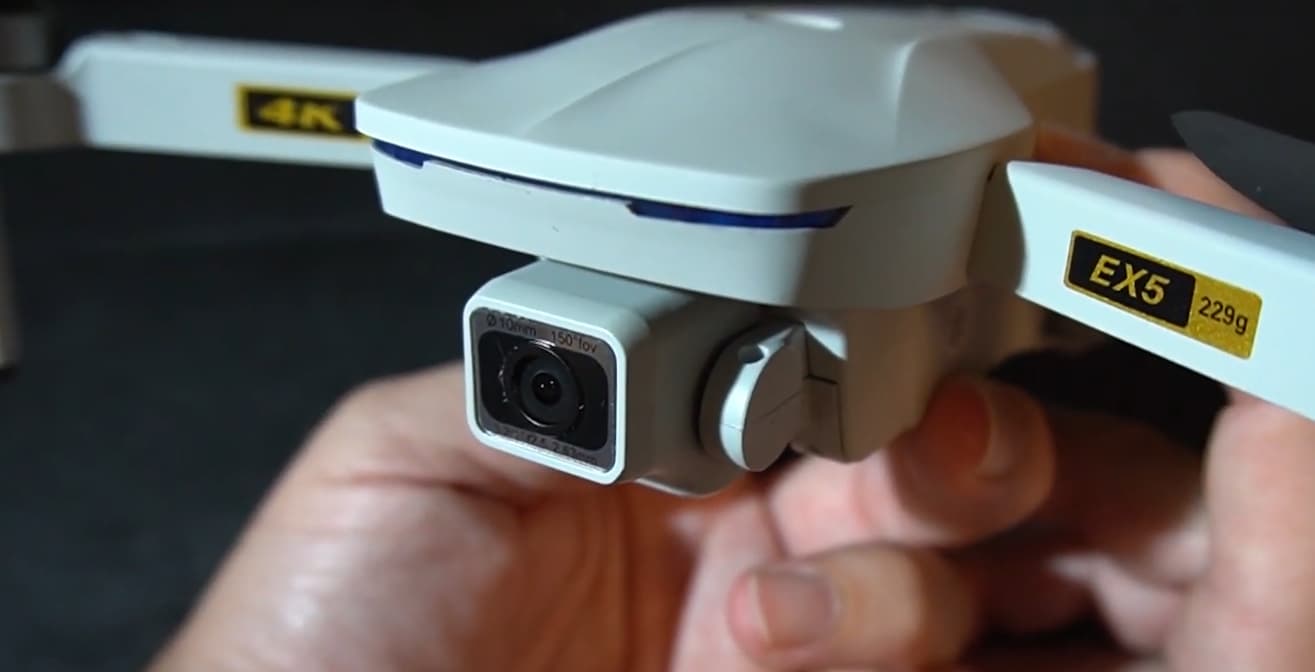

Камера квадрокоптера 4К способна производить запись видео в разрешении 4К и формате MP4, передача же видео осуществляется в 1080Р. Скорость видеозаписи – 25 к/с, угол обзора – 150º. Видео записывается на micro SD карту памяти, которую нужно приобрести заранее самостоятельно. Разрешение фото – 3840*2160, формат – JPEG. Цифровой зум предусмотрен 50-кратный.
Из отрицательных моментов отметим, что у камеры по-прежнему отсутствует подвес. Скорее всего это связано с желанием производителя сэкономить, чтобы дрон оставался доступным для большинства покупателей. Но теперь вместо ручного регулирования предусмотрен электронный механизм наклона камеры. Регулирование, в свою очередь, осуществляется посредством пульта дистанционного управления, либо через фирменное приложение.
Полётный контроллер
Полётный контроллер дрона EX5 обеспечивает стабильный полёт при помощи основных датчиков, навигационных систем GPS и ГЛОНАСС, вертикальной камеры, а также барометра. Для управления и передачи FPV сигнала используется 2.4G или 5G WiFi технология в зависимости от версии БПЛА, максимальная дальность в первом случае 200 метров, во втором – 1 000 метров в идеальных условиях, но на практике она составил около 500 метров. Беспилотник рассчитан на высоту полёта до 120 метров.
Программное обеспечение

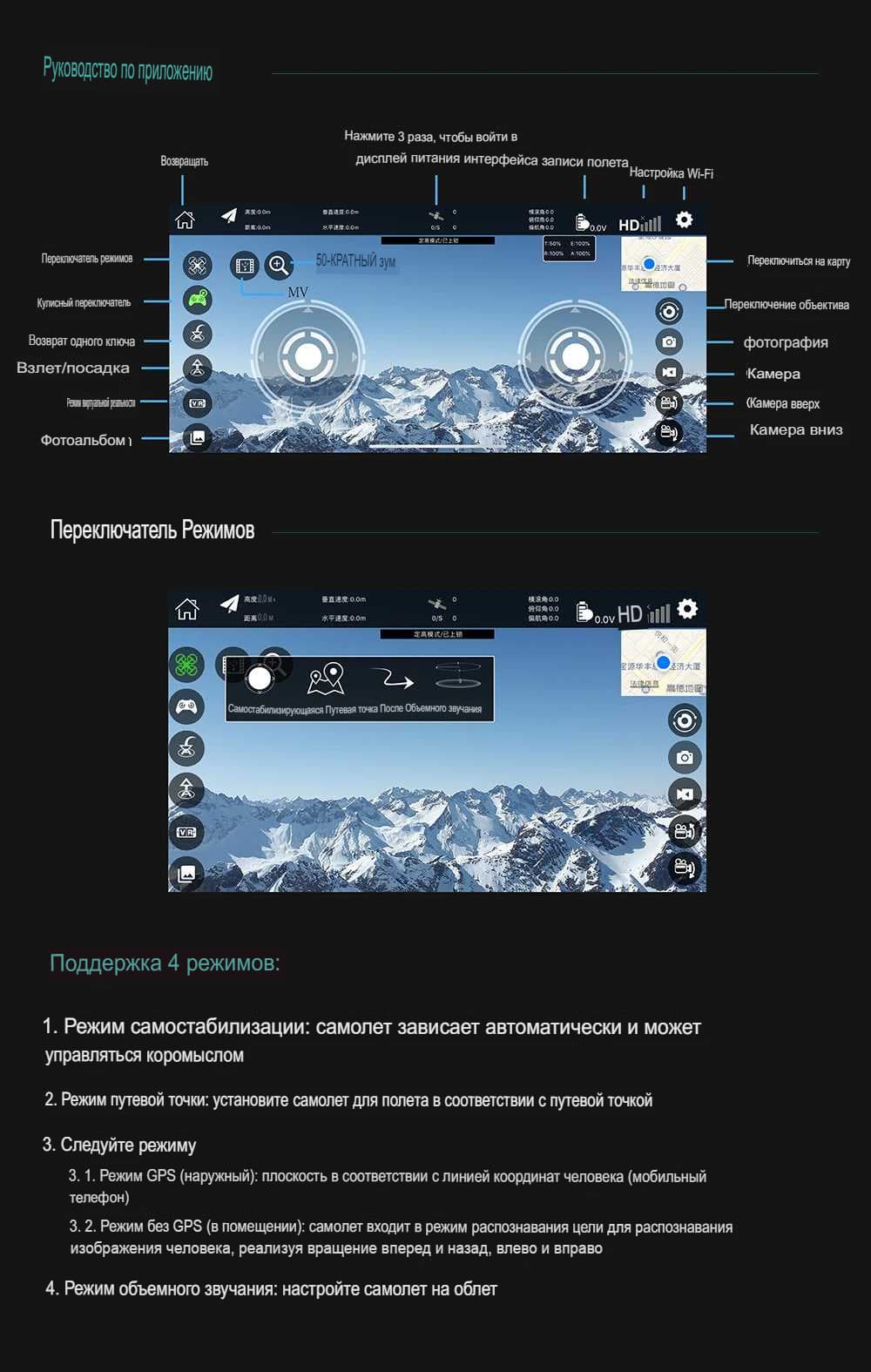

Фирменное приложение для управления квадрокоптером получило название Eachine FPV. Установив его на свой смартфон, вы получите расширенный доступ к ряду функций и режимов, таких как редактирование фото и видео, “облёт по точкам”, “орбита”, “следуй за мной”.
Требования по операционной системе: Android 5.0/iOS 8.0 и выше.
В приложение также внедрён MV интерфейс со следующими функциями: фильтры, видео эффекты, добавление фоновой музыки, обмен изображениями/видео.
Батарея и зарядка

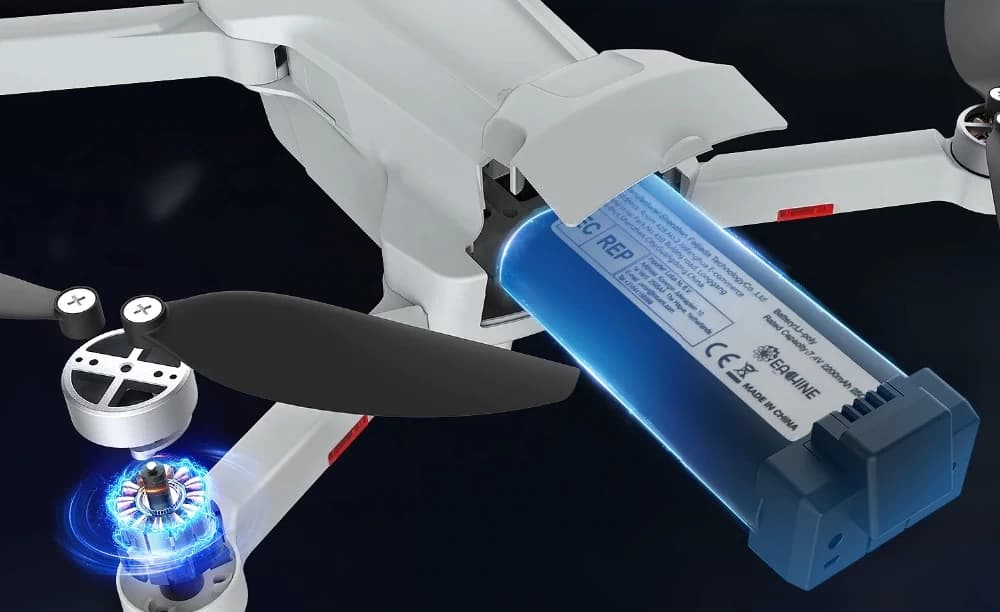

Дрон Eachine EX5 оборудован литий-полимерной аккумуляторной батареей 7,4 В ёмкостью 2200 мА*ч. Это обеспечивает максимальное время автономной работы до 30 минут, реальное же время полёта составляет порядка 20-25 минут. Средняя продолжительность зарядки – 300 минут.
Моторы
Квадрокоптер оснащён 1406 бесколлекторными двигателями, которыми работают по схеме 2S от АКБ.
Технические характеристики
Здесь в нижеприведённой таблице указаны основные технические и лётные параметры дрона Eachine EX5:
| Габариты | – развёрнутом состоянии: 249*290*55 мм; -в сложенном состоянии: 140*85*57 мм |
| Вес | 229 гр. |
| Аккумулятор | 2S LiPo 7.6 В, 2200 мА*ч |
| Время автономного полёта | До 30 минут |
| Время зарядки | 240-300 минут |
| Максимальная скорость полёта | 7 м/с |
| Максимальная скорость подъёма | 5 м/с |
| Дальность управления | 1000 м |
| Полётная высота | До 120 м |
| Навигация | GPS + ГЛОНАСС + барометр |
| Ветроустойчивость | 4 уровень |
Функциональные возможности и режимы работы
В этом разделе мы рассмотрим основной функционал квадрокоптера Eachine EX5 и приведём обзор Smart режимов дрона:
- “облёт по точкам” – данный режим позволяет чертить траекторию полёта в приложении, после чего беспилотник Eachine EX5 5G будет двигаться по установленному маршруту;
- “орбита” – в этом режиме пилот может фиксировать квадрокоптер в нужной точке, и он будет вращаться вокруг заданного объекта;
- взлёт/посадка квадрокоптера Eachine EX5 нажатием одной кнопки, автовозврат “домой” при низком уровне заряда аккумулятора и слабом сигнале;
- “следуй за мной” – осуществляется привязка БПЛА к смартфону, и аппарат сможет лететь за пользователем сзади;
- управление, съёмка фото и видео с помощью жестов рук.
Также в квадрокоптере Eachine EX5 предусмотрен режим “Headless”, особенно любимый новичками. Он значительно облегчает управление пилотам, которые ранее не пробовали “рулить” дроном, поскольку он всегда будет ориентирован на пользователя.
Инструкция по эксплуатации
Инструкцию пользователя на русском языке, к квадрокоптеру Eachine EX5 вы можете скачать здесь: Eachine_EX5_user_manual.en.ru
Какая основная информация содержится в инструкции:
- меры безопасности;
- содержимое коробки;
- руководство по сборке дрона;
- рекомендации по заряду и установке аккумуляторной батареи;
- функционал пульта дистанционного управления и стадии привязки;
- калибровка компаса и гироскопа;
- обзор полётных режимов Eachine EX5;
- советы по поиску и устранению неисправностей, перечень кодов ошибок.
Важно отдельно отметить, что после завершения процедуры синхронизации последует инициализация. В то же время беспилотнику потребуется около 8 секунд, чтобы завершить процесс инициализации на горизонтальной поверхности. Далее БПЛА должен начать калибровку гироскопа.
Рассмотрим краткий перечень наиболее распространённых проблем, которые могут возникать при работе с квадрокоптером Eachine EX5, а также основные способы их решения.
| № | Проблема | Решение |
| 1 | При включении БПЛА индикатор быстро мигает | Дрон находится в состоянии калибровки гироскопа. Его необходимо поместить на ровную поверхность |
| 2 | После того, как квадрокоптер взлетает, дальше он не летит и не выполняет никакие функции | Требуется поместить беспилотнк на ровное основание и заново провести калибровку гироскопа |
| 3 | Аппарат не получается разблокировать, задняя индикаторная лампа быстро мигает | АКБ имеет низкий уровень заряда и требуется подзарядки |
| 4 | Квадрокоптер нестабилен в ветреную погоду | Максимальная ветроустойчивость устройства на уровне 4-5, это необходимо учитывать |
| 5 | Дрон Eachine EX5 не парит и не удерживается в воздухе, а летает кругами | Калибровка компаса не прошла успешно, компас необходимо откалибровать заново |
Итак, на видео ниже представлен полный обзор дрона eashine ex5:
Преимущества и недостатки модели
Плюсы
Минусы
Кроме того, если вы решите приобрести 5G версию Eachine EX5, следует проверить, поддерживает ли смартфон данный формат Wi-Fi. Убедиться в этом можно по специальной маркировке.
Заключение, где купить
Купить аппарат Eachine EX5 можно в большинстве интернет-магазинов, также можете заказать его на Aliexpress.
Завершая обзор Eachine EX5, хочется отметить, что это бюджетный квадрокоптер, стоимость которого находится в пределах 10 тысяч рублей. При этом для такой цены он имеет весьма неплохие характеристики и функционал. К тому же производитель предусмотрел в нём настоящие бесколлекторные двигатели, а не их имитацию, как это было в предыдущих моделях E520 и E520S. Это позволило повысить общую эффективность работы и срок эксплуатации дрона. Беспилотник отлично подойдёт для пилотов-новичков, чтобы оттачивать азы пилотирования, а также для любительской съёмки.
