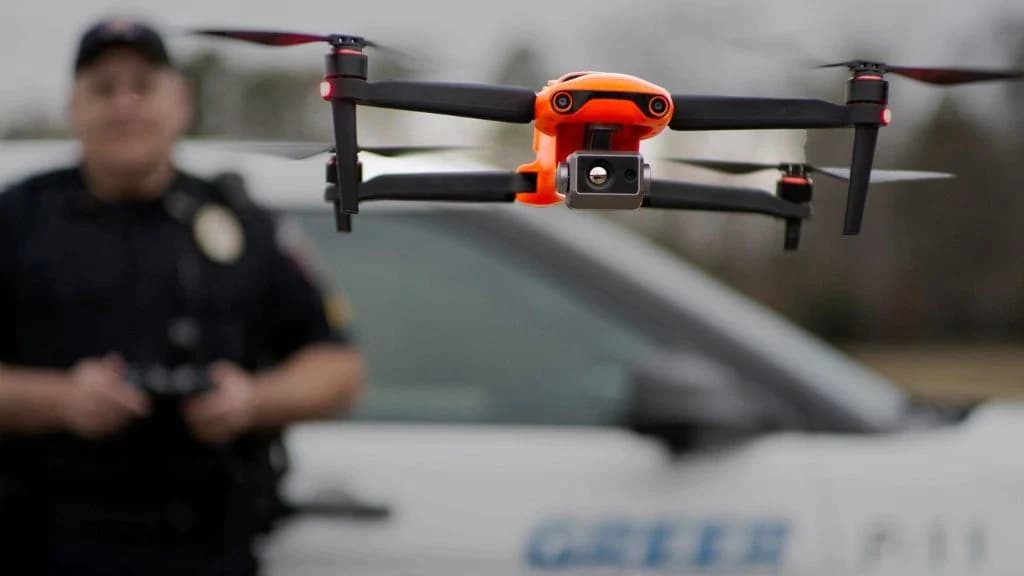

Autel EVO II Dual 640T V2 Series – серия квадрокоптеров с тепловизором высокого разрешения, выпускаемая в трёх вариантах комплектации: Standard, RTK и Autel EVO II Dual 640T Enterprise. Дроны широко используются при инспекции ЛЭП и солнечных батарей, при тушении пожаров, в поисково-спасательных операциях, при охране правопорядка для обнаружения пострадавших и подозреваемых, в химической промышленности. Далее в обзоре мы постараемся разобраться, в чём отличие разных версий модели и определим главные преимущества и недостатки БПЛА.
Особенности
Как мы уже отметили выше, серия включает в себя три версии дрона, две из которых различаются только по наличию RTK-модуля. Третья версия Enterprise немного отличается по конструкции и имеет усиленные рычаги из углеволокна, более мощные моторы с крупными пропеллерами и увеличенное полётное время до 42 минут. В комплектацию входят дополнительные аксессуары в виде динамика, прожектора и стробоскопа, которые можно установить на корпус квадрокоптера. Это позволяет превратить коптер в многофункциональную лётную платформу с расширенными возможностями и областью применения. Также квадрокоптер EVO II Dual 640T Enterprise присутствует встроенный ADS-B-приёмник, информирующий пилота о находящихся неподалёку в воздушном пространстве самолётах и прочих суднах.
Помимо этого, в сети можно найти информацию о новой и улучшенной серии третьего поколения Autel EVO II Dual 640T V3 с функцией потоковой видеопередачи Live Deck. Также производителем анонсировано улучшенное оптическое изображение и лучшее качество картинки в условиях недостаточной освещённости. Камера идёт 50 Мп, имеется датчик RYYB, система автоматической фокусировки PDAF+CDAF. И ещё одна особенность Autel Robotics EVO II Dual 640T V3 – поддержка синхронного позиционирования в четырёх навигационных системах GPS, GLONASS, Galileo, BeiDou, поэтому БПЛА будет чётко определять своё местонахождение даже в сложных метеорологических условиях или при наличии множества помех. Производится и реализуется ли эта серия квадрокоптеров пока не очень понятно. В обзоре мы возьмём за основу традиционную версию Autel EVO II Dual 640T V2.
Особенности беспилотника:
- складная конструкция;
- автономность до 38 минут;
- расстояние полёта до 25 километров;
- расстояние удаления до 9 километров;
- 48 Мп 8К камера;
- тепловизор с сенсором FLIR BOSON LWR разрешением 640×512;
- двенадцать оптических сенсоров на корпусе для всестороннего распознавания и своевременного обхода препятствий;
- предельная скорость до 72 км/ч;
- Dynamic Track 2.0;
- одновременное распознавание до 64 объектов;
- несколько режимов съёмки;
- управление жестами;
- 10-битное кодирование A-LOG Color;
- 4K HDR.
Дизайн и внешний вид

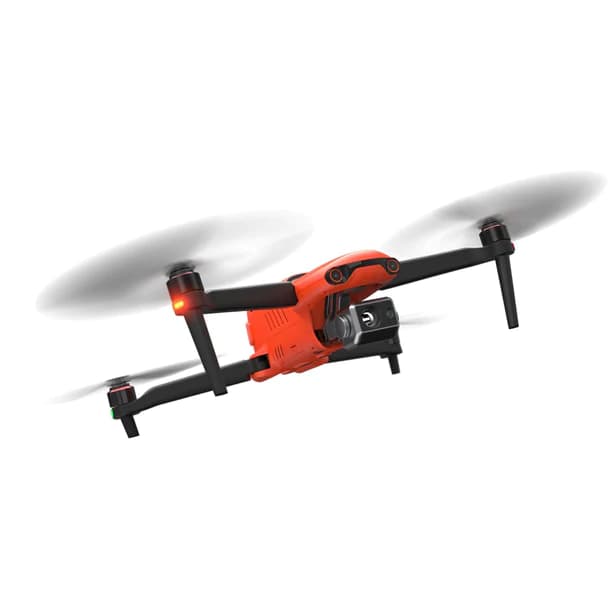

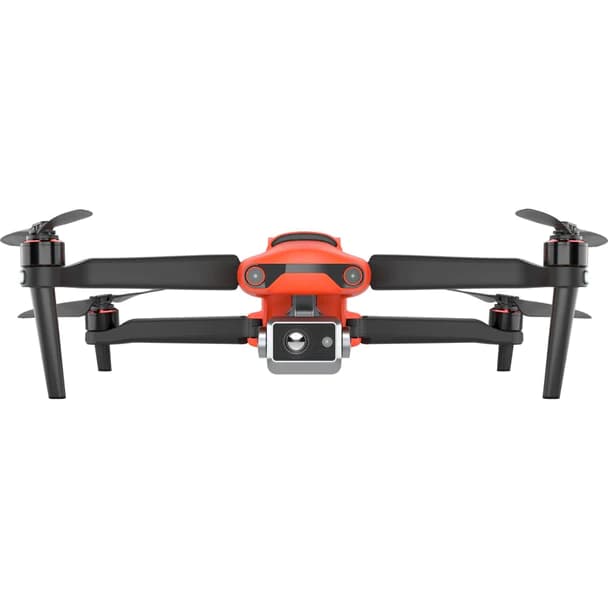

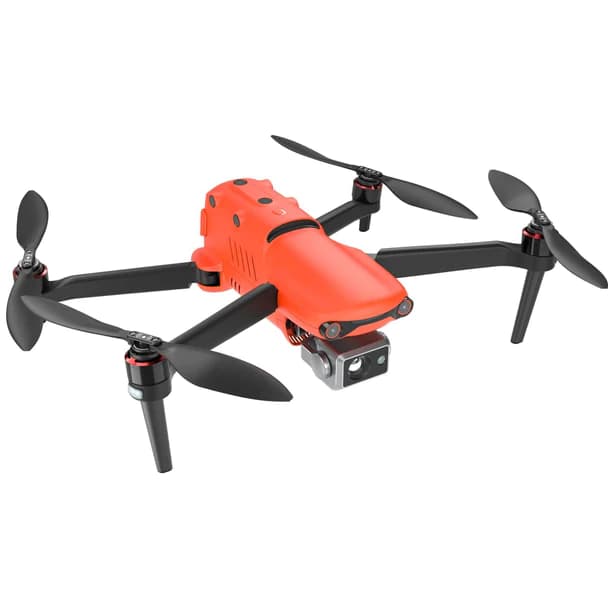

Квадрокоптер Autel EVO II Dual 640T с тепловизором имеет портативный корпус со складной конструкцией лучей. Он выполнен из матового пластика в ярком оранжевом цвете, что выгодно отличает его от большинства других дронов. Габариты беспилотника в сложенном виде составляют 228×133×110 миллиметров, в развёрнутом виде – 424×354×110 миллиметров. Вес Autel EVO II Dual 640T – 1150 грамм, что подразумевает обязательную его регистрацию.
По периметру квадрокоптера расположен ряд датчиков, отвечающих за распознавание препятствий на 360 градусов при полёте. В нижней части дрона находятся светодиодные индикаторы, по которым может производиться ориентирование при посадке БПЛА при слабой освещённости. С боковых сторон корпуса имеется разъём USB, а также слот для карты microSD. Внутренняя память Autel EVO II Dual 640T с тепловизором всего 8 ГБ, поэтому карта памяти в любом случае пригодится. Можно устанавливать карты до 256 Гб.
Комплектация

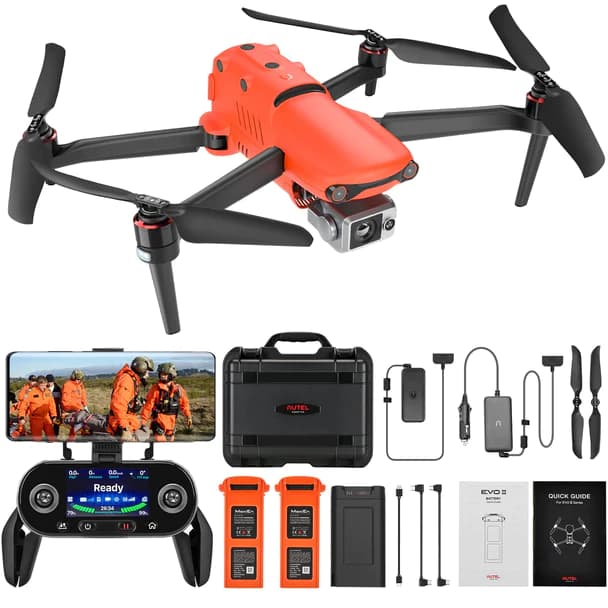

Комплект поставки Autel EVO II Dual Rugged Bundle V2 (Standard) включает комплектующие:
- Квадрокоптер с АКБ, крышкой и пропеллерами.
- Две аккумуляторные батареи.
- Стандартная аппаратура управления.
- Зарядное устройство 110 В.
- Карта памяти U3 32 Гб.
- Кабель 12″ USB MicroA – USB Type-C.
- Две пары запасных пропеллеров.
- Кабель 12″ USB MicroA – USB MicroB.
- Автомобильное устройство для зарядки 12 В.
- Четырёхпозиционный концентратор для зарядки АКБ.
- Инструкция по эксплуатации.
- Жёсткий транспортировочный кейс.
Комплект поставки Autel EVO II Dual RTK Standard Rugged Bundle V2 по содержанию аналогичен, но включает дополнительно RTK-модуль.
Профессиональная комплектация Autel EVO II Dual 640T Enterprise Rugged Bundle V2:
- Квадрокоптер.
- Три аккумуляторные батареи.
- Смарт-контроллер 7,9″.
- Четыре пары пропеллеров.
- Динамик.
- Прожектор.
- Стробоскоп.
- Нагрудный ремень.
- Настенное ЗУ 110 кВ.
- Автомобильное устройство для зарядки 12 В.
- Концентратор для зарядки АКБ.
- Интеллектуальное зарядное устройство и кабель для контроллера.
- Крышка порта крепления.
- Инструкция по эксплуатации.
- Жёсткий прочный кейс.
Конструкция
Далее в обзоре мы поговорим об особенностях конструкции квадрокоптера Autel EVO II Dual 640T с тепловизором.
Камера и подвес

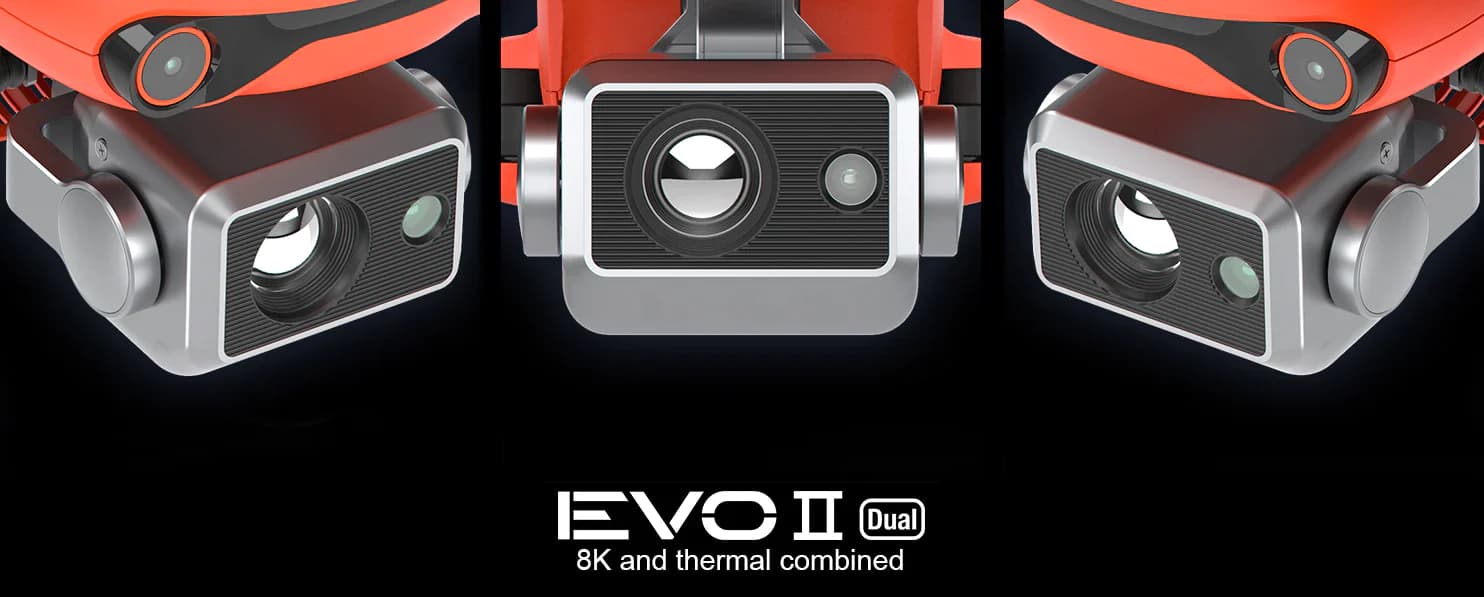

Модель Autel EVO II Dual 640T оснащена гибридной камерой. В видимом диапазоне применяется камера с 1/2-дюймовым CMOS-сенсором Sony IMX586. Максимальное разрешение видеозаписи 8К (7680×4320), фото – 48 Мп (8000×6000). Битрейт до 120 Мбит/с. Предусмотрен 4-кратное увеличение без потерь/16-кратный цифровой зум. Для инфракрасного спектра применяется тепловизионный сенсор FLIR BOSON LWR разрешением 640×512 при 30 к/с. Разрешение до 640×512 позволит пользователю квадрокоптера производить съёмку объектов на расстоянии до 146 метров. Также камера может работать и в двойном режиме. Фотографии можно сохранять в форматах DNG или JPG, а видео – MOV и MP4.
Благодаря 3-осевому подвесу камерой можно управлять в ручном режиме или посредством ИИ-алгоритмов распознавания и отслеживания.
Ниже, можно посмотреть видео, как снимает камера ночного видения Autel EVO II Dual 640T:
Моторы и винты
Дрон Autel Robotics EVO II Dual 640T с тепловизором оснащён мощными бесколлекторными двигателя с улучшенными техническими характеристиками.
Программное обеспечение
Для работы с квадрокоптером EVO II Dual 640T с тепловизором с помощью смартфона предусмотрено приложение Autel Explorer, совместимое с операционными системами Android и iOS. В приложении доступна два режима пользователя: управление беспилотником и создание карты с миссиями.
Полётный контроллер

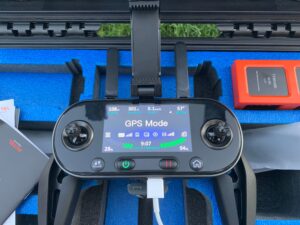

В стандартном комплекте поставки Autel EVO II Dual 640T идёт пульт ДУ с OLED-экраном яркостью 330 нит и диагональю 3,3 дюйма. Дальность видеопередачи достигает 9 километров.

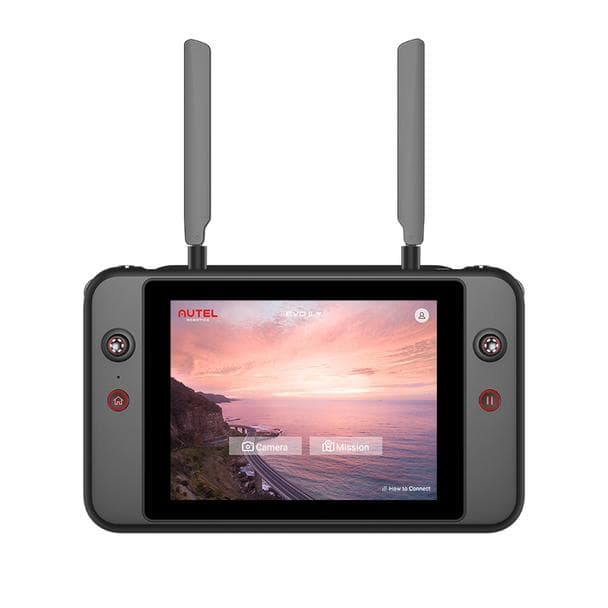

В комплекте поставки Autel EVO II Dual 640T Enterprise с тепловизором, а также в качестве отдельного аксессуара можно приобрести Smart Controller V2 с яркостью 2000 нит. Он представляет собой сверхъяркий эргономичный пульт ДУ со встроенный 7,9″ экраном, который позволит рассмотреть мельчайшие детали, легче обнаруживать объекты и удерживать их в кадре для съёмки. В данном случае максимальная дальность видеопередачи – 13 километров.
Аккумулятор и зарядка
Для питания квадрокоптера Autel EVO II Dual 640T с тепловизором используется Li-Po 3S аккумуляторная батарея напряжением 15.55 В и ёмкостью 7100 мА×ч. Предельная продолжительность полёта дрона составляет 38 минут, время зависания – до 33 минут. Для подзарядки АКБ понадобится 90 минут, что очень хороший показатель.
Технические характеристики
Предлагаем ознакомиться с обзором технических параметров Autel EVO II Dual 640T с тепловизором:
| Вес Autel EVO II Dual 640T | 1150 гр. |
| Габариты | – в сложенном виде: 228×133×110 мм; – в развёрнутом виде: 424×354×110 мм |
| Аккумулятор | Li-Po 3S 15.55 В, 7100 мА×ч |
| Время полёта Autel EVO II Dual 640T | 38 мин. |
| Время зависания | До 33 мин. |
| Время подзарядки | 90 мин. |
| Предельная полётная скорость | 72 км/ч (20,1 м/с) |
| Предельная скорость взлёта | 29 км/ч (8 м/с) |
| Предельная скорость спуска | 14 км/ч (4 м/с) |
| Предельное расстояние полёта | 25 км |
| Предельная дальность видеопередачи | 9 км (до 13 км со смарт-контроллером) |
| Предельная высота полёта | 7 км |
| Ветроустойчивость | 8 уровень (до 17 м/с) |
| Навигационная система | GPS, ГЛОНАСС |
| Датчики Autel EVO II Dual 640T | акселерометр, барометр, гироскоп, датчики визуального позиционирования, магнитометр, ультразвуковой датчик |
Функциональные возможности и режимы работы
Какими функциями оснащён квадрокоптер Autel EVO II Dual 640T с тепловизором:
- автоматический возврат «домой» и чёткая посадка: дрон сможет самостоятельно вернуться в исходную точку при потере сигнала или низкой зарядке аккумуляторной батареи; беспилотник способен распознавать особенности местности и подстраиваться под неё, обеспечивая безопасную посадку;
- полёт по точкам – квадрокоптер можно отправить в нужную точку выбранного пункта назначения, обозначив её на экране смартфона;
- многофункциональная система картографии позволяет пользователям устанавливать индивидуальные полётные маршруты;
- определение и облёт препятствий на 360º благодаря двенадцати оптическим датчикам, а также двум ультразвуковым сенсорам и светодиодным огням на корпусе Autel EVO II Dual 640T с тепловизором;
- технология Dynamic Track 2.0 для отслеживания объектов в автоматическом режиме с обходом встречающихся на пути препятствий; доступно одновременное распознавание до 64 объектов, в том числе: людей, животных, построек, автотранспорта;
- управление Autel EVO II Dual 640T жестами;
- режимы съёмки: одиночное фото, серийная и ускоренная съёмка, HDR, ночной режим;
- режим «картинка в картинке» для улучшения детализации.
Dynamic track:
Viewpoint:
Smart Orbit:
Инструкция по эксплуатации
Инструкция по эксплуатации к квадрокоптеру Autel EVO II Dual 640T с тепловизором идёт достаточно подробная. В ней описаны все особенности подготовки, эксплуатации и хранения дрона, его технические характеристики, функциональные возможности, конструктивные особенности, состав комплектации и многое другое. Руководство едино для всей серии Autel Evo 2 series. Инструкцию на русском языке, как обычно, можно скачать по ссылке ниже совершенно бесплатно:
Преимущества и недостатки
Плюсы и минусы Autel EVO II Dual 640T
Купить Autel Evo 2 Dual 640T V3 можно со скидкой на Яндекс Маркете:

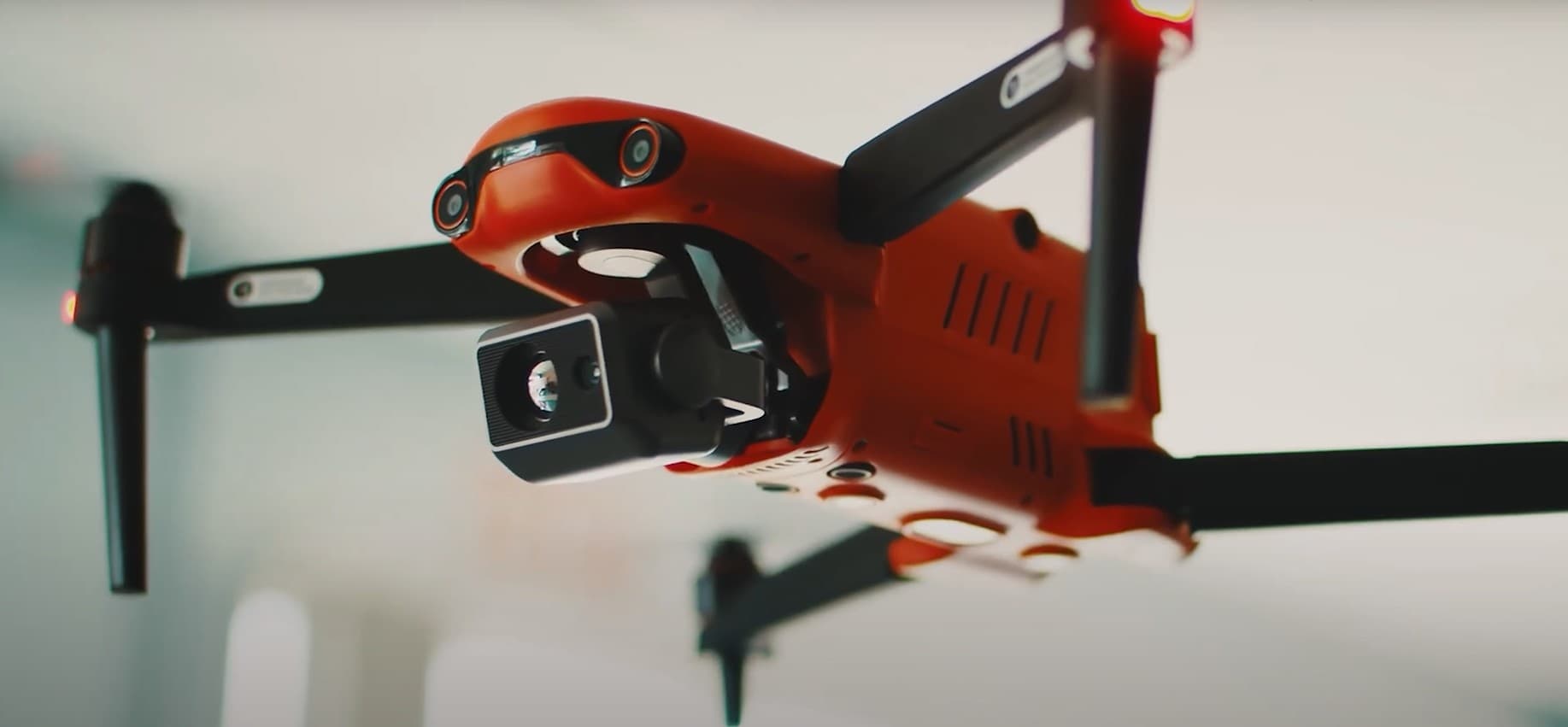

Видеообзор
Аналоги
Заключение
В сегодняшнем обзоре мы рассмотрели квадрокоптер Autel EVO II Dual 640T с тепловизором, который не является пользовательским и предназначен для конкретной целевой аудитории и решения определённого ряда задач. Для беспилотного летательного аппарата и цена будет соответствующая – от 450 тыс. рублей за стандартный комплект поставки EVO II Dual Rugged Bundle 640T. Если вы имеете дополнительную информацию о данной модели или являетесь её обладателем, пишите в комментариях.
