DJI O4 Air Unit Lite: обзор цифровой FPV системы для микро дронов

O4 Air Unit Lite – это новый продукт DJI, нацеленный на рынок миниатюрных FPV-дронов. Он весит меньше 10 граммов и смонтирован на одной печатной плате, что меняет правила игры для микродронов, таких как Cinewhoop, «зубочистки» (toothpick) или даже Tiny Whoop.

Хотя O4 Lite не может обеспечить кинематографического качества изображения, которое предпочитают профессионалы, возможности системы сопоставимы с DJI Neo. Поэтому новинка отлично подходит для легких компактных сборок.

Кстати, сам производитель назвал новинку DJI O4 Air Unit, но чтобы избежать путаницы с основной версией O4 Pro, мы будем использовать название DJI O4 Lite. В этом обзоре мы подробно рассмотрим Lite-версию O4 Air Unit, раскроем ее достоинства и недостатки, а также затронем разные аспекты использования устройства.

Если же вас интересует версия DJI O4 Air Unit Pro, можете обратиться к специальному обзору на нашем сайте.

Спецификации DJI O4 Air Unit Lite

Параметры прямой видеотрансляции FPV:

• Разрешение 1080p, частота 30/50/60/100 кадров в секунду.
• Скорость передачи 60 Мб/с при использовании очков Goggles 3 и N3, 50 Мб/с при использовании очков Goggles 2 и Integra.

Минимальная задержка:

• DJI Goggles 3 в гоночном режиме: 20 мс.
• DJI Goggles N3 в гоночном режиме: 24 мс.
• DJI Goggles 2/Goggles Integra: 35 мс.

Автономная запись: максимальное разрешение 4K на частоте 30 кадров в секунду.

Хранилище: Встроенный накопитель объемом 23 ГБ, нет слота для microSD-карты.

Поддержка OSD (экранное меню): на прошивках Betaflight и iNav.

Камера:

• Датчик изображения: CMOS, 1/2 дюйма.
• Поле зрения: 117,6 градуса.
• Диафрагма: F/2.8.
• Режимы обзора камеры: Стандартный, Широкий.
• Встроенная стабилизация: RockSteady 3.0.

Разрешение видео:

Формат 16:9	Формат 4:3
4K: 3840 х 2160 пикселей, 30/50/60 кадров в секунду	4K: 3840 x 2880 пикселей, 30/50/60 кадров в секунду
1080p: 1920 x 1080 пикселей, 30/50/60/100/120 кадров в секунду	1080p: 1440 x 1080 пикселей, 30/50/60/100/120 кадров в секунду



Максимальный радиочастотный выход:

• В режиме FCC: 30 дБм.
• В режиме CE: 14 дБм.

Рабочая частота:

• 5,17-5,25 ГГц;
• 5,725-5,85 ГГц.

Входное напряжение: 3,7-13,2 В (аккумулятор 2S и 3S).

Варианты крепления: 20 х 20 мм.

Размеры:

• Модуль передатчика: 30 х 30 х 6 мм.
• Модуль камеры: 13,44 х 12,36 х 16,5 мм.
• Коаксиальный кабель: 50 мм.
• Кабель 3-в-1: 50 мм.
• Антенна: 80 мм.

Вес:

• Цифровой блок (без камеры): 5,1 грамма.
• Цифровой блок (включая камеру: 9,2 грамма.
• Антенна: 0,75 грамма.



Компактная конструкция

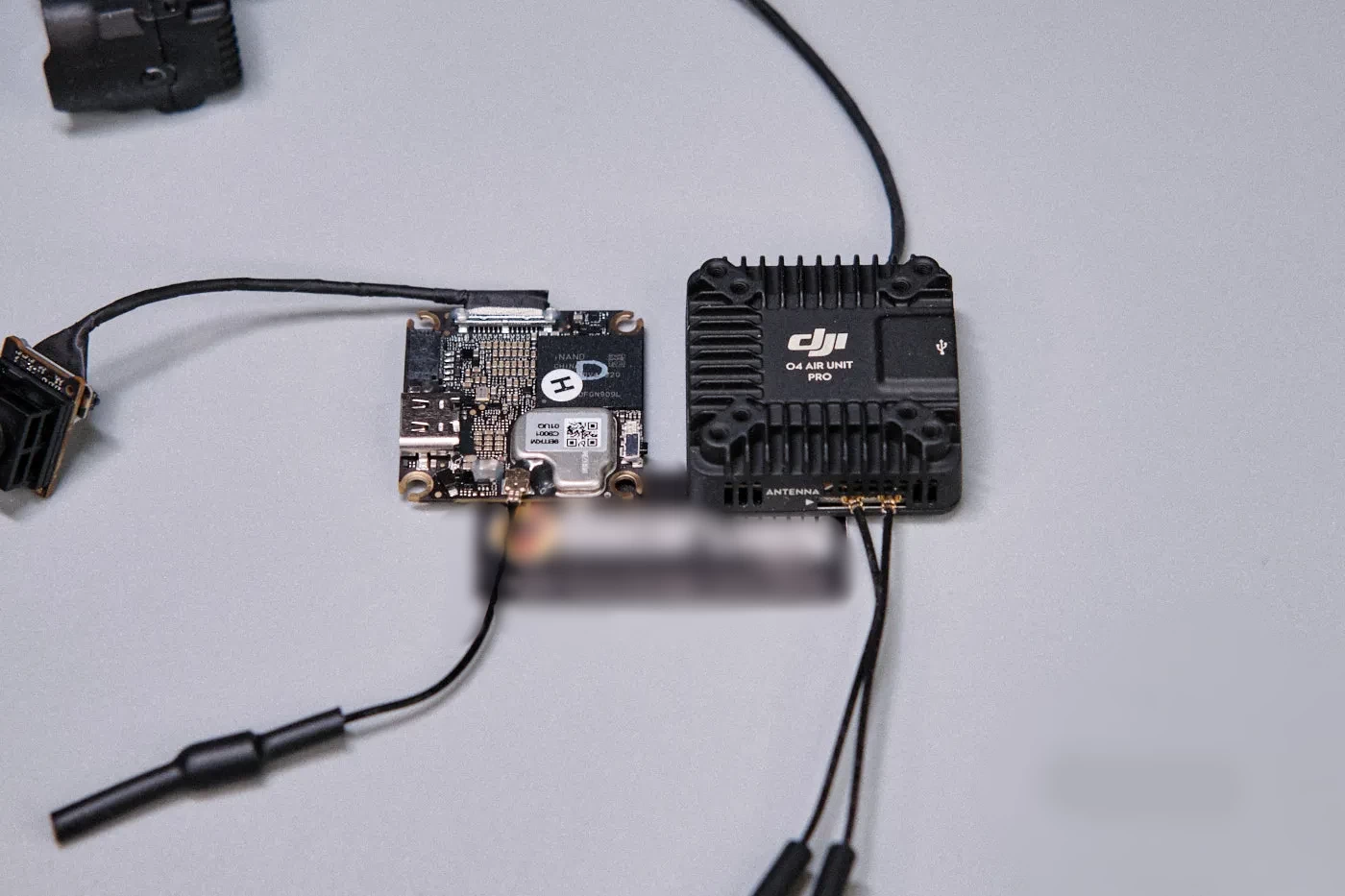

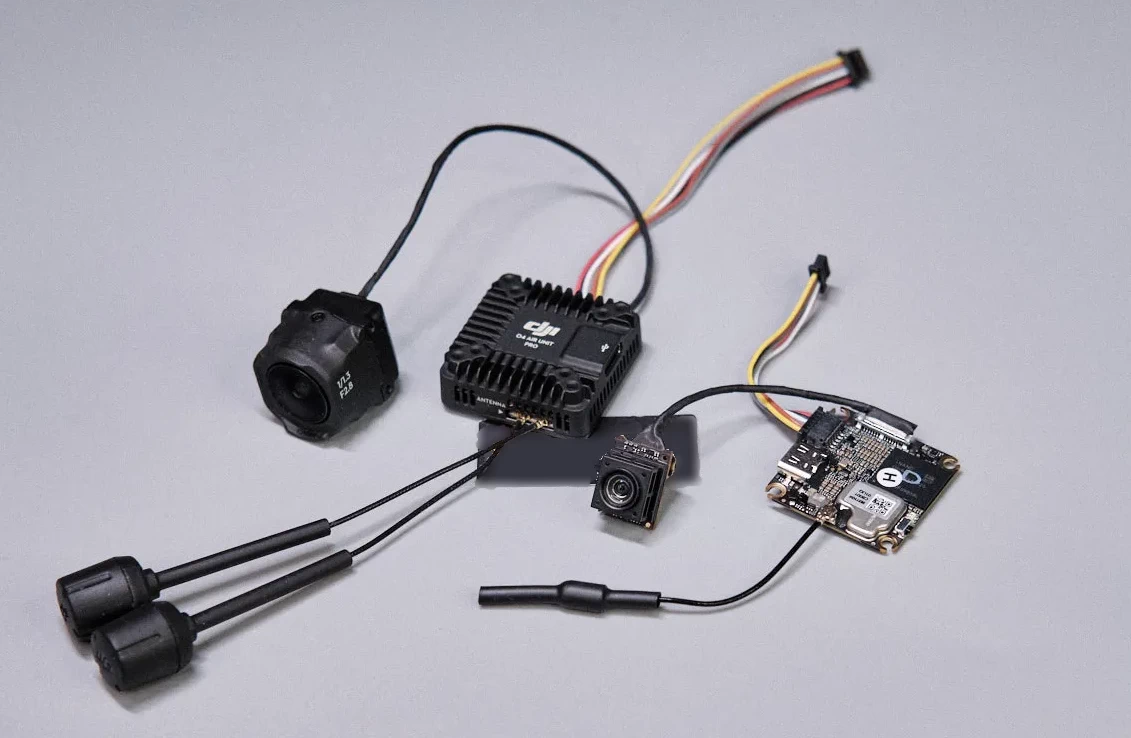

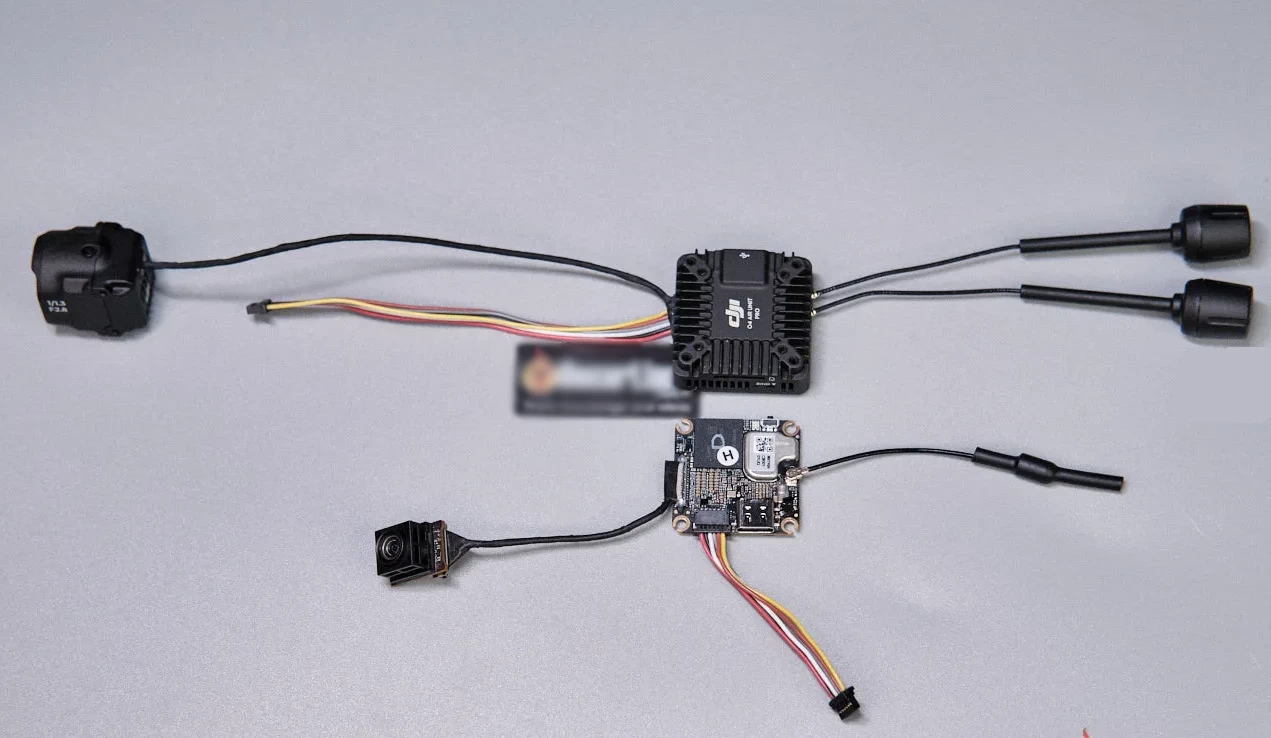

O4 Lite – это одноплатный видеотрансмиттер (видеопередатчик), который по весу и размеру многократно меньше, чем O4 Pro. Вес его не превышает 10 граммов, это идеально для микродронов, которые раньше не могли работать с более крупными и громоздкими модулями DJI Air Unit. При столь малом весе O4 Lite может записывать видео с разрешением 4K на частоте 60 кадров в секунду, что делает новинку по-настоящему революционным решением, которое позволяет небольшим FPV-дронам получать кадры высокого разрешения.

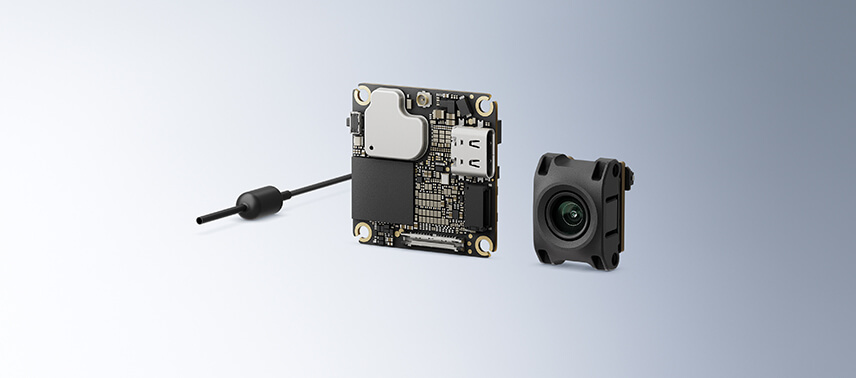

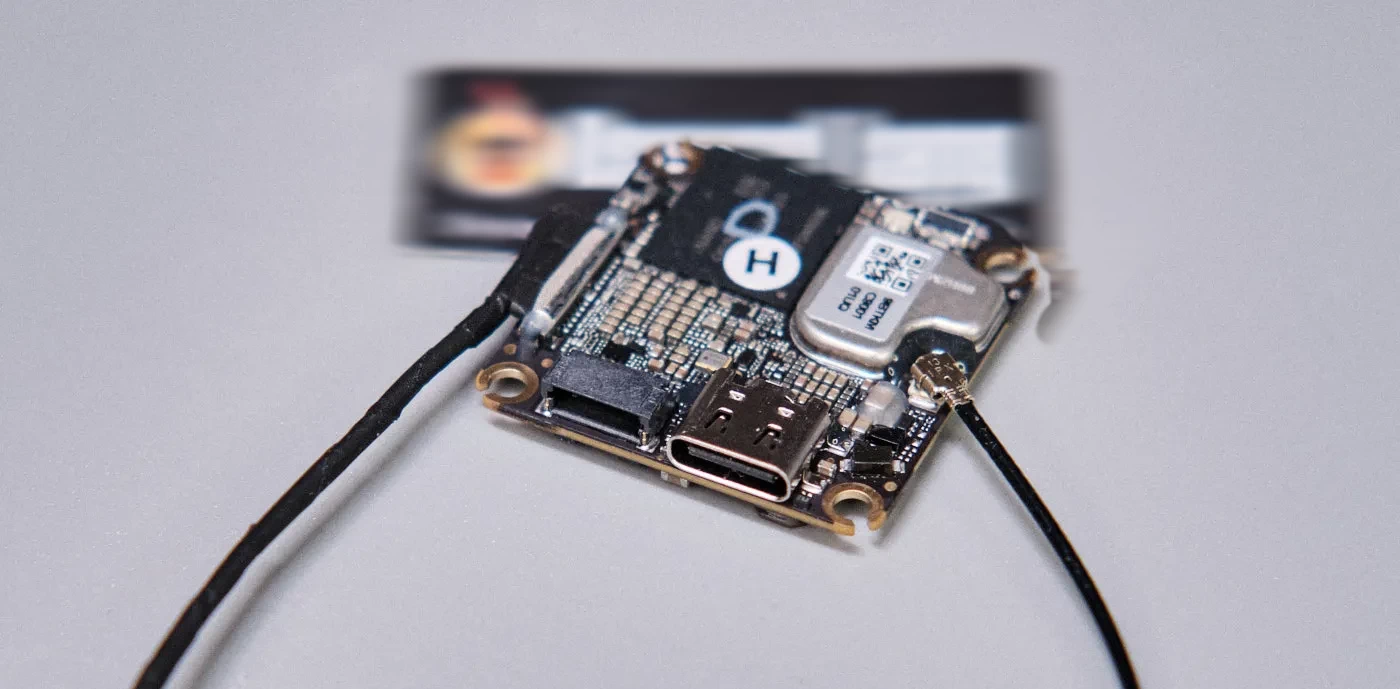

Вы будете шокированы, впервые увидев O4 Lite. Такое минималистское исполнение совершенно не типично для компании DJI. Устройство представляет собой, по сути, голую печатную плату без полированного корпуса, который мы привыкли видеть у продуктов DJI. Такой предельно упрощенный подход воспринимается как прямой ответ на требования бескомпромиссных энтузиастов FPV, которые бьются за каждый грамм, сэкономленный при сборке своих дронов.

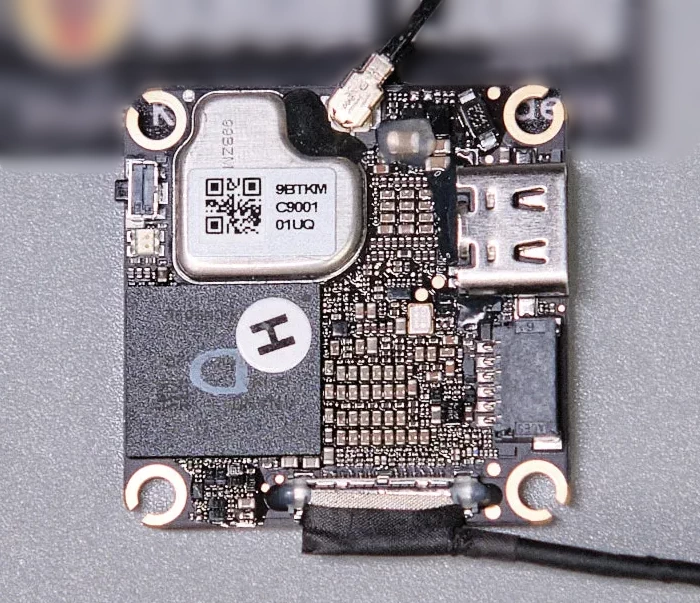

Разобрав O4 Pro и сравнив печатную плату с O4 Lite, можно обнаружить, что обе платы имеют почти одинаковую раскладку, лишь с несколькими отличиями в компонентах. Например, у O4 Lite порт USB-C интегрирован непосредственно в плату, а чип памяти здесь больше по размеру, чем у O4 Pro. В каком-то смысле O4 Lite является урезанной версией DJI O4 Pro.

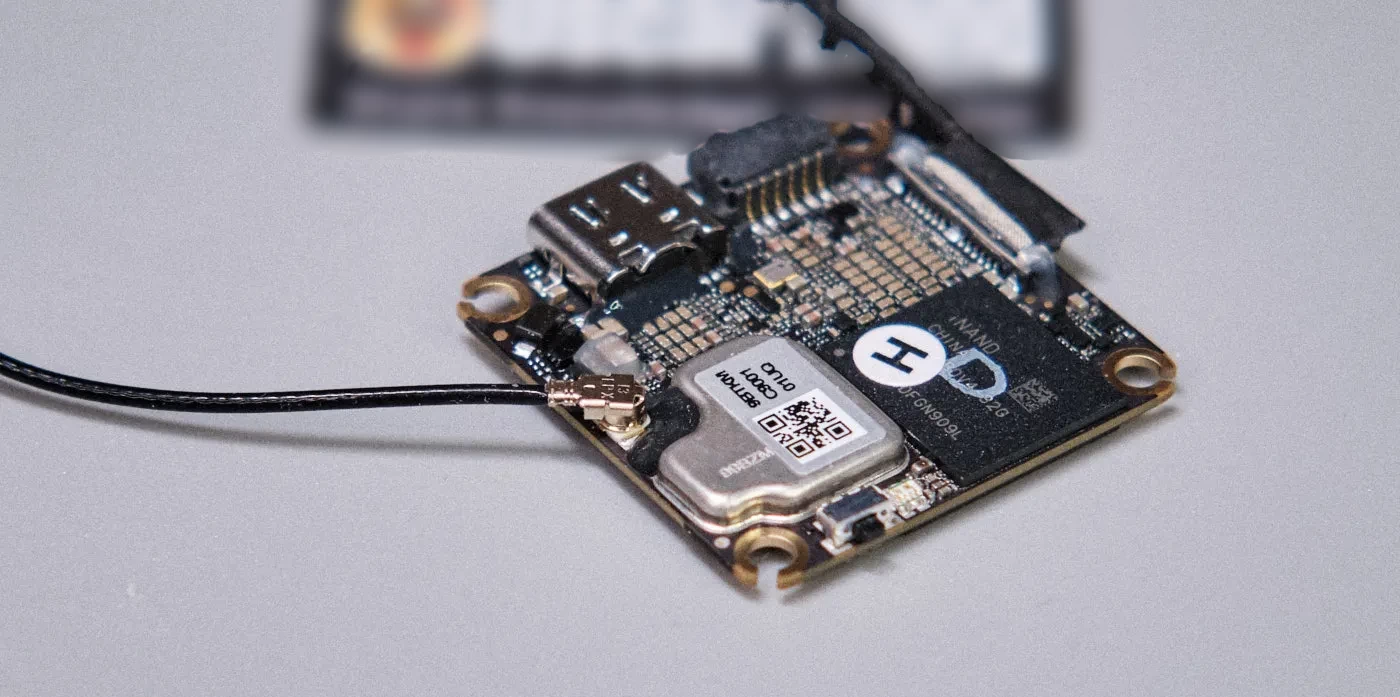

Если модель O4 Pro оснащена двойной антенной, то O4 Lite использует одинарную дипольную антенну, подключенную при помощи UFL-разъема.

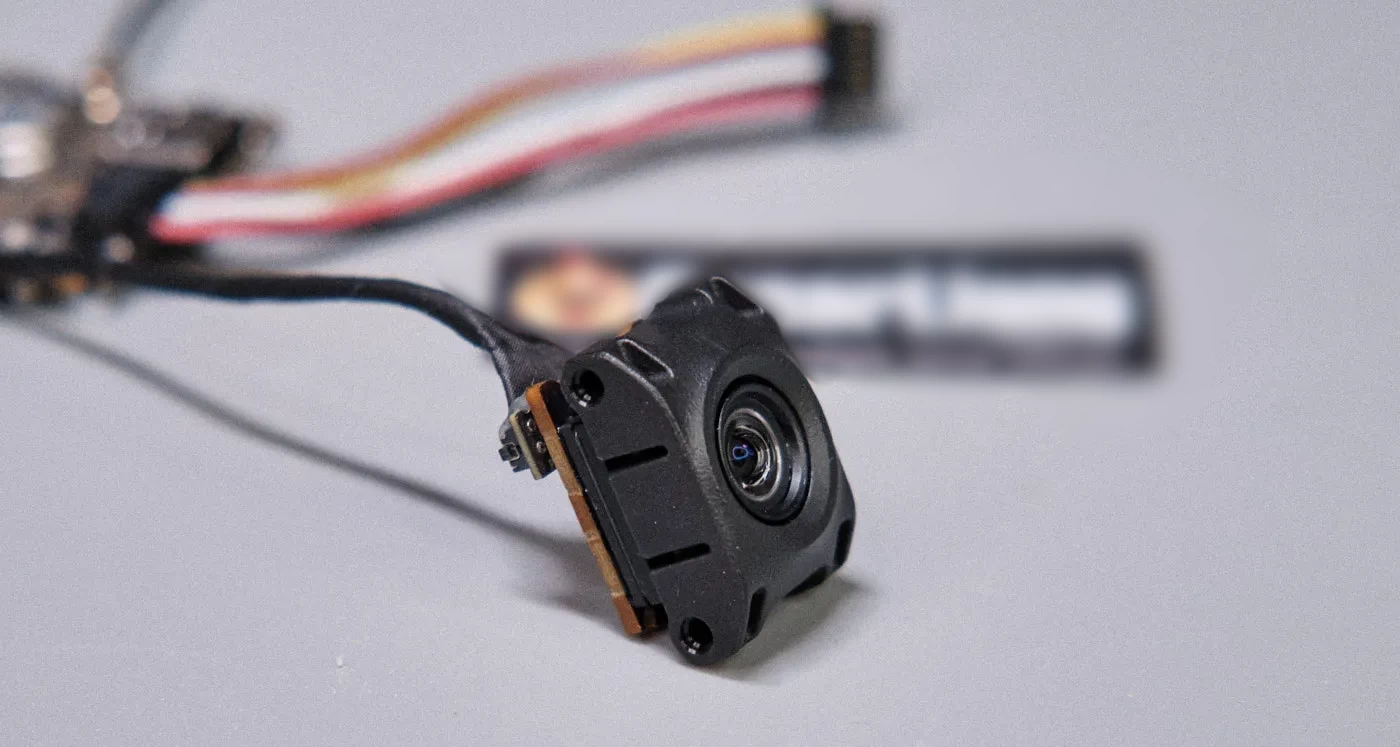

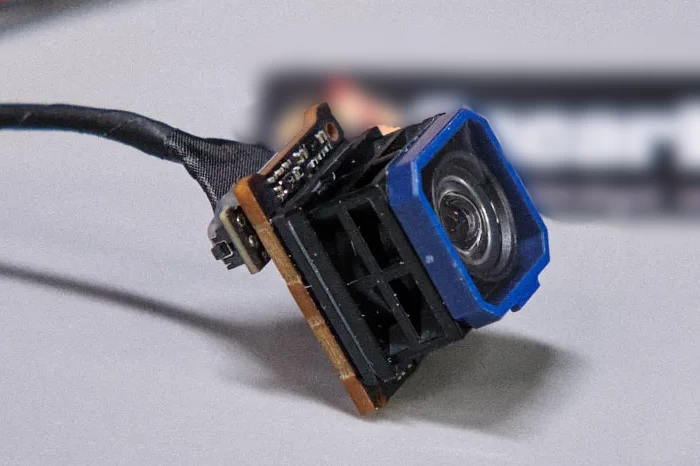

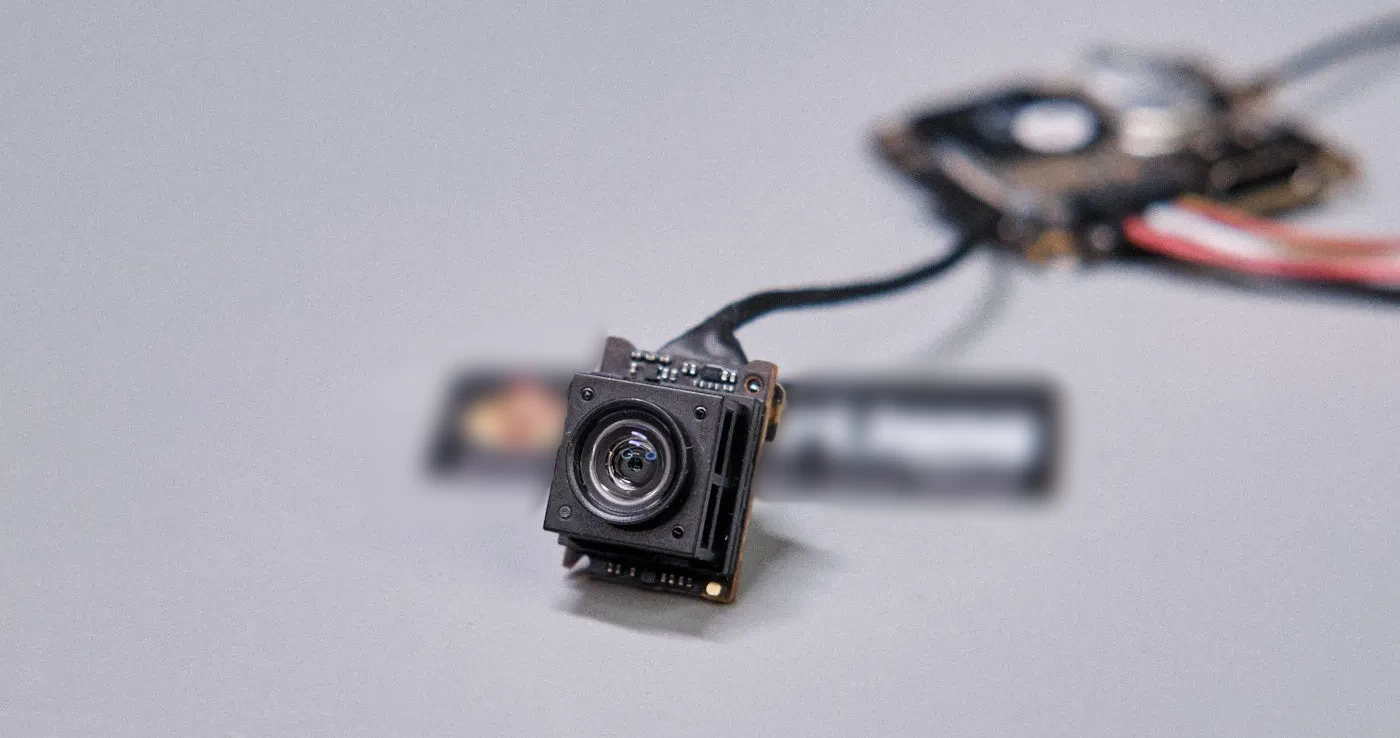

Камера O4 Lite включает в себя несколько аксессуаров: защитную насадку для объектива с фрикционным креплением и крышку камеры с отверстиями для винтов M2 по бокам. Хотя отверстия не имеют резьбы, в комплект поставки входят саморезы.

Тем не менее, отсутствие защиты и компактная конструкция платы вызывают опасения по поводу ее надежности. Особенно это касается пилотов, которые часто попадают в аварии. Только время покажет, насколько блок O4 Lite устойчив к падениям и столкновениям.

Качество изображения

Если сравнить материал, отснятый на DJI Neo и O4 Lite, то сходство будет поразительным. Это согласуется со слухами о том, что в O4 Lite в Neo используется одна та же камера. Однако O4 Lite имеет преимущество в виде записи 4K-видео на скорости 60 кадров в секунду, в то время как Neo может снимать 4K с частотой 30 кадров в секунду. За исключением этого различия, камеры в принципе идентичны.

O4 Lite обеспечивает отличное качество изображения для стандартного использования в сфере FPV, предлагая хорошую детализацию и приличный динамический диапазон. Но сенсор O4 Lite имеет меньший размер, чем у O4 Pro (1/2 дюйма против 1/1,3 дюйма), поэтому Lite-версия не так хорошо работает в условиях низкой освещенности, и ей не хватает нюансов цветов и детализации теней, как у старшей модели. O4 Lite уступает Pro-версии (и даже предыдущей O3) по качеству изображения и полю обзора, особенно если речь идет о кинематографической съемке.

После полетов на O4 Pro младшая версия кажется менее впечатляющей. Хотя она и поддерживает запись 4K с частотой 60 кадров в секунду и прямую трансляцию в разрешении 1080p, четкость, динамический диапазон и качество изображения при слабом освещении не дотягивают до уровня Pro. И все же она намного превосходит аналоговые решения и даже некоторые другие цифровые FPV-системы такого же веса. В своей весовой категории O4 Lite остается впечатляющим достижением FPV-технологий.

Поле зрения составляет 117 градусов. Насколько оно узкое, решать пользователю. Некоторым людям оно может показаться узким, но, по нашему мнению, оно не мешает управлению полетом. Хотя в теории такое значение кажется довольно низким, в реальной жизни контраст со 170-градусной камерой Walksnail Mini 1S не настолько глубок. Возможно, у DJI другой способ измерения поля зрения.

Еще одно отличие O4 Lite от O3 и O4 Pro – отсутствие в настройках поля зрения режима «Ультра-Широкий». Впрочем, это не является проблемой, поскольку большинству пользователей обычно хватает режима «Широкий».

Также можно заметить, что у камеры O4 Lite гораздо меньше проявляется эффект «рыбьего глаза» по сравнению с другими FPV-камерами. Это приятный бонус для некоторых людей, которым не нравятся искаженные широкоугольные изображения.

Автономная (бортовая) запись

O4 Lite имеет встроенный накопитель на 23 ГБ, который позволяет записать около 30 минут видео в разрешении 4K. Время записи можно увеличить, снизив разрешение, и вы получите 45-минутное видео, снятое в разрешении 1080p на частоте 100 кадров в минуту. Видеофайлы можно скачать на компьютер через порт USB-C. К сожалению, в Lite-версии нет слота для microSD-карт, что для некоторых пользователей является серьезным ограничением.

O4 Lite поддерживает максимальный битрейт 100 Мб/с для записи 4K на частоте 60 кадров в секунду (против 130 Мб/с у O4 Pro).

В таблице приведены доступные режимы автономной записи:

Разрешение	Частота кадров
4K	60 к/с, 50 к/с, 30 к/с
1080p	120 к/с, 100 к/с, 60 к/с, 50 к/с, 30 к/с



Все варианты могут использованы как в формате 16:9, так и в формате 4:3.

Примечательно, что O4 Lite не предлагает запись видео в разрешении 2,7K и на частоте 24 и 25 кадров в секунду, что может разочаровать кинематографистов. Впрочем, для большинства пользователей это не будет серьезной проблемой, поскольку Lite-версия изначально не предназначалась для профессиональной киносъемки.

Также имейте в виду, что O4 Lite не поддерживает режим DLog M и 10-битный цвет. Это ограничивает возможности пользователей, которые планируют позднее редактировать свои записи.

Стабилизация видео

Вы можете стабилизировать видеокадры, снятые камерой O4 Lite, используя технологии RockSteady или Gyroflow. Однако узкое поле зрения ограничивает возможности стабилизации видео, так как после кадрирования изображение кажется чрезмерно увеличенным.

Из-за сверхмалого веса камера O4 Lite особенно чувствительна к вибрациям, которые могут вызвать эффект «желе» на записанном видео и затрудняют стабилизацию. Это не мешает при обычных FPV-полетах, но высококачественная стабилизация требует тщательной настройки и минимизации вибраций вашего дрона.

Дальность действия

Разработчики DJI O4 Lite уделяли первостепенное внимание компактности, а не дальности действия и прохождение радиосигнала сквозь препятствия. Максимальная выходная мощность ограничена уровнем 700 мВт, поскольку на плате нет радиатора охлаждения. Кроме того, вместо двойной антенны здесь установлена одинарная дипольная антенна. В результате дальность действия и сила проникновения сигнала O4 Lite вдвое меньше, чем у O4 Pro. Это не играет решающей роли для владельцев микродронов, так как в легких сборках приоритет отдается весу, и полеты часто совершаются в непосредственной близости от пилота.

Тем не менее, в своей весовой категории O4 Lite обеспечивает приличную дальность действия и хорошо подходит для своей цели – полетов на микродронах.

Задержка

Исходя из спецификаций DJI, теоретическая минимальная задержка для O4 Lite зависит от используемых FPV-очков.

Модель FPV-очков	Задержка
Goggles 3	20 мс (Гоночный режим)
Goggles N3	24 мс (Гоночный режим)
Goggles 2/Integra	35 мс (Нормальный режим)



Хотя задержка немного выше, чем у O4 Pro, она остается вполне приемлемой для полетов вольным стилем.

Установка и подключение

Основной модуль O4 Lite имеет размер крепления 25,5 х 25,5 мм для винтов M2, что обеспечивает совместимость с большинством рам для микродронов. Во многих случаях плату можно установить непосредственно на полетный контроллер (FC), поскольку большинство полетных контроллеров имеют тот же стандарт крепления. Однако версия Lite оснащена только разъемом для подключения FC, в отличие от Pro, которая включает в себя как разъем, так и контакты для прямой пайки. Это ограничивает свободу действий при нестандартных сборках.

Для 3-дюймовых, 3,5-дюймовых и более крупных рам, которых могут иметь отдельное место для видеопередатчика, входящий в комплект кабель может оказаться быть недостаточно длинным. Производителю следовало бы предоставить более длинный кабель.

Главная трудность при монтаже связана с камерой, которая имеет пространство 16 мм между двумя крепежными отверстиями для винтов M2. Это крайне неудобная схема, которая не совместима с большинством современных рам.

Временным решением может стать специальное крепление, отпечатанное на 3D-принтере. А производители должны внести изменения в дизайн рам, чтобы те соответствовали системам DJI O4. Вполне вероятно, что будущие рамы решат эту проблему, но пока вам придется полагаться на самодельные модификации.

Питание O4 Lite

Хотя техническая документация O4 Lite утверждает, что система поддерживает 1-секционные аккумуляторы (1S), с питанием могут возникнуть проблемы: когда напряжение падает ниже 3,5 В или даже 3,7 В при более высоких уровнях мощности, видеопоток становится нестабильным.

Поскольку большинство дронов 1S приземляются при напряжении всего 3,3 В (или ниже), O4 Lite не совсем подходит для прямого питания от аккумулятора 1S. Чтобы устранить эту проблему, рекомендуется использовать повышающий стабилизатор напряжения (BEC) на 5 или 9 В. Но такой способ увеличивает вес, что противоречит самой идее сборок 1S, где важен каждый сэкономленный грамм.

Такие производители, как BetaFPV, решают эту проблему с помощью специальных полетных контроллеров 1S AIO, которые оснащены мощными встроенными 5-вольтовыми стабилизаторами, разработанными специально для DJI O4 Lite. Этот подход упрощает установку, но для большинства сборок 1S вес O4 Lite по-прежнему является проблемой. Поэтому для Lite-версии предпочтительнее использовать батареи с двумя или тремя ячейками (2S/3S).

Совместимость камеры

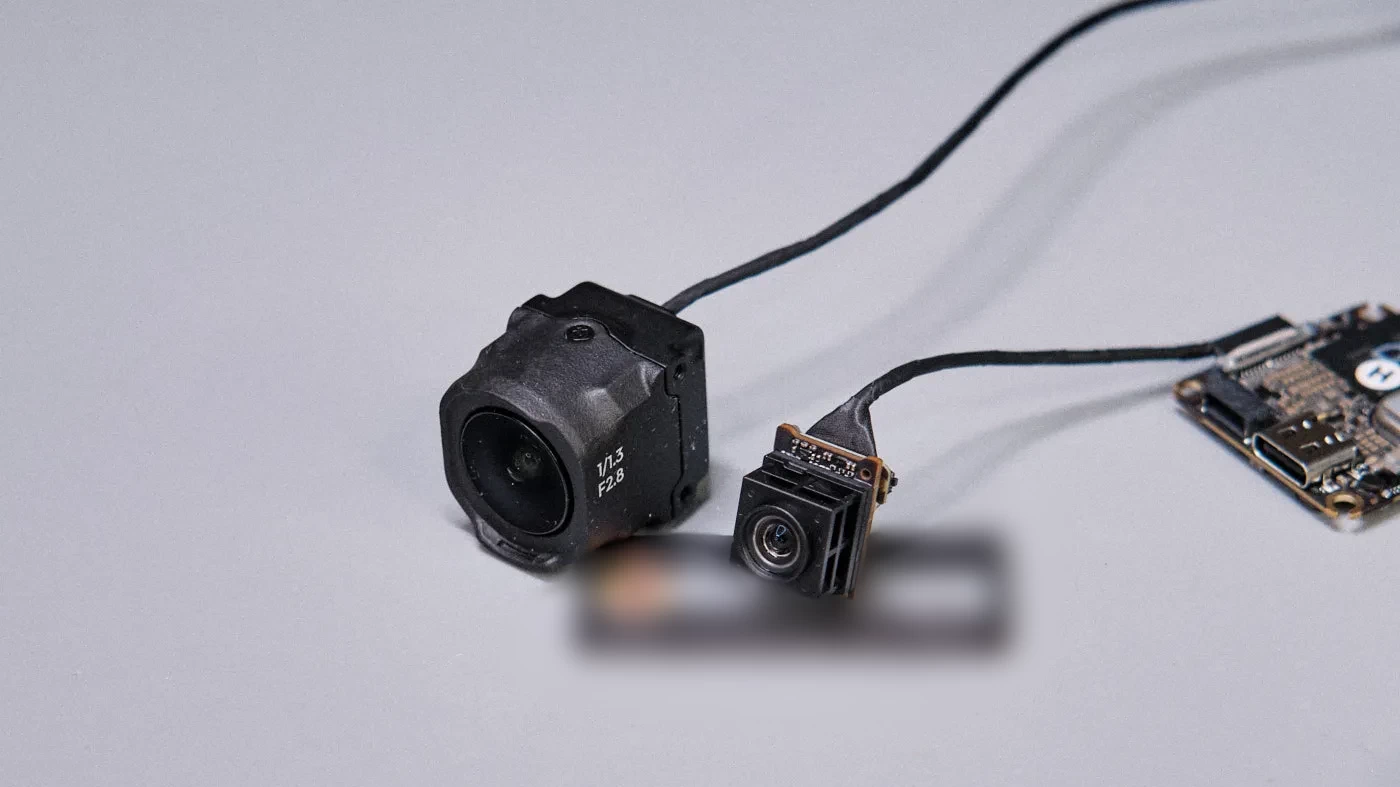

Камеры FPV-систем O4 Pro, O4 Lite и O3 не являются взаимозаменяемыми. Хотя O4 Pro и O4 Lite используют тот же самый разъем MIPI, их камеры не будут работать, если их подключить к другой системе. Коаксиальные кабели O4 и O3 также несовместимы.

Разница при использовании очков Goggles 2 и Goggles 3

Как заявляет производитель, теоретически минимальную задержку обеспечивают FPV-очки Goggles 3, за ними следуют Goggles N3. У моделей Goggles 2 и Integra задержка немного выше. Но речь идет о разнице примерно в 10-15 мс, которая настолько мала, что большинству пользователей трудно ее заметить.

Другое отличие касается частотного диапазона: G3 и N3 поддерживают более широкий канал на 60 МГц, в то время как G2 и Integra ограничены полосой 50 МГц. В теории, более широкая полоса может увеличить дальность действия и улучшить качество изображения. Однако вы не увидите разницы, если летаете на открытом пространстве в радиусе трех километров.

У вас нет острой необходимости переходить на G3, если вы являетесь владельцев очков G2 или Integra – обе модели прекрасно работают с O4 Lite. Но для новых покупателей Goggles 3, несомненно, будут более подходящим вариантом на долговременную перспективу. Очки G2 и Integra могут не поддерживать будущую систему O5, а G3, вероятней всего, будут совместимы с фирменной FPV-системой нового поколения.

Сравниваем O4 Lite и Walksnail Mini 1S

Будет интересно сравнить O4 Lite с чем-то похожим по размеру и возможностям.

С точки зрения использования, модель O4 Lite явно превосходит конкурента от Walksnail, поскольку имеет порт USB-C, благодаря которому заметно упрощается обновление прошивки и скачивание на компьютер отснятого материала. Любому видеотрансмиттеру Walksnail для этого требуется специальный кабель, что весьма неудобно.

Что касается установки, то крепление и размер основного блока, а также длина кабеля камеры одинаковы у обоих устройств. Но с установкой O4 Lite могут возникнуть проблемы из-за нестандартной схемы крепления камеры. Большинство современных рам не поддерживают такой дизайн, поэтому, возможно, придется использовать специальные детали, отпечатанные на 3D-принтере. Остается ждать, когда производители наладят выпуск рам, совестимых с камерой O4 Lite.

Может ли O4 Lite заменить экшн-камеру?

Способна ли Lite-версия O4 заменить GoPro? Пожалуй, нет. Но она является отличной альтернативой небольшим экшн-камерам, таким как RunCam Thumb 2 и Hawkeye Thumb 4K. Эти камеры стоят почти столько же, как O4 Lite, а весят даже больше. Эти экшн-камеры могут иметь смысл для пилотов, которые все еще эксплуатируют FPV-системы с низким качеством изображения (аналоговые и HDZero). Но продвинутым пилотам O4 Lite предлагает более эффективное решение: прямую интеграцию высококачественной записи в видеопередатчик и заметное снижение веса.

Риск перегрева

Модель O4 Lite более подвержена перегреву по сравнению с версией Pro, главной причиной является отсутствие радиатора. Плата сильно нагревается даже на низких уровнях мощности, становясь неприятно горячей уже через 20-30 секунд после включения. Поэтому важно как можно скорее отключать блок после подсоединения аккумулятора.

Как и предыдущие модели, новый блок автоматически отключается при перегреве, чтобы избежать повреждений. Воздушный поток, обдувающий дрон во время полета, обычно помогает удерживать температуру под контролем и обеспечивает надежную работу. Но риск перегрева следует учитывать, особенно в местностях с жарким климатом.

Ограничения и недостатки

Хотя O4 Lite обладает замечательной производительностью при своих компактных размерах, разработчикам пришлось пойти на некоторое компромиссы в виде следующих ограничений:

• Уменьшенный радиус действия и более слабое проникновение сигнала. Одинарная антенна и меньшая выходная мощность означают, что в одинаковых условиях версия Lite обеспечивает гораздо меньшую дальность действия, чем O4 Pro.
• Риск перегрева. Требуется достаточный поток воздуха, особенно при жаркой погоде.
• Поле зрения. Узкое поле обзора и чрезмерная обрезка кадра при стабилизации ограничивают пригодность камеры для кинематографической работы.
• Нет поддержки режима D-Log M. Отсутствует плоский цветовой профиль, необходимый для последующей обработки в видеоредакторе.
• Только встроенный накопитель. Вы можете записать видео не более 30-45 минут, поскольку слот для SD-карт не предусмотрен.
• Ограниченная совместимость с 1-секционными аккумуляторами (1S). Видеопоток становится нестабильным при напряжении ниже 3,7 В, поэтому для использования с батареями 1S требуется стабилизатор напряжения на 5 В.

Заключение. Стоит ли покупать Lite-версию?

DJI O4 Air Unit Lite – это инновационное дополнение к FPV-экосистеме от DJI, благодаря которому передача видео высокого разрешения (HD) стала доступной для микродронов. Компактный дизайн системы, приемлемая цена и надежность в работе делают Lite-версию привлекательным вариантом для пилотов, предпочитающих легкие по весу сборки.

Однако профессионалы и пользователи, которым требуются продвинутые функции, исключительное качество изображения и увеличенная дальность действия, возможно, предпочтут модель DJI O4 Pro или даже O3 Air Unit.

После выхода O4 Lite у компании Walksnail могут возникнуть проблемы. Ранее она имела неоспоримое преимущество, выпуская компактные видеопередатчики на аккумуляторе 1S, которых не было в ассортименте DJI. Но после того, как была представлена компактная FPV-система Air Unit, это преимущество утрачено. И многие пользователи Walksnail могут задуматься о переходе на O4 Lite, поскольку система DJI лучше во многих отношениях.

Тем, кто компактность ценит выше совершенства, O4 Lite предлагает впечатляющий способ расширить границы для миниатюрных FPV-дронов. И хотя система не идеальна, ее возможности при таких размерах иначе как революционными не назовешь.
