DJI O3 Air Unit и DJI Goggles 2: обзор, характеристики и настройки

В начале года компания DJI представила свои продуты, которые меняют правила игры на FPV-сцене. Это FPV-очки DJI Goggles 2 и комплект DJI O3 Air Unit. Эти устройства нового поколения могут похвастаться продвинутыми функциями, значительным улучшением качества изображения, которое теперь достигает потрясающего разрешения 1080p со скоростью до 100 кадров в секунду. Но стоит ли всем пользователям, особенно тем, у кого уже есть оригинальная система DJI FPV, переходить на новые Air Unit O3 и Goggles 2? Давайте погрузимся в детали, чтобы ответить на этот вопрос.

Если вы все еще не уверены, какую из новейших FPV-систем следует выбрать, вы может ознакомиться на нашем сайте с обстоятельным обзором «Какую FPV-систему следует покупать в 2024 году».

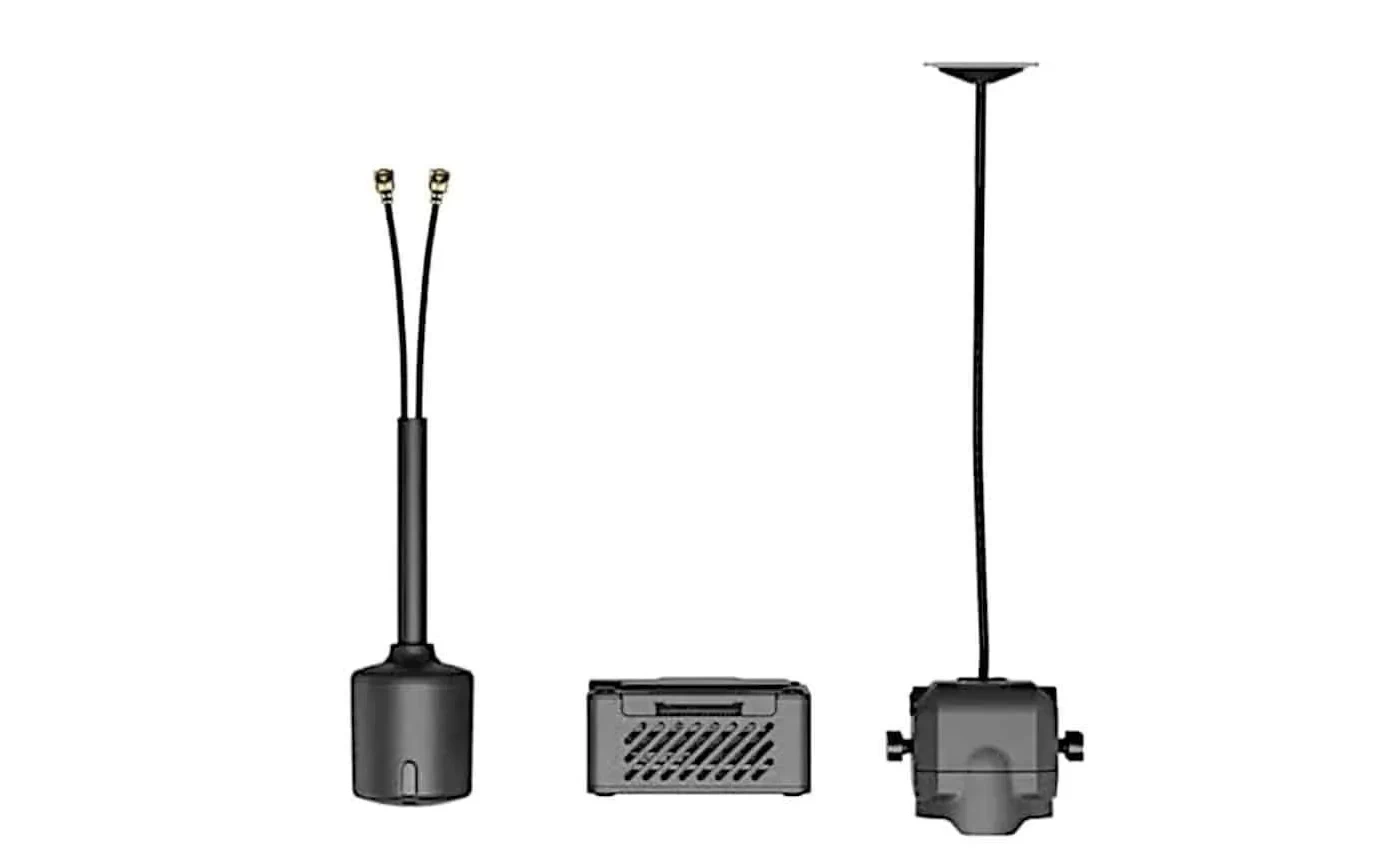

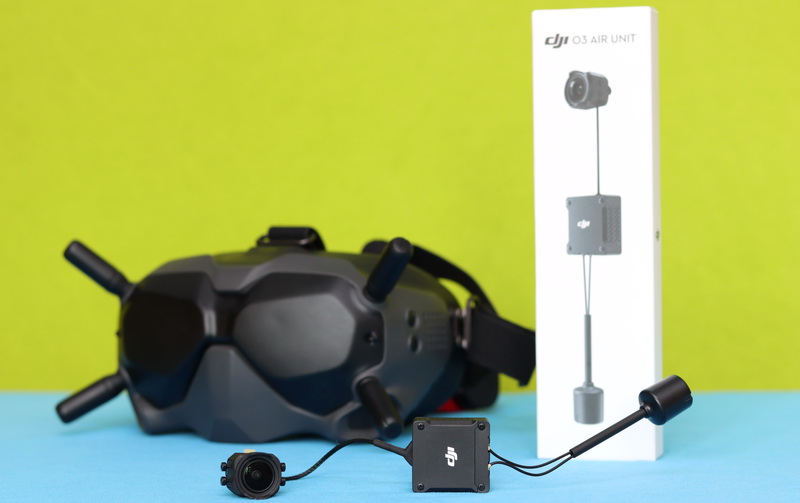

Пристальный взгляд на комплект DJI O3 Air Unit

DJI O3 Air Unit (DJI O3 AU) имеет элегантный квадратный дизайн с неброской вентиляцией со всех сторон, напоминающий Caddx Vista. Блок включает в себя 6-пиновый разъем JST, порт USB-C, слот для microSD-карты, кабели для камеры и антенны, причем камера подключается через кабель с оплеткой.

По сути, производитель взял камеру и видеопередатчик от недавно выпущенного дрона DJI Avata, переупаковал их в комплект «сделай сам» и назвал O3 Air Unit. В результате этот набор может похвастаться тем же качеством изображения, что и «Авата».

Девайс совместим как с новыми очками DJI Goggles 2, так с более ранними DJI FPV Goggles V2 (хотя и с потерей производительности). Однако DJI FPV Goggles V1 не имеют совместимости, скорей всего, это связано с отсутствием возможности работать в двух диапазонах.

При использовании очков Goggles 2 мы имеем:

• разрешение 1080p на скорости 100 кадров в секунду с задержкой 30 мс.
• разрешение 1080p на скорости 60 кадров в секунду с задержкой 40 мс.

При использовании очков FPV Goggles V2:

• разрешение 810p на скорости 120 кадров в секунду с задержкой 28 мс.
• разрешение 810p на скорости 60 кадров в секунду с задержкой 30 мс.

Интересно, что более старые FPV-очки V2 обеспечивают более низкую задержку, но работают с уменьшенным разрешением. Хотя разница между 1080p и 810p может показаться несущественной, в первом случае почти вдвое больше пикселей, а потому разница в качестве изображения будет заметной.

Технические характеристики

• Цена – 229 долларов.
• Сенсор оптического формата 1/1,7 дюйма с соотношением сторон 4:3.
• Поле зрение (FOV) – 155 градусов.
• Дальность действия – 10 километров.
• Габариты O3 Air Unit Dimension – 30,5 х 30,5 х 14,5 мм.
• Схема расположения отверстий крепления O3 Air Unit – 25,5 х 25,5 (винты M6).

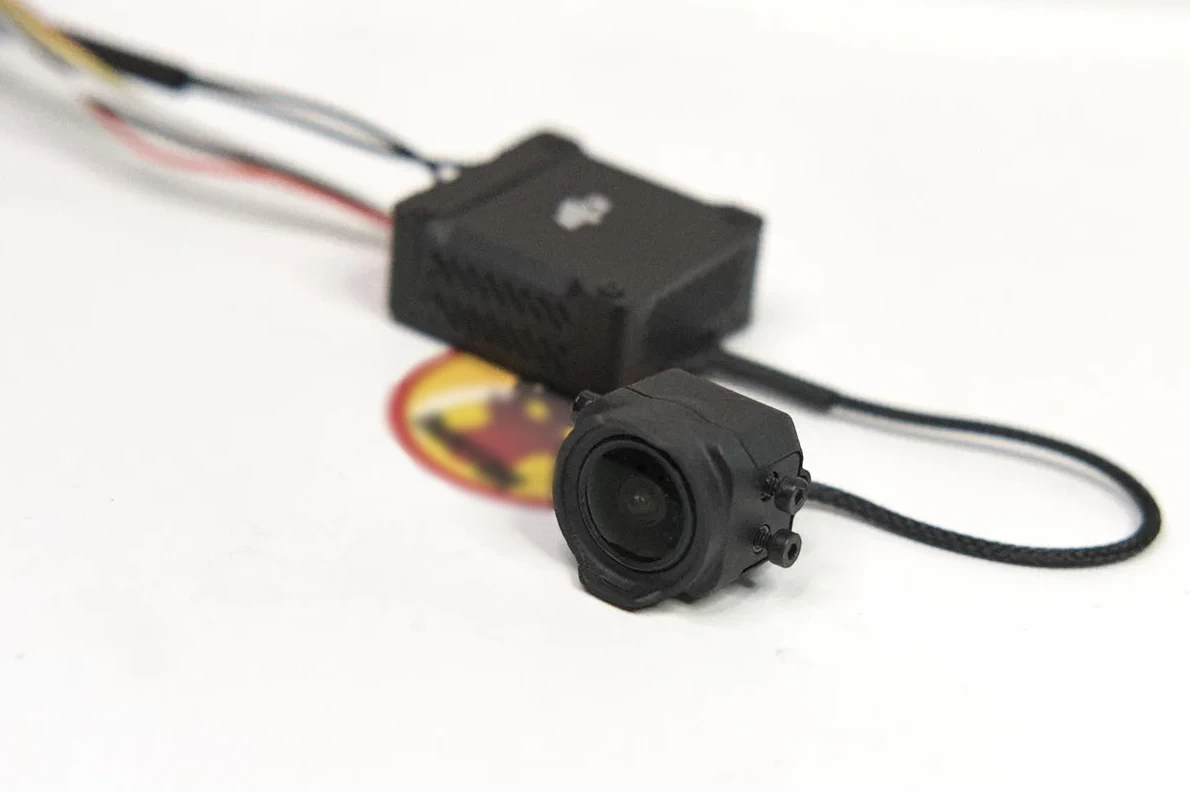

• Габариты модуля камеры – 20 мм (ширина) х 21,2 мм (длина), включая объектив.
• Крепление для модуля камеры – 2 отверстия на каждой стороне на расстоянии 6 мм друг от друга (M2).

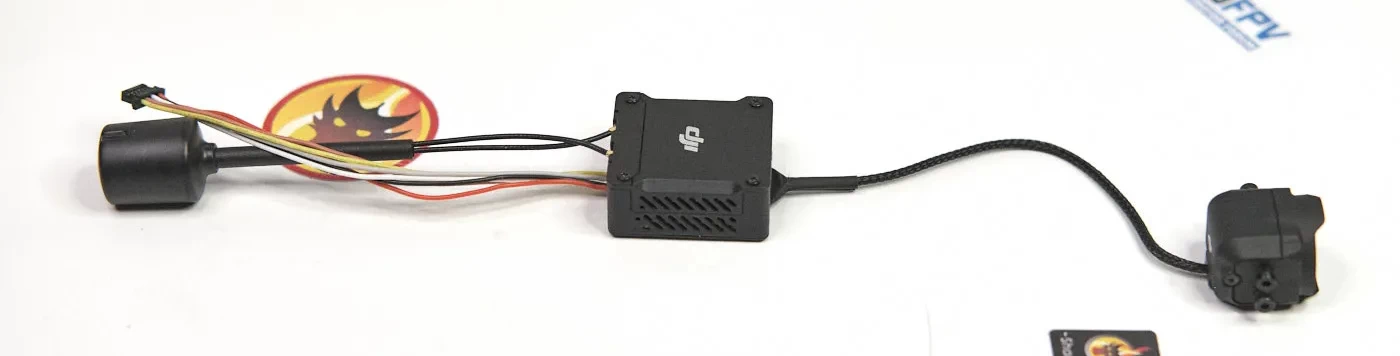

• Длина ленточного кабеля камеры – 115 мм.
• Длина антенного провода – 85 мм.
• Длина кремниевых проводов для подключения полетного контроллера – 100 мм.
• Входное напряжение – от 7,4 до 26,4 В (батареи с числом секций от 2 до 6).
• Вес – 39,5 грамма (весь комплект).

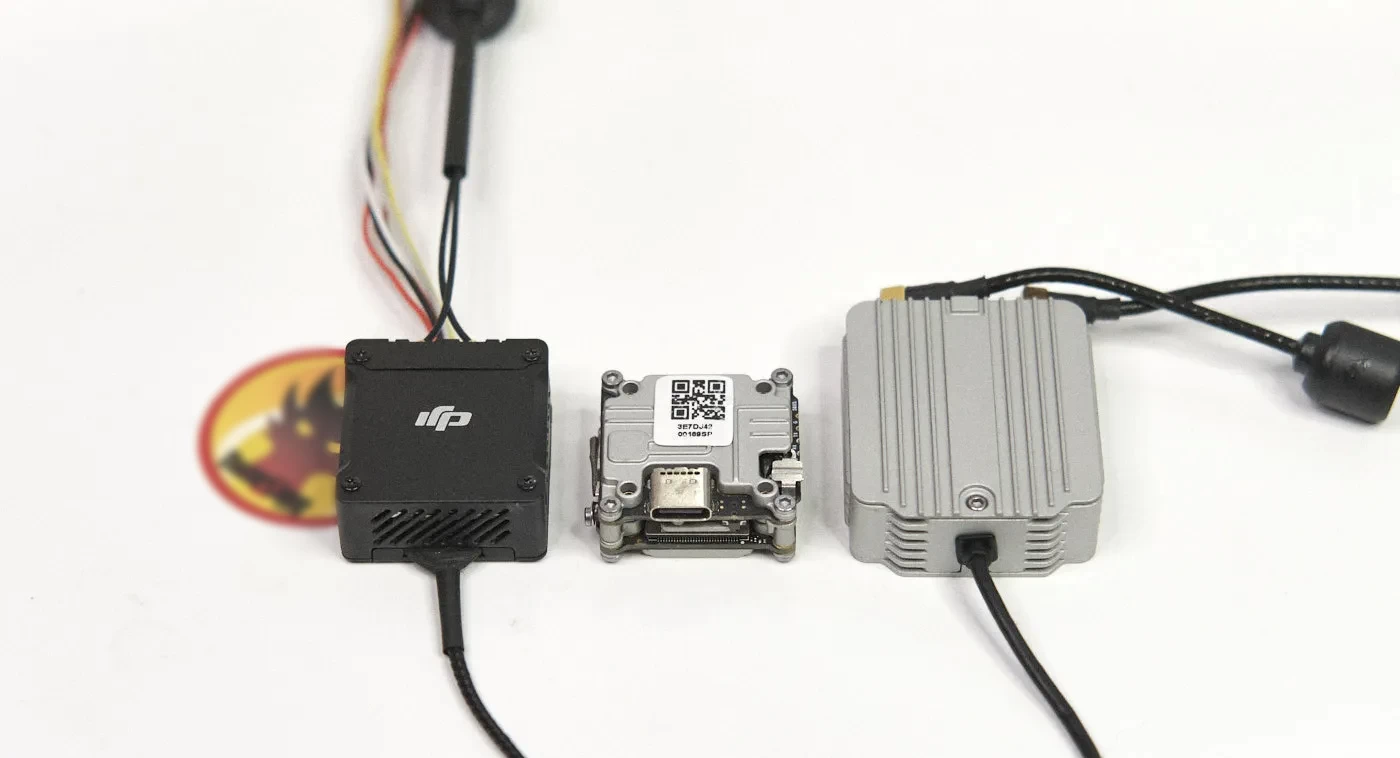

Размер и вес

DJI O3 Air Unit более компактный и легкий, чем оригинальный DJI FPV Air Unit (39,5 грамма против 53,4 грамма). Однако он больше по размеру и весу, чем комплекты Runcam Link/Caddx Vista (33 грамма) и Walksnail Avatar (28 граммов). Модуль O3 AU по высоте похож на Vista, однако по ширине и длине он больше и в этом отношении сравним с видеоприемником Avatar.

Разработчики снабдили Air Unit двумя антеннами, расположенными вместе для удобства монтажа, благодаря чему они выглядят как одна антенна. Два провода выходят из антенны и подключаются к отдельным разъемам UFL на самом блоке.

Оснащенный креплением 25,5 х 25,5 мм с винтами M1.6, O3 Air Unit немного больше по размеру, чем Vista, но он все равно умещается на большинстве доступных рам.

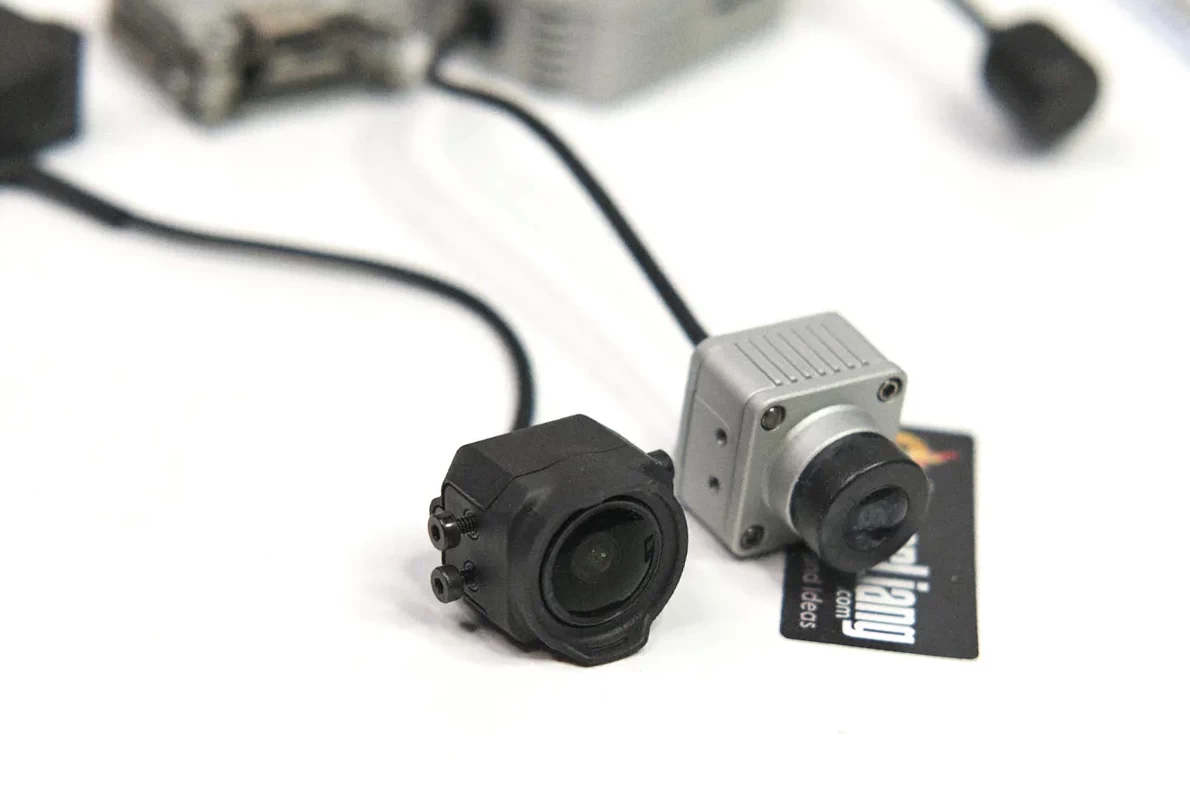

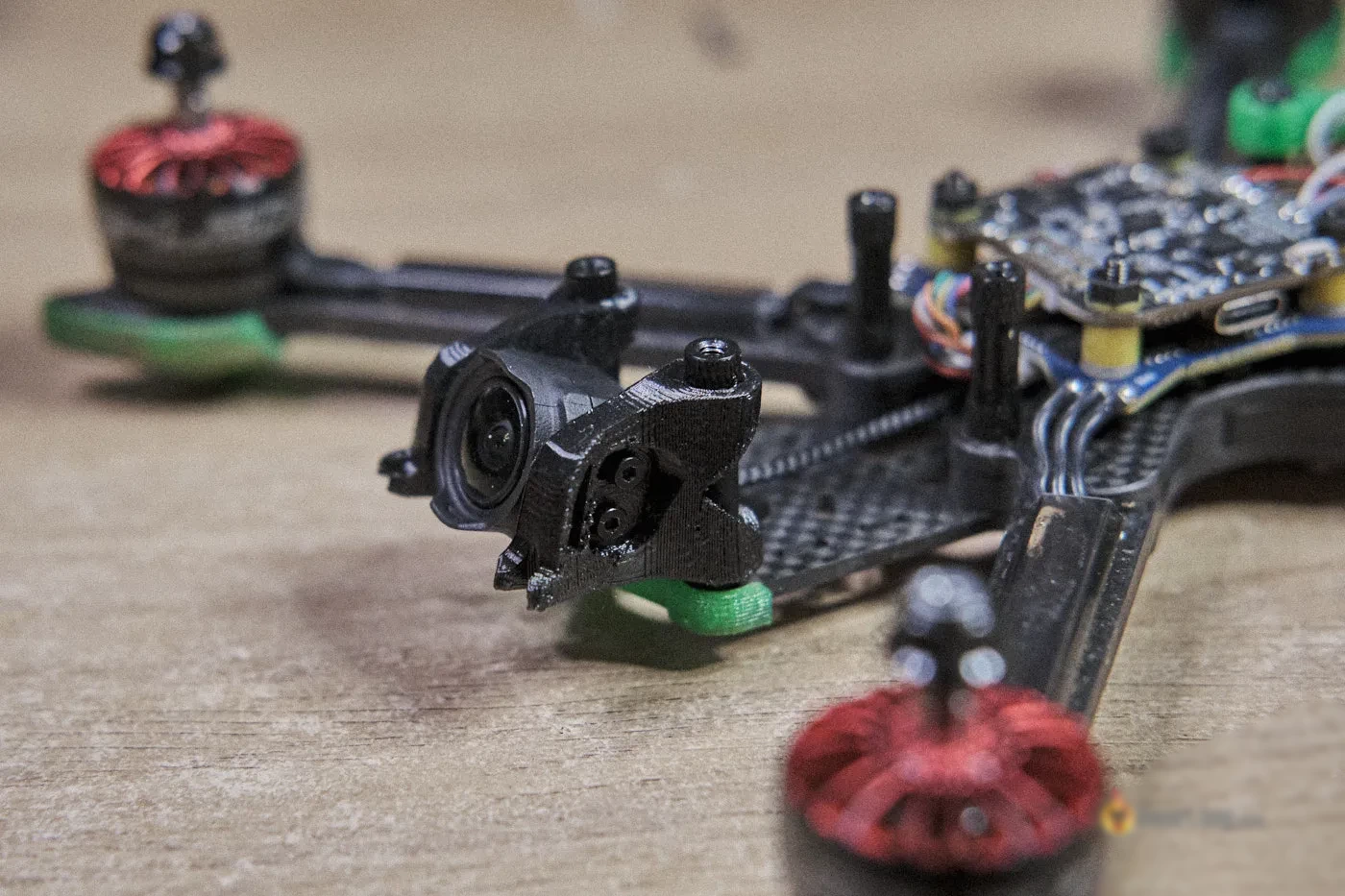

Однако большой объектив и нестандартные размеры модуля камеры создают проблемы для современных рам FPV-дронов. Большая камера с крупным сенсором теоретически обеспечивает лучшее качество изображения и производительность при слабом освещении. Для ее установки могут потребоваться изготовленные на заказ кронштейны, напечатанные на 3D-принтере, или новая рама, специально разработанная для O3 Air Unit.

Ни одна из рам, имеющихся у нас под рукой, изначально не подходит для модуля камеры. Для всех рам нужны держатели, напечатанные на 3D-принтере. Камера выступает за пределы рамы из-за своей ширины, то есть во время аварии защита камеры не будет полной.

С другой стороны, видеопередатчик имеет небольшой размер и может быть установлен на любую раму. Если ваша рама не имеет крепления 25,5 х 25,5 мм, вы можете применить переходник или использовать двусторонний скотч и стяжку для фиксации.

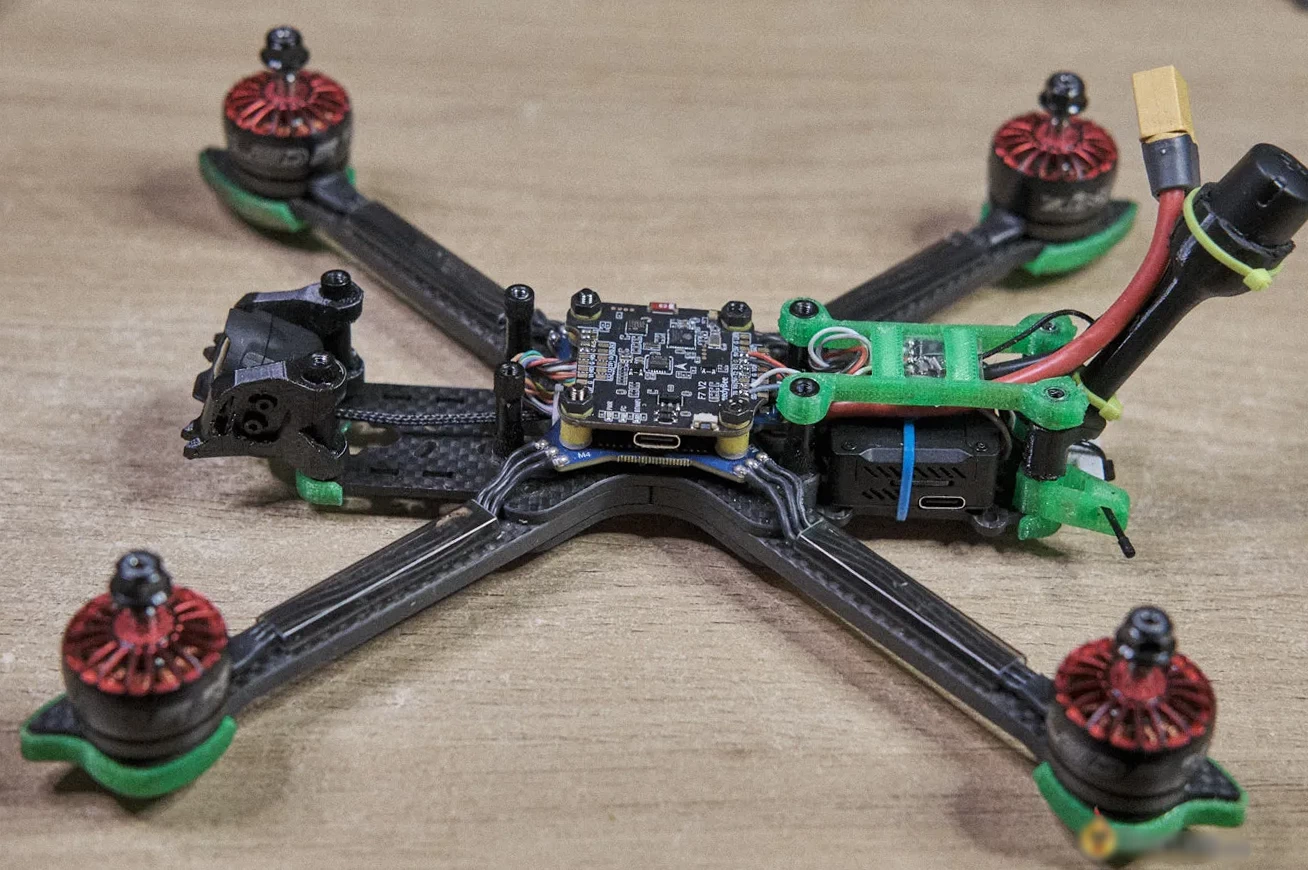

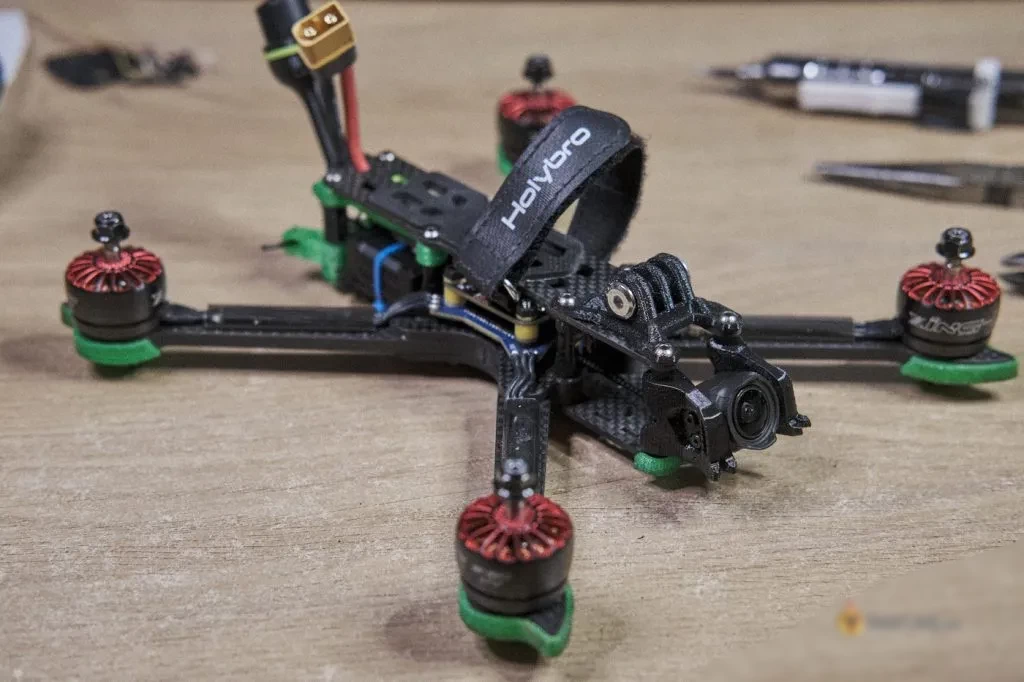

Вот рама iFlight Nazgul V2, в которую только что установлен DJI O3.

Качество изображения и производительность

O3 AU, по сути, служит экшн-камерой 4K.

По сравнению с предыдущим DJI FPV Air Unit, качество изображения новой модели заметно улучшено. Новинка может похвастаться повышенной детализацией, расширенным динамическим диапазоном, а также более разнообразным набором вариантов разрешения и частоты кадров.

Пользователи могут регулировать экспозицию, баланс белого, ISO и скорость срабатывания затвора через меню FPV-очков, предлагающее гибкость, как у GoPro. Поле зрение также может быть изменено, но это повлияет только на бортовую запись, а не на то, что вы видите в своих FPV-очках (где всегда будет широкоформатный обзор). Мы рекомендуем переключиться на соотношение сторон 4:3, для расширения поля зрения по вертикали, поскольку в камере используется сенсор 4:3.

Сравнение цен

DJI O3 с видеопередатчиком и камерой стоит 229 долларов. Новинка примерно на 70 долларов дороже, чем Walksnail Combo, на 90 долларов дороже, чем комплект Runcam Link + камера Wasp, и на 50 долларов дороже, чем набор HDZero (Freestyle VTX + Micro Cam V2).

Более высокая цена системы DJI O3 обусловлена новыми функциями, такими как видеосвязь с полноценным разрешением 1080p, стабилизированная бортовая запись 4K и встроенная связь для радиоуправления. Для некоторых пользователей этих функций может быть достаточно, чтобы заменить тяжелую экшн-камеру HD и получить более легкий квадрокоптер с улучшенными летными характеристиками.

Однако в случае аварии первым компонентом, который будет поврежден, скорей всего, станет камера, и замена обойдется в приличную сумму. Модуль камеры O3 стоит 109 долларов, в то время как средняя цена камеры других цифровых FPV-систем составляет от 40 до 60 долларов.

Бортовая запись

O3 Air Unit выступает не только как FPV-камера, но так же и как экшн-камера HD. Она может записывать 4K-видео на скорости 60 кадров в секунду с соотношением сторон 16:9 или видео 2,7K на скорости 120 кадров в секунду. Встроенная функция RockSteady обеспечивает стабилизацию видео, а когда она отключена, видеофайлы записываются с данными гироскопа для использования стабилизации Gyroflown.

Имейте в виду, что вибрации могут существенно повлиять на работу Rocksteady. Поскольку гироскопический датчик расположен внутри модуля камеры, FPV-системе требуется обтекаемая конструкция дрона и эффективное крепление камеры для гашения вибраций и оптимальной стабилизации.

Хотя качество изображения бортовой записи может не дотягивать до последних камер GoPro (оно соответствует уровню GoPro Hero 6, по нашему мнению), его будет вполне достаточно для большинства любителей FPV. Встроенная память объемом 20 ГБ может вместить 20 минут 4K-видео на скорости 60 кадров в секунду. Вдобавок, вы можете использовать microSD-карту в качестве дополнительного накопителя. Однако на борту нет микрофона для записи звука. Внутреннее хранилище O3 Air Unit – это удобная подстраховка на тот случай, если вы забудете свою SD-карту, и вам не придется возвращаться домой с пустыми руками.

К камере O3 можно добавить ND-фильтр, чтобы создать больше размытия при движении для кинематографических видеороликов, но это также влияет на картинку, отображаемую внутри FPV-очков. То есть система не такая гибкая, как отдельная экшн-камера.

Дальность действия

Система DJI O3 AU может обеспечить максимальную дальность действия 10 километров (6,2 мили) в режиме FCC (американский стандарт связи) и 2 километра в режиме CE (стандарт связи Евросоюза). Этот впечатляющий диапазон часто превосходит возможности большинства дронов. Испытания показали, что O3 может пойти еще дальше, если на очках установить антенны с более высоким коэффициентом усиления.

Встроенная связь для радиоуправления

O3 Air Unit имеет выход SBUS, как у оригинального Air Unit и Vista. Он совместим с пультом дистанционного управления DJI V2, который поставляется в комплекте с дронами Avata и DJI FPV. Это позволяет вам управлять квадрокоптером без внешнего приемника типа Crossfire или ExpressLRS.

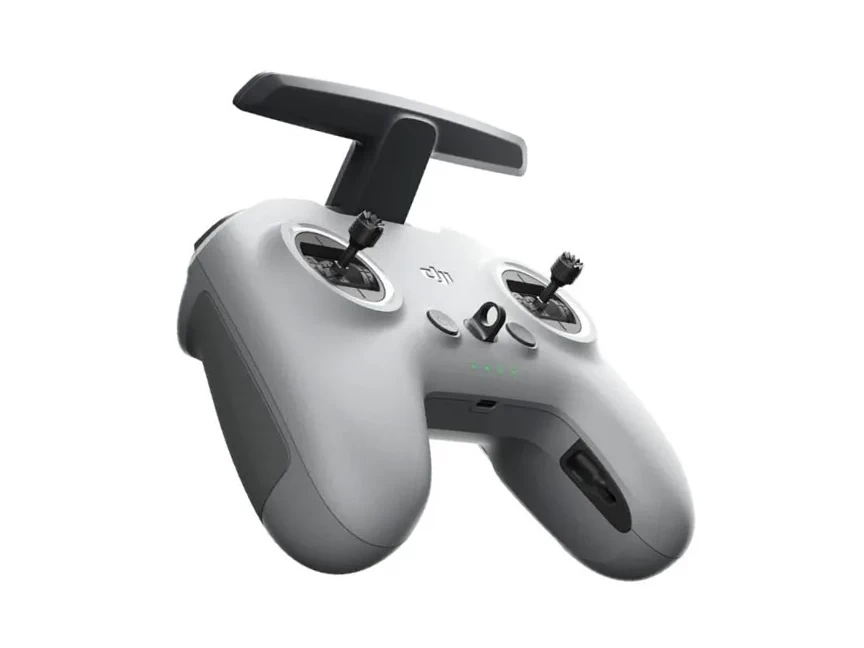

Хотя использование контроллера DJI 2 упрощает настройку дрона, встроенная радиосвязь не обеспечивает такую же дальность действия и скорость передачи пакетов, что и высокопроизводительные протоколы связи, такие как ExpressLRS. Для более надежной радиосвязи и повышения производительности рассмотрите возможность использования в вашем дроне специального приемника. Еще одним недостатком пульта DJI 2 является отсутствие экрана и меньшая функциональность, что делает его менее настраиваемым по сравнению с радиостанциями аналогичного размера, например, Radiomaster Zorro.

Проблемы с перегревом

Известно, что O3 Air Unit выделяет больше тепла и более склонен к перегреву, чем Vista и оригинальный FPV Air Unit. Обеспечение надлежащего охлаждения имеет важное значение для поддержания производительности и надежности. Включите режим низкого энергопотребления (Low Power Mode) для передачи сигнала на минимально возможном уровне мощности, когда дрон не запущен.

Необходимо ли соединение с полетным контроллером для работы на полную мощность?

Имейте в виду, что даже при отключении режима низкого энергопотребления O3 AU не обеспечит максимальную радиочастотную мощность, пока не будет получена команда на запуск дрона от полетного контроллера. Это проблема для тех, кто летает на дронах самолетного типа без полетного контроллера, поскольку на данный момент для достижения наилучшей производительности требуется подключение O3 к полетному контроллеру. Это может быть программной ошибкой, поэтому будем надеяться, что компания DJI исправит ее в будущем.

И все же мы рекомендуем иметь полетный контроллер и GPS-модуль на БПЛА с неподвижным крылом, если вы планируете использовать на дроне дорогостоящий блок O3 AU.

Преимущества и недостатки

DJI Goggles 2

Дизайн новых очков DJI Goggles 2 был полностью переработан. Они получили более компактный форм-фактор по сравнению с предыдущими версиями, поэтому их легче носить с собой.

Новинка имеет примерно тот же размер, что и модель Orqa FPV.One Pilot (справа на фото).

DJI Goggles 2 даже немного меньше, чем Walksnail Avatar (справа на фото).

Очки Goggles 2 оснащены OLED-дисплеями, и это значительное улучшение по сравнению с жидкокристаллическими экранами в версиях V1 и V2. OLED-матрицы обеспечивают лучшую контрастность, яркие цвета и более четкое изображение, что улучшает восприятие видео HD.

Спецификации

• Два дисплея Micro-OLED на 0,49 дюйма.
• Разрешение экранов – 1920 х 1080 пикселей.
• Время автономной работы при использовании комплектной батареи – 2 часа.
• Регулировка диоптрий (от +2 до -8), но коррекция астигматизма не поддерживается.
• Межзрачковое расстояние – 56-72 мм.
• Поле зрения – 51 градус по диагонали при соотношении сторон 4:3.
• Максимальный битрейт передачи видео: 50 Мбит/с.
• Кодировка передачи видео: H.265/H.264.
• Поддержка форматов видео – MP4 и MOV.
• Емкость батареи – 1800 мАч.
• Напряжение – 7-9 В.
• Поддержка протокола DLNA (потоковая передача через Wi-Fi).
• Протокол Wi-Fi: 802.11b/a/g/n/ac.
• Отслеживание движений головы.
• Возможность работать в двух диапазонах 2,4 ГГц и 5,8 ГГц.
• Габариты (со сложенными антеннами) – 167,4 х 103,9 х 81,31 мм.
• Вес – 298 граммов.

Отличия между FPV Goggles V2 и DJI Goggles 2

Подход DJI к названиям своих продуктов кажется запутанным, но давайте выясним разницу между этими двумя моделями.

Очки FPV Goggles V2 вышли в 2020 году, почти одновременно с дронами линейки DJI FPV. Новые DJI Goggles 2 были выпущены осенью 2022 года, вместе с дроном DJI Avata.

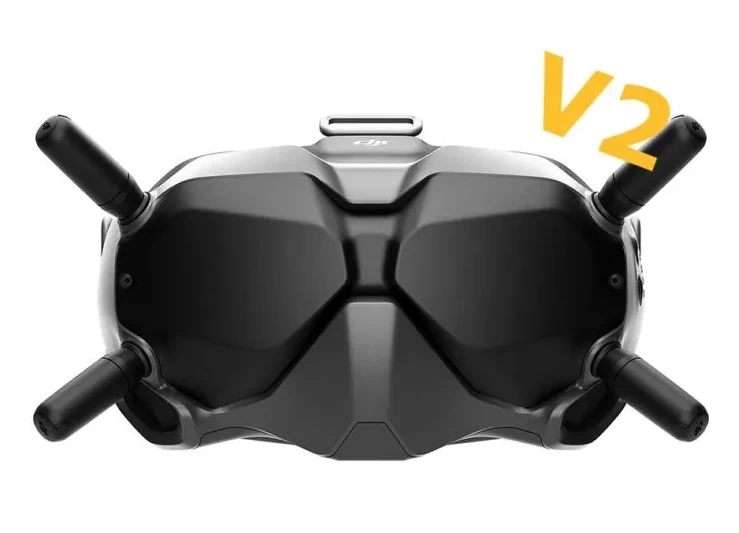

На снимке вы видите DJI FPV Goggles V2 (предыдущее поколение).

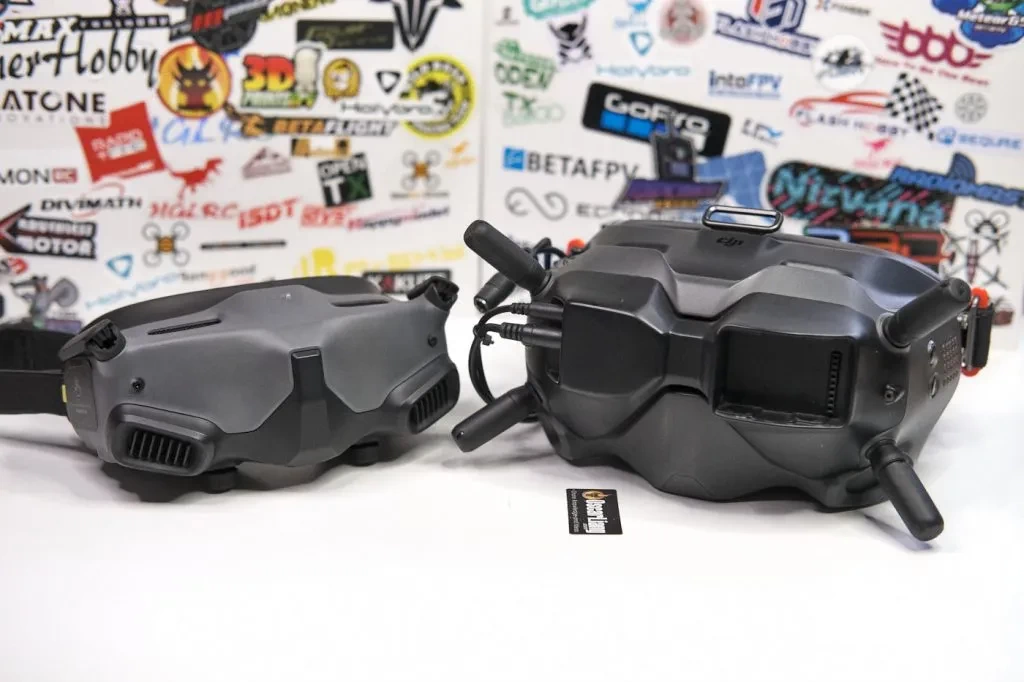

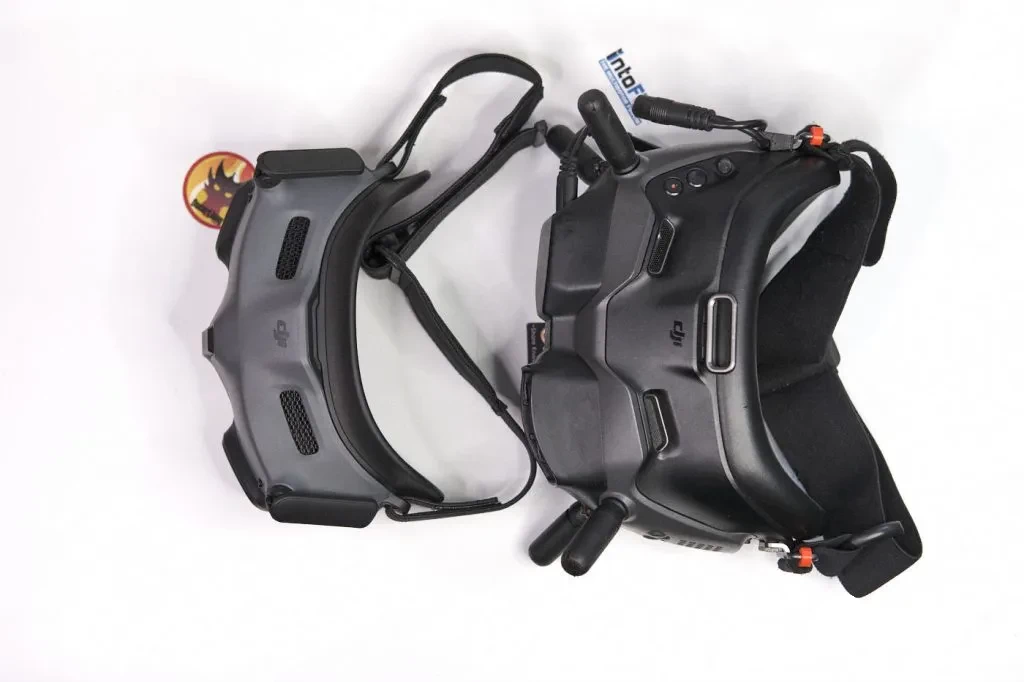

Очки Goggles 2 (слева на фото) значительно легче и меньше, чем FPV Goggles V2 (справа на фото). Компании DJI удалось сделать их более компактными, а также внедрить более продвинутые технологии.

Новый комплект DJI O3 Air совместим как с гарнитурами FPV Goggles V2, так и с Goggles 2. Однако с очками V2 вы не получите полной производительности. В FPV Goggles V2 видеопоток имеет разрешение 810p на скорости 120 кадров в секунду с задержкой 28 мс, в то время как Goggles 2 обеспечивают разрешение 1080p на скорости 100 кадров в секунду с задержкой 30 мс.

Обратите внимание, что новые Goggles 2 не имеют входа AV, поскольку у них нет поддержки аналоговых FPV-систем в отличие от предыдущих моделей FPV Goggles V1/V2. Они также не имеют входа HDMI, так что не поддерживают другие цифровые FPV-системы, такие как HDZero или Avatar.

Затрудняетесь с выбором FPV-очков? Тогда ознакомьтесь с нашим обзором «Как выбрать лучшую гарнитуру для любой FPV-системы».

Антенны

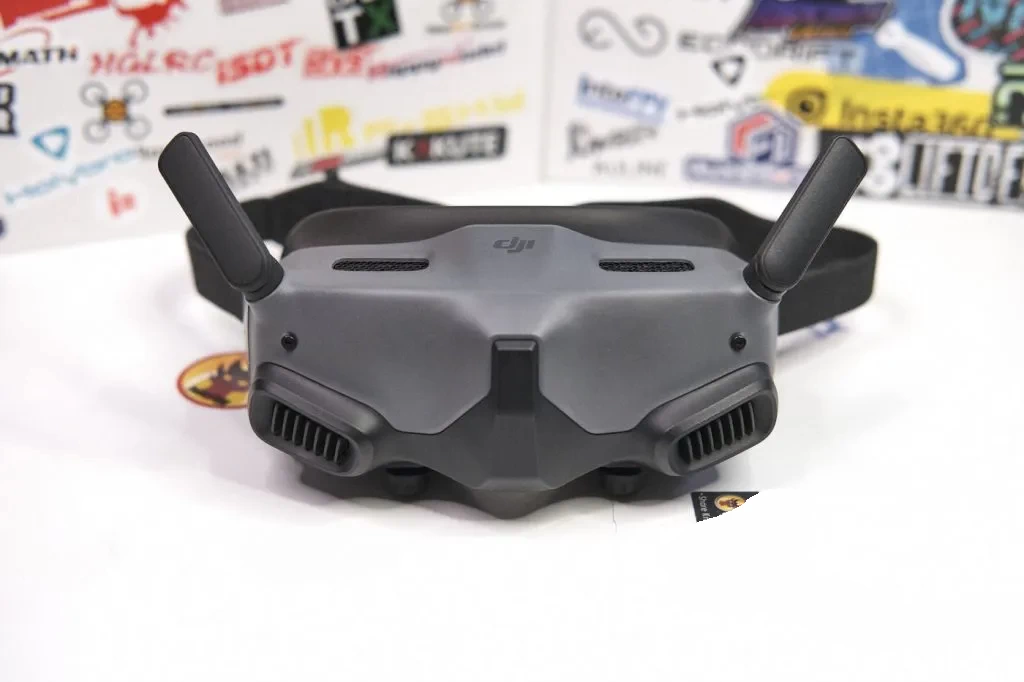

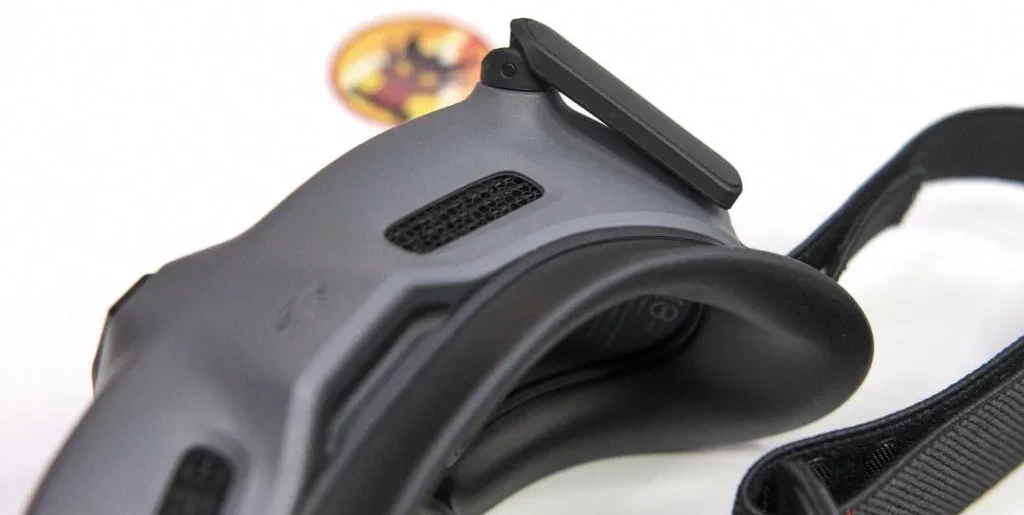

Две складные антенны на очках Goggles 2 являются всенаправленными антеннами с линейной поляризацией. Кроме того, есть две дополнительные внутренние антенны, которые также являются всенаправленными с линейной поляризацией. В блоке O3 Air также имеется антенна с линейной поляризацией, поэтому они прекрасно работают вместе – две линейные антенны, расположенные под углом 45 градусов друг к другу внутри одного корпуса.

Однако Vista обычно комплектуется левосторонними антеннами с круговой поляризацией (LHCP), поэтому Goggles 2 хуже работают с Vista. Возможны некоторые потери сигнала из-за разницы в поляризации, но этого должно хватить для полетов на короткие и средние расстояния.

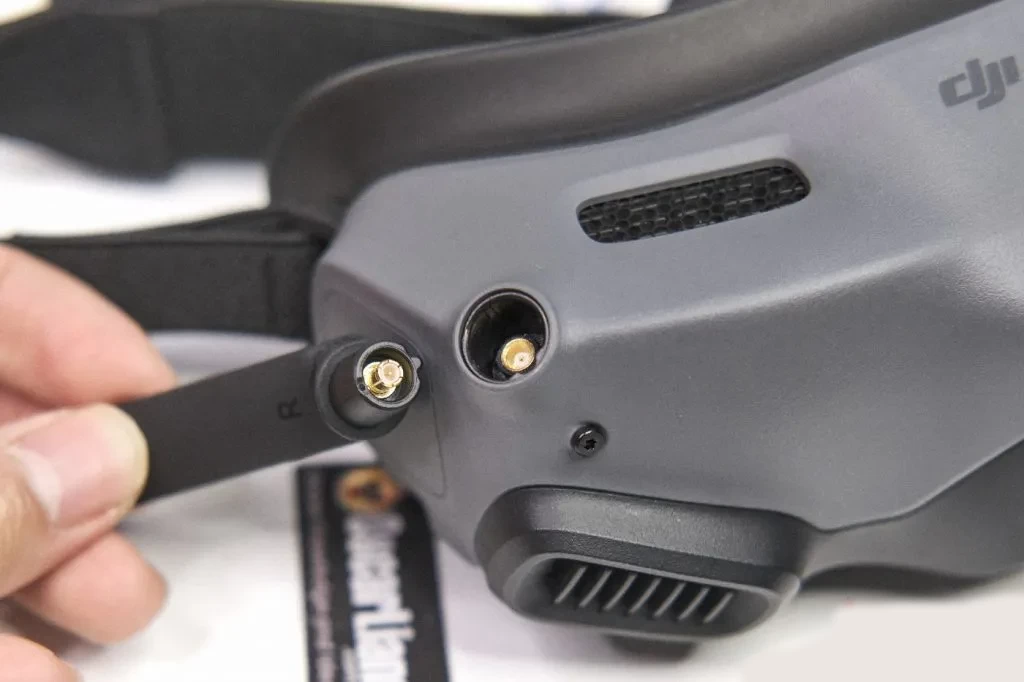

Две внешние антенны являются съемными и присоединяются при помощи разъемов MCX, что позволяет в будущем произвести возможную модернизацию антенн на рынке запчастей. Доступ к двум внутренним антеннам затруднен, поэтому маловероятно, что обычные пилоты захотят их заменить.

Складная конструкция весьма удобна, а поскольку антенны входят в комплект поставки, это более выгодный вариант по сравнению с другими FPV-очками, которые поставляются без антенн.

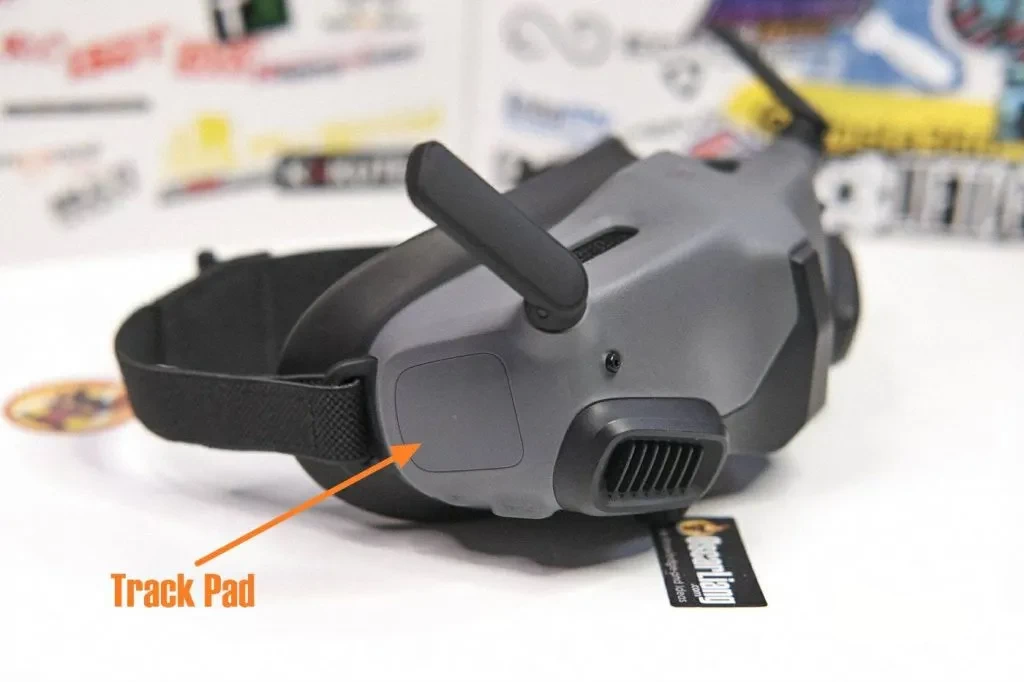

Трекпад

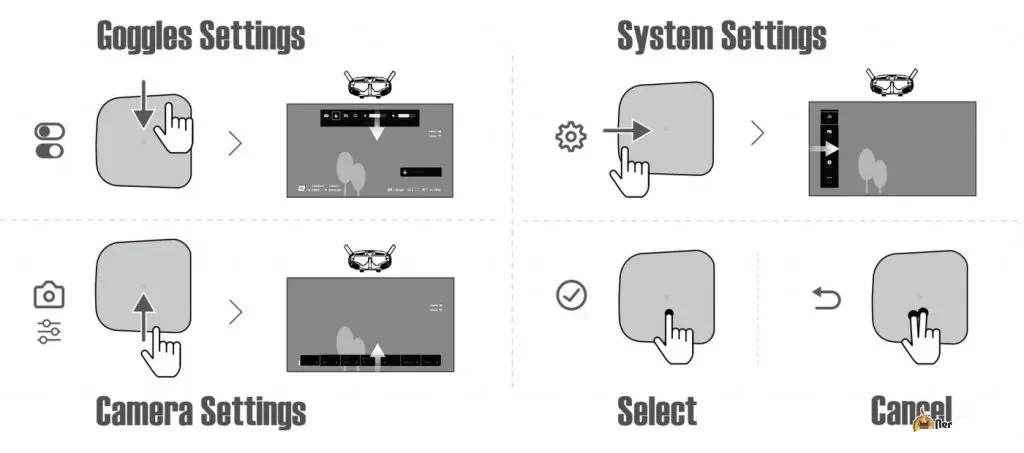

Модель не имеет кнопок и предлагает трекпад для навигации и управления через меню. Эта инновационная конструкция, вероятно, дешевле в производстве и более долговечна, чем механические кнопки, но может показаться менее удобной для пользователя. Трекпад может регистрировать неправильные жесты, что несколько раздражает, а для привыкания требуется время. С другой стороны, отсутствие кнопок означает, что вы случайно не нажмете их при надевании или снятии очков.

Цифровой видеорекордер (DVR)

Вот образец отснятого материала, записанного при помощи цифрового видеорекордера (DVR), встроенного в очки (при использовании O3 AU).

Видеорекордер очков Goggles 2 сейчас может записывать целый экран, в том числе экранное меню. Но вы можете выбрать запись чистого потока без служебной информации, если хотите (такая опция есть в настройках). Функция записи экранного меню является эксклюзивной для Goggles 2, так как наложение экранного меню и иной информации поверх видеопотока требует дополнительной мощности кодирования и обработки, которая доступна только в новых очках. При совместном использовании O3 Air Unit и старых очков FPV Goggles V2 вы сможете записывать только чистый видеопоток, как прежде.

Видео с DVR имеет разрешение 1080p на скорости 60 кадров в секунду, занимая больше пространства, чем прежде. Кроме того, вам потребуется более быстрая SD-карта. Имейте в виду, что видео в очках и DVR не стабилизировано. Кроме того, вы не можете выбрать в настройках вариант сохранения данных экранного меню в файле с расширением .srt (субтитры).

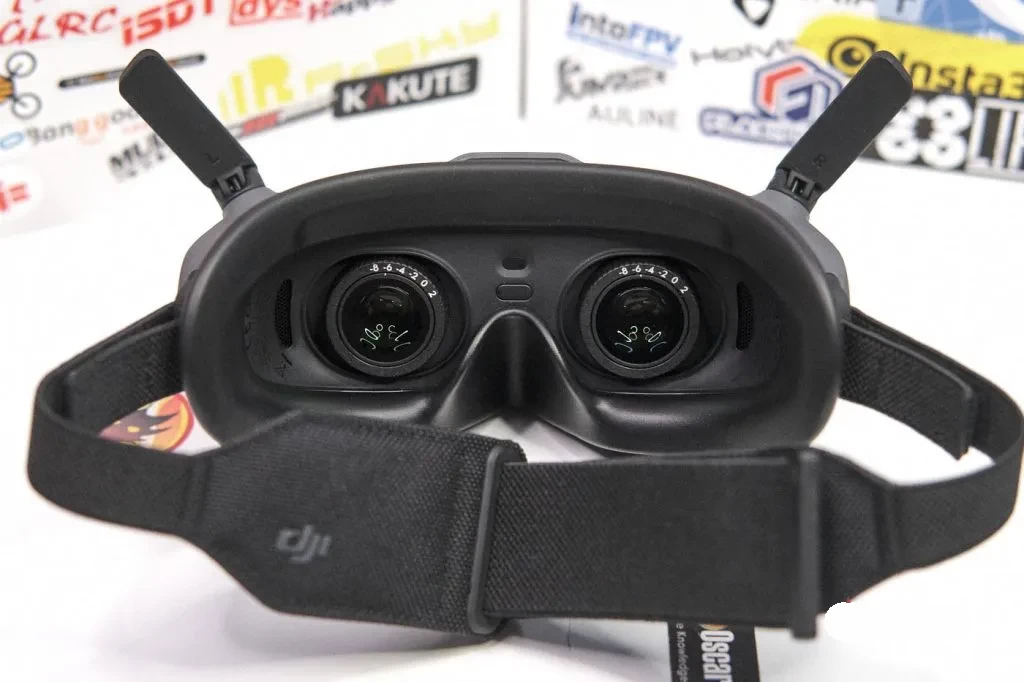

Межзрачковое расстояние и регулировка фокуса

Вы не можете носить обычные очки, пока используете Goggles 2, хотя в FPV Goggles V2 такая возможность была. Однако новая модель предлагает широкий диапазон регулировки фокусировки между +2 и -8 диоптрий. После того, как вы установите межзрачковое расстояние (IPD) и фокусировку, заблокируйте ручки, чтобы предотвратить случайные изменения.

Между линзами расположен датчик, который может определить, надеты на вас очки или нет. Когда вы их снимаете, экраны автоматически отключаются для экономии энергии. Когда вы снова надеваете их, включение экранов занимает около половины секунды. Есть некоторые опасения по поводу долговечности и надежности этого механизма, однако функция весьма удобная.

Головной ремень

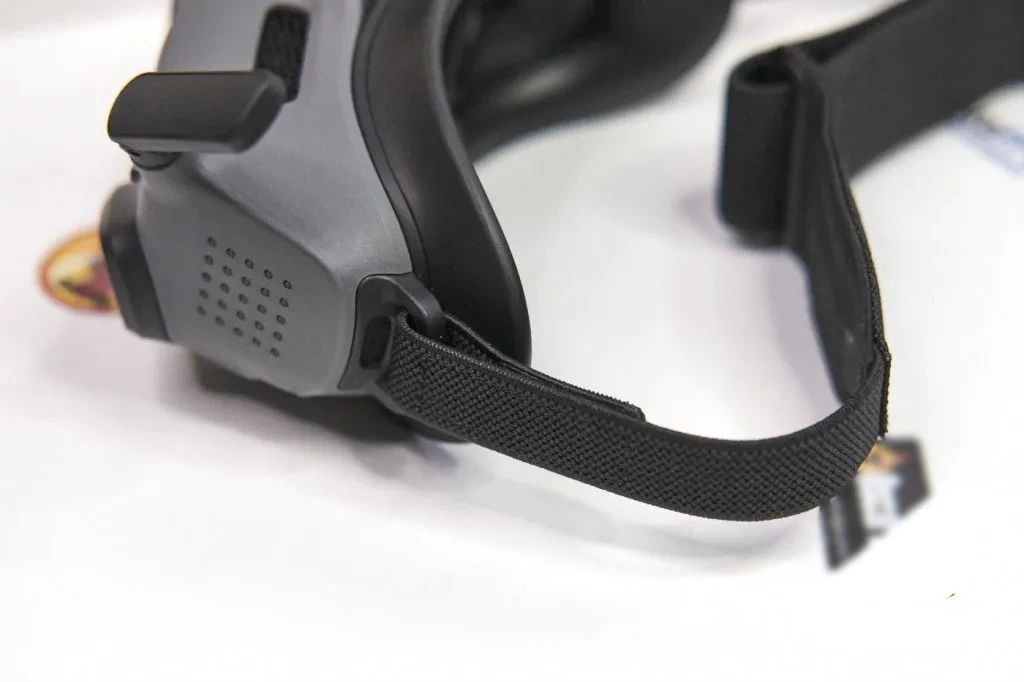

Головной ремень крепится к очкам с помощью липучки и легко снимается, если вы решите купить другой ремень на рынке запчастей. В целом он хорошо справляется со своей задачей, но, возможно, вы предпочтете более широкий, гибкий и эластичный ремень. Он не предназначен для крепления на нем аккумулятора, для этого может понадобиться держатель, отпечатанный на 3D-принтере. Сейчас многие пилоты просто кладут аккумулятор в карман во время полета.

Аккумулятор

В комплект очков входит 2-секционный аккумулятор емкостью 1800 мАч (вес 120 граммов), обеспечивающий около 3 часов автономной работы на одной зарядке.

Вывод видео

DJI Goggles 2 имеют порт USB-C для вывода видео. Вам понадобится кабель USB-C/USB-C и приложение DJI Fly, установленное на вашем смартфоне. Оно недоступно в магазине Google Play, но вы можете скачать APK-файл с сайта DJI.

Видеотрансляция отображается вместе с экранным меню Betaflight на вашем телефоне. В настоящее время нет возможности получить чистый видеопоток с Goggles 2 (без экранного меню и логотипа). Также неизвестно, возможно ли получить видеовыход HDMI (например, при помощи специального переходника) от Goggles 2. Если вам нужен чистый поток и выход HDMI при использовании O3 Air Unit, такие возможности есть у очков FPV Goggles V2, однако они вообще не могут отображать экранное меню.

Совместимость

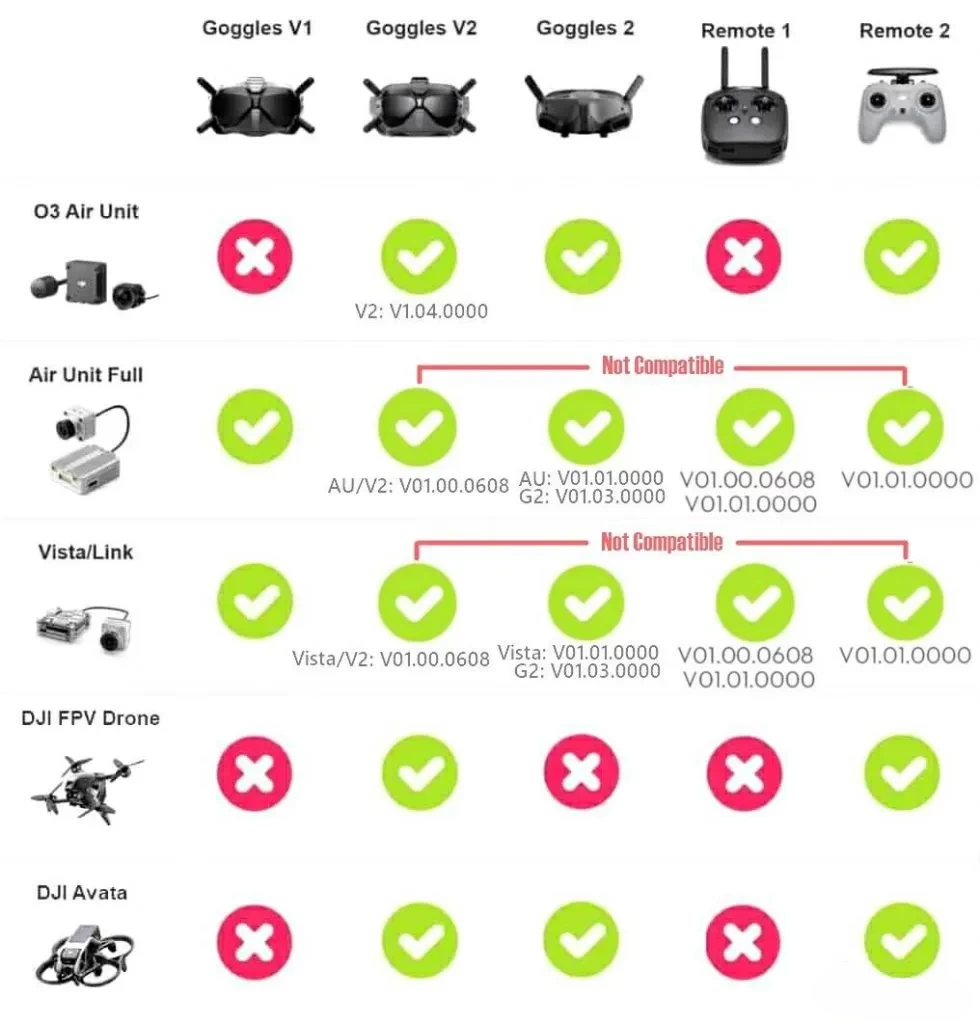

Вот таблица совместимости разных моделей очков и FPV-систем от DJI.



Как настроить DJI Goggles 2 и O3 Air Unit

Распаковка

Перед включением FPV-очков полностью зарядите аккумулятор. Поскольку зарядное устройство в комплект не входит, вы можете использовать любую зарядку с портом USB. Очки поддерживают технологии зарядки PD и QC мощностью до 12 Вт. Процесс зарядки от 0 до 100% занимает менее часа.

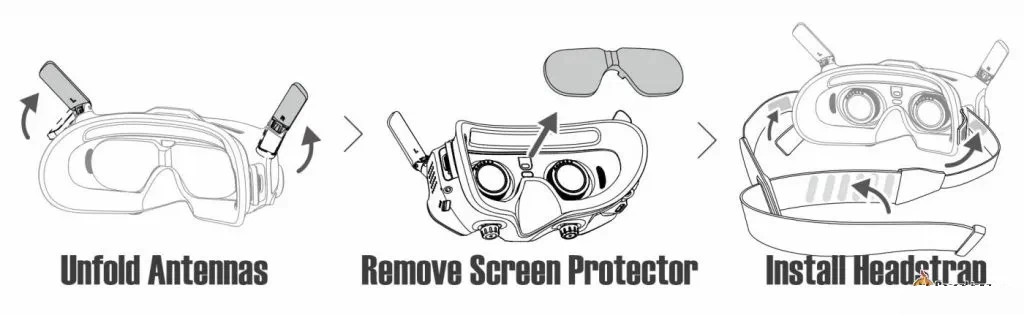

Разверните две верхние антенны, снимите защитную пленку и установите головной ремень, который крепится к очкам с помощью «липучки».

Включение очков

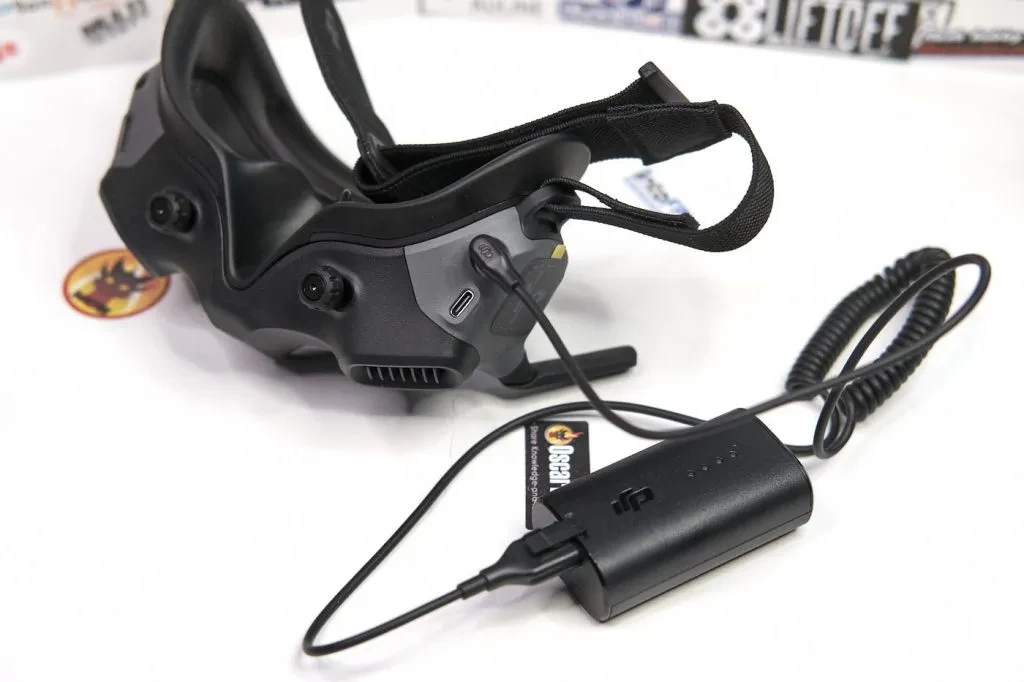

Чтобы включить очки, подсоедините к ним аккумулятор. На аккумуляторе есть кнопка питания. Нажмите ее один раз, чтобы проверить уровень заряда батареи. Нажмите ее еще раз и удерживайте в течение двух секунд, чтобы включить или выключить устройство. Когда очки загрузятся, вы услышите звук (в очках есть динамики!).

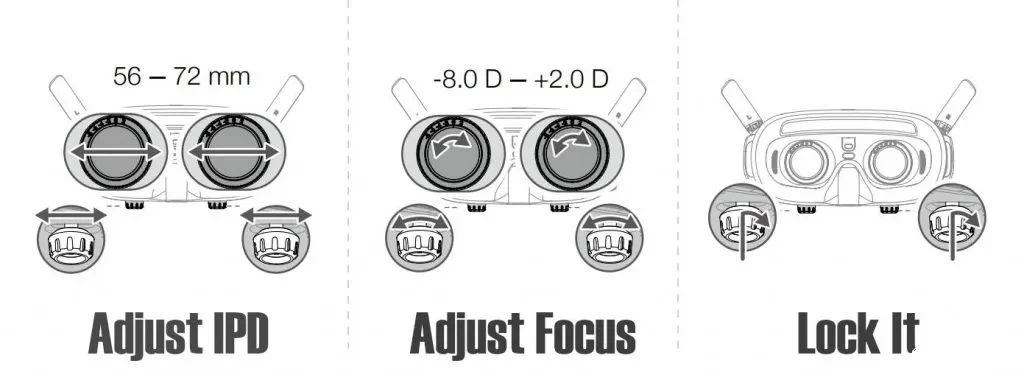

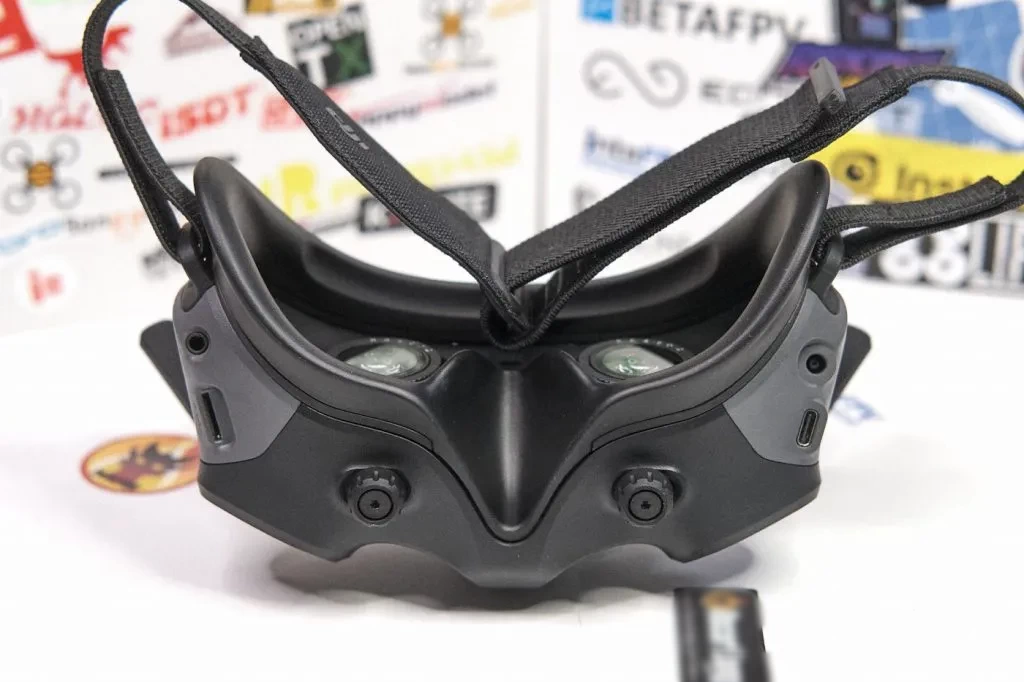

Как только в очках появится изображение, отрегулируйте межзрачковое расстояние и фокус с помощью дисков, расположенных снизу. Сделайте настройки сначала для одного глаза, закрыв при этом другой. Затем повторите те же шаги для другого глаза.

Давите на левую и правую половину диска, чтобы вы могли относительно хорошо видеть все четыре угла с минимальным размытием краев. Для некоторых людей невозможно добиться абсолютно четких углов/краев, просто выберите максимально лучшее положение. Затем поверните диск, чтобы отрегулировать фокус, пока изображение не станет кристально чистым. Нажмите ручку вверх и поверните ее влево, чтобы зафиксировать настройку и предотвратить случайное изменение межзрачкового расстояния и фокуса.

Фокус может регулироваться от -8 до +2 диоптрий. Если вам требуется значение, выходящее за пределы этого диапазона, или нужна коррекция астигматизма, производитель предоставляет оправы для стекол, которые можно установить на Goggles 2. Таким образом, вы может использовать ваши собственные линзы.

В отличие от большинства других FPV-очков, новая гарнитура DJI не имеет кнопок, управление осуществляется через тачпад. Когда вы первый раз включите девайс, вам предложат пройти обучение, объясняющее, как при помощи тачпада получить доступ к меню, изменить настройки, блокировать/разблокировать экран. На самом деле это совсем несложно.

Вы должны приобрести SD-карту для видеорекордера (DVR), который будет записывать ваш полет и поможет обнаружить ваш дрон в случае крушения. Так как DVR записывает видео в разрешении 1080p, вам понадобится быстрая карта памяти. При установке карты Sandisk 16GB Class10 A1 от очков DJI FPV Goggles V2 (которая записывает видео 720p) мы получили предупреждение, что это медленная карта.

Не забудьте отформатировать SD-карту перед началом использования.

Активация

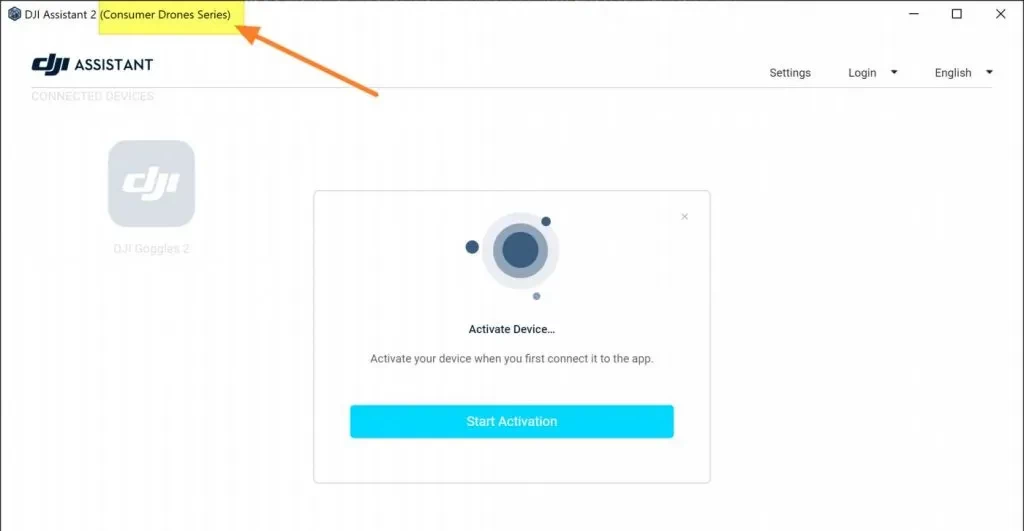

После прохождения обучения активируйте очки при помощи программы DJI Assistant 2, которая доступна для Windows и MacOS.

Важно! Вам нужна программа для серии потребительских дронов (Consumer Drones Series), а не для DJI FPV Series. Скачать DJI Assistant 2 можно здесь.

Обновление прошивки

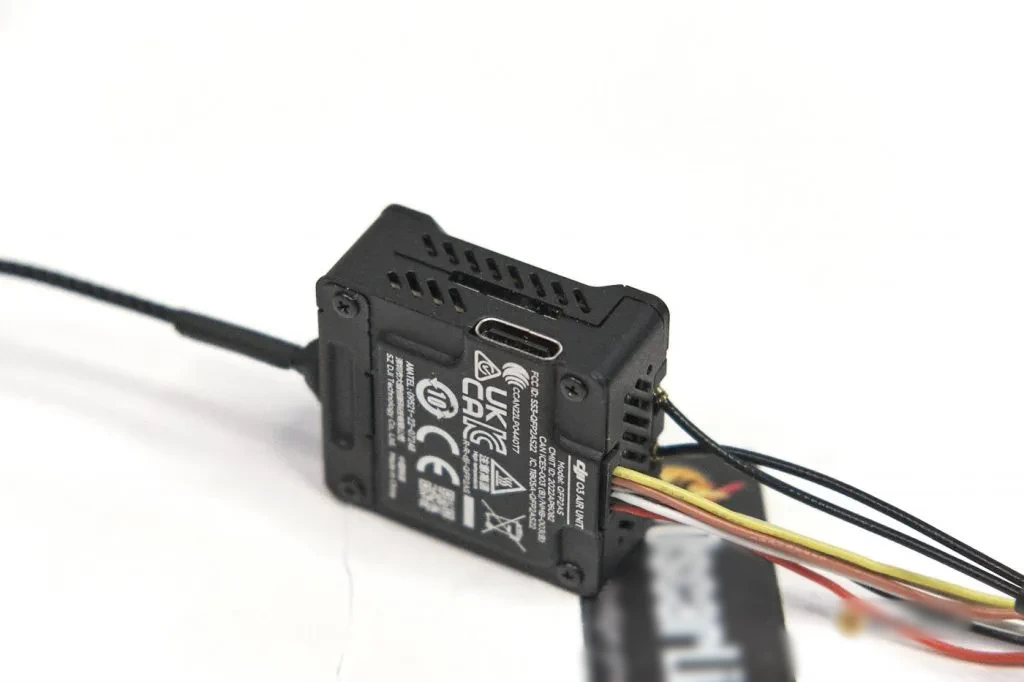

Вы можете обновить O3 AU с помощью программного обеспечения DJI Assistant 2 (серия потребительских дронов), которое упоминалось выше.

Подключите блок O3 Air Unit к вашему компьютеру через порт USB-C. Включать блок O3 Air не нужно. Кабель USB-C в комплект поставки не входит, но любой кабель для передачи данных USB-C должен работать нормально. Откройте программу DJI Assistant 2 и активируйте модуль, при этом прошивка будет обновлена до последней версии.

Если нужно обновить очки FPV Goggles V2, чтобы они стали поддерживать O3 Air Unit, вы должны будете использовать упомянутую программу DJI Assistant 2 (серия потребительских дронов). То же самое касается обновления блока Vista для получения совместимости с Goggles 2. Скорее всего, в будущем DJI откажется от серии FPV-дронов.

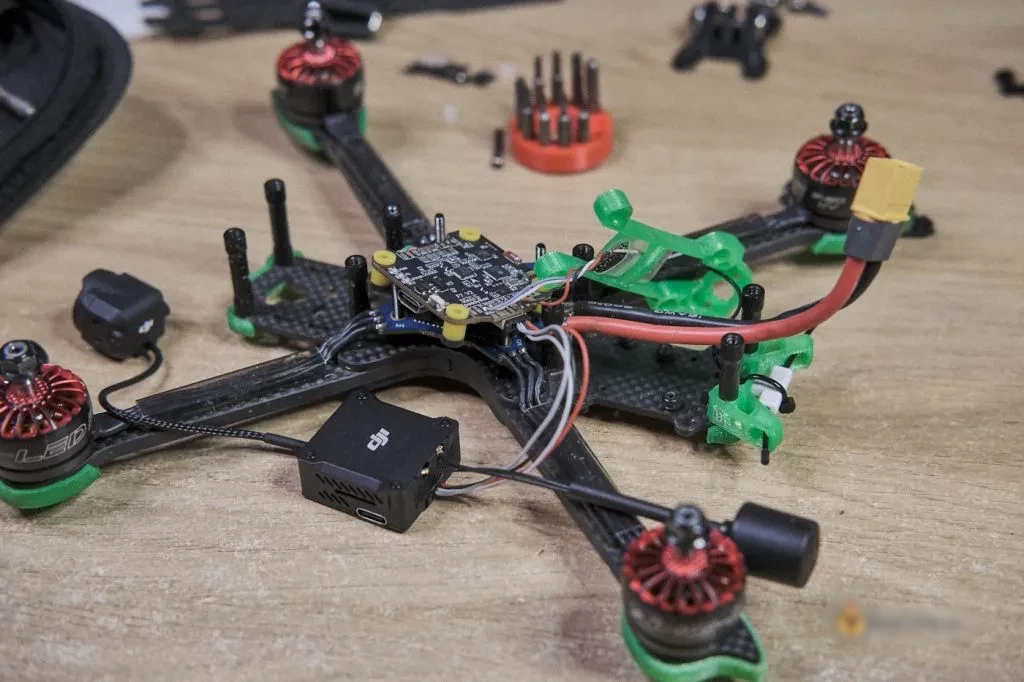

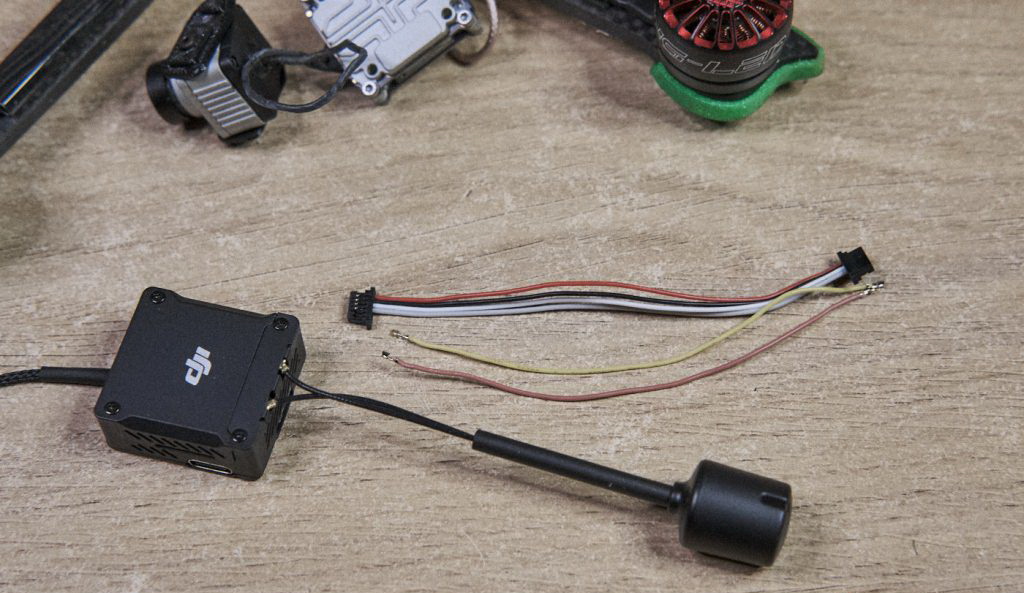

Подключение O3 Air Unit к полетному контроллеру

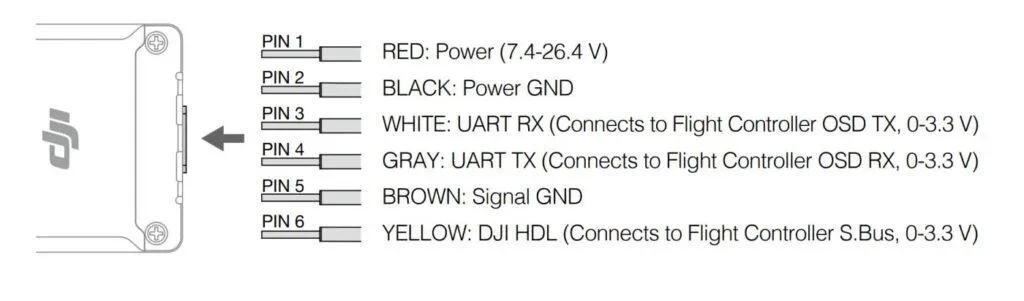

O3 Air Unit имеет ту же схему расположения выводов, что и предыдущие Air Unit и Vista, и легко подключается к полетным контроллерам с 6-контактным разъемом DJI. Питание могут обеспечивать батареи от 2S до 6S (напряжение 7,4-26,4 В), максимальная потребляемая мощность составляет около 16 Вт (ток 1,6 А при напряжении 10 В). Если вы используете стабилизатор тока, убедитесь, что он достаточно мощный.



Большинство полетных контроллеров имеют разъемы Plug&Play и не требуют пайки. Но соблюдайте порядок в подключении проводов, в некоторых редких случаях может потребоваться поменять кабели местами

Если вы используете свой собственный радиоприемник, убедитесь, что вы удалили провода DJI HDL и GND (желтый и коричневый), как на фотоснимке.

Экранное меню

DJI O3 AU полностью поддерживает экранное меню Betaflight. Само меню и все его элементы функционируют должным образом.

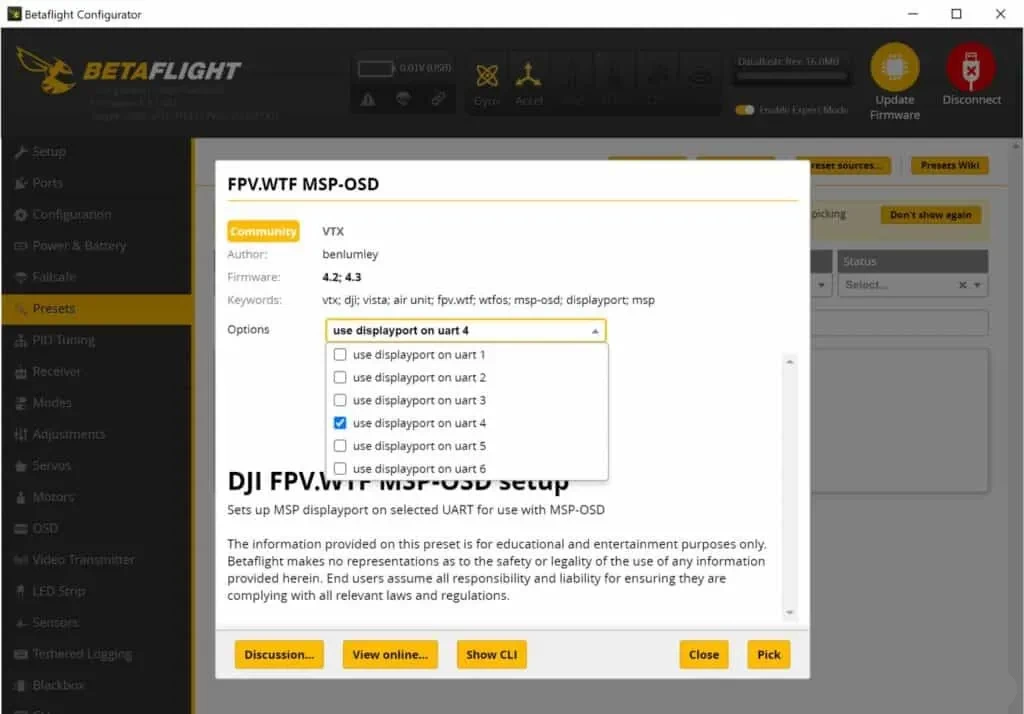

Если вы используете Betaflight 4.3, зайдите на вкладку Presets («Предустановки») и в поиске введите dji, после чего должен всплыть пресет FPV.WTF MSP-OSD. В настройках выберите тот UART, который вы подключили к блоку O3.

Выбор этого пресета аналогичен вводу следующих команд в интерфейсе командной строки (CLI):

Однако через «Предустановки» сделать это гораздо проще.

Сопряжение DJI Goggles 2 и O3 Air Unit

Включите очки. На трекпаде переместите палец вправо, чтобы открыть системное меню. Зайдите в раздел Status («Состояние») и выберите устройство DJI O3 Air Unit.

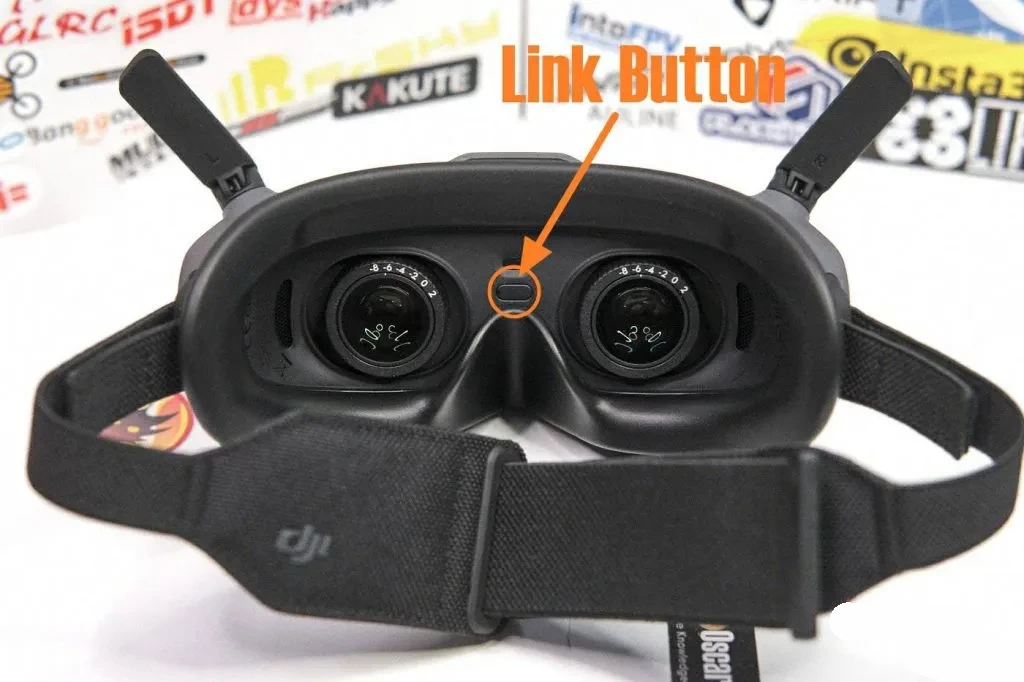

Затем нажмите кнопку связи, которая находится между линзами.

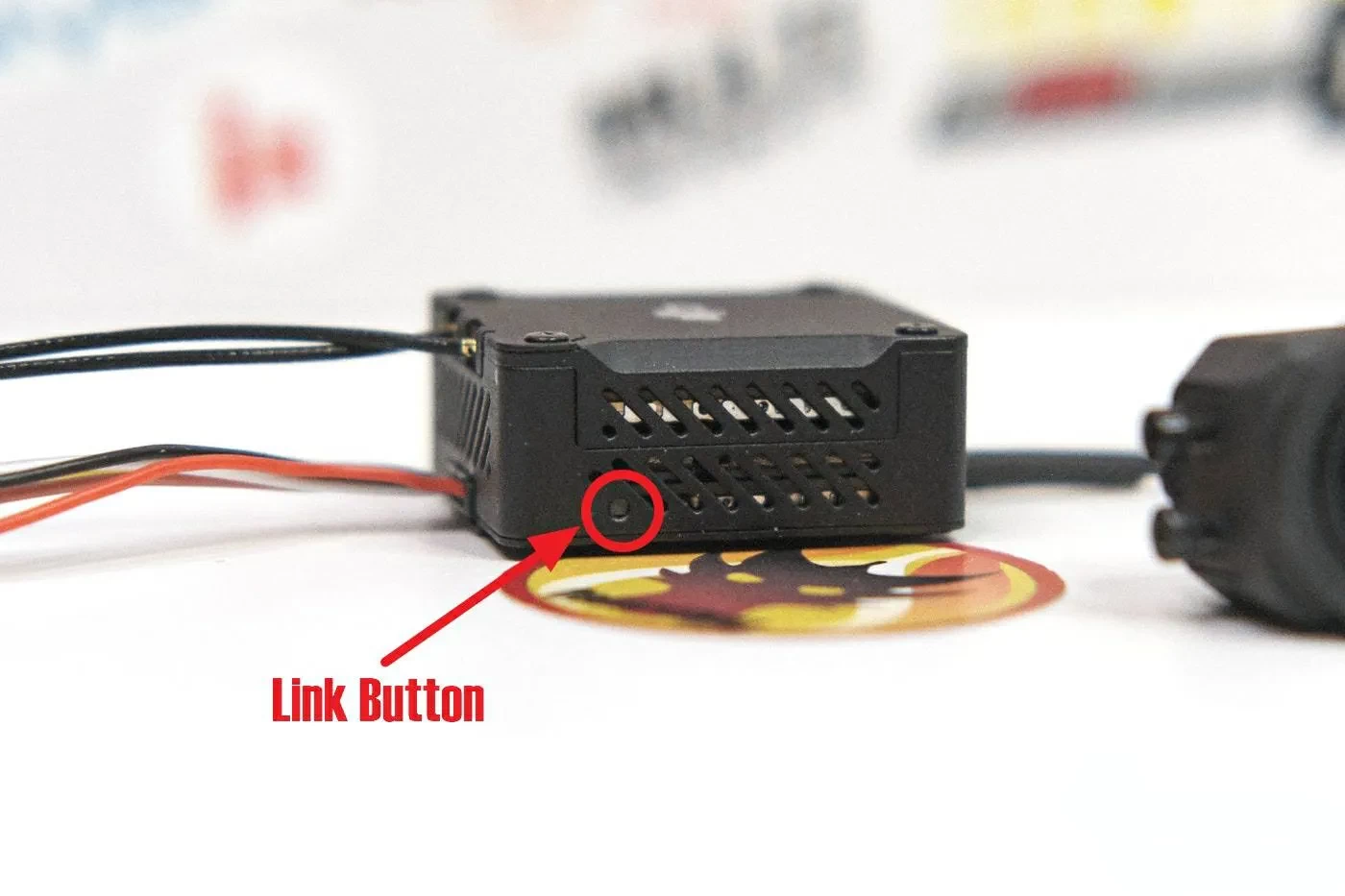

Включите блок O3, подождите, пока зеленый светодиод отключится и станет красным. Нажмите кнопку привязки, светодиод начнет мигать. Поле успешного сопряжения светодиод станет зеленым, и в ваших очках появится изображение с камеры.

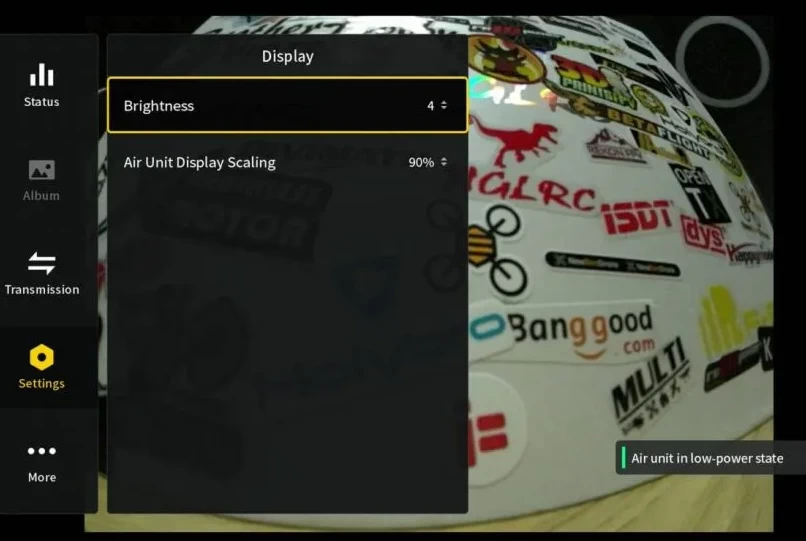

Чтобы включить экранное меню HD, вы должны зайти в меню настроек очков, раздел Display («Дисплей»). В пункте Canvas Mode «Режим холста» выберите HD OSD.

Это позволит вам отображать экранное меню шрифтом меньшего размера, и вы сможете перетаскивать элементы экранного меню до самого края экрана. Если вы выберете обычный режим, шрифт будет намного больше.

Если в очках отсутствует опция «Режим холста», возможно, вам необходимо обновить прошивку.

На вкладке Betaflight OSD убедитесь, что в разделе Video Format («Формат видео») выбран HD.

Привязка очков DJI FPV Goggles V2 к блоку O3 Air Unit

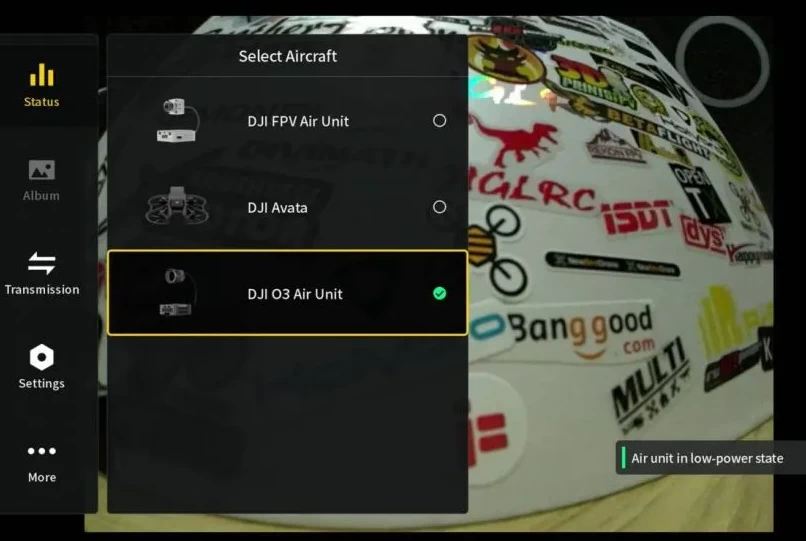

В меню FPV Goggles V2 идите в Settings («Настройки») => Device («Устройство») => Switch to DJI FPV («Подключиться к DJI FPV»). Затем выключите и включите очки. Это важно; если вы находитесь в неправильном режиме, обновление не будет проведено должным образом.

Затем подключите очки V2 к компьютеру, откройте приложение DJI Assistant 2 (серия DJI FPV) и обновите прошивку до последней версии. Если вы заинтересованы в получении root-доступа к своим очкам и установке WTFOS, вам необходимо получит root-доступ перед обновлением.

После того, как обновление завершится, идите в меню Settings («Настройки») => About («Об устройстве») => Switch Aircraft Model («Выбрать модель дрона») => DJI O3 Air Unit.

Включите O3 AU и очки, затем нажмите кнопки привязки на обоих устройствах, и они будут спарены в течение нескольких секунд.

Предупреждение! После того, как вы в FPV Goggles V2 переключите режим на использование O3 Air Unit, будут потеряны все ваши предыдущие привязки к Vista и FPV Air Unit. Если вы хотите использовать свои старые FPV-системы от DJI, вам придется привязать их снова. Предположительно, если вы привяжете одну из старых моделей, все привязки вернутся (информация не подтверждена), но тогда пропадут ваши привязки к модулям O3 Air. Это больше похоже на ошибку, чем на функцию. Надеемся, DJI исправит это в будущих обновлениях прошивки.

Разблокировка режима FCC

Режим FCC имеет отношение к Федеральной комиссии по связи (Federal Communications Commission– FCC), которая регулирует стандарты радиосвязи в США.

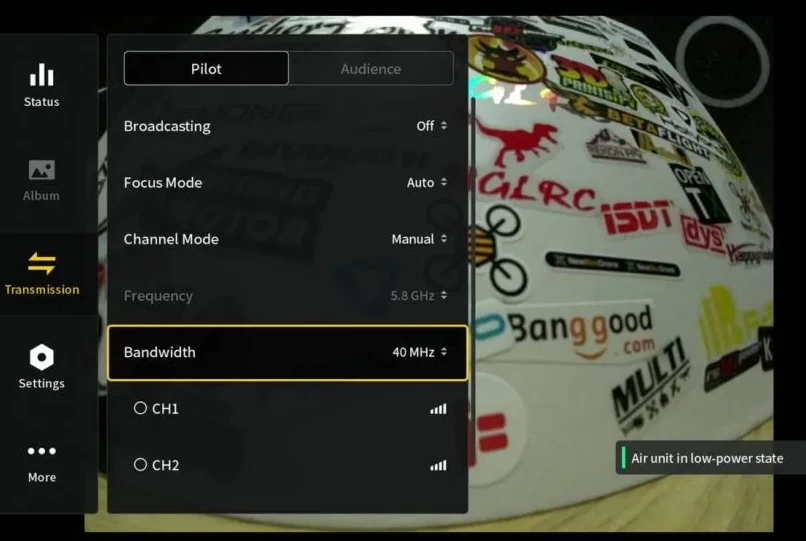

В режиме FCC должно быть 7 доступных каналов в режиме 20 МГц и 3 доступных канала в режиме 40 МГц.

Если ваши очки Goggles 2 поставляются с режимом CE (для соответствия европейским нормам), они будут ограничены по выходной мощности (только 25 мВт) и каналам. Будет только один доступный канал в режиме 40 МГц и 3 доступных канала в режиме 20 МГц.

Вы можете выполнить «взлом FCC», чтобы разблокировать более высокую выходную мощность (увеличенную дальность и усиленное проникновение сигнала) и увеличить число каналов (это позволяет большему количеству пилотов находиться в воздухе одновременно). Однако такое расширение должно быть разрешено законами местности, где вы летаете. Это просто файл, который вы помещаете в очки.

Переключение на режим FCC производится тем же самым способом, что и для дрона DJI Avata. Просто скачайте файл ham_cfg_support, разархивируйте его и поместите в корневой каталог SD-карты, а затем вставьте ее в очки.

Чтобы проверить, находитесь ли вы в режиме FCC, идите в Settings («Настройки») => Transmission («Передача») => Channel Mode («Режим канала»). Под диапазоном 40 МГц включите Manual («Ручной»). В режиме FCC должны быть доступны 3 канала, в то время как режим CE показывает только один.

Режим FCC останется постоянным, однако вы можете вернуться в режим CE из режима FCC, выполнив сброс настроек гарнитуры до заводских настроек в меню Settings/About («Настройки»/«Об устройстве»).

Запись видео

Чтобы начать запись в Goggles 2, проведите пальцем по трекпаду сверху вниз, чтобы получить доступ к кнопке Record («Запись») в экранном меню. В качестве альтернативного решения вы может настроить ваши очки и модуль O3, чтобы они начинали запись, как только вы запустите квадрокоптер. Это делается через меню Settings («Настройки») =>Camera («Камера») =>Advanced Camera Settings («Расширенные настройки камеры»). Это более удобный вариант для многих пилотов.

Чтобы скачать видео, подключите USB-кабель. Не нужно извлекать SD-карту. При подключении O3 AU вы увидите два отдельных внешних накопителя: один для SD-карты и один для внутренней памяти. При переносе видео с очков Goggles 2, вы должны сперва их включить. В противном случае соединение через USB вам ничего не даст.

Вы можете обнаружить, что в O3 Air Unit видеофайлы разбиты на части объемом примерно по 4 ГБ. Это связано с форматированием FAT32 на SD-карте. Эта файловая система имеет ограничение 4 ГБ по объему файлов. С этим ничего не поделаешь. Но вы можете записывать видео с меньшим разрешением или более частотой кадров, чтобы получить более компактный размер файлов.

Однако здесь есть и положительная сторона. Когда эти разделенные файлы последовательно импортировать в видеоредактор, они должны воспроизводиться как единое целое. Не должно быть никаких пропусков, заиканий или наложений. Таким образом, у вас может быть несколько файлов для одного сеанса записи, но окончательный вариант отредактированного видео будет представлять собой один плавный непрерывный клип.

Если вам нужно стабилизировать эти видео в Gyroflow, то для обеспечения согласованности программа позволит вам сначала импортировать эти клипы, а затем применить стабилизацию.

Режим аудитории (Audience Mode)

Также известный как режим зрителя (Spectator Mode), он позволяет вам наблюдать, как летают другие пилоты (которые также используют очки Goggles 2 с O3 AU). Режим аудитории также позволяет подключиться к владельцам очков FPV Goggles V2 и Integra, если они летают на дроне с O3 Air.

В режиме аудитории очки пилота ретранслируют сигнал, а другие очки настраиваются на эту ретрансляцию. Зрители могут столкнуться с более низким качеством видео, чем в пилотной версии. Однако режим аудитории имеет свои издержки, поскольку часть полосы пропускания, используемая для связи с дроном, теперь используется для связи с соседними очками. В результате пилот может столкнуться с ухудшением качества связи.

Замена антенны

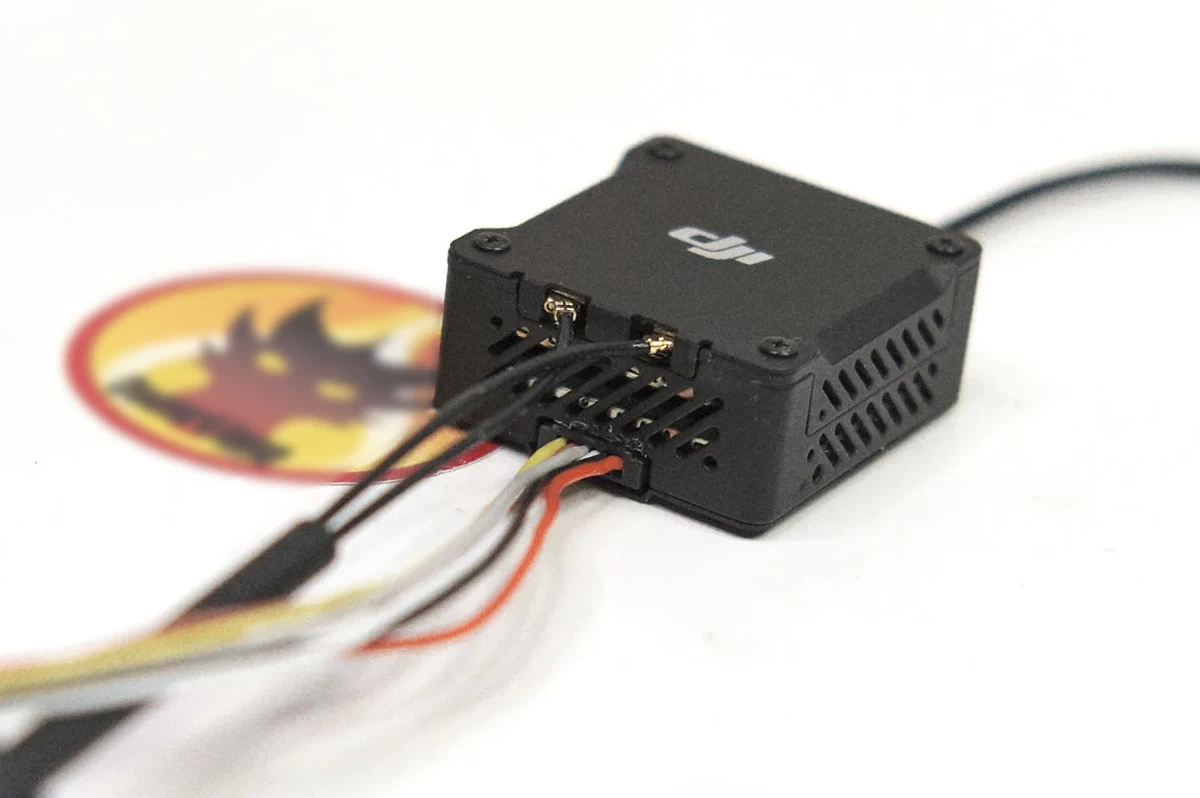

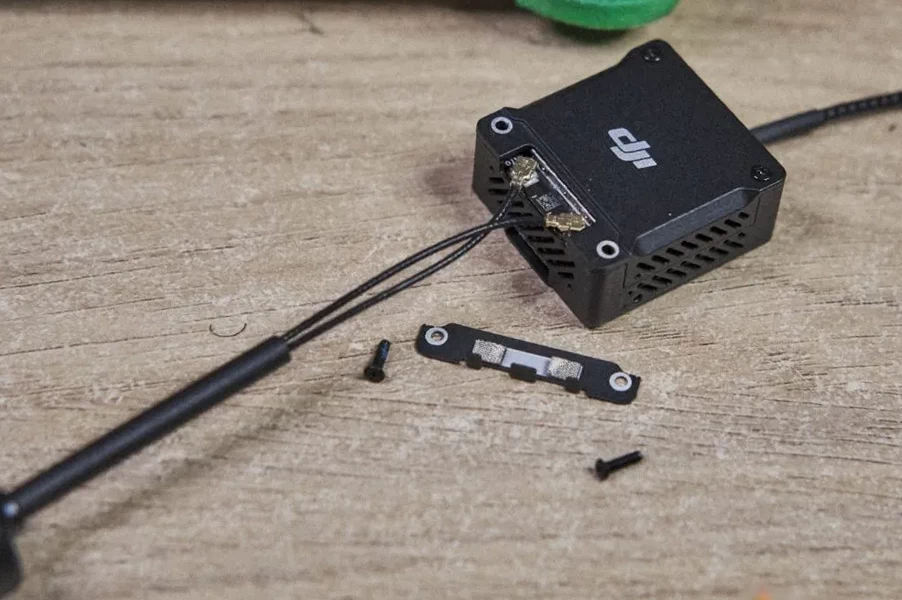

Чтобы снять антенну с О3 Air Unit, удалите металлическую планку и отсоедините разъемы UFL.

Лучшие настройки

Сначала краткий обзор, позднее мы объясним, что делают эти настройки.

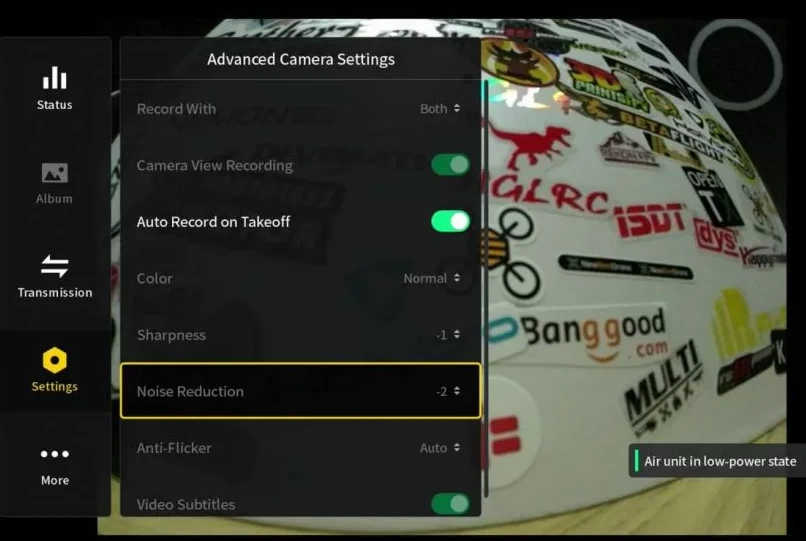

Настройки камеры:

• Резкость (Sharpness) -1

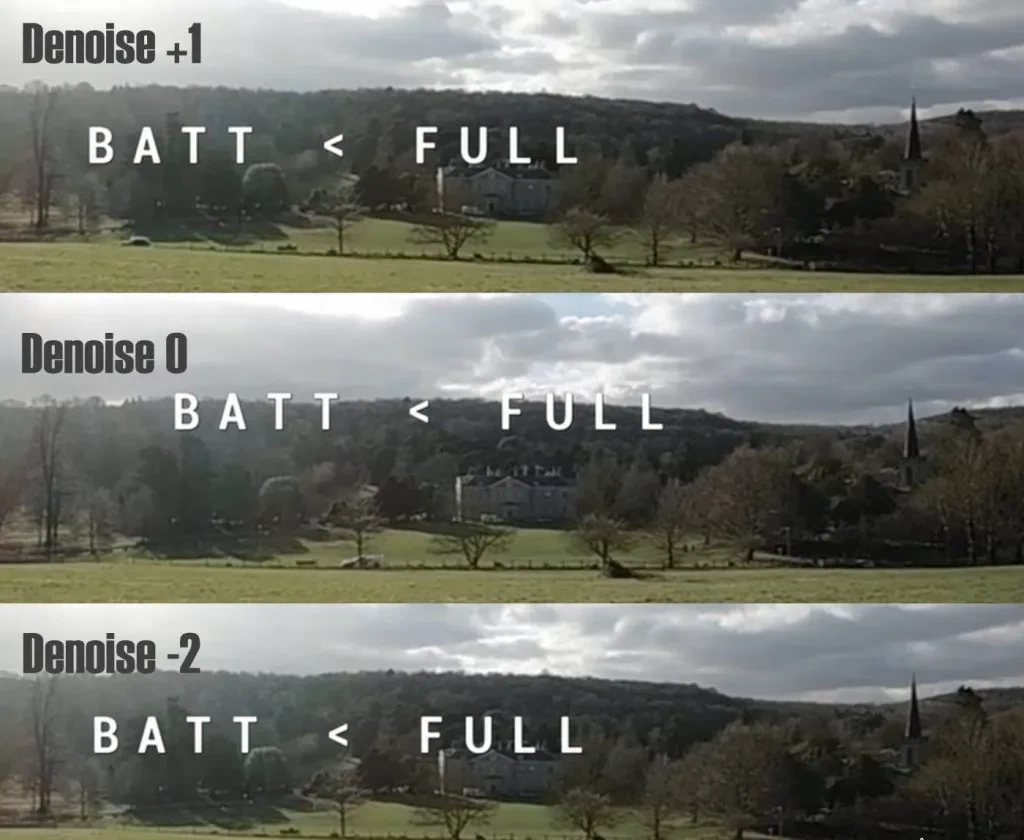

• Шумопонижение (Noise Reduction) -2.

Рекомендуемые настройки для лучшего FPV-опыта:

• Частота 100 кадров в секунду
• Автоматический режим (Auto Mode)

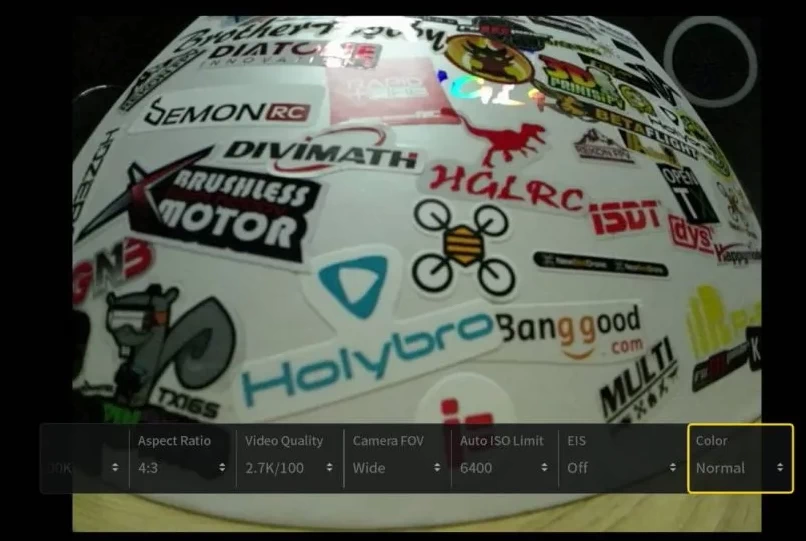

• Соотношение сторон 4:3
• Цвет нормальный (Color Normal)
• Максимальное значение ISO

Рекомендуемые настройки для лучшего качества видеозаписи HD (при использовании ND-фильтра, стабилизации Gyroflow и цветокоррекции):

• Разрешение 2,7K на скорости 60 кадров в секунду
• Ручной режим (Manual Mode)
• Затвор (Shutter) 1/120
• ISO – как можно ниже, идеальное значение 100, но зависит от условий освещения. Убедитесь, что оно позволяет вам видеть изображение.
• Баланс белого (White Balance) выставляется вручную, чтобы соответствовать обстановке: 4500K (солнечный день), 5500K (облачный день) или 5000K (легкая облачность)
• Соотношение сторон 4:3
• Поле зрение широкое (FOV Wide)
• Цвет кинематографический (D-Cinelike)
• Электронная стабилизация отключена (EIS Off).

Рекомендуемые настройки для хорошего качества видеозаписи HD (для ленивых людей, редактирование не требуется):

• Разрешение 2,7K на скорости 60 кадров в секунду
• Автоматический режим
• Цвет нормальный
• Автоматический баланс белого
• Электронная стабилизация включена (EIS On)
• ISO – как можно ниже, идеальное значение 100, но зависит от условий освещения. Если не уверены, просто оставьте значение 6400. Изображение может выглядеть зернистым при полетах в темных местах, но, по крайней мере, будет видимым.

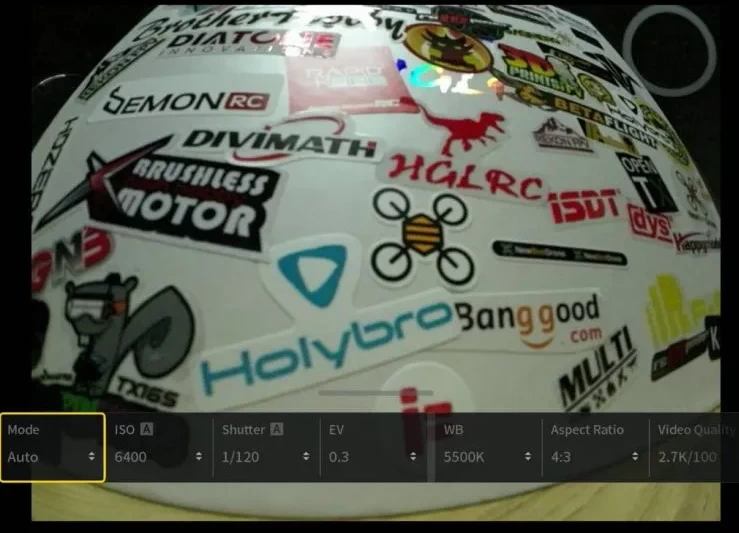

Настройки камеры O3 Air Unit

Разрешение и частота кадров

Наилучшее разрешение и идеальная частота кадров для O3 Air Unit зависят от предполагаемого использования. Хотя 4K предлагает самый высокий битрейт и разрешение, он работает при соотношении сторон 4:3, а это влияет на постобработку. В целом, 2,7K на скорости 100 кадров в секунду – хороший вариант, предлагающий соотношение сторон 4:3, приличный битрейт и плавный видеопоток в очках. Частота 100 кадров в секунду обеспечивает наиболее плавный полет, но ваш видеоредактор может не поддерживать его (поскольку большинство таких программ поддерживают только скорость до 60 кадров в секунду). В этом случае вы можете использовать 60 кадров в секунду.

Более высокая частота кадров обычно поддерживает более высокий битрейт. Разрешение не влияет на ваше FPV-изображение. Зато важную роль играет частота кадров, поскольку очки будут отображать ту же частоту кадров, которую вы выбрали для записи.

Вот список разрешения/частоты кадров и соответствующего битрейта/объема данных в минуту:

• 1080p, 120 к/с, 100 Мбит/с (750 МБ/мин)
• 1080p, 100 к/с, 100 Мбит/с (750 МБ/мин)
• 1080p, 60 к/с, 80 Мбит/с (600 МБ/мин)
• 1080p, 50 к/с, 80 Мбит/с (600 МБ/мин)
• 1080p, 30 к/с, 40 Мбит/с (300 МБ/мин)
• 2,7K, 120 к/с, 150 Мбит/с (1,13 ГБ/мин)
• 2,7K, 100 к/с, 150 Мбит/с (1,13 ГБ/мин)
• 2,7K, 60 к/с, 130 Мбит/с (0,98 ГБ/мин)
• 2,7K, 50 к/с, 130 Мбит/с (0,98 ГБ/мин)
• 2,7K, 30 к/с, 80 Мбит/с (600 МБ/мин)
• 4K, 120 к/с, 150 Мбит/с (1,13 ГБ/мин)
• 4K, 100 к/с, 150 Мбит/с (1,13 ГБ/мин)
• 4K, 60 к/с, 150 Мбит/с (1,13 ГБ/мин)
• 4K, 50 к/с, 150 Мбит/с (1,13 ГБ/мин)
• 4K, 30 к/с, 110 Мбит/с (0,83 ГБ/мин).

ISO и скорость срабатывания затвора

Установка ISO и скорости срабатывания затвора (Shutter Speed) в автоматический режим работает хорошо при разных условиях освещения. Чтобы выбрать эту настройку, проведите пальцем вверх по трекпаду и выберите для пункта «Режим» (Mode) значение Auto.

Однако при использовании ND-фильтра вы должны выбрать ручной режим (Manual mode). Установите ISO как можно ниже и фиксированное значение скорости затвора в соответствии с выбранной частотой кадров. Выберите скорость затвора, которая вдвое превышает частоту кадров, чтобы максимально использовать преимущества ND-фильтров.

Цвет

O3 AU предлагает два цветовых режима: нормальный и кинематографический. Последний обеспечивает ровный цветовой профиль с более широкой цветовой гаммой, динамическим и тональным диапазоном для более гибкой цветокоррекции. Однако он также влияет на изображение в ваших очках.

Для большинства случаев рекомендуется нормальный цвет, поскольку он лучше выглядит в очках. Если вы планируете применить цветокоррекцию для отснятого материала, кинематографический режим будет более подходящим вариантом. Для настройки цветового режима выберите в меню последнюю колонку.

EV

EV, Exposure Value («Величина экспозиции») может быть отрегулирована в соответствии с вашими предпочтениями. Если вы считаете дефолтные настройки слишком темными, попробуйте увеличить EV до +0.3. Для регулировки сделайте жест вверх по трекпаду и в настройках камеры найдите нужную опцию.

Резкость (Sharpness)

Установите резкость на -1 для оптимального качества изображения. Сделайте жест вправо и войдите в Settings («Настройки») =>Camera («Камера») =>Advanced Camera Settings («Расширенные настройки камеры»).

Регулировка резкости может оказать заметное влияние на изображение, а значение -1 обеспечивает хороший баланс между мягкостью и чрезмерной резкостью.

Шумопонижение

Установите шумопонижение на -2, чтобы изображение было максимально четким. Эта настройка может иметь более тонкий эффект, но уменьшение шума может повысить детализацию, особенно в темных областях.

Электронная стабилизация изображения (EIS)

EIS, или Electronic Image Stabilization («Электронная стабилизация изображения»), позволяет использовать встроенную технологию Rocksteady для стабилизации отснятого материала, записанного O3 AU. Обратите внимание, что это не влияет на то, что вы видите в очках, а только на записанные кадры.

Выключение этой опции означает, что видео не стабилизировано, но будет записано с данными гироскопа для использования стабилизации Gyroflow в ходе пост-обработки. Этот метод предлагает больше вариантов настройки стабилизации. Однако имейте в виду, что данные гироскопа записываются только в том случае, если для поля зрения камеры установлено значение «Широкое».

Для достижения наилучших результатов убедитесь, что ваш квадрокоптер относительно свободен от вибраций, что очень важно как для Rocksteady, так и для Gyroflow. DJI рекомендует использовать частоту ШИМ 48 кГц на вашем контроллере скорости.

Настройки Goggles 2

Разрешение и частота кадров

Для наилучшего полетного опыта установите разрешение 2,7K на скорости 100 кадров в секунду (или 1080p на 100 к/с).

Вот задержка для каждого значения разрешения и частоты кадров (цифры из файлов SRT в O3 AU):

• 1080p, 120 к/с, 34 мс
• 1080p, 100 к/с, 40 мс
• 1080p, 60 к/с, 34 мс
• 1080p, 50 к/с, 40 мс
• 1080p, 30 к/с, 34 мс
• 2,7K, 120 к/с, 34 мс
• 2,7K, 100 к/с, 40 мс
• 2,7K, 60 к/с, 34 мс
• 2,7K, 50 к/с, 40 мс
• 2,7K, 30 к/с, 34 мс
• 4K, 120 к/с, 34 мс
• 4K, 100 к/с, 40 мс
• 4K, 60 к/с, 34 мс
• 4K, 50 к/с, 40 мс
• 4K, 30 к/с, 34 мс.

Похоже, что на задержку влияет только частота кадров. Мы рекомендуем для более плавного FPV-потока использовать 100 кадров в секунду, хотя задержка здесь больше, чем при других частотах (40 против 34 мс).

По ощущениям, 120 к/с работают так же, как и 60 к/с. Частота кадров в очках ниже, но все равно качество довольно хорошее. При 50 к/с оно заметно ниже, чем при 100 и 60 к/с, но летать можно. Скорость 30 к/с часто выдает «заикание», поэтому летать некомфортно.

Как уже упоминалось, разрешение не влияет на видеопоток, поэтому выбирайте то, что вам нравится.

Для регулировки разрешения и частоты кадров, сделайте жест вверх на трекпаде и найдите в настройках камеры пункт «Качество видео» (Video Quality).

Внимание! При выборе 4K вы не можете использовать соотношение сторон 4:3, только 16:9.

Пропускная способность (Bandwidth)

Установите полосу пропускания 40 МГц при полете в одиночку и 20 или 10 МГц при полете в группе, чтобы минимизировать помехи. Чтобы настроить пропускную способность, проведите пальцем вправо, перейдите в раздел «Передача» (Transmission), установите для параметра «Режим канала» (Channel Mode) значение «Вручную» (Manual) и выберите желаемую пропускную способность.

Чем больше полоса пропускания, тем лучше качество изображения. Так что используйте частоту 40 МГц, когда можете. Но при полете с другими людьми лучше выбрать меньшую полосу пропускания, которая вызывает меньше помех и позволяет большему количеству людей летать вместе. При использовании 40 МГц максимальное количество доступных каналов уменьшается с 7 до 3 (в режиме FCC).

Масштабирование изображения

Если при использовании Goggles 2 вы видите размытые края, можно уменьшить изображение для большей четкости. Для этого проведите пальцем вправо, перейдите в настройки дисплея выберите 90% в разделе «Масштабирование дисплея» (Display Scaling). Эта настройка должна помочь сделать экранное меню по углам более четким.

Заключение

Сигнал

Если говорить о качестве сигнала, O3 Air Unit определенно выделяется как более совершенное устройство по сравнению с Vista и оригинальным Air Unit. Качество изображения заметно выше благодаря улучшенному проникновению сигнала и впечатляющей бортовой записи 4K со стабилизацией изображения. На наш взгляд, повышение стоимости кажется оправданным, если сравнить с оригинальными Air Unit и Vista. Однако следует отметить, что установка O3 в большинство современных рам имеет сложности.

С другой стороны, хотя Goggles 2 получили множество улучшений по сравнению со своим предшественником, они не являются полным апгрейдом в плане качества сигнала. Качество связи не слишком улучшилось по сравнению с очками V2. Возможно, это связано с лучшими антеннами на рынке запчастей, доступными для V2. Возможно, в будущем могут появиться сторонние антенны, которые увеличат дальность действия и проникновение сигнала новой модели.

Комфорт и удобство использования

Комфорт и удобство использования Goggles 2 высоко оценены многими пользователями. Они невероятно легкие, и их удобно носить в течение длительного времени. Плотное прилегание, которое не дает проникнуть свету, также является большим плюсом для тех, кто хочет полностью погрузиться в полет.

Однако некоторые пользователи сообщают, что для хорошей фокусировки на экране требуется некоторое усилие. Кроме того, есть сообщения о размытых краях на Goggles 2, что может немного отвлекать внимание.



К счастью, есть обходной путь: можно изменить масштаб экрана в настройках системы. Также стоит отметить, что полная поддержка экранного меню Betaflight без какого-либо взлома является приятным бонусом для тех, кто предпочитает кастомизацию.

Поддержка микродронов, задержка, полеты при слабом освещении

O3 AU не является лучшим выбором для микродронов из-за размера и веса. Он лучше подходит для больших квадрокоптеров (например, 5 дюймовых), а также для фристайла или кинематографических полетов. Однако O3 все же позволяет использовать дроны меньшего размера, если опция бортовой записи для вас важнее веса.

Для гонок и агрессивных полетов в ограниченном пространстве, где время реакции имеет решающее значение, лучше выбрать другие системы с более низкой и стабильной задержкой, такие как HDZero. Кроме того, производительность O3 при слабом освещении не так сильна, как у других вариантов, представленных на рынке в данный момент.

Может ли O3 Air Unit заменить GoPro?

Хотя O3 Air Unit способен записывать в формате 4K и обеспечивает стабилизацию изображения, он не станет полноценной заменой специальной экшн-камеры, такой как GoPro. Одним из ограничений является то, что запись 4K доступна только с соотношением сторон 16:9, а это приводит к обрезке кадра и более низкому разрешению, поскольку датчик камеры имеет формат 4:3. Новинка DJI также требует аккуратного обращения, если вы хотите избежать проблем, связанных с вибрацией и колебаниями. Тогда функции стабилизации Rocksteady или Gyroflow будут работать эффективно.

Кроме того, камера O3 AU должна одновременно вести запись HD и FPV-трансляцию, что делает ее менее гибкой по сравнению с вариантом, где используется отдельная экшн-камера GoPro. Кроме того, в кадр могут попасть какие-то части дрона из-за особенностей установки FPV-камеры.

Хотя качество изображения O3 Air Unit улучшается и может быть сравнимо со старыми версиями GoPro, последние модели GoPro в целом по-прежнему предлагают лучшее качество картинки. ПО нашему мнению, лучше рассматривать O3 AU как достойную замену старых моделей GoPro, а не как полную замену современной GoPro.

Стоит ли покупать?

В целом кажется, что DJI O3 Air Unit и Goggles 2 предлагают ряд значительных улучшений по сравнению с предыдущими моделями с точки зрения качества изображения, проникновения сигнала и таких функций, как бортовая запись и стабилизация. Однако следует учитывать некоторые недостатки, такие как размер и вес блока O3 AU, который лучше подходит для более крупных дронов, а также его ограничения в качестве замены GoPro. Goggles 2 также не являются полным обновлением V2, но предлагают лучшие дисплеи и портативность. В конечном итоге решение инвестировать в эти новые продукты DJI зависит от индивидуальных предпочтений и приоритетов, а также от возможностей вашего бюджета.

Функция стабилизации Gyroflow

Как использовать Gyroflow

Стабилизировать кадры с камеры DJI O3 в Gyroflow очень просто. Данные гироскопа интегрированы в видеофайлы, а также содержат необходимый профиль объектива, что исключает необходимость синхронизации и настройки. После правильной настройки камеры процесс стабилизации не вызовет особых сложностей. Программу Gyroflow для разных операционных систем можно скачать по ссылке, а затем установить на компьютер, планшет или смартфон.

Вот краткая пошаговая инструкция:

1. Перед тем, как начать запись, отключите встроенную стабилизацию камеры (EIS/Rocksteady) и установите для поля зрения (FOV) значение «Широкое» (Wide). Это очень важно, поскольку эти настройки гарантируют, что ваша камера записывает данные гироскопа, которые необходимы для стабилизации в Gyroflow.
2. После того, вы скачаете видео с камеры на устройство с установленным приложением, просто перетащите файл и бросьте его в программу Gyroflow.
3. Кликните «Экспорт», и Gyroflow позаботится обо всем остальном.

Важное замечание. Режимы объектива нормальный (Normal) и ультраширокий (Ultrawide) не поддерживаются для данного процесса. Оставьте настройку «Широкое поле зрения» (Wide).

Эффект «желе» в необработанных кадрах

Изменение частоты ШИМ двигателя

Установите частоту ШИМ контроллера скорости на фиксированное значение 48 кГц для минимальных вибраций от моторов.

Мягкое крепление камеры

Мягко закрепите камеру O3 Air Unit с помощью держателя из термопластичного полиуретана или резиновых вставок, чтобы изолировать вибрацию от рамы. Избегайте прямого крепления к раме дрона (к жесткой поверхности, например, к частям из металла или углеродного волокна).

Проверьте свои линзы

Еще один момент, на который следует обратить внимание, это состояние объектива камеры, который со временем может расхлябаться. Если вы сталкиваетесь с постоянными проблемами, проверьте линзы, открутив заднюю панель и поставив ее обратно. Некоторые пользователи добились успеха, аккуратно приклеив линзу на место. Тем не менее, вы можете лишиться гарантии, поэтому делайте это на свой страх и риск.

Настройка дрона

Правильная настройка вашего квадрокоптера поможет минимизировать вибрацию. Убедитесь, что ваши пропеллеры исправны и хорошо сбалансированы, у вашего дрона нет проблем с резонансом и вы используете фильтрацию оборотов.

Эффект «желе» после стабилизации

Бывает, что ваше необработанное видео выглядит нормально, и стабилизация работает нормально, но после стабилизации вы получаете «желе». В этом случае попробуйте применить фильтр низких частот к данным гироскопа.

Значение фильтра будет варьироваться в зависимости от частоты кадров вашего видео и частоты присутствующих вибраций. Возможно, могут потребоваться некоторые эксперименты со значением фильтрации, пока отснятый материал не будет выглядеть нормально. Как правило, рекомендуется избегать установки фильтра ниже 30 Гц.

Разделенная запись

Камеры DJI, включая O3 AU, обычно имеют ограничение на размер файла в 4 ГБ. Более длинные файлы автоматически разбиваются на несколько частей. Если вы хотите стабилизировать эти разделенные видео, сначала вам нужно объединить части.

К счастью, приложение Gyroflow может справиться с этой задачей за вас. Просто перетащите все разделенные файлы в программу, убедившись, что они расположены в правильной последовательности, а затем приступайте к стабилизации. Программное обеспечение объединит эти файлы при их экспорте.

Устранение неисправностей

Ошибка калибровки камеры

Если вы получили черный экран (экранное меню работает, но нет изображения) с предупреждением «Ошибка калибровки камеры» (Camera Calibration Error), вот инструкция, как это исправить.

Включите O3 Air Unit (вставьте батарею), подсоедините кабель USB-C, запустите программу DJI Assistant (серия потребительских дронов). Вам будет предложено откалибровать камеру. Это должно исправить ошибку.

Если в программе выйдет ошибка «Не удалось обновить данные калибровки! Перезагрузите устройство или обратитесь в службу поддержки DJI» (Refreshing calibration data failed! Restart device or contact DJI support) или «Сбой калибровки. 2-0-1» (Failed to calibrate. 2-0-1), вы можете попытаться отсоединить камеру от O3 Air Unit и вновь подключить ее. Иногда это может быть связано с неплотным соединением или поврежденным разъемом, которые и вызывают эту ошибку.
