Коптер BetaFPV Meteor75 HD – это лёгкий и быстрый беспилотный летательный аппарат с радиоуправлением. Это бесколлекорный 1S TinyWhoop дрон, который и предназначен для полётов внутри помещений, а также может использоваться для полётов на открытых пространствах во дворе или вокруг дома. Модель разработана как гоночный беспилотник для любителей и подойдёт для новичков, которые только в начале своего пути и желают отточить навыки управления квадрокоптерами.
Серия BETAFPV Meteor
Это новая аналоговая версия Meteor75 VTX с новым микро-куполом, встроенной камерой EXPRESSLR 2,4 G вместо SPI ERL 2,4 G и новой камерой C03 FPV, которая обеспечивает высококачественное и четкое изображение. Для пилотов, которые хотят управлять дроном 1S HD whoop, Meteor75 HD digital VTX – хороший выбор.
В таблице приведены основные характеристики серии Meteor75:
| Meteor75 (2022) | Meteor75 (2021) | Meteor75 1S HD | |
|---|---|---|---|
| Полетный контроллер (FC) и ESC | F4 1S 5A FC (2022) | F4 1S 5A FC | F4 1S 5A FC (2022) |
| Радиоприемник RX | Серийный ELRS 2.4G, SPI Frsky/PNP, TBS | SPI ELRS2.4G, SPI Frsky, TBS | Серийный ELRS 2.4G, SPI Frsky/PNP, TBS |
| Камера | Камера C03 FPV | Камера C02 FPV | Камера Walksnail или камера HDZero |
| VTX | M03 аналоговый VTX | M03 аналоговый VTX | Комплект Walksnail Avatar Mini HD VTX или HDZero Whoop Lite |
| Двигатели | Двигатель 0802SE 19500KV | Двигатель 1102 мощностью 18000 кВ или двигатель 0802SE мощностью 19500 кВ (ELRS) | 1102 двигатель 18000 кВ |
| Пропеллеры | 40 мм 2-лопастный | 40 мм с 3 лопастями или 40 мм с 2 лопастями | 40 мм 3-лопастный |
| Защита камеры | Новый микро-купол (2022) | Микро-навес | Микро-купол для HD-камеры |

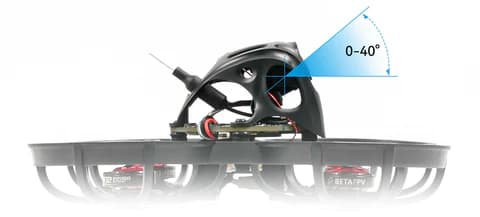

| Угол наклона камеры | 20 ° или 30 ° | 30° | 0-45° |
| Время полета | 6 минут (стабильный полет) | 3-4 минуты | 3,5 минуты (нулевое значение) или 3 минуты (ходячий ноготь) |
Основные особенности
Квадрокоптер BetaFPV Meteor75 HD выпускается в двух версиях:
- С приёмником Frsky (SPI, FCC) – функционирует на одном из наиболее распространённых протоколов, к нему проще подобрать подходящую аппаратуру. Оснащён полётным контроллером F4 1S AIO, встроенным видеопередатчиком 25 Вт, бесколлекторными двигателями 1102 18000KV, а также трёхлопастными пропеллерами диаметром 40 миллиметров. Вес дрона – 29,5 граммов.
- С приёмником ELRS 2,4 ГГц – функционирует на дальнобойной частоте и характеризуется высокой скоростью обновления пакетов. Оснащён контроллером F4 1S 5A с регулятором оборотов 5A (ESC), видеопередатчиком M03 5,8 ГГц, двигателями 0802SE 19500KV и двухлопастными пропеллерами диаметром 40 миллиметров. Вес дрона – всего 24 грамма.
Также производитель выпустил дрон BetaFPV Meteor75 Pro HD с соответствующей камерой. Рассмотрим их основные различия:
| Meteor75 PRO HD | Meteor75 HD | |
|---|---|---|
| Вес | 35,77 г (Walksnail) /34,87 г (HDZero) | 40,50 г (Walksnail) /36,40 г (HDZero) |
| Защита | Micro Canopy Lite | Micro Canopy for HD Camera |
| Рама | Рама Meteor75 Pro | Рамка Meteor75 |
| Двигатели | 1102 двигатели мощностью 22000 кВ | 1102 двигатели мощностью 18000 кВ |
| Пропеллеры | 45-мм 3-лопастный | 40-мм 3-лопастной |
| Аккумулятор | Аккумулятор емкостью 550 мАч на 1 сек(по умолчанию), аккумулятор емкостью 450 мАч на 1 сек | Аккумулятор емкостью 450 мАч на 1 сек (по умолчанию), аккумулятор емкостью 550 мАч на 1 сек |
Обзор главных особенностей квадрокоптера BetaFPV Meteor75 HD:
- малый вес, который позволяет развивать высокую скорость;
- ударопрочная конструкция;
- 75-миллиметровая рама;
- обновлённый канупи, выполненный по технологии литья высокого давления;
- мощные бесколлекторные двигатели;
- камера C03 FPV;
- 1S Li-Po аккумулятор 450 мА×ч с разъёмом BT2.0;
- видеопередатчик: M03 VTX (25-350 мВт);
- автономность дрона 3-4 минуты;
- переходник BT2.0-PH2.0 для подключения аккумуляторной батареи к зарядным устройствам старого образца.

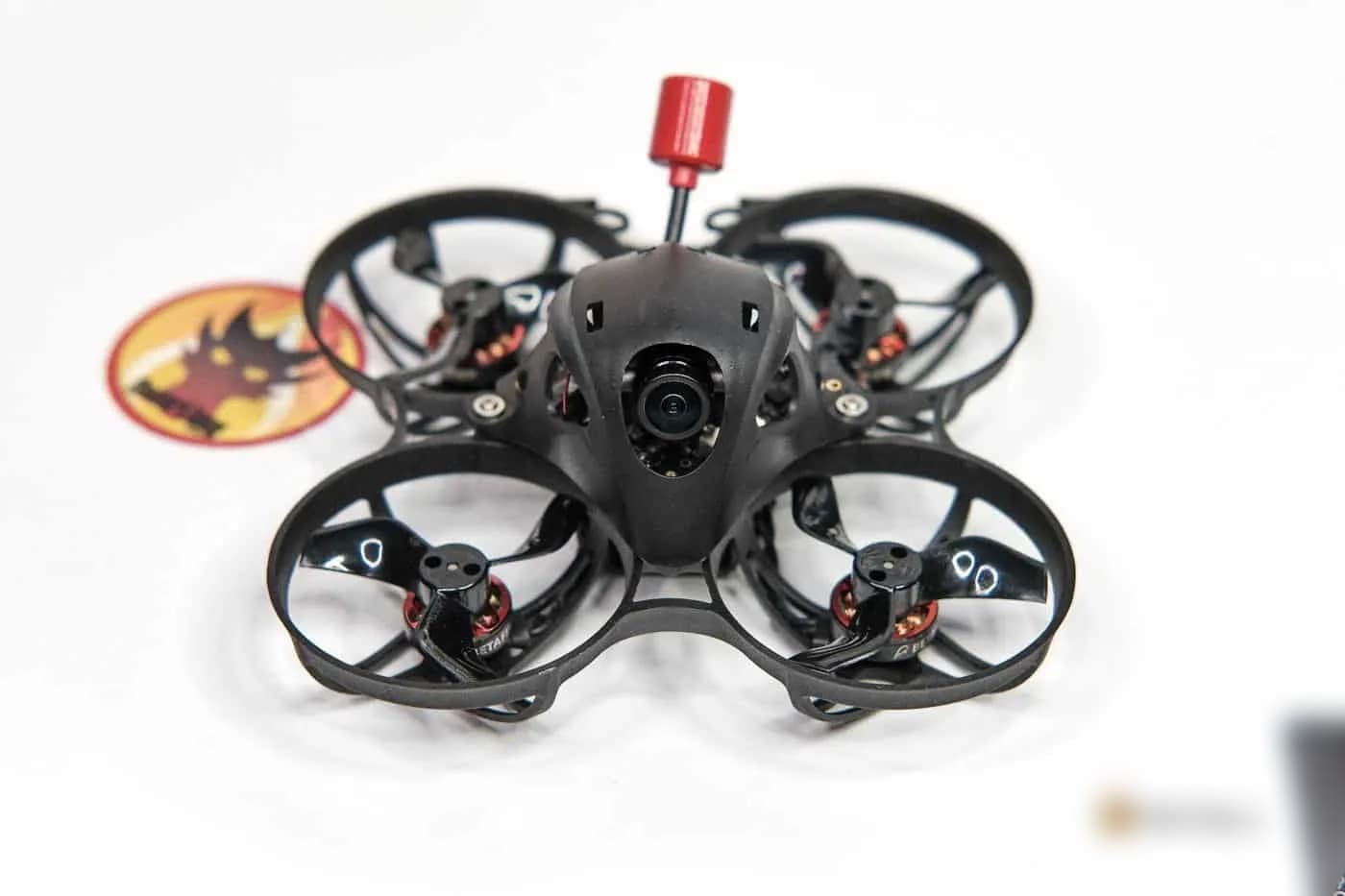

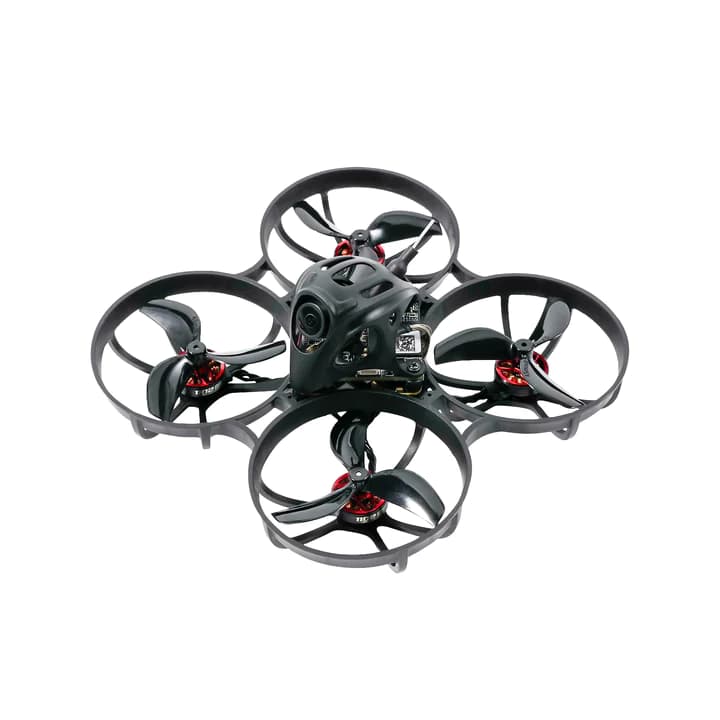

Дизайн и внешний вид
Квадрокоптер BetaFPV Meteor75 HD с 75-миллиметровой ударопрочной рамой, за счёт своего малого веса способен быстро взлетать и достигать высокой полётной скорости. Расцветка беспилотного летательного аппарата – бело-синяя. Как было указано в обзоре ранее, вес версии с приёмником Frsky составляет 29,5 граммов, с ELRS 2,4 ГГц ещё меньше – всего 24 грамма.
Регистрация не требуется.
Обновлённый корпус верхней защиты (канупи) дрона выполнен посредством технологии литья высокого давления и имеет вес всего 1,5 грамма с учётом крепления камеры.
Сама конструкция Whoop отличается своей оптимизацией для уменьшения количества сложных компонентов, что значительно упрощает сборку.

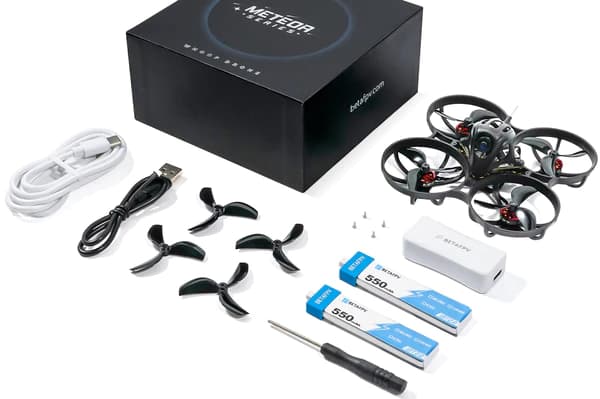

Комплектация
Обзор комплекта поставки BetaFPV Meteor75 HD FPV Kit:
- Квадрокоптер.
- Две аккумуляторные батареи 1S Li-Po BT2.0.
- Зарядное устройство BT2.0 с функцией тестера.
- Кабель USB – USB Type C.
- Запасные пропеллеры.
- Отвёртка.
- Сопроводительная документация.
Поставка дрона BetaFPV Meteor75 осуществляется в специальном кофре с жёсткими стенками, а также застёжкой на молнию. Внутри кофра хватает места для удобного размещения как самого квадрокоптера, так и аксессуаров для него. Такая сумка-кофр позволяет правильно и безопасно хранить и перевозить беспилотный летательный аппарат.
В комплекте квадрокоптера предусмотрен переходник BT2.0-PH2.0 для подключения аккумуляторной батареи к устройствам для зарядки старого образца. Также можно приобрести оригинальное многопортовое зарядное устройство.

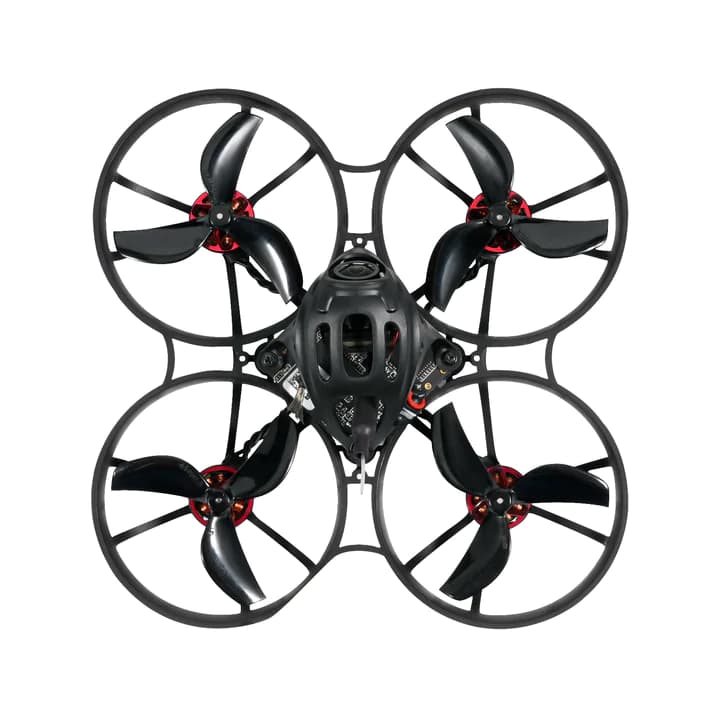

Конструкция
Конструкция дрона BetaFPV Meteor75 HD представлена новейшими моторами и пропеллерами, которые в совокупности обеспечивают хорошую управляемость. В конструкции присутствуют все необходимые компоненты для полёта. Квадрокоптер остаётся дополнить аппаратурой управления.

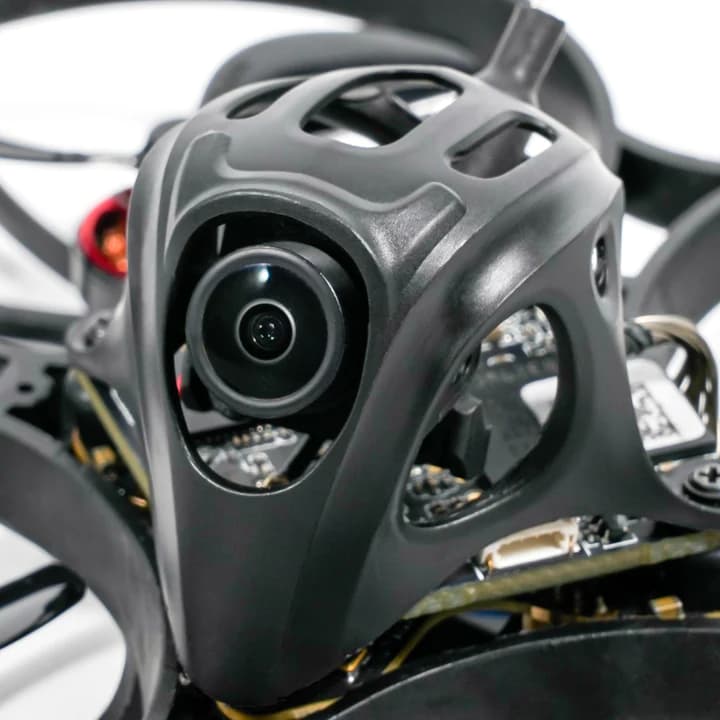

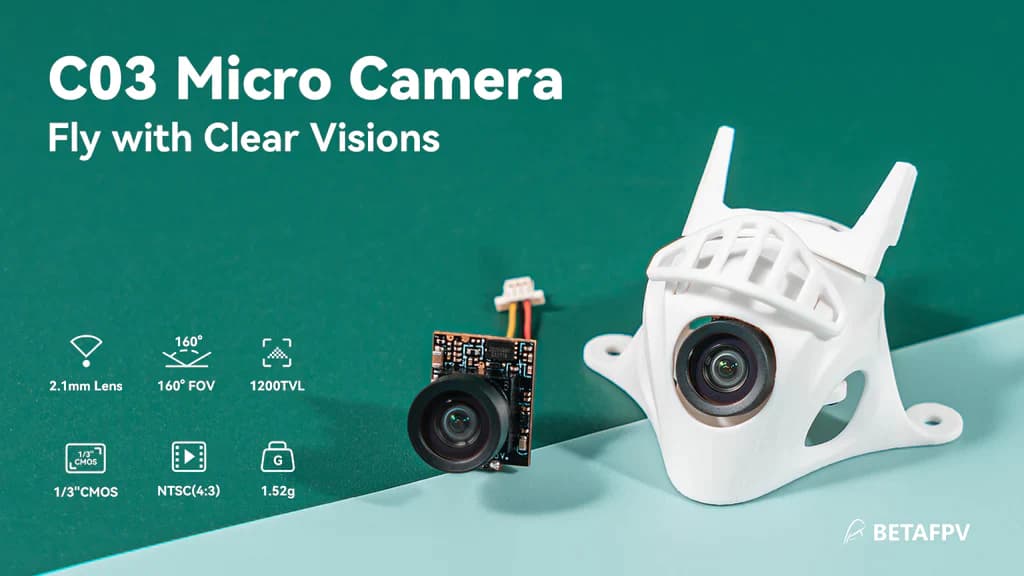

Камера С03
Квадрокоптер BetaFPV Meteor75 HD при своих крошечных габаритных размерах имеет на своём борту 1200TVL камеру C03 FPV с 1/3 “CMOS-сенсором, объективом 2,1 мм, разрешением 160 ° FOV и хорошей задержкой, что позволяет получать высококачественные, четкие изображения через fpv очки.. Отличное решение для начинающих пилотов, что ещё больше сможет погрузить их в мир беспилотных летательных аппаратов.

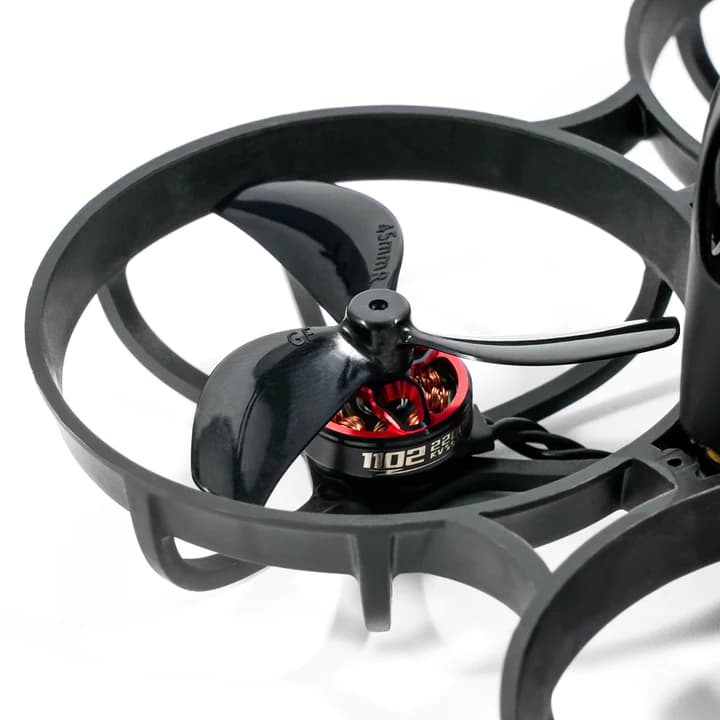

Моторы и пропеллеры
В версии дрона BetaFPV Meteor75 Frsky используются мощные бесколлекторные двигатели 1102-18000KV с трёхлопастными винтами 40 миллиметров, которые обеспечивают большой запас мощности и тяги для полётов как внутри помещения, так и на открытых пространствах. Моторы оснащены подшипниками качения, которые характеризуются меньшим трением в сравнении с втулками. Их подключение производится к плате контроллера на разъёмах.
В версии BetaFPV Meteor75 ELRS предусмотрены бесколлекторные двигатели 0802-19500KV с двухлопастными пропеллерами 40 миллиметров Gemfan. Изменения уменьшают потребляемый ток, так как новый FC рассчитан только на 5А. Высокий показатель оборотов на вольт оптимизирован для возможности обеспечения мощного подрыва и энергичного разгона с 1S аккумулятором.
Полётный контроллер
Новейшие полетные контроллеры F4 1S 5A применяются ко всем версиям Meteor75 BNF. Он оснащен серийным ELRS 2,4 G вместо SPI ELRS 2,4 G для версии ELRS по сравнению с предыдущей версией. Версия Frsky резервирует два порта UART для доступного внешнего приемника, поэтому его можно использовать как PNP и переключать на протокол Futaba SFHSS через конфигуратор Betaflight. ESC на новой плате, работающий на оборудовании BB51 вместо BB21, поставляется с прошивкой Bluejay 96k ESC, позволяющей двигателям 0802SE 19500KV в полной мере использовать эффективность питания. Мы обновили гироскоп до BOSH BMI270 для лучшей производительности и стабильности, начиная с нового F4 1S 5A FC.
| Meteor75 (ELRS) | Meteor75 (Frsky, PNP, TBS) | |
|---|---|---|
| Модель FC | F4 1S 5A FC (серийный ELRS 2.4G) | F4 1S 5A FC (SPI Frsky) |
| Гироскоп | BMI270 | BMI270 |
| Прошивка FC | BETAFPVF411 | BETAFPVF411RX |
| Порт UART | Один порт UART | Два порта UART |
| Внешний RX | Не поддерживается | Поддерживается |
Батарея и зарядка
Для питания квадрокоптера применяется 1S Li-Po аккумуляторная батарея 450 мА×ч. Батарейный отсек прилегает достаточно плотно, и аккумулятор остаётся в нём даже в случае возникновения аварийной ситуации. Главной отличительной характеристикой АКБ является фирменный разъём BT2.0 – эксклюзивная разработка производителя. Компания исключает “слабое звено” из традиционных 1S сетапов в виде разъёма PH2.0 с некачественной обжимкой контактов. Такой сетап создаст достаточный мощности для экстремальных Кроме того, как упоминалось в обзоре ранее, в комплектации есть переходник BT2.0-PH2.0, предназначенный для подключения батарей к зарядкам старого образца.
Автономность дрона составляет в среднем 3-4 минуты, но так как в комплекте поставки предусмотрено 2 батареи, время полёта можно продлить в два раза.
Технические характеристики
Краткий обзор технических характеристик квадрокоптера BetaFPV Meteor75:
| Вес дрона | 29,5 / 24 гр. |
| Рама | 75 мм |
| Аккумулятор | 1S Li-Po 450 мА×ч |
| Время полёта | 3-4 мин. |
| Моторы | 1102-18000KV / 0802-19500KV |
| Камера | C02 MicroCamera |
| Видеопередатчик | M03 VTX (25-350 мВт) |
Инструкция по эксплуатации
На просторах интернета можно найти краткую инструкцию к дрону BetaFPV Meteor75 на английском языке и перевести самостоятельно на русский язык. Но слишком содержательной её назвать нельзя.
К тому же, настройка BetaFPV Meteor75 не требуется, квадрокоптер можно сразу отправлять в полёт. Скачать инструкцию betafpv meteor75 можно по ссылке:
Преимущества и недостатки
Плюсы и минусы BetaFPV Meteor75
Отзывы
Игорь Вдовин
Классный тинивуп по небольшой цене для обучения и развития своих навыков пилотирования. Понравится вашим детям. Отличается прочной рамой, очень устойчивой к различным ударам и столкновениям, что особенно важно для новичков. Пробовали запускать и дома и на улице. Порадовало, что на ветру держится аппарат достойно. Также могу сказать, что управление в общем простое и понятное.
Из рекомендаций: лучше убрать постоянную работу видеопередатчика и снизить мощность, поскольку он сильно греется и через несколько минут может “отвалиться” картинка. Также явно заметен эффект “желе”.
Плюсы: очень прочный и качественно сделанный БПЛА, имеет мощные б/к моторы, разъём BT2.0, летает дома и на улице.
Минусы: нагрев, слабая камера, цена могла быть меньше.
Видеообзор
Заключение
Если вас интересуют такого рода квадрокоптеры, то данная модель рекомендуется к опробованию. Приобрести дрон BetaFPV Meteor75 можно на площадках Banggood и БетаFPV. Средняя цена составляет 13 тыс. рублей.
