Привет друзья. Сегодня мы решили отвлечься от квадрокоптеров и рассказать вам о отечественном дроне, нового поколения – “Орион”, второе его название “Иноходец”
Вооружение российского происхождения ценится с давних времён, при этом ряд отечественных разработок не имеет аналогов во всём мире. Но в одном направлении «оборонка» оставалась на недостаточно высоком уровне, а именно в создании беспилотников. Так было до недавнего времени, вплоть до появления БПЛА «Орион», о котором мы расскажем вам в этом обзоре.
История создания и разработки
Беспилотный летательный аппарат относится к оборудованию, которое выполняет полёт без участия экипажа на борту, и управляется автоматически, оператором с пункта управления, либо обоими способами. «Орион» – российский средневысотный беспилотник, который является разработкой компании «Кронштадт» и относится к устройствам класса MALE (расшифровка MALE, если её перевести на русский язык, означает «средневысотный с продолжительным полётом»).

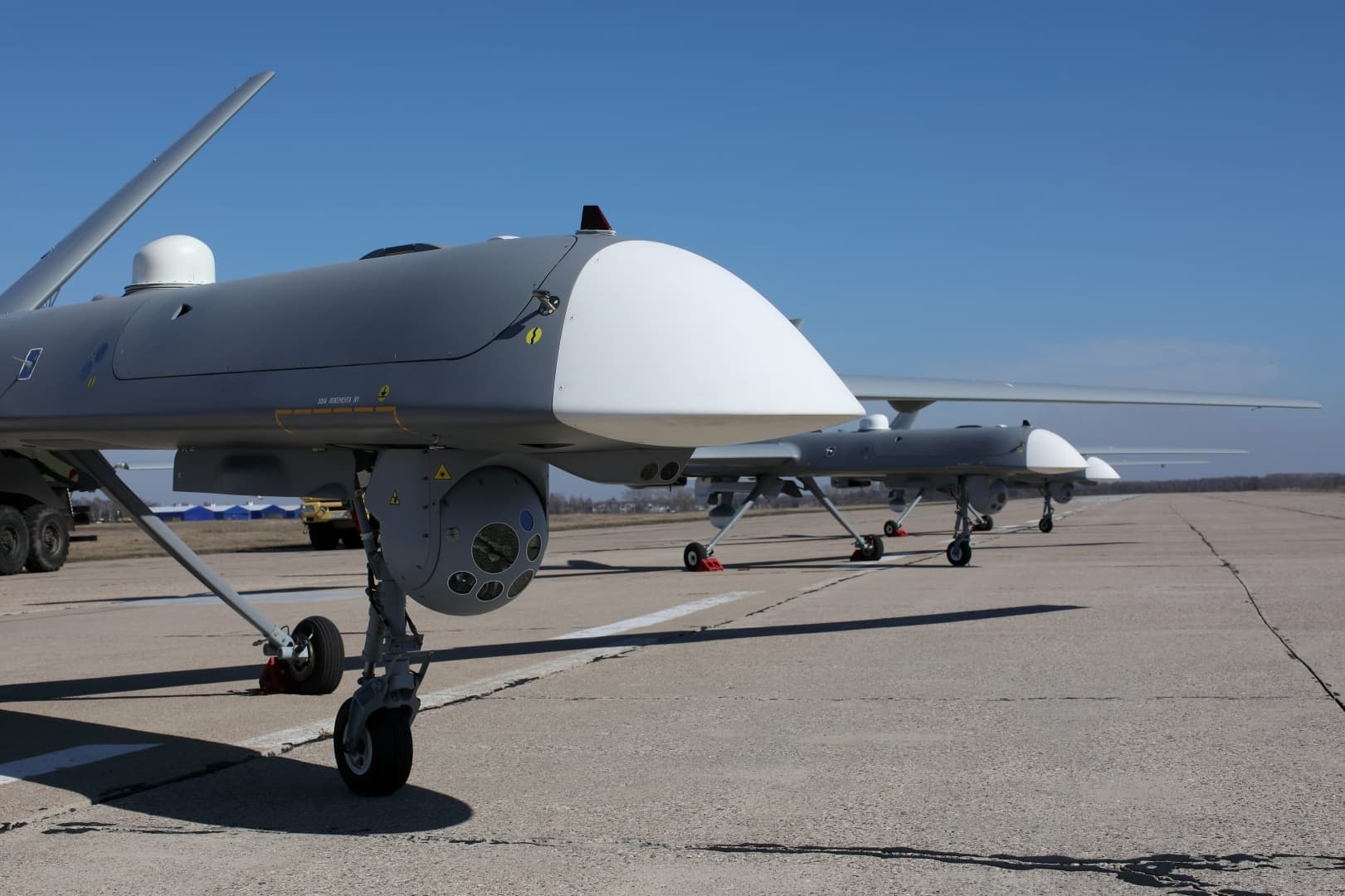

Фото БПЛА «Орион»:
Разработка БПЛА «Орион» производилась по непосредственному заказу Минобороны Российской Федерации с 2011 года. На этапе разработки проект именовался «Иноходец», а головным разработчиком выступила компания «Кронштадт»/АФК «Система» (ранее – «Транзас») с большим опытом создания различных беспилотников.
В 2014 году предприятие «НПК «СПП» начала разрабатывать оптико-электронную станцию для дрона «Иноходец». С 2017 года планировалось запустить серийное производство таких станций с масштабом 30 единиц в год. При этом первый опытный образец БЛА для осуществления лётных испытаний был подготовлен уже в 2015 году, а в 2017 году был представлен экспортный вариант «Орион».
На форуме «Армия-2018» был представлен блок управления вооружением беспилотного летательного аппарата. В 2018 году «Иноходец» прошёл испытания на использование авиационных бомб. Также в 2018 году БПЛА «Иноходец» без вооружения был направлен в Сирию.
В 2019 году АО «Кронштадт» направило заявку в Росавиацию с намерением получить сертификат типа авиасистемы «Орион» для использования в области гражданской авиации.
Авиасистема служит для патрулирования, мониторинга и съёмки в воздушном пространстве. В состав системы включены два беспилотника с набором нагрузок, станцией наружного пилота, а также инструменты для автовзлёта и автопосадки. Данный тип аппарата прошёл реальные испытания в боевой работе в Сирии.
В апреле 2020 года Группой «Кронштадт» и Министерством обороны РФ подписан акт приёмки комплекса «Орион», в который вошли три машины.
В апреле 2021 года АО «Кронштадт» начато строительство завода с массовым производством крупногабаритных беспилотников, которое было завершено уже в декабре этого же года. На площадке завода размером более 50 гектар размещены основные цеха для производства БПЛА компании и входящего в него Дубнинского машиностроительного завода.
Особенности БПЛА
Как было отмечено в обзоре ранее, летательный аппарат «Орион» относится к средневысотным дронам с высокими тактико-техническими показателями и грузоподъёмностью. Бортовое оборудование служит для оптико-электронного, радиотехнического и радиолокационного мониторинга с функцией патрулирования в нужной области. Данная платформа хорошо подходит для того, чтобы размещать ракетное и бомбовое вооружение. В случаях, когда БПЛА применяется как носитель оружия, на него устанавливают съёмные пилоны с обеих сторон под крыльями, а также по одному пилону под фюзеляжем.
Продолжительность полёта будет зависеть от полезной нагрузки, при этом максимальное время полёта с грузом на борту – 24 часа. Предусмотрена установка до четырёх единиц ракет «воздух-земля».
Важно отметить, что версия версия беспилотных летательных аппаратов (БПЛА) России «Орион» на экспорт имеет название «Орион-Э». Вариант для Вооружённых сил РФ называется «Иноходец».
Конструкция БПЛА «Орион»
По заявлению компании-производителя «Кронштадт», беспилотник почти весь выполнен из отечественного углепластика. Данный материал позволяет значительно уменьшить вес аппарата и вероятность его обнаружения на радарах.

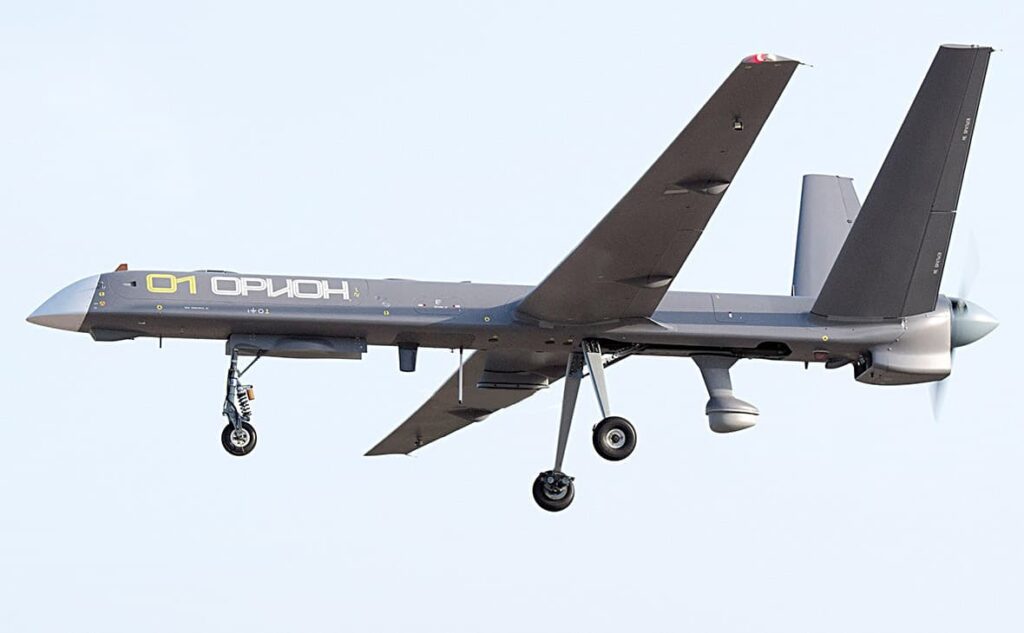

БПЛА «Иноходец» сконструирован по нормальной аэродинамической схеме. Прямое крыло большого удлинения располагается практически в середине вытянутого фюзеляжа, который имеет несимметричное сечение. Хвостовое оперение беспилотных летательных аппаратов (БПЛА) «Орион» представляет собой пару наклонных килей для стабилизации V-образной формы. За ним находится воздушный винт АВ-115 с двумя лопастями, в диаметре достигающий 1,9 метра. Управляется он посредством электропривода. Шаг винта регулируется бортовой электроникой.
Шасси БПЛА «Иноходец» имеет три опоры с передней стойкой поворотного типа. Помимо этого, в задней части расположен убирающийся упор, который служит для защиты винта от касания с взлётной и посадочной полосой.
Первые опытные образцы БПЛА России «Орион» оснащались двигателем Rotax 914 (Австрия) мощностью 86 кВт, или 115 лошадиных сил. В серию же принят двигатель БПЛА «Орион» АПД-115Т (АПД-110/120) отечественного производства.

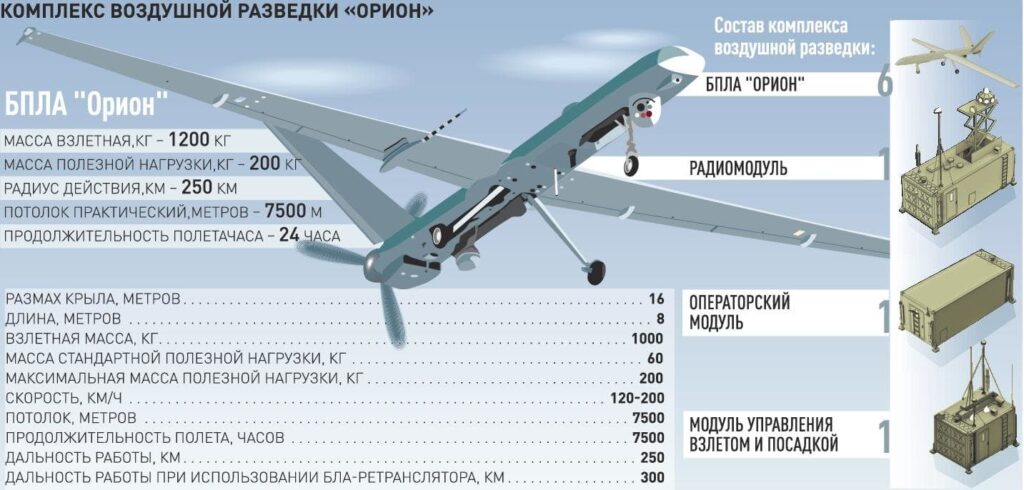

Состав комплекса
Комплекс БПЛА «Иноходец» в полном составе включает:
- модуль для операторов;
- модуль с радиотехническими инструментами;
- модуль для управления взлётом и посадкой;
- от трёх до шести беспилотников «Орион».
Вооружение
Специально для «Орион» были разработаны малокалиберные боевые припасы ввиду ограниченной грузоподъёмности дрона. Предельная полезная нагрузка беспилотного летательного аппарата варьируется от 150 до 180 килограмм.
На борту БПЛА «Иноходец» для уничтожения наземных целей может быть размещено следующее вооружение:
- корректируемые авиабомбы массой 20 или 50 килограмм (КАБ-20 в обычной версии, либо модифицированной со спутниковым и лазерным наведением или КАБ-50 с инфракрасной головкой самонаведения);
- управляемая планирующая авиабомба УПАБ-50, боевую составляющую которой позаимствовали от снаряда установки «Град»;
- свободнопадающий авиационный снаряд ФАБ-50;
- управляемые авиаракеты массой 50 килограмм (Х-50 ракета для БПЛА «Орион» длиной 1,8 метра и диаметром 180 миллиметров).
Все виды вооружения БПЛА «Орион» располагаются на трёх узлах подвески, два из них – под крылом БПЛА, один – под фюзеляжем.
Тактико-технические характеристики (ТТХ)
Приведём обзор основных характеристик дрона «Иноходец»:
- габаритные размеры: длина – 8 метров, высота – 3,2 метра, размах крыльев – 16,3 метра;
- взлётный вес: 1000 (1100) килограмм (по разным данным);
- радиус использования: 250 километров (с ретранслятором может достигать 300 километров);
- предельная масса боевой нагрузки БПЛА «Орион»/«Иноходец»: 200 килограмм;
- время автономной работы: 24 часа (с нагрузкой 60 килограмм);
- полётная высота: до 7,5 километра;
- крейсерская скорость: 120 километров в час.
Однако в официальных данных по тактико-техническим характеристикам беспилотника «Иноходец» есть некоторые расхождения. Так, на сайте компании «Кронштадт» и Минобороны РФ приводятся разные характеристики БПЛА «Иноходец», в частности разные данные по боевой нагрузке и крейсерской скорости: 200/250 килограмм, 120/200 километров в час. Следует предположить, что разница связана с версиями аппаратов: «Орион» или «Орион-Э».
Боевое применение
БПЛП «Иноходец» стал первым комплексом разведывательно-ударного назначения в РФ.
Рассматривая историю создания беспилотника в обзоре ранее, мы уже говорили, что первые боевые действия в реальных условиях с его применением были проведены в Сирии в 2019 году. Дрон смог хорошо проявить себя, уничтожив небольшие террористические группы в местах недосягаемости зенитно-ракетных устройств противника переносного типа. Комплексы БПЛА использовались на высоте порядка 4-5 километров с отклонением от цели управляемых снарядов всего до 1 метра.
На момент написания данной статьи, бпла Орион, успешно применяется в специальной операции на Украине.
Сравнение «Орион» с Bayraktar TB2

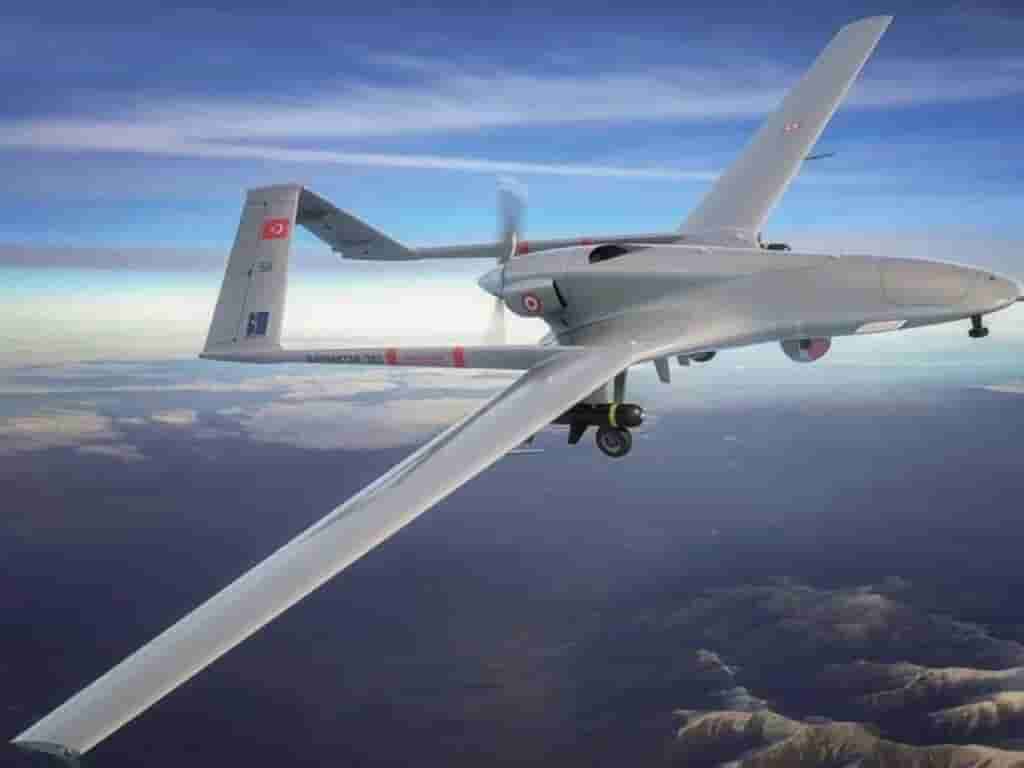

Главный объект, привлёкший внимание на войне в Карабахе – оперативно-тактический дрон Bayraktar TB2 турецкого происхождения (разработчик – Baytar Makina). Его нельзя назвать технологическим прорывом, однако в плане соотношения эффективности и стоимости равных ему во всём мире практически нет.
В таблице приведём сравнение БПЛА «Орион» и Байрактар.
|
| Иноходец
| Bayraktar TB2
|
| Год первого полёта | 2016 | 2014 |
| Размах крыла, м | 16,3 | 12 |
| Длина, м | 8 | 6,5 |
| Высота, метров | 3,2 | данные отсутствуют |
| Взлётная масса, кг | 1000 (1100) | 650 |
| Масса полезной (боевой) нагрузки, кг | 200/250 | 150 |
| Максимальная полётная скорость, км/ч | данные отсутствуют | 222 |
| Крейсерская скорость, км/ч | 120/200 | 130 |
| Высота полёта, км | 8 | 8,2 |
| Предельное время работы, ч. | 24 | 24 |
| Радиус использования, км | 250 (300 с ретранслятором) | 150 |
| Мощность, л.с. | 115 | 100 |
Как видно из таблицы, «Иноходец» ничем не уступает Bayraktar TB2, характеристики БПЛА «Орион» по некоторым позициям даже превосходят Байрактар. Оба дрона имеют практически схожие параметры, однако российский аппарат имеет больший вес, но в остальном превосходит «турка». Основной минус обоих БПЛА – относительно небольшой радиус применения, ограниченный прямой радиосвязью. Для снятия данного ограничения необходима спутниковая система связи.
Видеообзор дрона Орион
Заключение
Тема, рассмотренная нами сегодня очень актуальна ввиду последних событий, происходящих между Россией и Украиной. Беспилотник «Орион» – действительно новое и мощное явление в отечественном производстве беспилотников. Эффективность БПЛА России «Иноходец» на практике будет проверена временем.
