Выбираем лучший видеопередатчик для FPV-дрона – Полное руководство для начинающих

Видеопередатчик (видеотрансмиттер, VTX) является ключевым компонентом FPV-системы, который передает беспроводным способом изображения с камеры на FPV-очки. При выборе VTX с частотой 5,8 ГГц важно учитывать компактный размер, функциональные возможности, поддержку каналов и точную частоту передачи, а также дальность действия и высокую выходную мощность. Правильно подобранные параметры обеспечат оптимальные летные характеристики и минимальные помехи для коллег-пилотов. Разбираясь в этих аспектах, вы сможете выбрать правильный видеопередатчик с частотой 5,8 ГГц для вашего FPV-дрона и получите более захватывающие впечатления от полета.

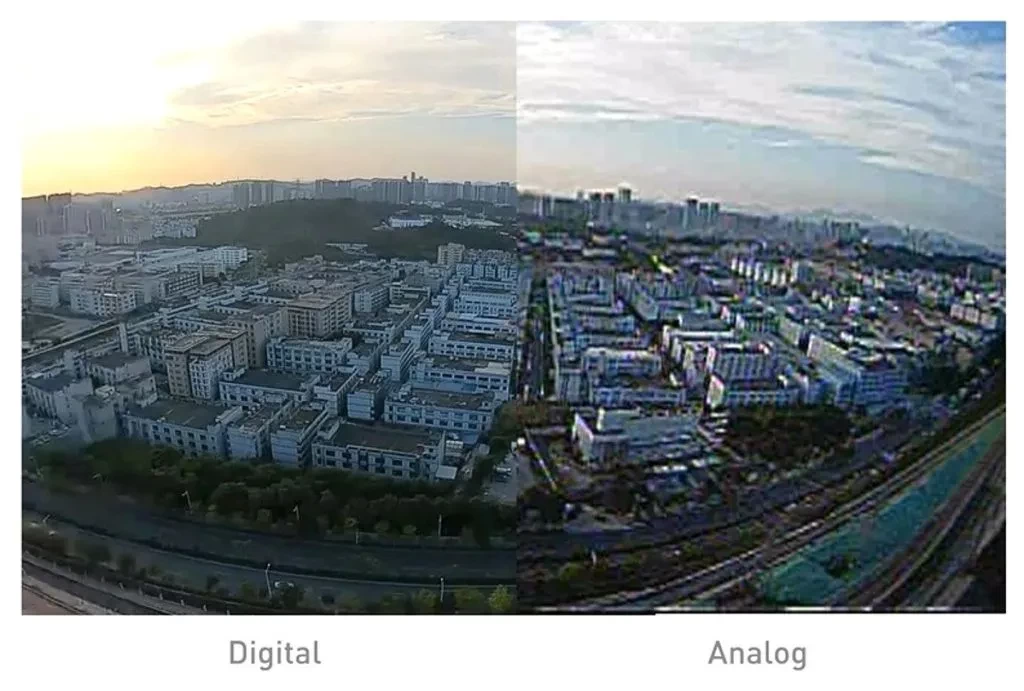

Различия между аналоговыми и цифровыми FPV-системами

FPV-системы подразделяются на два типа: аналоговые и цифровые.

Аналоговая FPV-система – это то, что положило начало FPV-дронам. Эта технология, созданная несколько десятилетий назад, обеспечивает качество изображения, как в телевидении старого поколения. Изображение не очень четкое, на видео вы заметите помехи (или «снег»), особенно когда сигнал становится слабым. Но у таких видеотрансмиттеров очень низкая задержка, что отлично подходит для скоростных полетов и гонок.

Первая цифровая FPV-система была представлена ​​компанией DJI в 2018 году. Она предлагает ясное четкое видео высокого разрешения, почти как при просмотре телевизора высокой четкости. Это делает полет более захватывающим и приятным. Задержка немного выше, чем у аналоговых систем, но для большинства обычных пилотов и даже некоторых гонщиков она вполне приемлема.

Если вас устраивает более низкое качество видео, или вы хотите сэкономить, или увлекаетесь гонками на дронах, аналоговая система может оказаться подходящим вариантом. Если вам нужны красивые, четкие кадры и более современная система, при этом вы готовы потратить больше денег, то лучше выбрать цифровой формат, который предоставит вам фантастические возможности.

Имейте в виду, что аналоговое FPV-оборудование несовместимо с цифровым. В настоящее время существует три цифровые FPV-системы: DJI, Walksnail и HDZero. Камеры и видеопередатчики, разработанные для конкретной цифровой FPV-системы, также несовместимы с другими цифровыми системами.

Если вы не уверены, какую FPV-систему выбрать, ознакомьтесь с нашим обзором, объясняющий плюсы и минусы каждой системы.

Лучшие видеопередатчики (наши рекомендации)

В этом разделе мы предложим вам лучшие видеотрансмиттеры для каждой FPV-системы с учетом сферы применения.

DJI

DJI O3 Air Unit

Первоклассный вариант по изображению и дальности действия

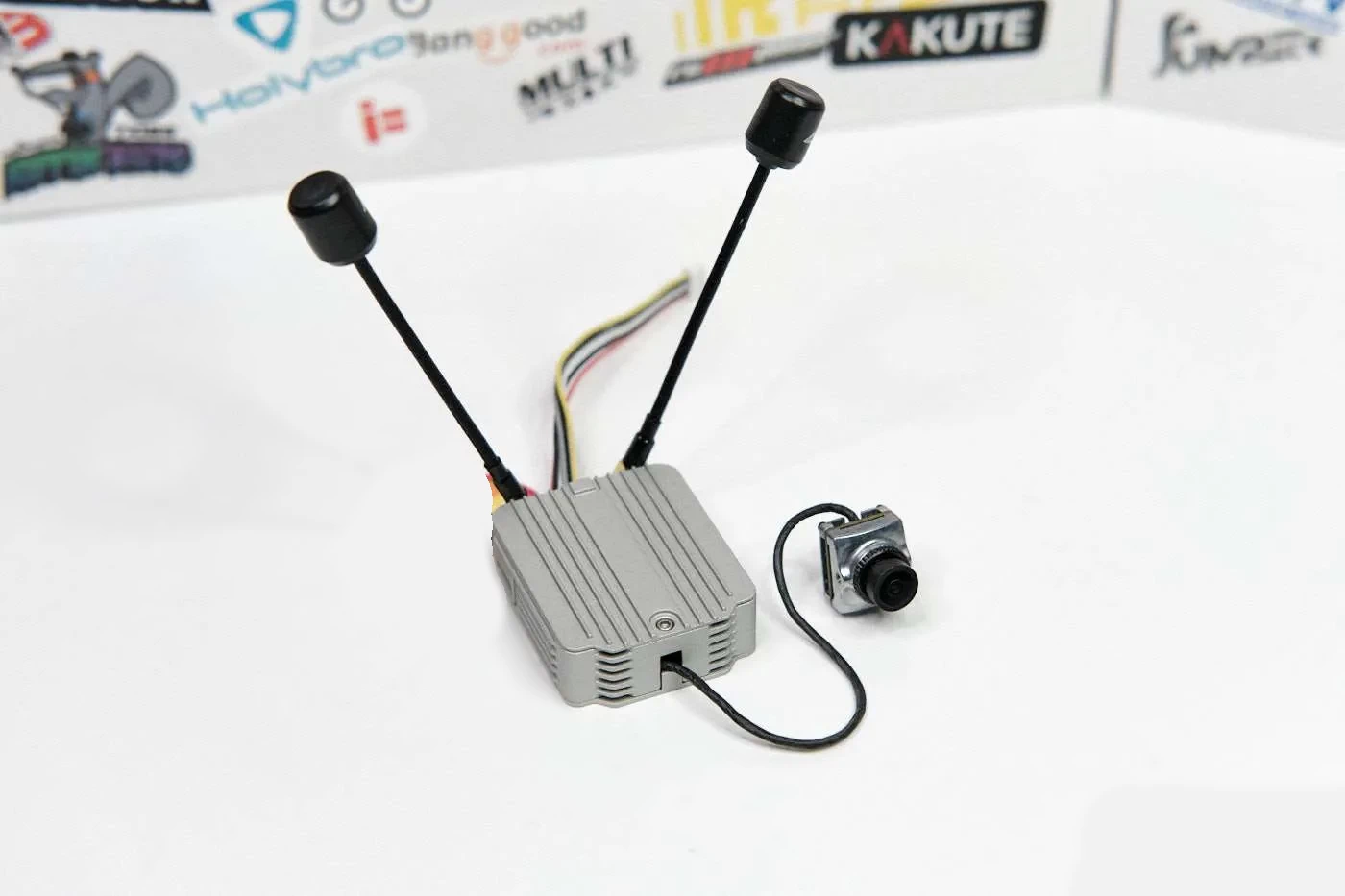

Система DJI O3 обеспечивает исключительное качество изображения и отличную дальность действия, что делает ее прекрасным вариантом для кинематографической съемки и полетов вольным стилем. Она объединяет возможности FPV-системы и экшн-камеры с разрешением 4K.

Имейте в виду, что она эксклюзивно поддерживает очки DJI FPV Goggles V2, Goggles 2 и Goggles Integra, но не поддерживает фирменные очки Goggles V1. На данный момент с этим VTX работает только одна камера – модуль камеры DJI O3.

Runcam Link

Доступный и универсальный видеопередатчик

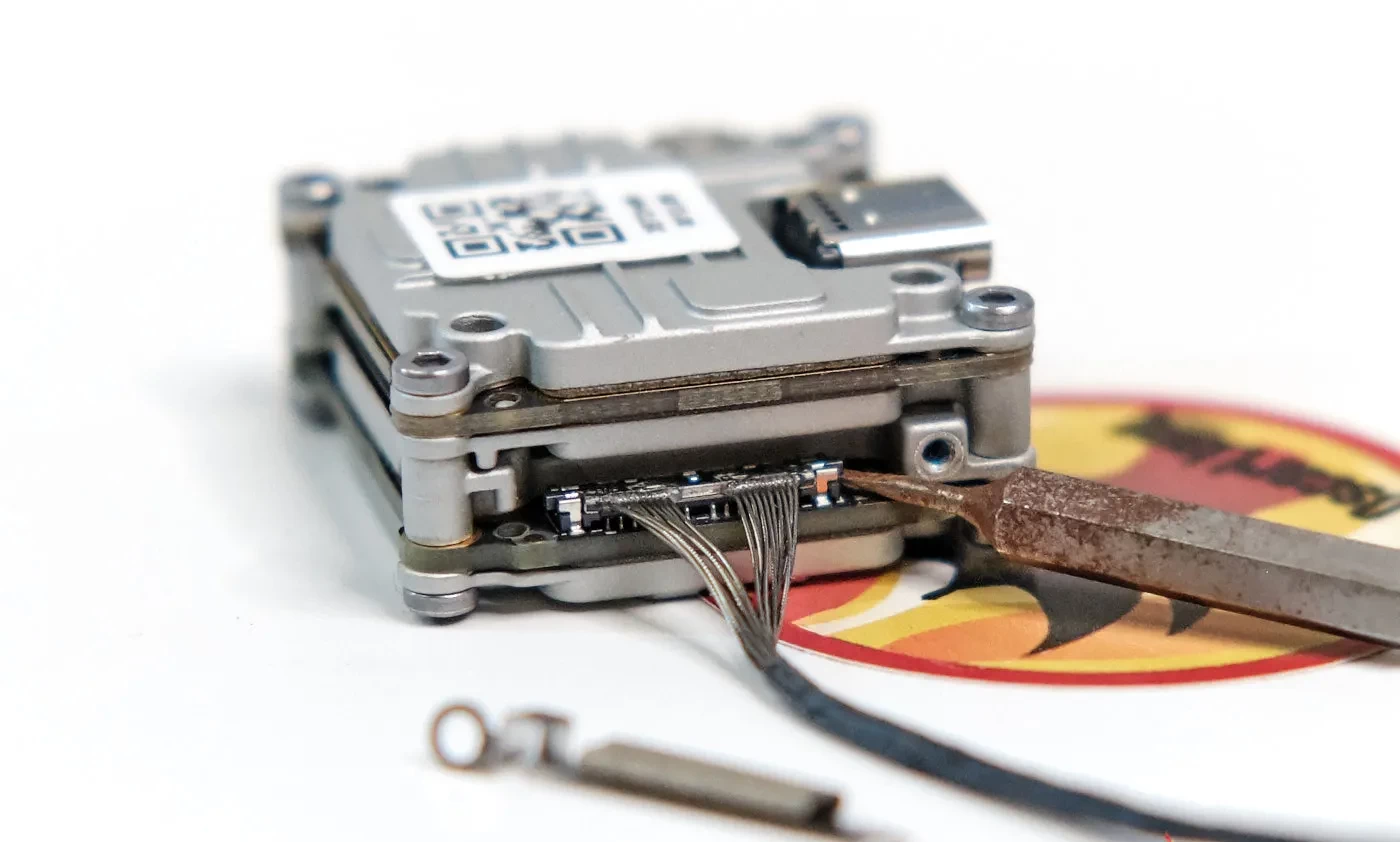

The RunCam Link (другое название – Caddx Vista) – это компактный по размеру и легкий по весу VTX, разработанный специально для пилотов DJI, которым нужен простой монтаж, но не требуется функция бортовой записи.

При наличии на рынке широкого ассортимента камер вы можете выбрать наиболее подходящую для своих потребностей. RunCam Link представляет собой универсальное и экономичное решение. Эта модель подойдет тем, кто хочет воспользоваться преимуществами FPV-системы от DJI, не тратя при этом больших денег.

Walksnail

Walksnail Moonlight

Поддерживает видео 4K на скорости 60 кадров в секунду

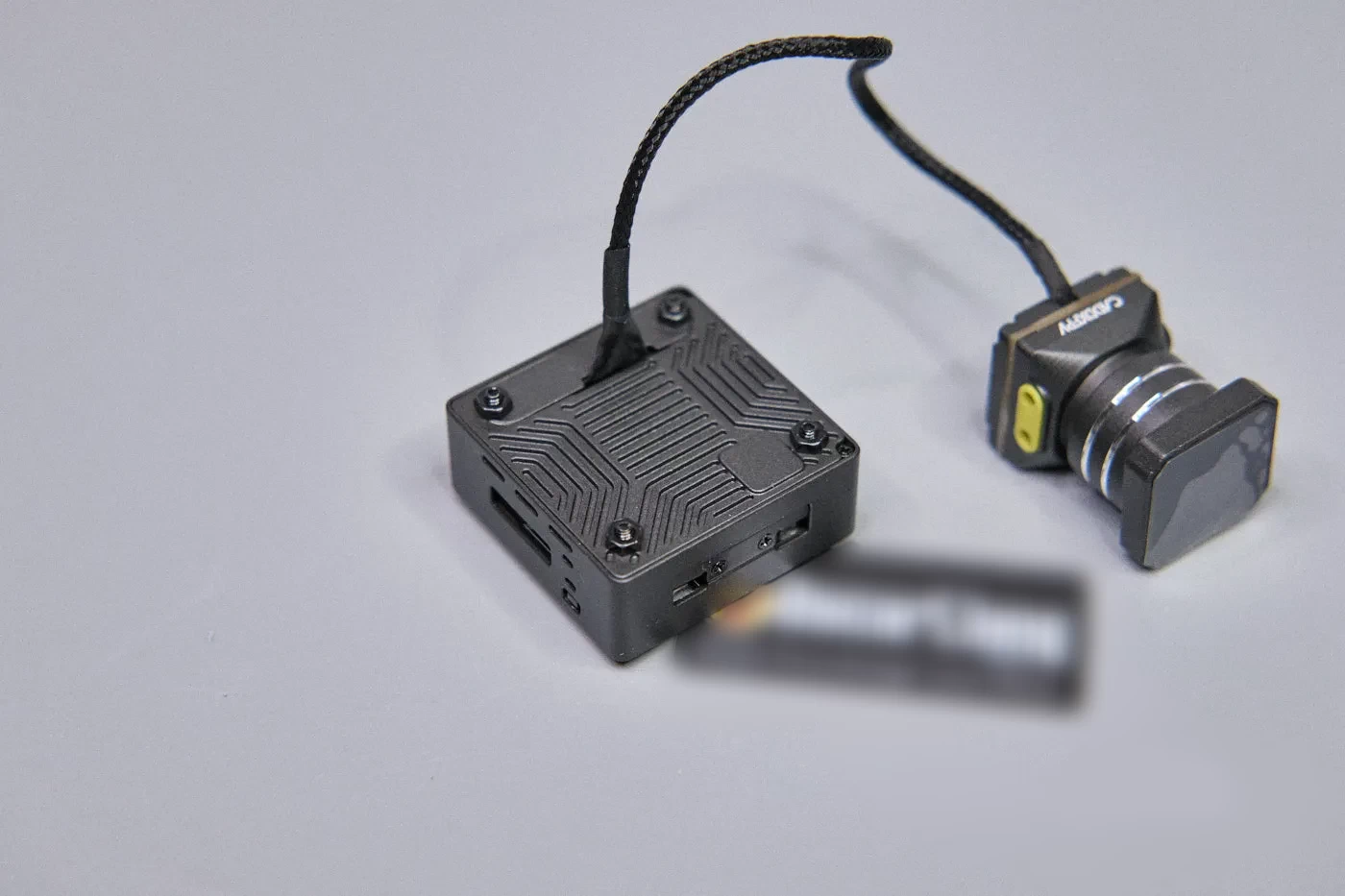

Комплект камеры с видеотрансмиттером Walksnail Avatar Moonlight является сильным игроком на рынке HD FPV. Этот продукт предлагает запись 4K, впечатляющую производительность при слабом освещении и гибкие настройки камеры. Это ответ компании Walksnail на систему DJI O3 Air Unit.

Walksnail Avatar HD VTX V2

Лучший универсальный видеопередатчик

Walksnail Avatar HD V2 предлагает расширенные функции, такие как встроенное хранилище на 32 ГБ для записи с разрешением 1080p, поддержка Gyroflow для стабилизации изображения, заземленный радиатор для снижения помех GPS и дополнительные варианты крепления 20 х 20 мм для лучшей совместимости с рамами. Доступны различные совместимые камеры в зависимости от ваших предпочтений с точки зрения качества изображения, производительности при слабом освещении или снижения веса.

Будучи бюджетной альтернативой системам DJI, Walksnail V2 VTX имеет некоторые недостатки, такие как отсутствие слота расширения памяти для SD-карт и записи 4K. Кроме того, конструкция имеет одну антенну, что может повлиять на дальность действия и прохождение сигнала.

Walksnail Avatar 1S Lite VTX

Идеальный вариант для микродроннов

Walksnail Avatar HD Mini 1S Lite VTX идеально подходит для микродронов класса Tiny Whoop. Он имеет компактный дизайн и весит всего 8,7 грамма вместе с нанокамерой Lite. Модель предлагает возможности HD FPV в разрешении 720p и 1080p, а также 8 ГБ встроенной памяти для записи видео.

Для видеотрансмиттера требуется входное напряжение от 3,1 В до 5 В, поэтому он может питаться либо напрямую от литий-полимерной батареи 1S, либо от регулятора напряжения на 5 В и 2 А, если вы используете батареи 2S. Убедитесь, что 5-вольтовый регулятор напряжения способен обеспечивать достаточный ток для оптимальной производительности.

HDZero

HDZero Freestyle V2

Лучший для фристайла и дальних полетов

Модель HDZero Freestyle V2 предлагает лучшую дальность действия и отличное проникновение сигнала для систем HDZero благодаря своей передаточной мощности 1 Вт. Видеопередатчик идеально подходит для агрессивных полетов вольным стилем и полетов на дальние расстояния. С обеих сторон платы расположены массивные радиаторы для физической защиты и охлаждения.

Видеотрансмиттер поддерживает «из коробки» выходную мощность 25 мВт/200 мВт, но при наличии лицензии радиолюбительской связи вы можете разблокировать ее до 1 Вт, используя специальную прошивку. VTX весит 22,3 грамма и может работать напрямую от батарей 2S-6S, а также имеет совместимость со SmartAudio и режимом MSP Canvas.

HDZero Race V2 VTX

Сверхлегкий, идеальный выбор для гонок

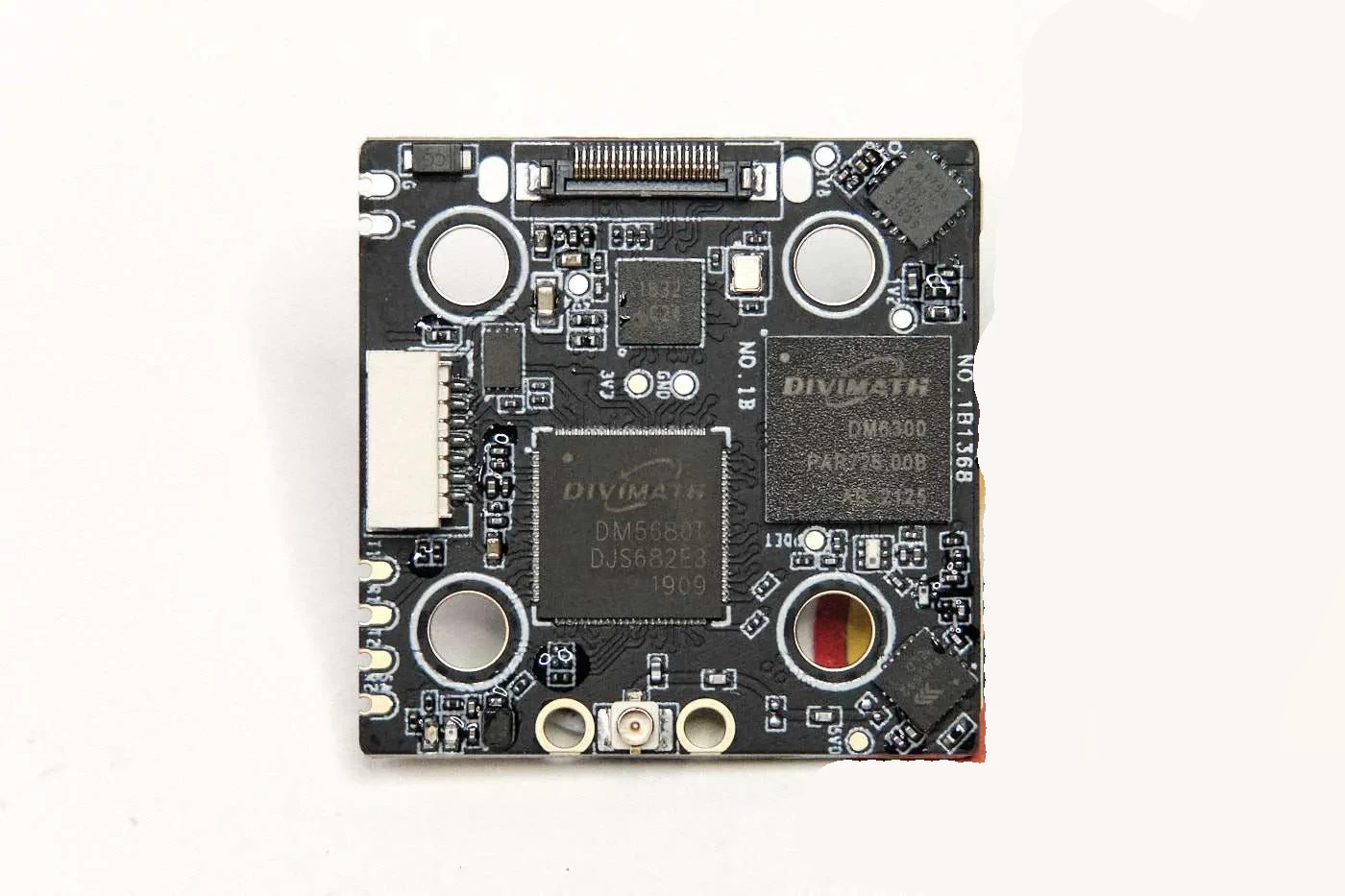

HDZero Race V2 разработан специально для гонок. Его компактная и легкая конструкция дает возможность использовать крепление 20 х 20 мм с винтами M3. Видеопередатчик поддерживает SmartAudio, позволяя менять настройки VTX через экранное меню Betaflight и пульты радиоуправления с прошивкой OpenTX/EdgeTX.

Разъем U.FL можно закрепить при помощи кабельной стяжки, чтобы предотвратить отсоединение антенны во время аварии. Кроме того, имеется встроенный TVS-диод для защиты питания.

Однако, имея скромную выходную мощность 200 мВт, этот видеопередатчик вряд ли подходит для дальних полетов. Это ограничение не имеет принципиального значения для гоночных соревнований, поскольку в них действует ограничение выходной мощности до 25 мВт.

HDZero Whoop Lite

Предназначен для микродронов

HDZero Whoop Lite – это самый маленький и легкий видеопередатчик в системе HDZero, разработанный специально для микродронов FPV, таких как Tiny Whoop. Универсальный, с поддержкой аккумуляторов от 1S до 3S, он может питаться напрямую от большинства батарей для микродронов. Он также оснащен SmartAudio для изменения настроек VTX в экранном меню Betaflight.

В сочетании с камерой HDZero Nano Lite (1,5 грамма) и дипольной антенной весом 0,4 грамма этот комплект предлагает самое легкое в мире цифровое FPV-решение общим весом менее 7 граммов.

Аналоговые системы

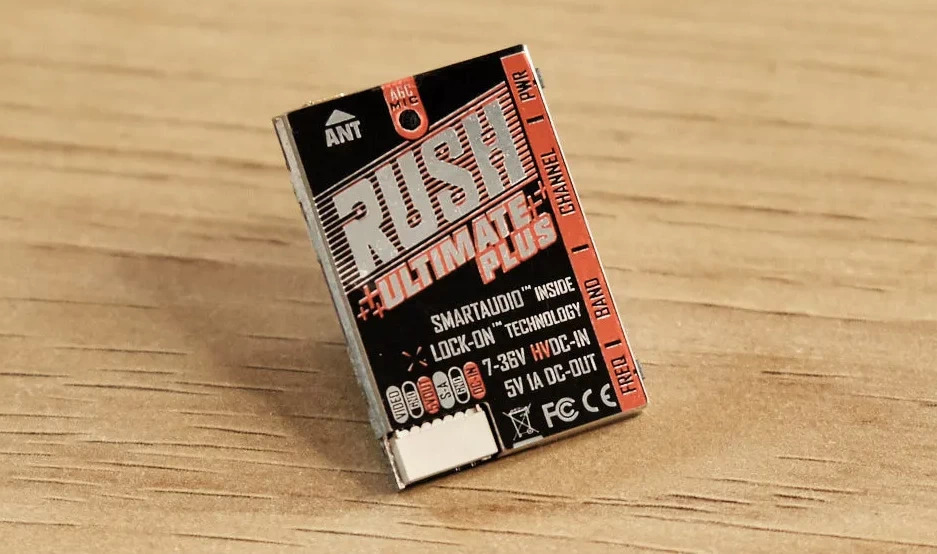

Rush Tank Ultimate Plus

Достойное качество, высокая надежность

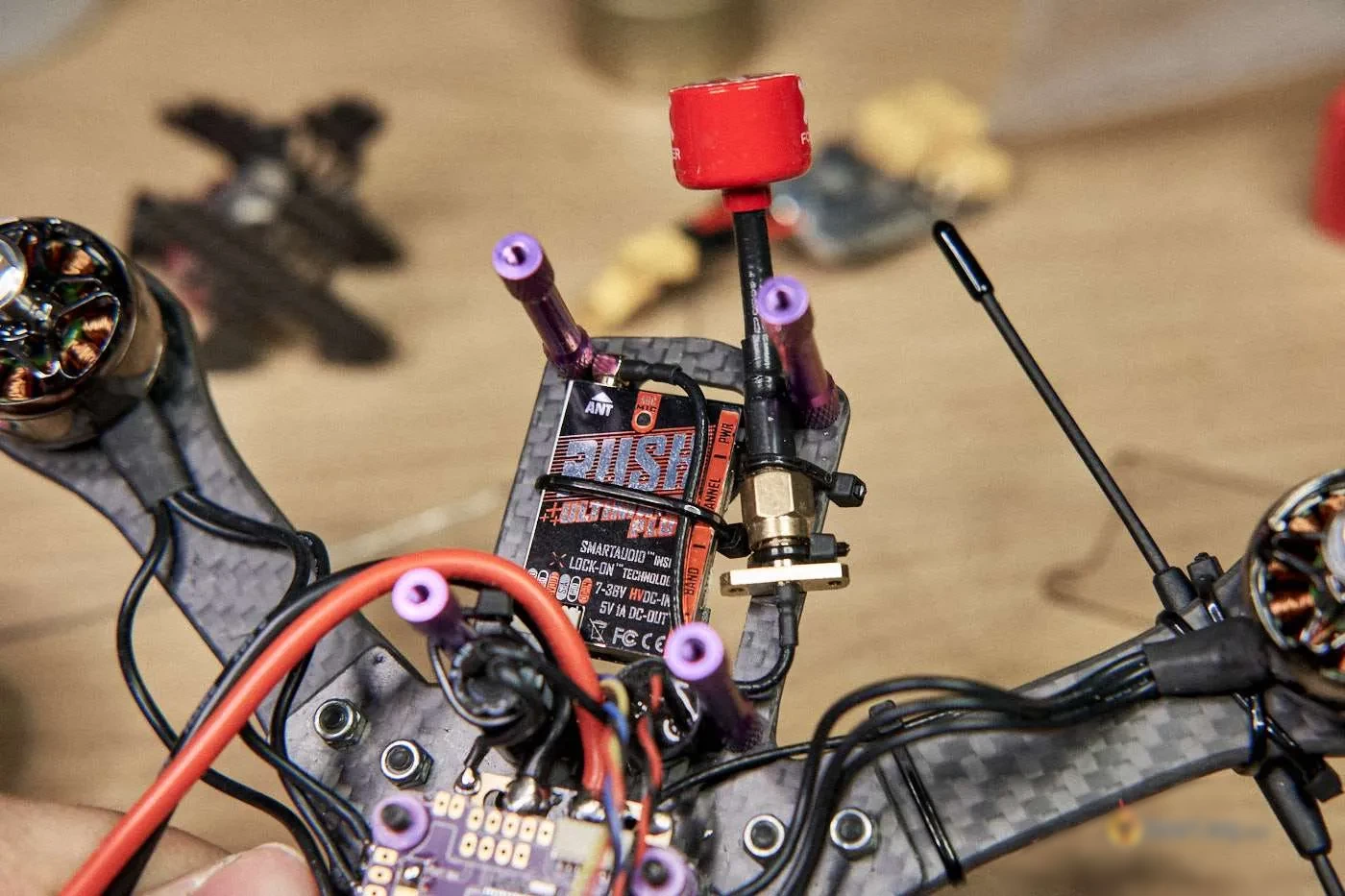

Видеотрансмиттер с высокой мощностью передачи 800 мВт – это надежный выбор для аналоговой системы, предлагающий хороший баланс между производительностью и стоимостью.

Rush Ultimate Plus идеально подходит для сборок, где стек полетного контроллера имеет ограниченное пространство для дополнительной платы. Однако в комплект поставки также входит адаптер 30,5 х 30,5 мм для установки VTX поверх полетного контроллера, если это необходимо.

Дополнительным бонусом является встроенный микрофон, позволяя вам слышать моторы и сигнал бипера через аудиовыход FPV-очков.

TBS Unify Pro32 HV

Продукт высшего класса

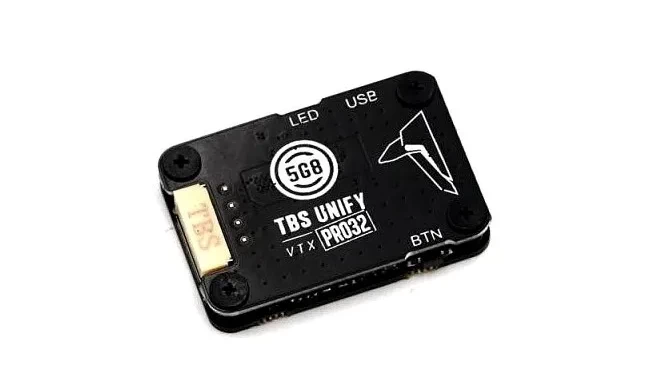

TBS Unify Pro32 HV является универсальным видеопередатчик премиум-класса. Модель отличается точными уровнями выходной мощности, чистотой передачи сигнала, высоким качеством и надежностью. Выходная мощность до 1000 мВт и компактный корпус делают эту модель идеальным выбором для дальних дистанций, гонок или полетов вольным стилем.

Этот VTX также поддерживает системы TBS Crossfire, что позволяет пользователям менять каналы и уровни мощности через приемник Crossfire. Эта функция особенно полезна для аппаратов без полетного контроллера или экранного меню Betaflight, например, для дронов самолетного типа.

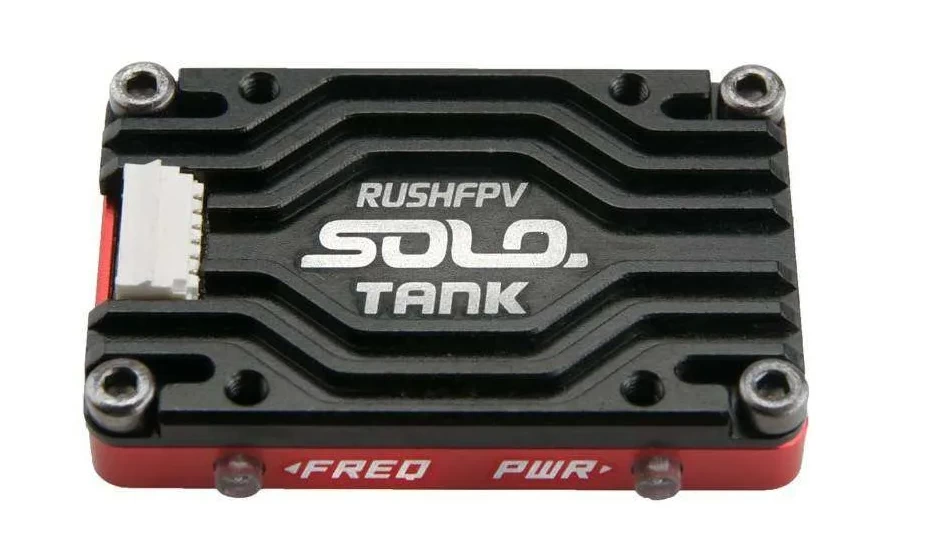

Rush Tank MAX SOLO (2,5 Вт) / SOLO (1,6 Вт)

Предназначен для полетов на дальние расстояния

RushFPV Tank Solo предлагает для дальних полетов самые мощные решения VTX, доступные в FPV-индустрии.

Линейка включает в себя две версии: SOLO с выходной мощностью 1,6 Вт и MAX SOLO мощностью до 2,5Вт. Оба видеотрансмиттера заключены в массивные радиаторы из CNC-алюминия, предотвращающие перегрев и падение производительности, что помогает достичь максимального уровня мощности.

Версия SOLO не имеет вентилятора, это значит, что она легче и компактнее по сравнению с MAX SOLO.

Eachine TX805

Самый доступный по цене

Для бюджетных сборок вы, вероятно, выберите аналоговую FPV-систему, поскольку цифровые стоят гораздо дороже.

Представляем Eachine TX805 – аналоговый видеопередатчик, который не ударит по вашему карману, поскольку стоит всего 13 долларов. Несмотря на доступную цену, он обладает следующими достоинствами: компактность, размер крепления 30 х 30 мм, совместимость с широким диапазоном входного напряжения (от 7 до 24 В) и поддержка 5 диапазонов. Более того, трансмиттер может похвастаться выходной мощностью до 800 мВт. А компактный и легкий дизайн упрощает установку.

HGLRC Zeus Nano

Самый компактный VTX бюджетного уровня

HGLRC Zeus Nano – это универсальный и легкий видеопередатчик, который станет идеальным вариантом для тех, кому нужен компактный форм-фактор. Гибкое монтажное решение упрощает установку. Модель имеет встроенный микрофон, а цена вполне приемлема: всего 20 долларов.

Благодаря небольшому весу видеотрансмиттер идеально подходит для небольших дронов, а его надежность понравится тем, кто ищет экономичное, но мощное решение.

TBS Unify Pro32 Nano

Самый компактный VTX премиального класса

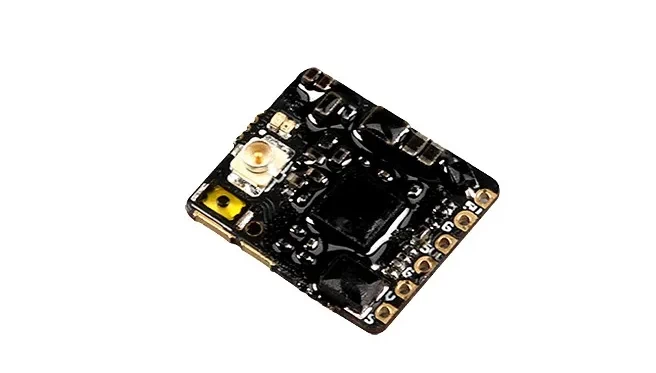

TBS Unify Pro32 Nano – это идеальный выбор для микрокоптеров и дронов класса Tiny Whoop, если вам требуется самый маленький, но мощный видеопередатчик. Этот VTX носит титул самого компактного видеопередатчика на рынке: его размеры составляют всего 15 х 13 х 2 мм при весе всего 1 грамм.

Несмотря на свой крошечный размер, Pro32 Nano может обеспечить впечатляющую выходную мощность до 500 мВт. Удобно, что его можно питать напрямую от литий-полимерных батареи 2S или 3S, что делает его идеальным вариантом, когда 5-вольтовый источник недоступен.

Качество изображения

Хотя цены на видеопередатчики могут значительно различаться, качество изображения в основном определяется вашей FPV-камерой, а не модулем VTX. Более высокая стоимость видеопередатчика в большинстве случаев не приведет к значительному улучшению качества изображения. Однако выбор видеопередатчика с отличными характеристиками и высоким качеством сигнала может улучшить ваши впечатления от полета.

Качество сигнала

Основными факторами, влияющими на качество и дальность сигнала в FPV-системе, являются качество и расположение антенн, а также точность VTX при передаче на заданной частоте.

Аналоговые видеопередатчики более высокого класса предлагают более точные частоты передачи и более чистые сигналы, которые меньше мешают соседним каналам. Антенны должны быть спроектированы и настроены на определенный диапазон частот.

Более подробно ознакомиться с антеннами для FPV-дронов вы можете в следующем обзоре.

Некоторые цифровые видеотрансмиттеры оснащены двойными антеннами (с разнесением), что позволяет устанавливать их под углом 90 градусов для улучшения качества сигнала независимо от положения вашего дрона во время полета.

Вы можете узнать больше об оптимальном размещении антенн в руководстве «Как установить и правильно расположить радиоантенну на FPV-дроне».

Антенный разъем (коннектор)

Видеотрансмиттеры обычно комплектуются стандартными недорогими антеннами, которые просто вставляются в корпус. Но если вы хотите улучшить или заменить их, важно знать, какой тип разъема использует ваш VTX.

В видеопередатчиках в основном используется несколько типов коннекторов: SMA, RP-SMA, UFL (он же IPEX) и MMCX.

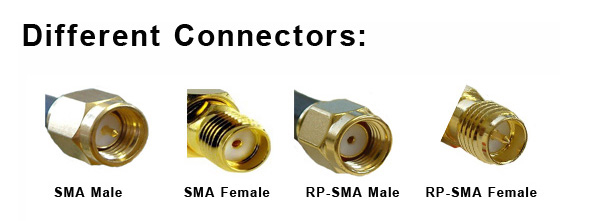

SMA и RP-SMA

SMA и RP-SMA – это самый старый тип разъемов, который используется в FPV-оборудовании. Они имеют большой размер и резьбовое соединение. Существует два типа: SMA и RP-SMA, и они несовместимы друг с другом. Убедитесь, что тип разъема соответствует вашей антенне. Вы можете использовать преобразователи SMA в RP-SMA и кабели-переходники для несовместимых разъемов, но имейте в виду, что каждый используемый адаптер несколько снижает производительность – примерно несколько процентов потери сигнала, не очень много.

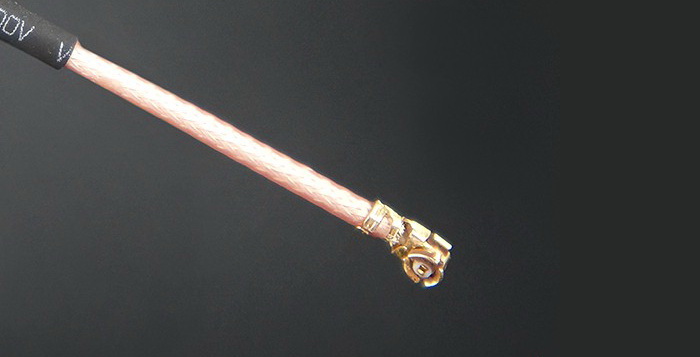

UFL

IPEX, или U.FL, часто используются в небольших видеопередатчиках, поскольку имеют дизайн с более низким профилем по сравнению с разъемами SMA. Однако они быстрее изнашиваются, поскольку рассчитаны на гораздо меньшее количество циклов стыковки. Вы можете подключить к видеотрансмиттеру переходник U.FL–SMA или использовать антенну с разъемом U.FL. Этот разъем меньше по размеру, чем разъемы SMA, и устанавливается методом прессования, то есть может быть ослаблен при столкновении и падении. Поэтому производители, как правило, используют клей или фиксаторы, чтобы надежнее закрепить место соединения.

MMCX

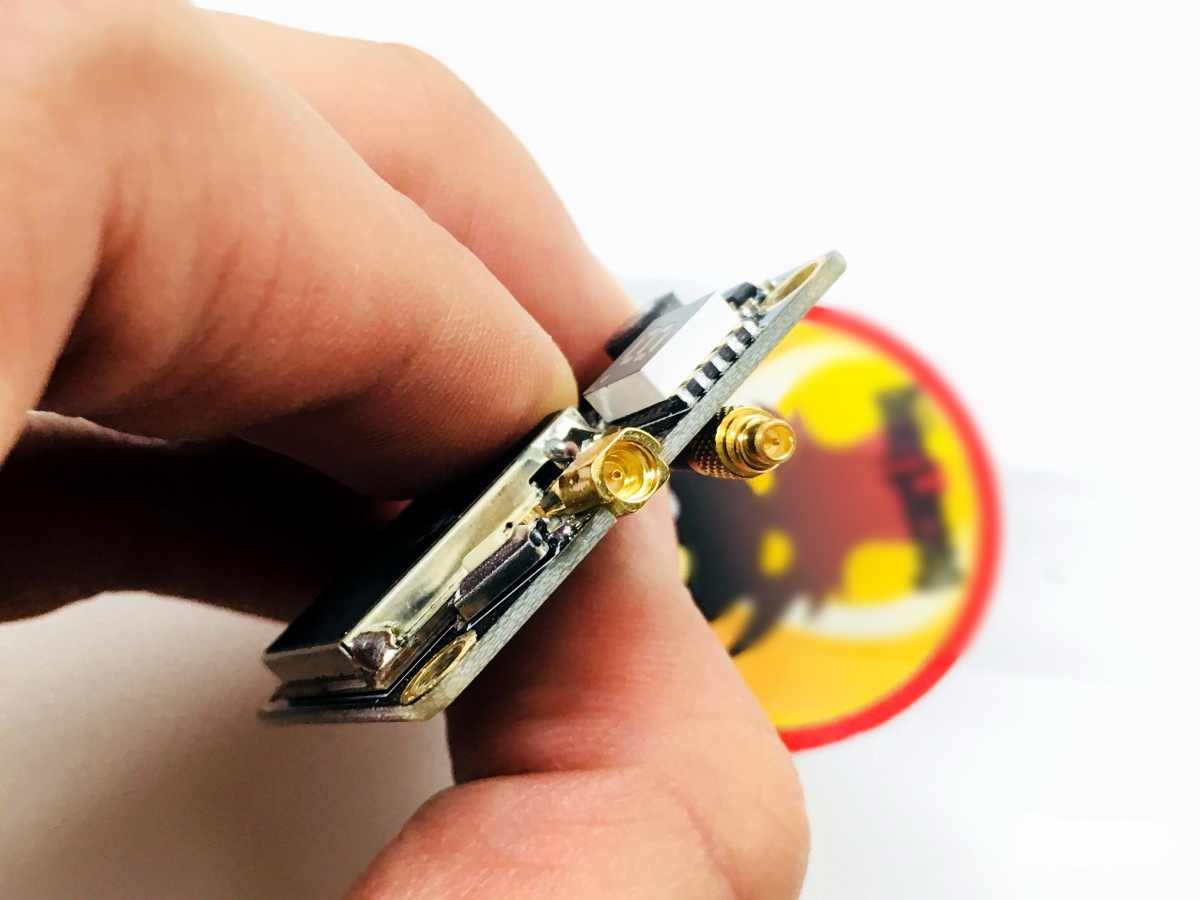

MMCX обеспечивает баланс между хрупкими разъемами U.FL и громоздкими разъемами SMA. Этот более новый тип разъема также предлагает соединение с запрессовкой, но он намного прочнее, чем UFL, что снижает вероятность его выпадения или повреждения во время аварии. MMCX также имеет большее количество циклов стыковки, чем UFL. Эта конструкция предлагает компромисс между долговечностью SMA и компактностью U.FL. Однако найти антенну MMCX может быть непросто, поскольку этот тип не так распространен, как два других типа разъема.

Энергоснабжение VTX

Современные видеопередатчики обычно поддерживают широкий диапазон входного напряжения, позволяя вам подавать на них питание напрямую от аккумулятора вашего дрона (например, LiPo-батарей 4S или даже 6S). Однако популярный подход заключается в питании видеопередатчика с помощью стабилизатора напряжения на полетном контроллере, широко известного как регулятор напряжения, или выпрямитель (BEC/Battery Elimination Circuit).

BEC не только преобразует более высокое напряжение в более низкое, но также действует как фильтр для источника питания вашего видеотрансмиттера. Аккумуляторы дрона могут быть невероятно шумными источниками энергии из-за помех, создаваемых регуляторами скорости (ESC) и двигателями. В наши дни большинство полетных контроллеров оснащены встроенным регуляторами напряжения, специально разработанными для питания VTX. Они производят выходное напряжение 9 В или 12 В и обеспечивают превосходную фильтрацию тока, позволяющую минимизировать скачки напряжения и электрические помехи в вашей энергосистеме.

К примеру, полетный контроллер Speedybee F405 V3 имеет выделенный 9-вольтовый регулятор для питания видеопередатчиков.

Еще одним важным фактором, который следует учитывать при питании вашего видеотрансмиттера от BEC (или другого регулятора напряжения), является сила тока, необходимая для правильной работы VTX. Производители не всегда указывают в спецификациях номинальный ток при полной нагрузке, поэтому мы рекомендуем читать обзоры, где приводятся такие данные. Недостаточная мощность, подаваемая на видеопередатчик, может привести к уменьшению дальности полета или нестабильности сигнала.

Если вы решите питать свой видеотрансмиттер напрямую от аккумулятора, убедитесь, что он имеет соответствующую фильтрацию питания, чтобы предотвратить шум и полосы на ваших видео. Популярным методом фильтрации является использование LC-фильтра или просто добавление конденсатора с низким эквивалентным последовательным сопротивлением (ESR) на входе питания.

Выходная мощность

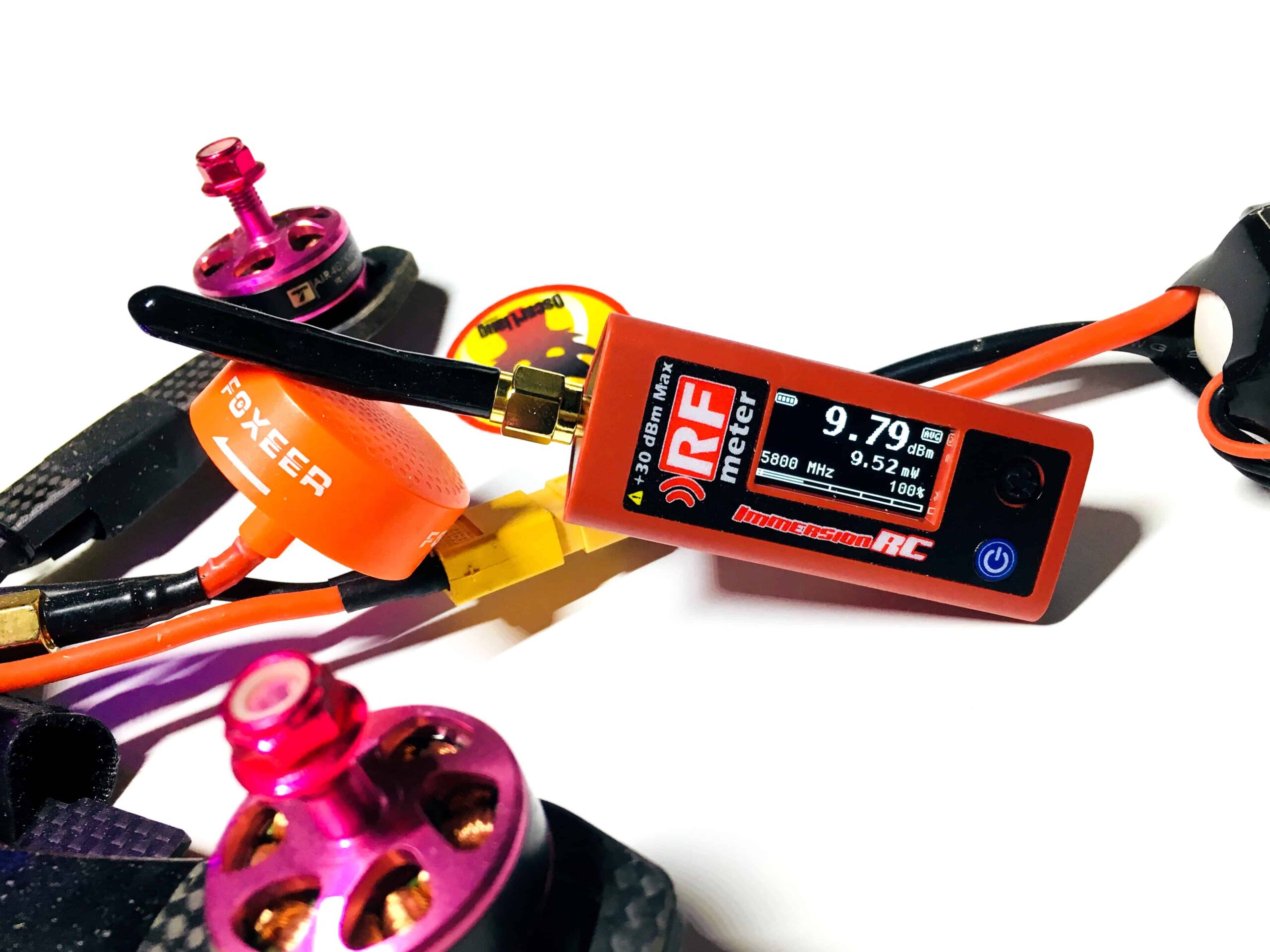

Выходная мощность VTX измеряется в милливаттах (мВт) или децибелах на милливатт (дБм). Современные видеопередатчики имеют регулируемую выходную мощность, что обеспечивает гибкость в зависимости от окружающей обстановки и стиля полета.

Более высокая мощность для увеличения дальности действия

Как правило, более высокая мощность предполагает увеличенную дальность действия. Однако это связано с некоторыми побочными эффектами, такими как повышенное выделение тепла и создание возможных помех для других пилотов. Кроме того, в каждой стране существуют определенные законодательством ограничения на максимальную выходную мощность передачи данных для частоты 5,8 ГГц.

Мощность 25 мВт отлично подходит для полетов в помещении и полетов с другими людьми, обеспечивая достаточную дальность действия для большинства гоночных трасс. С другой стороны, пилоты предпочитают использовать более высокую выходную мощность для более надежной связи при полетах на открытом воздухе и на более дальние расстояния. Имейте в виду, что для удвоения дальности передачи сигнала требуется в четыре раза больше мощности.

Обратная сторона высокой выходной мощности

Более высокая выходная мощность генерирует больше тепла, что может привести к перегреву видеопередатчика, ухудшению производительности или даже (в исключительных случаях) к отключению VTX во время полета. Высокая мощность не всегда идеальна в местах со значительными многолучевыми помехами, таких как гаражи и стадионы, где сигналы могут отражаться от бетонных или металлических поверхностей. В таких ситуациях имеет смысл использовать более низкую выходную мощность.

При полете в группе лучше избегать видеотрансмиттеров с высокой мощностью, поскольку их сигналы могут проникать в видеопотоки других пилотов, что затрудняет совместный полет. В большинстве гоночных соревнований от пилотов требуют установки мощности VTX на уровне 25 мВт.

Антенны: насколько велика их важность

Помимо выходной мощности вашего видеопередатчика, на дальность действия и качество сигнала существенно влияют антенны радиопередатчика, FPV-очков и приемника. При оптимальной установке антенн мощность 25 мВт обеспечивает радиус действия 1 километр, в то время как мощность 400 мВт в идеальных условиях поддерживает работу лишь в радиусе 4 километра (то есть в четыре раза больше). На максимальную дальность действия влияет множество факторов, в том числе помехи, расположение и направление антенн.

Основные сведения о каналах VTX

Каналы VTX – это предустановленные частоты, которые используются для трансляции видео на видеоприемник. Чтобы установить соединение, выберите один и тот же канал на видеопередатчике и видеоприемнике. Предпочтительной полосой частот для FPV является 5,8 ГГц, поскольку она разрешена законом во многих странах, а антенны для этого диапазона имеют небольшой размер.

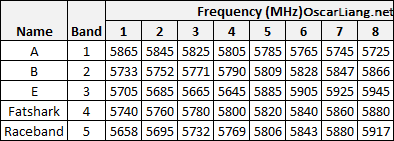

В аналоговой системе имеется пять диапазонов: A, B, E, F (Fatshark) и R (Raceband), по восемь каналов в каждом диапазоне. Это дает вам в общей сложности 40 каналов на выбор. Помимо этих наиболее распространенных диапазонов, существуют и другие, но не все частоты разрешены законом для использования.

Следует отметить, что некоторые каналы на разных диапазонах частично совпадают, поэтому 40 пилотов не смогут летать одновременно. На самом деле, совместный полет всего восьми человек является довольно сложной задачей. Чтобы добиться максимального количества пилотов в воздухе без помех, важно использовать видеопередатчики хорошего качества с чистым сигналом и обеспечить распределение каналов с достаточным разнесением частот.

Для цифровых FPV-систем управлять каналами проще, поскольку доступен только один диапазон (всего 8 каналов). Эти каналы находятся на тех же или близких частотах, что и аналоговые каналы Raceband. На изображении вы видите экран выбора каналов Walksnail Avatar в меню FPV-очков.

Если вы летаете в одиночку, вам не нужно беспокоиться о том, какой канал VTX использовать, вы можете выбрать любой. Однако при полете с другими людьми важно тщательно распределять каналы, чтобы минимизировать помехи.

Встроенный микрофон

Наличие микрофона в дроне позволяет вам слушать моторы, что, по мнению некоторых пилотов, позволяет им ощущать постоянную связь с летательным аппаратом, особенно при полете на дальние дистанции, когда звуки дрона уже не слышны.

Производители цифровых FPV-систем обычно не включают встроенные микрофоны в свои конструкции VTX. Однако некоторые аналоговые видеопередатчики и FPV-камеры имеют встроенные микрофоны, если вы желаете включить эту функцию в своей настройке FPV.

Основные рекомендации для аналогового VTX

Аналоговое качество выглядит бледно по сравнению с цифровыми системами, поскольку изображение здесь размытое, с низким разрешением и помехами. Несмотря на эти недостатки, аналоговые системы по-прежнему популярны, поскольку широко доступны, имеют низкую стоимость, компактный размер и низкую задержку. Другим существенным преимуществом аналоговых систем является их совместимость, которая позволяет вам без проблем использовать видеопередатчики различных брендов, меняя их между собой.

По сути, новичкам хватит любого аналогового видеотрансмиттера, но при совместных полетах крайне важно иметь высококачественную модель. Некоторые дешевые VTX от неизвестных брендов выдают «грязные» сигналы, которые распространяются за пределы установленного канала на другие частоты, создавая помехи другим пилотам.

Изменение настроек VTX

Существует несколько способов изменения каналов, диапазонов и настроек мощности на вашем видеопередатчике.

Почти все VTX в наши дни поставляются с кнопкой для переключения каналов и регулирования других настроек. Однако из-за одной кнопки и ограниченного количества светодиодных индикаторов состояния эта процедура может оказаться весьма сложной и запутанной.

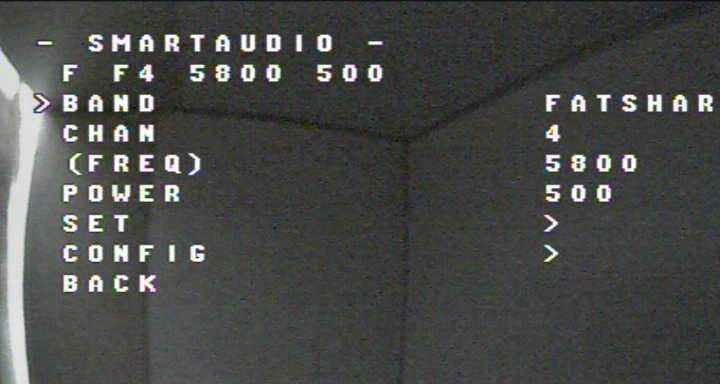

Наиболее эффективным методом изменения настроек аналогового видеотрансмиттера является использование экранного меню Betaflight.

Pitmode

Pitmode – это важная функция для тех, кто участвует в гонках или часто летает с другими пилотами. Она позволяет снизить выходную мощность вашего видеотрансмиттера до чрезвычайно низкого уровня (практически нуля), когда ваш квадрокоптер включается или терпит крушение. При помощи этой функции вы быстро можете изменить настройки VTX или вернуть свой дрон, не мешая другим пилотам, которые продолжают находиться в воздухе.

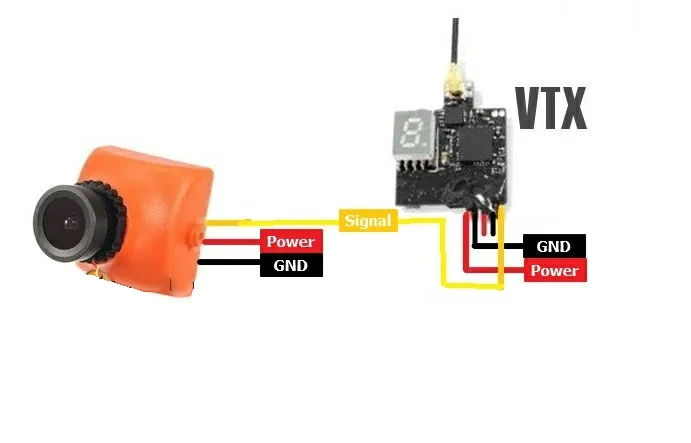

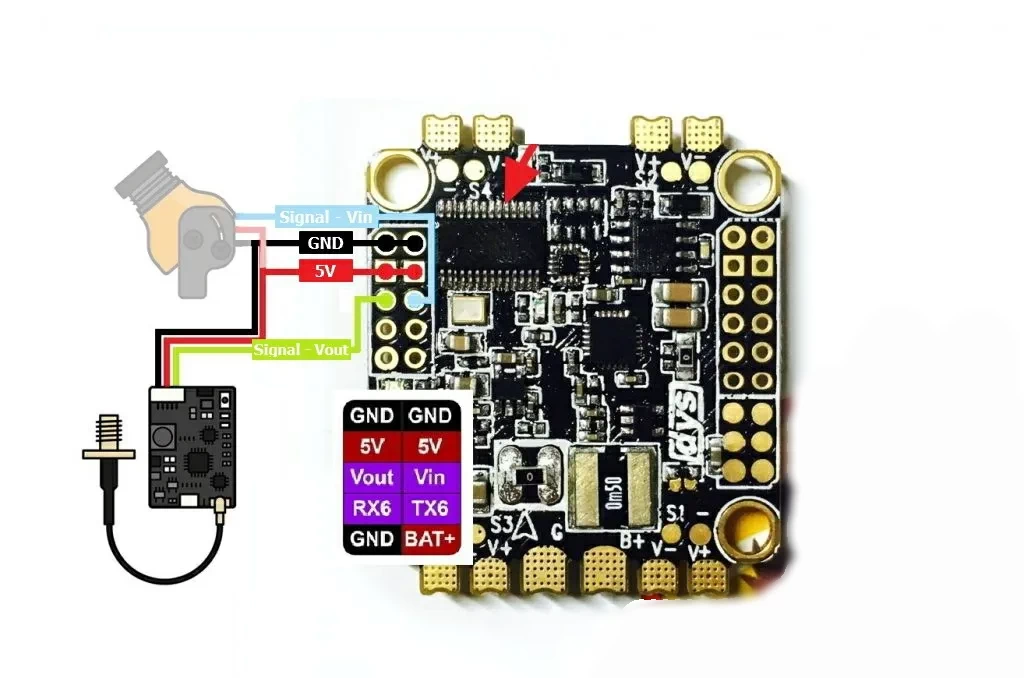

Подключение аналоговой FPV-камеры к видеотрансмиттеру

Схемы подключения аналогового видеопередатчика могут быть различными, все зависит от используемых компонентов. По сути, видеотрансмиттеру требуется три соединения: видеовход, питание и заземление.

Чтобы подключить FPV-камеру напрямую к видеопередатчику, подсоедините сигнальные провода и убедитесь, что видеоприемник, на который поступает изображение, работает на том же канале ваших FPV-очков. Если FPV-камера и видеопередатчик питаются от разных источников, подключите также их заземляющие провода.

Подключение видеопередатчика через полетный контроллер является самым распространенным, но при условии, что имеется встроенный чип OSD (экранного меню). На полетном контроллере вы найдете видеовход (обозначение Vin) для подключения сигнала камеры и видеовыход (обозначение Vout) для подключения видеопередатчика.

Убедитесь, что вы подаете на видеопередатчик правильное напряжение, чтобы не повредить и не обесточить его. Обычно вы можете питать свой видеопередатчик напрямую от полетного контроллера, если он имеет BEC (встроенный регулятор напряжения, который подает напряжение 5 В, 9 В или 12 В и т. д.). Большинство видеотрансмиттеров в настоящее время поддерживают широкий диапазон входного напряжения, поэтому вы можете питать их напрямую от LiPo-батареи.

Полезные советы

Никогда не включайте видеотрансмиттер без антенны

Всегда помните о том, что необходимо подсоединить антенну к вашему видеопередатчику перед включением питания. Если вы включаете VTX без антенны, энергии некуда деваться, что приводит к накоплению тепла в устройстве. Со временем это избыточное тепло может повредить видеотрансмиттер.

Как избежать видео с помехами

Двигатели и регуляторы скорости могут генерировать значительное количество электрических помех в вашей энергосистеме, что может внести искажения в ваш видеопоток. Если вы питаете свое FPV-оборудование (например, видеопередатчик и камеру) напрямую от аккумулятора, электрические шумы могут вызвать помехи, приводящие к появлению белых линий или мерцанию на экране.

Чтобы устранить и предотвратить эти проблемы, проделайте следующее:

1. Добавьте конденсаторы со сверхнизким ESR (эквивалентным последовательным сопротивлением), чтобы снизить шум в энергосистеме, если вы еще этого не сделали. Такие конденсаторы помогут отфильтровать электрические помехи, создаваемые регуляторами скорости и двигателями, обеспечивая более чистый видеопоток.
2. Правильно обращайтесь с проводкой, заземлением и распределением электроэнергии. Провода видеосигнала и электропитания должны располагаться как можно дальше друг от друга, а для минимизации помех используйте витые или экранированные кабели.
3. Используйте отдельный регулятор напряжения или LS-фильтр для видеотрансмиттера и камеры. Это поможет снизить шумы и стабилизирует электропитание, в результате вы получите более чистое видео.

Избегайте контакта между заземлением антенны VTX и рамой дрона

Некоторые рамы для дронов имеют отверстие в углеродном волокне, которое позволяет прикрепить антенный разъем SMA непосредственно к раме. Однако при этом создается контакт между заземлением антенны и рамой из углеродного волокна, которое является электрическим проводником. Если какой-либо провод под напряжением заденет раму из углеродного волокна, это потенциально может сжечь ваш видеопередатчик. Кроме того, этот контакт может вызвать в системе помехи обратной связи, что приведет к ряду проблем, включая перегрев видеопередатчика из-за повышенного сопротивления.

Заключение

Подведет итоги. Понимание всех тонкостей VTX поможет вам улучшить ваш FPV-опыт в целом. В этом руководстве мы рассмотрели основные аспекты видеотрансмиттеров, в том числе параметры выходной мощности, каналы и частоту, способы изменения настроек, а также рекомендации по правильному использованию.

Следуя этим указаниям и рекомендациям, вы сможете принять обоснованное решение при выборе и настройке VTX как для повседневных, так и для профессиональных полетов. Правильное использование видеопередатчика обеспечит вам плавный и приятный опыт FPV-полета, и вы сможете управлять дроном более точно и уверенно.
