OcuSync: всё что нужно знать о системе передачи сигнала DJI

Очень важной функцией любого дрона DJI, которую пользователи часто упускают из вида, является система передачи сигнала. Если испытать в полете дроны DJI разных поколений, разница будет весьма ощутимой.

Модели компании обычно поставляются с передающей системой OcuSync, которая является уникальной патентованной разработкой DJI. Модуль радиопередачи установлен на всех аппаратах бренда, и вы не можете его заменить или провести апгрейд. Этот модуль имеет различные версии, и от этого зависят дальность действия, проникновение сигнала, возможности пульта управления и другие факторы.

Данная статья содержит все, что вам нужно знать о системе передачи сигнала DJI: почему имеет значение выбор версии и каковы отличия между ними.

Что стоит за DJI OcuSync: факторы и анализ

Система радиопередачи в дроне является одной из наиболее важных частей, без которой дрон вообще не способен летать. Без этой системы просто нельзя будет установить связь между пультом дистанционного управления и самим беспилотником.

[arve url=”https://www.youtube.com/watch?v=csTdWaVut4I” title=”What Is DJI Ocusync And How Does It Work?” description=”The Mavic Pro comes with the new DJI OcuSync transmission system. What is it, and how does it work? Find out in this video.” /]

В потребительских дронах DJI мы имеем систему передачи OcuSync, которая выполняет две задачи:

1. Она захватывает видео в реальном времени и передает его к пилоту. Пилот получает прямую трансляцию изображения, которое можно просматривать на экране смартфона, присоединенного к пульту управления, или на DJI RC со встроенным дисплеем. Тот же модуль также передает экранное меню со всей служебной информацией, необходимой пилоту во время полета (остаток заряда батареи, уровень сигнала, на правление и т.д.)
2. OcuSync на дроне также получает входной радиосигнал. Информация от пилота отправляется с пульта дистанционного управления и принимается тем же модулем дрона.

В обычных FPV-системах используются два разных модуля: видеопередатчик (VTX) и отдельный радиоприемник (RX), получающий входной радиосигнал по другому протоколу. Но с дронами DJI иная ситуация.

Поэтому без системы передачи сигнала вы не можете управлять беспилотником или смотреть прямую трансляцию.

• Что такое подвес в квадрокоптерах (Объяснение для новичков)
• Режим Акро против Режима автовыравнивания: объяснение для новичков
• Как подсоединить DJI квадрокоптер (Пошаговая инструкция)
• Как сбросить до заводских квадрокоптер и контроллер DJI (пошаговое руководство)

Чем отличаются версии систем передачи OcuSync DJI?

Поскольку технология дронов развивается стремительными темпами, вместе с ней эволюционирует система DJI OcuSync.

Между разными версиями OcuSync существует немало различий, поэтому мы попытаемся помочь вам понять, что важно учитывать при выборе дрона с этой функцией.

• Дальность полета. Прежде всего нужно принимать во внимание дальность полета. Более новые версии OcuSync всегда предлагают существенное улучшение в плане дальности полета и силы сигнала между радиопередатчиком и дроном. Компания всегда успешно создавала аппараты с большой дальностью действия, и это в первую очередь связано с фирменной системой передачи.
• Проникновение сигнала. Это еще один жизненно важный показатель, который, как мы часто наблюдаем, улучшается с помощью новых систем OcuSync. Версия передачи OcuSync напрямую влияет на проникновение сигнала дрона. Например, она играет важную роль при полете дрона в зонах со значительными помехами или за деревьями и другими препятствиями.
• Разрешение и частота кадров в реальном времени. То, что мы видим на экране смартфона или пульта дистанционного управления, детали, которые мы наблюдаем, имеют определенное разрешение и частоту кадров. Это еще один фактор, который зависит от версии OcuSync. В более новых версиях беспилотник способен передавать больше данных в ходе прямой трансляции, следовательно, он может использовать более высокое разрешение и частоту кадров.
• Задержка. В терминологии FPV, задержка – это время отклика между пультом дистанционного управления дрона и самим дроном (если мы имеем дело с радиопередачей) или между видеосистемой дрона и изображением, которое видит пилот (при передаче видеосигнала). Старые версии OcuSync и более дешевые радиостанции будут иметь более медленное время отклика.
• Совместимость. Все эти дроны DJI с системой передачи OcuSync должны быть совместимы с пультом радиоуправления, который поддерживает тот же протокол связи. Вот почему никогда не следует приобретать пульт управления (радиопередатчик), если вы не уверены, что он совместим с вашим квадрокоптером DJI.

Версии OcuSync

Давайте не будем забегать вперед и начнем с древней технологии, которую можно обнаружить в ранних версиях дронов и которая уже не используется в наши дни.

Вам важно усвоить знать одну вещь – в настоящее время в производстве находятся дроны DJI, которые используют OcuSync версий 2.0, 3.0, 3+ и последнюю OcuSync 4.0. Но какова разница между этими версиями? Как они проявляют себя с точки зрения функций, перечисленных в предыдущем разделе?

Первый Mavic Air с трудом преодолевал расстояния в 500 метров (0,3 мили), после чего сигнал становился очень неустойчивым. В общем, связь нельзя было назвать хорошей. Насколько нам известно, в этом дроне была использована технология передачи данных Wi-Fi с двумя диапазонами.

Но на тот момент этот дрон был очень впечатляющим. На скриншоте вы видите изображение с дрона на максимальном расстоянии, где сигнал уже начинал прерываться.

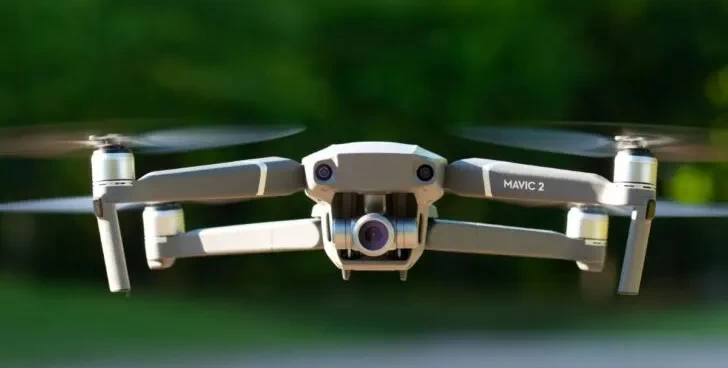

Позднее вышел Mavic 2, и это был первый дрон, рассчитанный на дальние полеты. И между Mavic Air и Mavic 2 разница была просто огромной, и это был настоящий прорыв. Представьте, что это произошло всего несколько лет назад. В этих дронах была система передачи первого и второго поколения, и если сравнивать их с сегодняшней системой О4, то это буквально футуристическая и древняя технологии.

OcuSync 2.0

С момента появления дрона DJI Mavic 2 с OcuSync 2.0 (это произошло в 2018 году) беспилотные летательные аппараты DJI получили возможность летать на дальние расстояния.

Пять лет спустя OcuSync 2.0 все еще используется производителем в новых дронах DJI Mini 2 SE и Mini 3. Кроме того, систему можно найти в множестве моделей, включая DJI Mini 2, Mavic Air 2, Mavic 2 Pro и Zoom, Phantom 4 Pro V2 и DJI Matrice 300 RTK.

Это было первое значительное улучшение, позволяющее на некоторых дронах видеть прямую трансляцию с разрешением 1080p, наслаждаться небом и наблюдать за природой на большом планшете.

Благодаря OcuSync 2.0 мы также могли управлять нашими дронами в 2-диапазонном режиме 2,4 ГГц/5,8 ГГц и, в зависимости от модели, могли летать на расстояние до 3,7 мили (6 км) в Европе и 6,2 мили (10 км) в США.

Периодическое переключение между этими двумя диапазонами было важной особенностью, которую предоставляла система DJI OcuSync 2.0. Это в корне изменило взгляд на то, как дрон DJI летает в различных условиях.

OcuSync 3.0



Поскольку технология дронов постоянно развивалась, компания DJI тоже не стояла на месте. Она выпустила DJI O3 (или OcuSync 3.0) – наиболее часто используемую систему передачи в дронах бренда.

Несомненно, вы слышали о квадрокоптере DJI Mini 3 Pro или о DJI Air 2S. Отличные дроны, способные летать на дальние расстояния без каких-либо проблем. И все благодаря новой и улучшенной OcuSync 3.0, которая явно превосходит предшественника.

Версия 2.0 была очень эффективной с точки зрения затрат, и мы даже могли встретить ее в дронах бюджетного сегмента. С появлением более мощной системы O3 возросла и стоимость новых беспилотников.

Но с точки зрения производительности система OcuSync 3.0 значительно превосходила версию 2.0. Появились такие дроны, как DJI Mini 3 Pro, способные пролетать до 5 миль (8 км) в Европе или 7,5 мили (12 км) в США (разница связана с законодательными ограничениями и стандартами связи). А модель DJI Mini 3 Pro с комплектом Intelligent Battery Plus обеспечивает дальность полета до 15,5 мили, или 25 километров. Весьма ощутимая разница!

Дроны с OcuSync 3.0 также продемонстрировали еще одно преимущество: они могут совершать дальние полеты в местах с сильными помехами, например, в городских районах или деловых центрах, где пространство засорено помехами от Wi-Fi.

Более того, теперь появились пульты радиоуправления DJI RC-N1 и DJI RC (с экраном), два наиболее часто используемых контроллера DJI, которые могли похвастаться полной совместимостью со всеми дронами на базе OcuSync 3.0.

С точки зрения совместимости, DJI RC-N1 может также управлять некоторыми беспилотниками DJI на базе старой O2. При этом оба пульта RC-N1 и DJI RC совместимы с несколькими моделями на базе OcuSync 3+ (из серии Mavic 3).

OcuSync 3+

Двигаясь дальше, можно сказать, что OcuSync 3+ является незначительным (промежуточным) улучшением оригинальной системы O3, которая на данный момент используется на большинстве беспилотных летательных аппаратов DJI.

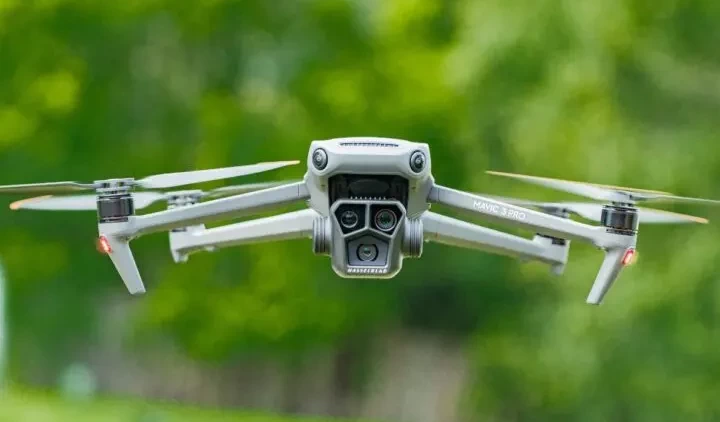

В настоящее время система передачи OcuSync 3+ используется лишь на самых продвинутых потребительских дронах, выпущенных DJI в рамках серии Mavic 3. Отдавая несколько тысяч долларов за такие дроны, пользователь вправе ожидать, что получит ощутимое преимущество с точки зрения дальности и проникновения сигнала. Эти дроны Mavic 3 совместимы с радиоконтроллером профессионального уровня DJI RC Pro, который в полной мере использует продвинутые функции этой новой системы передачи.

Кстати, пульт DJI RC Pro имеет обратную совместимость с квадрокоптером DJI Air 2S, на борту которого установлена стандартная версия O3.

Более того, дроны Mavic 3 на базе O3+ хорошо совместимы с контроллерами DJI RC и RC-N1, имеющими базовую версию O3. Как видите, продукты DJI обеспечивают перекрестную совместимость. Но она встречается в новых дронах не так часто.

Теперь, с точки зрения технических возможностей DJI O3+ и серии Mavic 3, мы реально можем достичь дальности передачи в 5 миль (8 км) в Европе или 9,3 мили (15 км) в США. А если говорить о полетах без ограничений, дроны Mavic 3 могут покрывать расстояния до 18,6 мили, или 30 километров.

Серьезным преимуществом O3+ является ее ориентированность на коммерческие дроны профессионального уровня. Здесь требуется более надежная передача, чтобы преодолевать помехи, иметь возможность фотографировать недвижимость, осматривать здания или выполнять некоторые картографические операции. Пользователь спокойно работает в сложных городских условиях, не беспокоясь о возможной потере сигнала.

Система передачи O3+ так же, как O3 и O2, функционирует в двух диапазонах 2,4 ГГц и 5,8 ГГц, но на гораздо большей мощности. При использовании более дорогого контроллера DJI RC Pro мы можем смотреть прямую трансляцию видео с разрешением 1080p на скорости 60 кадров в секунду.

OcuSync 4.0

В 2023 году началась новая эра в технологии дронов высокого класса, которые превосходят ранее выпущенные модели и при этом стоят гораздо дешевле.

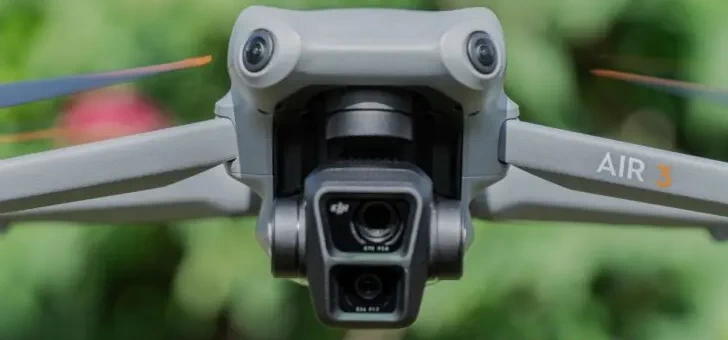

Если вы только собираетесь заняться дронами, мы рекомендуем выбрать DJI Air 3 или DJI Mini 4 Pro. Обе эти модели поставляются с новейшей технологией передачи OcuSync 4.0 и многими другими нововведениями. Дроны, которые занимали лидирующие позиции по мощности передачи при помощи OcuSync 3.0, теперь выглядят как игрушки по сравнению с аппаратами на базе O4. И это не шутка.

В настоящее время OcuSync 4.0 является самым мощным модулем передачи данных, который используется в потребительских квадрокоптерах. В Европе мы по-прежнему законодательно ограничены реалистичной дальностью передачи в 6,2 мили (10 км), но в Соединенных Штатах Air 3 и DJI Mini 4 Pro ограничены дальностью передачи в 12,4 мили (20 км). Это выходит за пределы прямой видимости, если говорить в терминологии БПЛА.

Но на самом деле, если не считаться с ограничениями, система передачи O4 способна обеспечить полет соответствующего дрона на дальность 20 миль, то есть 32 километра. Вы понимаете масштабы прогресса? Как можно сравнивать такие дроны со старым Mavic Air с дальностью передачи 0,3 мили (500 метров). Вот как усовершенствовалась технология дронов за последние несколько лет. Что же нам ожидать в ближайшие 5 или 10 лет?

В техническом отношении DJI O4 использует те же самые диапазоны 2,4 ГГц/5,8 ГГц и имеет низкую задержку до 120 мс.

Однако эта новая система OcuSync совместима только с двумя новыми контроллерами: DJI RC-N2 и DJI RC 2.

Другие системы передачи сигнала от DJI

Вышеупомянутые системы передачи наиболее часто используются и встречаются в большинстве дронов DJI. Но это еще не все системы. Существуют еще две, о которых мы хотели бы упомянуть.

DJI Transmission

Это система беспроводной передачи, созданная DJI, которая включает в себя необычный протокол связи DJI O3 Pro. Это автономный модуль, который используется в профессиональном кинопроизводстве на больших дронах класса Cinelifter или в сценариях, не связанных с дронами.

DJI Digital FPV System (цифровая FPV-система DJI)

Мы все знаем, что компания DJI вошла в сферу FPV с дронами DJI FPV и DJI Avata. Но подождите. Цифровая FPV-система DJI предшествовала этим дронам, и это был первый шаг к цифровой передаче, новому революционному способу просмотра высококачественной прямой трансляции в ваших FPV-очках. Кроме того, это был ощутимый прогресс по сравнению с аналоговыми модулями других производителей.

Системы передачи в пультах дистанционного управления DJI

Даже если оставить в стороне древнюю технологию дронов, мы видим на рынке ряд контроллеров DJI, которые совместимы только с некоторыми дронами.

Эти пульты радиоуправления делятся на две категории:

1. Без экрана, когда нам требуется совместимый смартфон или планшет с приложением DJI Fly App (или похожим приложением), чтобы соединиться с пультом и видеть прямую видеотрансляцию с дрона.
2. Со встроенным дисплеем, когда для полета не требуется сотовый телефон или планшет.

Далее мы расскажем, какие системы передачи сигнала используют эти контроллеры, а также рассмотрим их совместимости в данный момент.

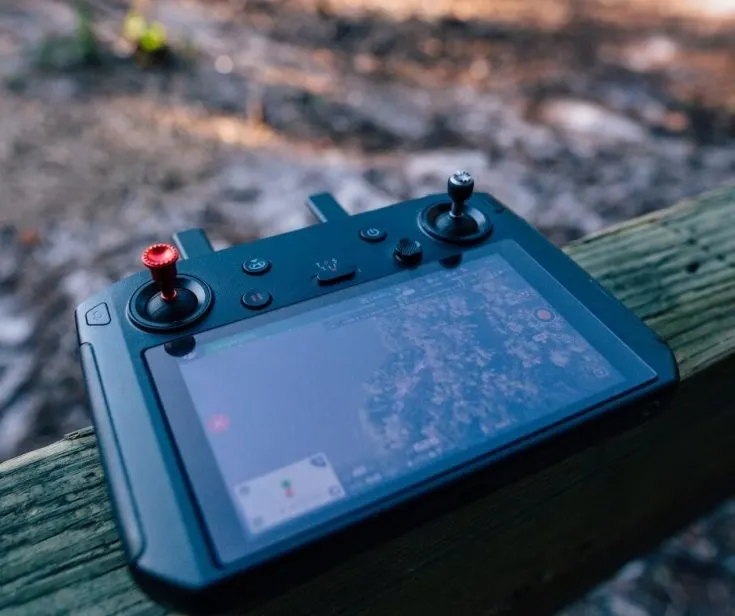

DJI Smart Controller

Это ранняя версия пульта DJI с экраном, которая является предшественником хорошо известного контроллера DJI RC.

DJI Smart Controller построен на системе передачи OcuSync 2.0 и вряд ли он совместим с новыми дронами бренда.

Этот контроллер может работать в двух диапазонах 2,4 ГГц и 5,8 ГГц и обеспечивает передачу сигнала при помощи O2 на расстоянии 3,7 мили (6 км) в Европе и 6,2 мили (10 км) в США.

Модель DJI Smart Controller больше не производится компанией.

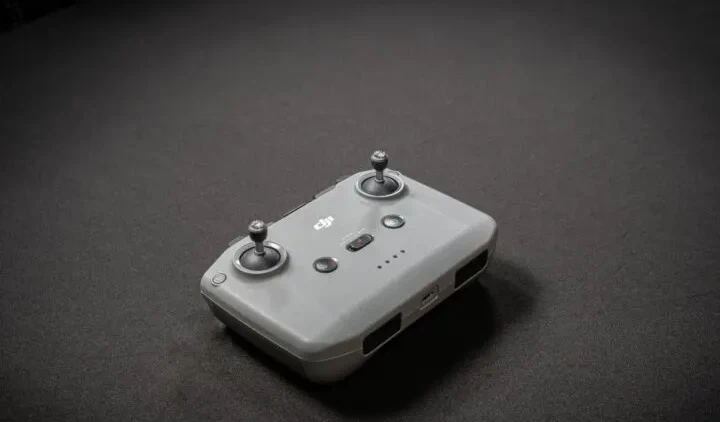

DJI RC-N1

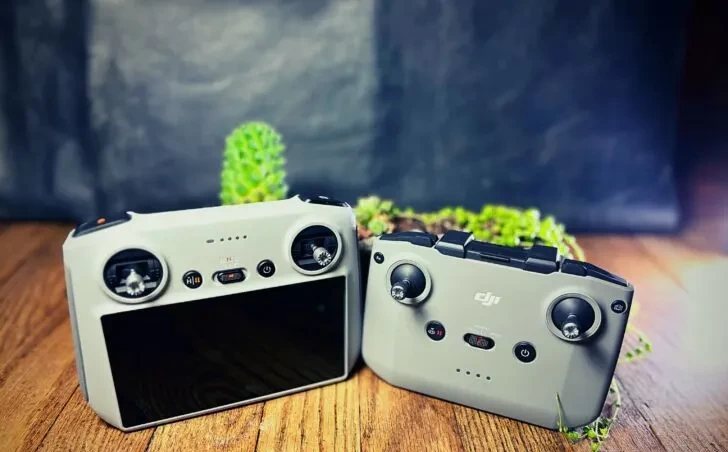

DJI RC-N1 – это самый простой контроллер, который при этом может похвастаться высочайшей совместимостью с большинством дронов DJI.

Чтобы использовать этот пульт дистанционного управления, вам понадобится совместимый мобильный телефон с приложением DJI Fly или другим совместимым с DJI приложением для управления дроном и просмотра прямых трансляций с него.

DJI RC-N1 все еще находится в производстве и совместим со многими дронами в версиях OcuSync 2.0, 3.0 и 3+. В принципе, он совместим почти со всеми современными дронами DJI.

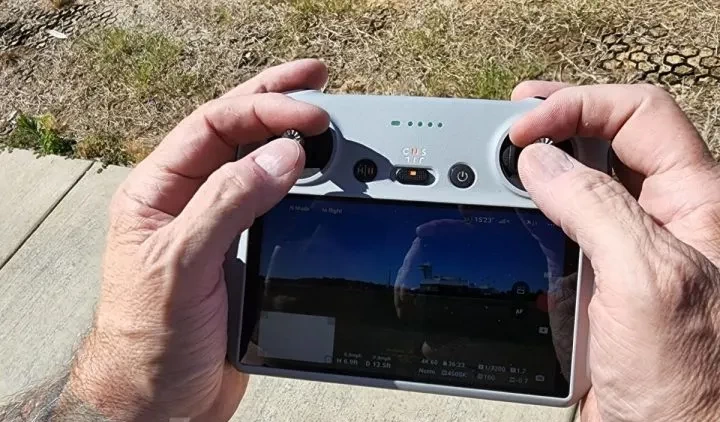

DJI RC

DJI RC – это один из наиболее известных пультов ДУ с экраном, обеспечивающий широкую совместимость с дронами DJI.

По совместимости он уступает версии N1. Тем не менее, он может работать со всеми моделями БПЛА на базе OcuSync 3.0 и 3+, и в то же самое время он имеет обратную совместимость с дроном DJI Mini 3, который базируется на OcuSync 2.0. Мы хотели бы, чтобы производитель сделал этот пульт совместимым с другими системами O2, такими как DJI Mini 2 SE, но это маловероятно

Преимущество DJI RC над DJI RC-N1 заключается в наличии дисплея на 5,5 дюймов, который поддерживает изображение с разрешением Full HD и частотой 60 кадров в секунду. С DJI RC вам больше не нужно подключать мобильный телефон и настраивать контроллер перед полетом. Вы просто включаете пульт ДУ, запускаете дрон и отправляетесь в полет.

Модель функционирует в 2-диапазонном режиме 2,4 ГГц/5,8 ГГц и поддерживает технологию передачи HD-видео OcuSync, которая обеспечивает широкую совместимость с дронами на базе других передающих модулей.

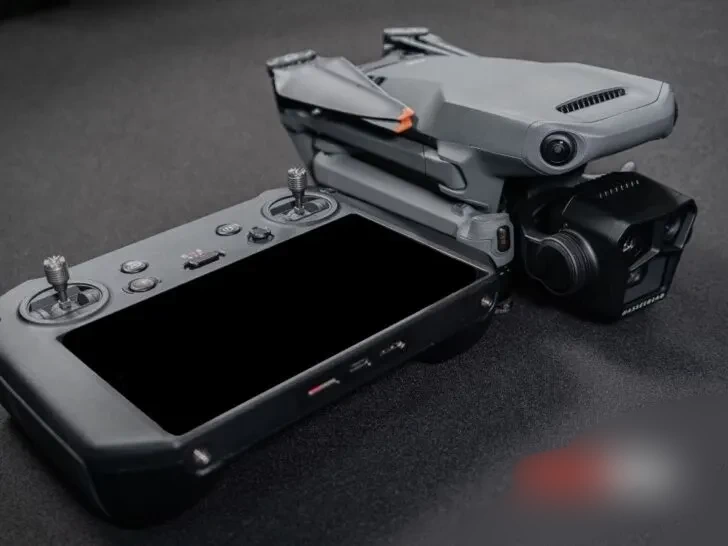

DJI RC Pro

DJI RC Pro это профессиональная версия DJI RC, совместимая, как было упомянуто выше, с линейкой DJI Mavic 3 и DJI Air 2S.

Это контроллер профессионального уровня, сделанный для профессионалов. Эксперты говорят, что это существенное улучшение по сравнению с DJI RC с точки зрения производительности, экрана, мощности передачи, проникновения сигнала, а также возможности устанавливать сторонние приложения.

DJI RC-N2 и DJI RC 2

В 2023 году после дебюта OcuSync 4.0 были выпущены два новых пульта радиоуправления: DJI RC-N2 и DJI RC 2, которые представляют собой апгрейд версий N1 и, соответственно, DJI RC. С точки зрения дизайна, они похожи на своих предшественников. В плане производительности и мощности сигнала, это значительный шаг вперед, который пользователи ожидали.

Но в настоящий момент пульты DJI RC-N2 DJI RC 2 совместимы лишь с моделями DJI Air 3 и DJI Mini 4 Pro, и у них нет обратной совместимости с дронами на базе других OcuSync.

DJI FPV Remote Controller 2

Этот пульт управления совместим только с системой передачи DJI FPV Digital Transmission, которая используется в беспилотниках DJI FPV и DJI Avata.

Преимущество этого пульта состоит в том, что он изготовлен как специальный FPV-контроллер, с возможностью более гибкого управления газом.

Контроллер нельзя подключить к смартфону, как DJI RC-N1 или N2, чтобы смотреть прямой видеопоток. Он вообще не получает никакого изображения, передаваемого на FPV-очки.

DJI FPV Remote Controller 2 не совместим и, возможно, никогда не будет совместим с другими дронами DJI, поскольку эта линейка полностью отличается от стандартных GPS-дронов.
