Функция «Waypoints» в DJI Air 3 (Все, что нужно знать)

DJI Air 3 – это великолепный выбор для новичков, создателей контента и энтузиастов. Он предлагает множество функций и возможностей, которые производитель упаковал в этот мощный современный дрон, который, к тому же, вполне оправдывает свою цену.

Компания DJI проделала по-настоящему отличную работу в 2023 году, включив в свои модели многие «обязательные», с точки зрения фанатов, функции. Среди нововведений можно назвать продвинутую систему обхода препятствий и такие интеллектуальные функции полета, как Active Track. Еще одна очень востребованная функция – это маршрутные, или путевые, точки (Waypoints).

В этой статье мы рассмотрим, что такое миссии с маршрутными точками, а также расскажем, как установить и сохранить путевые точки для дрона DJI Air 3.

Если вам нравится функция «маршрутные точки» или вы начинаете выполнять миссии с заданным маршрутом, то эта статья для вас.

Что такое маршрутные точки?

Маршрутные точки (оригинальное название – Waypoints) – это функция, позволяющая дрону DJI Air 3 самостоятельно лететь по заранее запланированному маршруту, совершая при этом различные действия. Таким действием может быть, к примеру, автоматическая фото- и видеосъемка во время полета по маршруту, заданному оператором дрона.

Встроенная функция путевых точек DJI для потребительских дронов ранее была доступна только для серии Mavic 3. И многие пилоты были очень рады, что теперь она включена в большее количество дронов, производимых DJI. До этого в течение многих лет лишь квадрокоптеры Autel Autel могли выполнять миссии по маршрутным точкам.

До того, как разработчики добавили Waypoints в приложение DJI Fly, единственным способом получить эту функцию было, во-первых, дождаться, пока DJI выпустит SDK (комплект разработки программного обеспечения) для вашего дрона.

Во-вторых, нужно было использовать стороннее программное обеспечение, такое как Litchi, для запуска функции. Но такое решение было трудоемким, затратным по времени, неудобным и дорогостоящим.

Большие временные затраты. Уходили месяцы на подготовку SDK для конкретного дрона. И после этого сторонняя компания должна была потратить время, чтобы встроить поддержку маршрутных точек в указанную модель.

Неудобство. Это фактор касается только тех, кто пользуется контроллерами DJI RC или RC 2, поскольку на них не могут работать сторонние программы. Поэтому возникла необходимость в создании дополнительных пультах дистанционного управления DJI RC-N1 и N2.

Дороговизна. Расходы операторов дронов связаны с необходимостью платить за стороннее программное обеспечение. Litchi стоит от 24 до 26 долларов США для устройств на базе iOS и Android. Если вы используете оба варианта, вам придется потратить более 40 долларов.

К счастью, функция DJI Waypoints бесплатна и включена в приложение DJI Fly для различных моделей дронов и пультов DJI.

Варианты использования маршрутных точек

Как уже упоминалось, Waypoints является автономной функцией. Миссии с путевыми точками могут быть сохранены и при необходимости использованы заново с теми же самыми параметрами.

Вы можете вернуться в место с сохраненными маршрутными точками и запускать ранее сохраненную миссию снова и снова, и она может быть повторена несколько раз, каждый раз точно так же.

По этой причине функция Waypoints идеальна для следующих случаев:

• Фотографирование и видеосъемка процесса строительства объекта.
• Снимки «до и после».
• Фото- и видеосъемка сезонных изменений местности.
• Видеосъемка объектов недвижимости в дневное и ночное время.

Как настроить и запустить миссию с путевыми точками

Миссии с маршрутными точками доступны только в режиме видео.

Основная настройка функции:

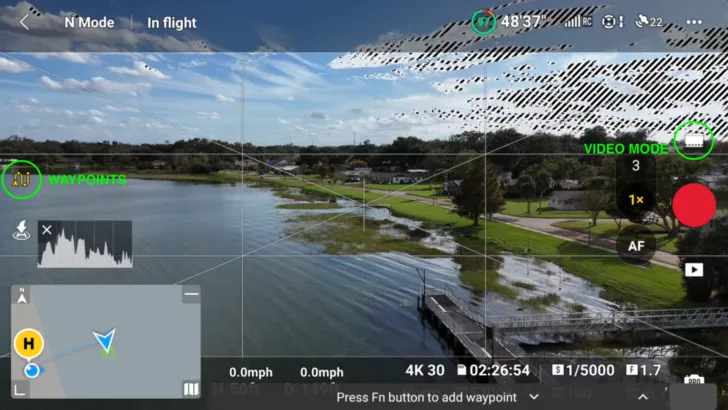

Шаг 1: Находясь в режиме видео, направьте дрон к месту, с которого вы хотите начать вашу миссию и нажмите значок Waypoints в левой части экрана.

Шаг 2: Нажмите либо кнопку C1, либо символ «плюс» (+), чтобы добавить путевую точку.

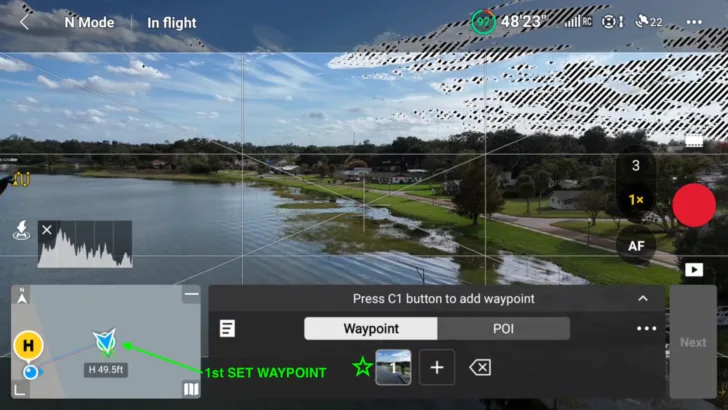

После того, как вы добавили первую маршрутную точку, вы увидите ее на мини-карте слева, а также в списке маршрутных точек.

Шаг 3: Продолжайте лететь по местности, добавляя столько точек, сколько вам нужно. Смотрите в том направлении, куда бы вы хотели повернуть дрон во время полета (это можно изменить позднее).

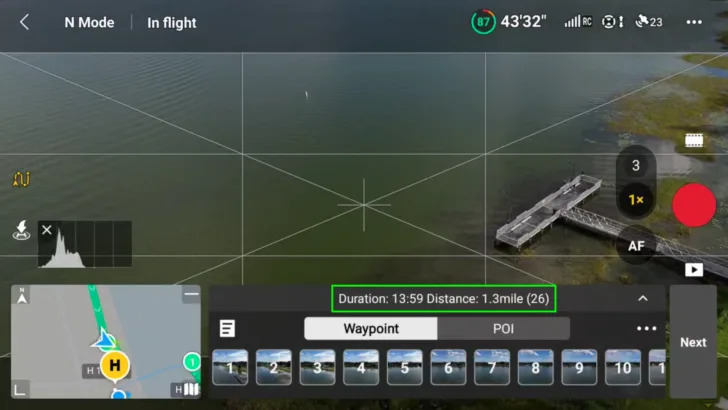

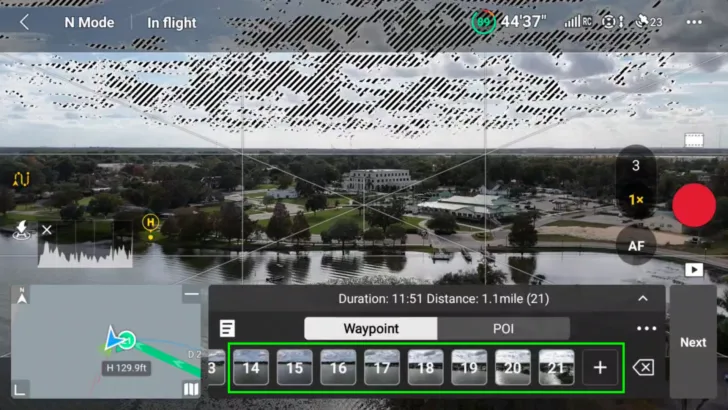

Когда вы расставите все ваши точки и закончите, вы увидите окончательные значения длительности, расстояния и количество точек (оно заключено в скобки) этой миссии.

Изменение маршрутных точек в текущей миссии

После того, как миссия с путевыми точками нанесена на карту, вам доступно несколько различных вариантов, чтобы изменить каждую точку в этой миссии.

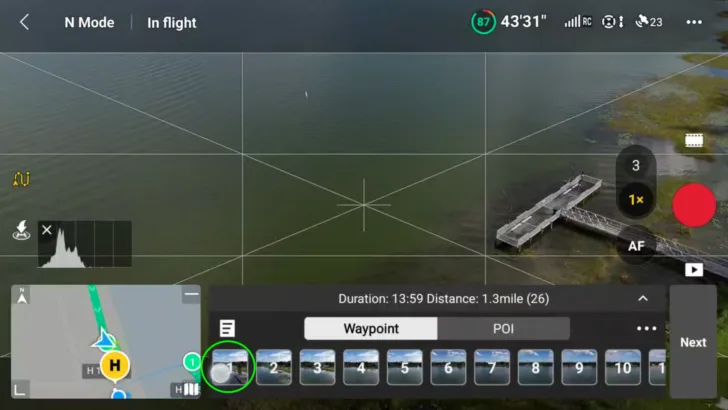

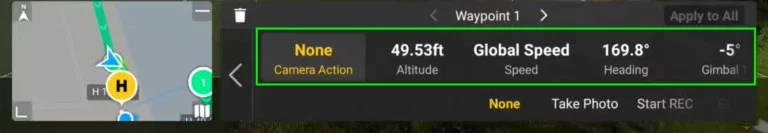

Чтобы отредактировать характеристики Waypoints, просто кликните по номеру точки, которую вы хотите изменить и отрегулируйте параметры, перечисленные ниже.



Действие камеры	Высота	Скорость	Направление	Наклон подвеса	Зум	Зависание (длительность)
Нет	Регулируется ползунком	Глобальные настройки	Регулируется ползунком	Пользовательская настройка, регулируется ползунком	1-3х	Регулируется ползунком
Сделать фотоснимок					3-9х
Начать запись
Остановить запись

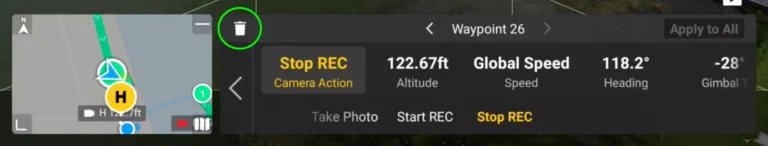

Для удаления маршрутной точки просто выберите ту, которую вы хотите удалить. Затем вы попадете в меню настроек выбранной точки. Там вы увидите значок «корзина» для удаления. Нажмите на него.

Для просмотра всех ваших путевых точек нажмите на мини-карту в нижнем левом углу экрана. Чтобы вернуться обратно в режим обзора камеры, снова нажмите на эту область.

Запуск миссии с маршрутными точками

После того, как все параметры отдельных путевых точек настроены по вашему вкусу, необходимо выполнить несколько шагов, связанных с фактическим выполнением миссии.

Перед запуском миссии также можно установить ее глобальные настройки. Мы их тоже рассмотрим.

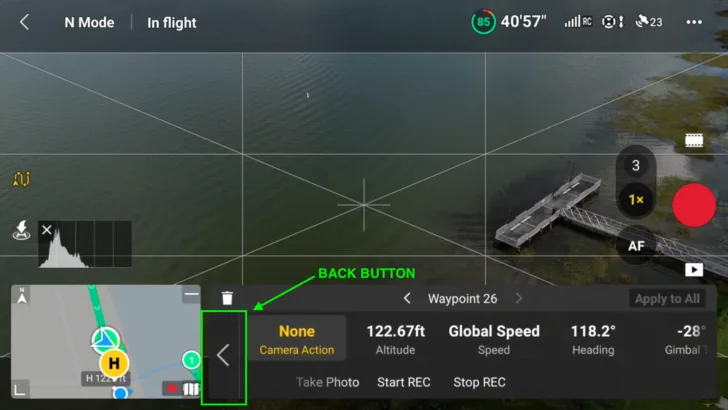

Шаг 1: Нажмите стрелку «назад» на экране изменения точки. Если вы не вносили изменений в какую-либо из точек, переходите к Шагу 2.

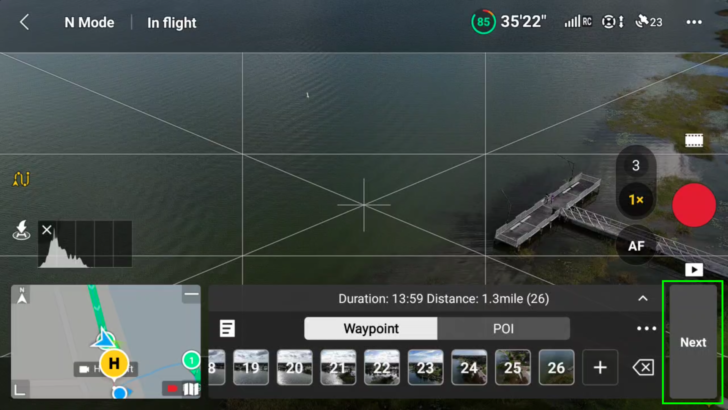

Шаг 2: Нажмите кнопку «Далее» (Next) в правой части секции Waypoints.

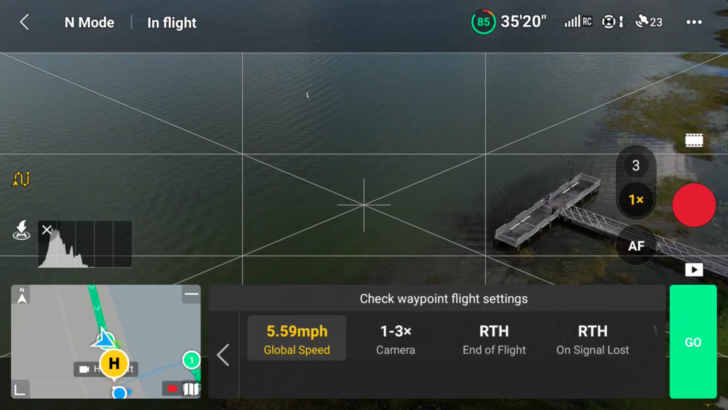

Шаг 3: Вы можете либо нажать кнопку Go («Начать») на следующем экране, либо сперва изменить окончательные общие настройки полета, а уже затем нажать Go.

Окончательные настройки полета

Общая скорость (Global Speed)	Камера (Camera)	Конец полета (End of Flight)	При потере сигнала (On Signal Lost)	Начальная точка (Start Point)
Регулируется ползунком	1-3х	Зависание (Hover)	Возвращение домой (RTH)	Выбрать любую точку
	3-9х	Возвращение домой (RTH)	Зависание (Hover)
		Приземление (Land)	Приземление (Land)
		Вернуться к началу	Продолжить

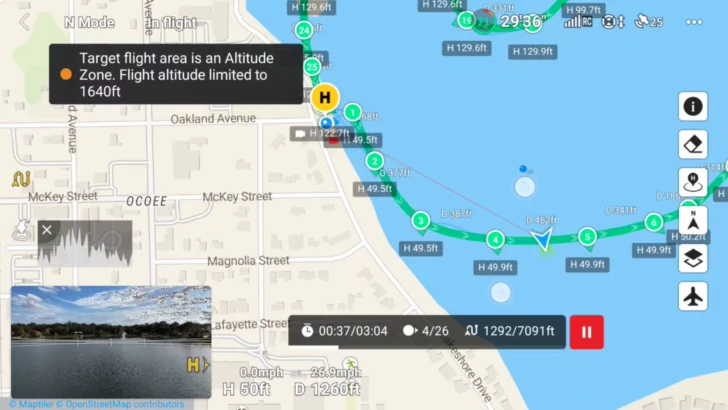

После нажатия кнопки Go, где бы ни находился летящий дрон, он перейдет к первой путевой точке, выберет высоту, курс и наклон подвеса, а затем приступит к выполнению миссии.

Как сохранить миссию с маршрутными точками

Любая миссия с путевыми точками может быть сохранена по ее завершении.

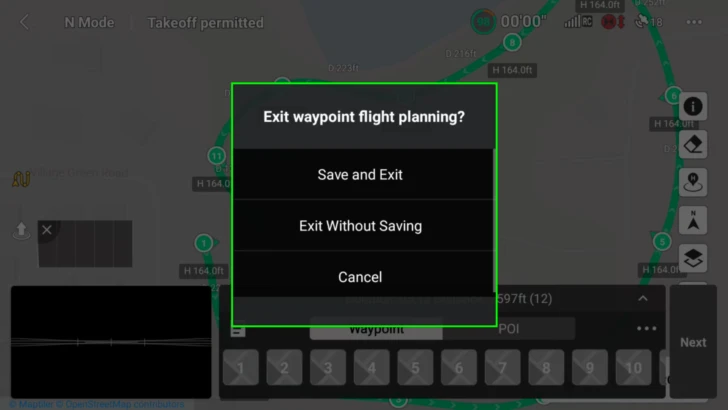

Есть автоматический способ сохранения – для этого надо полностью выйти из функции Waypoints. В этом случае при выходе вам будет предложено либо сохранить миссию и выйти, либо выйти без сохранения.

Вы также может вручную сохранить миссию с маршрутными точками. Для этого проделайте следующие шаги:

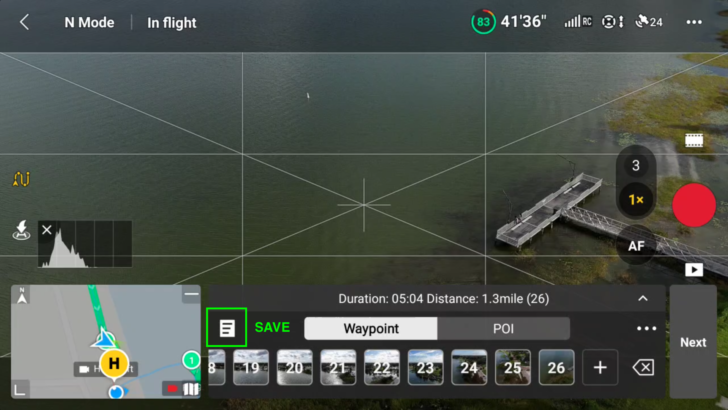

Шаг 1: Нажмите значок Save («Сохранить»), который выглядит как лист бумаги.

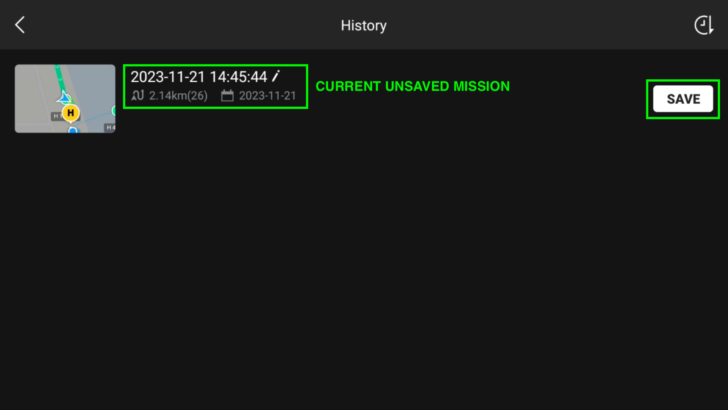

Шаг 2: Вы будете перенесены на экран истории путевых точек (Waypoint History), в верху списка будет находиться ваша текущая миссия. Нажмите Save.

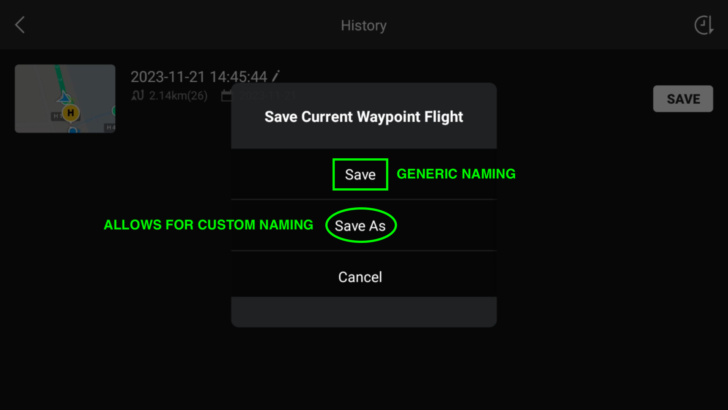

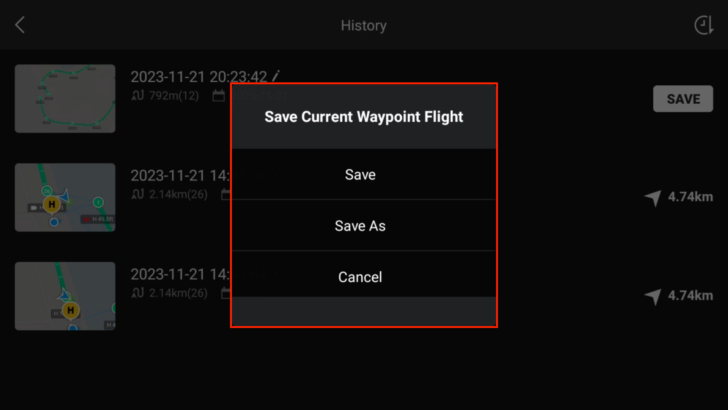

Шаг 3: Можно выбрать опцию Save, сохранив миссию как файл под общим именем, любо Save As, которая позволит выбрать собственное название, более удобное для распознавания.

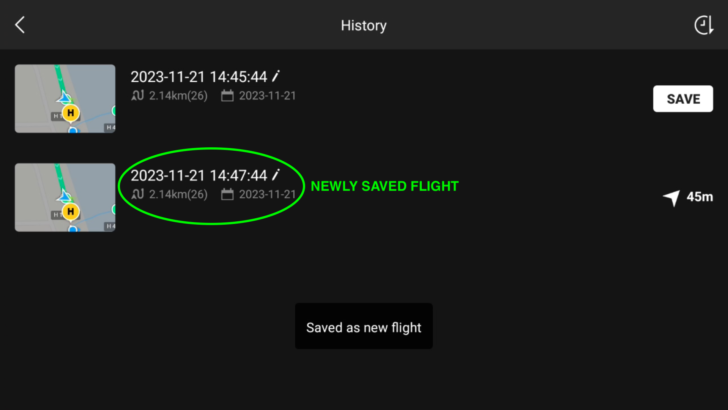

Ваша недавно сохраненная миссия с маршрутными точками теперь будет отображаться с датой сохранения миссии.

Дистанционное создание миссий Waypoint

Одна из замечательных особенностей планировщика миссий с маршрутными точками заключается в том, что вам не обязательно находиться в том месте, где вы хотите летать, чтобы создавать путевые точки.

Вы можете создать миссию в нескольких километрах от дома, а затем проверить, сработает ли она. Например, вы можете заранее создать миссию, а на следующий день поехать в то место, где запустите эту миссию.

Это может оказаться очень полезным для тех, кому необходимо спланировать клиентские или коммерческие миссии до прибытия на место.

Кроме того, благодаря возможности изменять маршрутные точки в планировщике любые корректировки высоты и действий могут быть выполнены сразу на месте, при обследовании территории.

Вот несколько вещей, которые следует знать и необходимо сделать перед удаленной настройкой путевых точек:

• DJI Air 3 и пульт дистанционного управления должны быть включены и подключены к интернету. Это необходимо для того, чтобы путевые точки могли использовать функцию карты.
• Вместо использования кнопки C1 или символа «плюс» (+) коснитесь экрана в назначенном месте маршрутной точки, чтобы добавить ее.
• Любые путевые точки можно изменить в любое время после сохранения миссии. Даже удаленно.

Чтобы удаленно создать миссию с маршрутными точки, проделайте такие шаги:

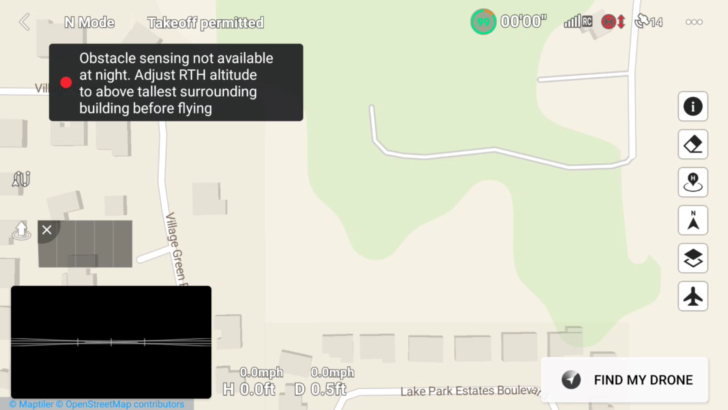

Шаг 1: Включив дрон DJI Air 3 и пульт радиоуправления, нажмите на карту местности в нижнем левом углу экрана.

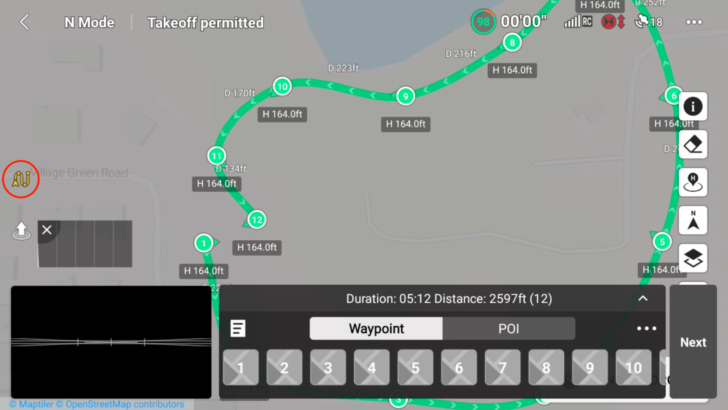

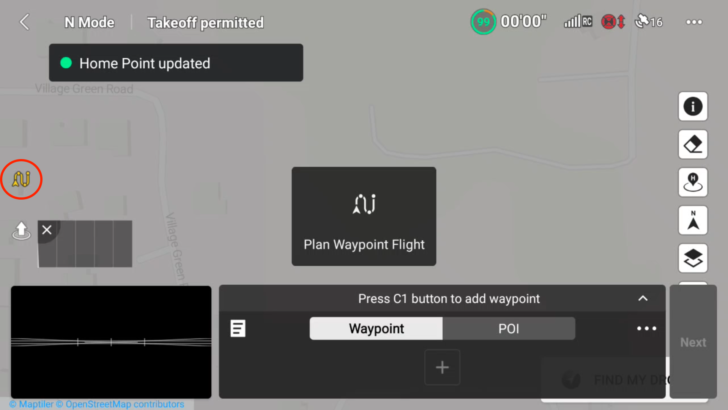

Шаг 2: Включите режим Waypoint, нажав на соответствующий значок.

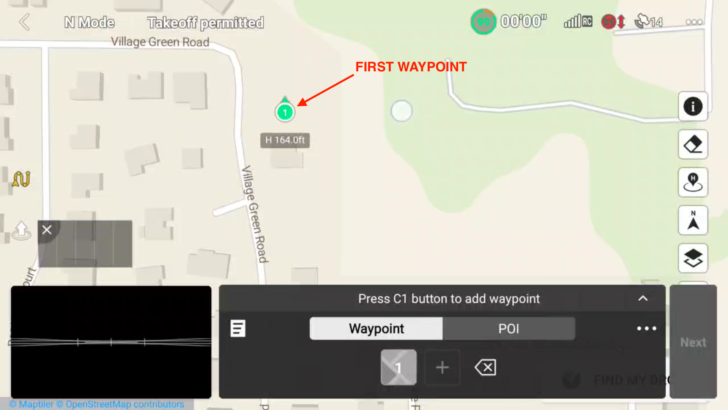

Шаг 3: Выберите место на карте, в котором вы хотите установить вашу первую маршрутную точку. Коснитесь этого места пальцем, чтобы задать путевую точку. Аналогичные действия повторите для всех остальных точек, которые вам нужны.

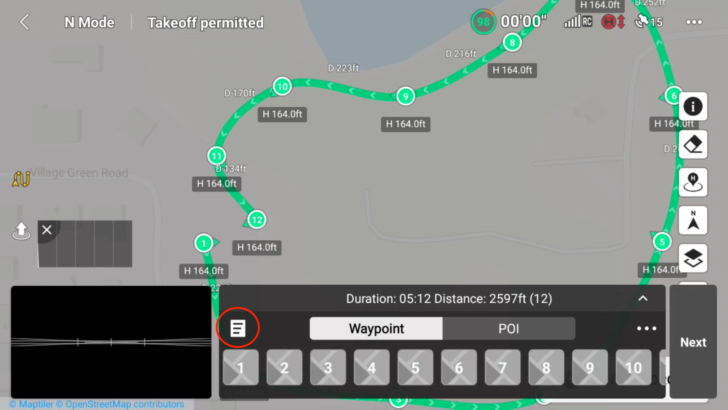

Шаг 4: Сохраните миссию, нажав на значок Save.

Шаг 5: Выберите опцию Save As, если вы хотите присвоить миссии особенное имя.

Шаг 6: Выйдите из планировщика миссий Waypoint.
